Wentylacja grawitacyjna w domu: działanie i bezpieczna kontrola

Wentylacja grawitacyjna w domu działa tylko wtedy, gdy powietrze może napłynąć z zewnątrz, przepłynąć przez kolejne pomieszczenia i wydostać się pionowymi kanałami ponad dach. Sama obecność kratek wentylacyjnych i komina nie gwarantuje skutecznej wymiany powietrza.

Diagnostykę warto prowadzić w kolejności odpowiadającej drodze przepływu: nawiew, transfer między pomieszczeniami i wywiew. Taki schemat pomaga odróżnić niedostateczny dopływ powietrza od niedrożnego kanału, niekorzystnych warunków pogodowych albo podciśnienia wywołanego przez okap czy wentylator.

Jak działa wentylacja grawitacyjna w domu?

System wykorzystuje różnicę temperatur i gęstości powietrza oraz oddziaływanie wiatru. Ogrzane powietrze w budynku ma mniejszą gęstość, dlatego unosi się i może uchodzić pionowymi kanałami wywiewnymi. Proces trwa jednak tylko wtedy, gdy na miejsce usuwanego powietrza napływa odpowiednia ilość powietrza zewnętrznego.

W typowym układzie grawitacyjnym nie ma centrali, która stale wymuszałaby przepływ. Siła ciągu zależy między innymi od różnicy temperatur, wysokości czynnej kanału i różnicy ciśnień między wnętrzem a otoczeniem. Znaczenie mają także przekrój i przebieg przewodu, jego wychłodzenie, opory na kratce, usytuowanie wylotu ponad dachem oraz przeszkody znajdujące się w pobliżu komina.

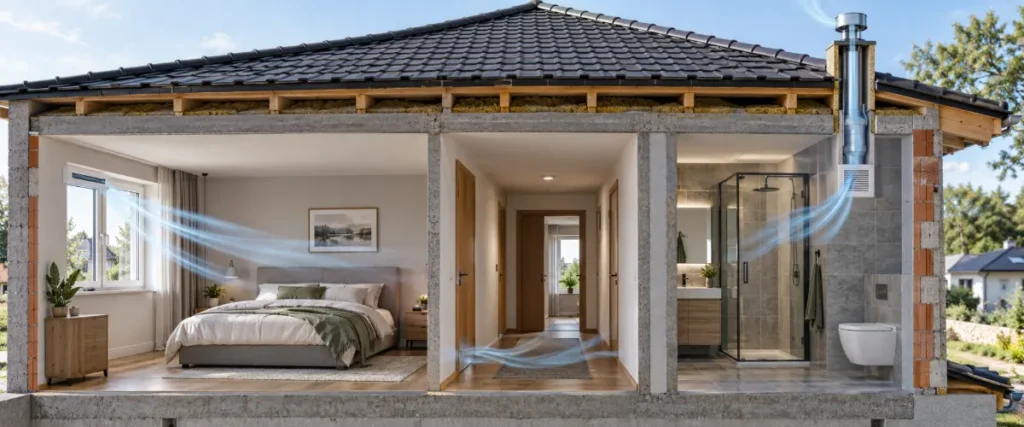

Prawidłowa droga powietrza prowadzi od pomieszczeń mniej zanieczyszczonych do tych, w których powstaje wilgoć, zapachy i inne zanieczyszczenia. Powietrze powinno więc napływać do pokoi dziennych i sypialni, przechodzić przez korytarze oraz szczeliny lub otwory w drzwiach, a następnie trafiać do kratek w kuchni, łazience, WC i pomieszczeniach pomocniczych.

Jeżeli pierwszy odcinek tej drogi zostanie zamknięty, kanał wywiewny nie ma skąd pobierać powietrza. Właśnie dlatego problemy często zaczynają się po wymianie starych okien na szczelną stolarkę. Komin pozostaje bez zmian, ale znika niekontrolowany nawiew, który wcześniej podtrzymywał przepływ.

Otworzenie okna może wtedy chwilowo poprawić ciąg i pomóc rozpoznać przyczynę. Nie jest jednak trwałym zamiennikiem prawidłowo dobranego, kontrolowanego nawiewu. Wentylacja powinna działać również nocą, podczas nieobecności mieszkańców i bez konieczności pamiętania o regularnym uchylaniu okien.

Nawiew, transfer i wywiew: trzy warunki działania

Sprawny system tworzy jeden łańcuch. Nadmierny opór na dowolnym odcinku może osłabić przepływ w całym domu, dlatego samo wyczyszczenie kratki nie zawsze przynosi poprawę.

1. Stały i kontrolowany nawiew

Przy szczelnych oknach dopływ powietrza zapewniają urządzenia nawiewne umieszczane w oknach, drzwiach balkonowych albo przegrodach zewnętrznych. Liczba i wydajność nawiewników powinny wynikać z potrzeb całego budynku oraz wydajności jego kanałów wywiewnych, a nie wyłącznie z powierzchni jednego pokoju.

Zamknięte, zaklejone lub zabrudzone nawiewniki zwiększają podciśnienie w budynku. Skutkiem może być zaduch, długotrwale podwyższona wilgotność, skraplanie wody na chłodnych powierzchniach, a nawet zasysanie powietrza przez kanał, który powinien je usuwać.

Nawiewnik nie powinien być zasłonięty grubą zasłoną ani zabudowany w sposób uniemożliwiający przepływ. Nie należy go również zamykać tylko dlatego, że w czasie mrozu w pobliżu okna odczuwalny jest ruch chłodniejszego powietrza. Jeżeli nawiew powoduje nadmierny dyskomfort, trzeba sprawdzić dobór, rozmieszczenie i sposób działania urządzenia, zamiast całkowicie odcinać dopływ.

2. Przepływ między pomieszczeniami

Powietrze doprowadzone do sypialni lub salonu musi dotrzeć do łazienki, kuchni albo WC. Drogę tę zapewniają szczeliny pod drzwiami, otwory lub kratki transferowe. Gruba wykładzina, podniesienie poziomu posadzki albo wymiana skrzydła drzwiowego mogą przypadkowo zamknąć wcześniej działający prześwit.

Szczególnej uwagi wymagają drzwi do łazienki i WC. Pełne, szczelnie przylegające skrzydło ogranicza przepływ nawet wtedy, gdy nawiewniki są otwarte, a kanał wywiewny pozostaje drożny. Więcej informacji o prawidłowym kierunku przepływu zawiera poradnik wyjaśniający, gdzie wykonać nawiew, a gdzie wywiew.

3. Drożny wywiew ponad dach

Kratka wywiewna nie może być zasłonięta szafką, zaklejona folią ani wyposażona w przypadkową przesłonę zmniejszającą jej czynny przekrój. Opór może zwiększać również dekoracyjna kratka o niewielkiej powierzchni otworów albo siatka zabrudzona kurzem i tłuszczem.

Za kratką znajduje się jednak cały przewód. O skuteczności decydują jego drożność, szczelność, wysokość, przekrój, przebieg, izolacja oraz sposób zakończenia ponad dachem. Nie istnieje jeden uniwersalny wymiar kanału ani jeden rodzaj nasady, który rozwiąże problem w każdym domu.

Montaż nasady bez ustalenia przyczyny może nie przynieść poprawy. Podobnie wygląda sytuacja z wentylatorem zamontowanym na kratce. Jeżeli problemem jest brak nawiewu, urządzenie mechaniczne może zwiększyć podciśnienie i wywołać przepływ wsteczny w innym kanale. W budynku z urządzeniami spalającymi paliwo stwarza to dodatkowe zagrożenie.

Jak sprawdzić wentylację krok po kroku?

Domowa kontrola pozwala wykryć widoczne blokady i ustalić, czy przepływ poprawia się po dopuszczeniu powietrza. Nie zastępuje pomiaru strumienia w m³/h, oceny kanałów ani przeglądu kominiarskiego.

1. Otwórz i obejrzyj nawiewniki. Sprawdź, czy nie są zaklejone, zabrudzone albo całkowicie zamknięte. Możesz ostrożnie usunąć kurz zgodnie z zasadami czyszczenia danego elementu. Nie rozbieraj mechanizmu, jeżeli nie przewiduje tego instrukcja.
2. Sprawdź drogę przepływu. Otwórz drzwi prowadzące od pokoju z nawiewem do kuchni lub łazienki. Jeżeli sytuacja się poprawia, przeszkodą może być zbyt mały prześwit, brak otworów transferowych albo ich zabrudzenie.
3. Wyłącz mechaniczne wyciągi. Na początku próby wyłącz okap, wentylator łazienkowy, suszarkę wywiewową i inne urządzenia usuwające powietrze. Pozwala to ocenić kierunek naturalnego przepływu bez dodatkowego podciśnienia.
4. Obejrzyj kratki. Usuń powierzchniowy kurz i tłuszcz, nie wkładając szczotek ani narzędzi głęboko do przewodu. Samodzielne czyszczenie kanału może doprowadzić do uszkodzenia jego ścianek albo przemieszczenia zanieczyszczeń.
5. Zapewnij nawiew na czas próby. Otwórz nawiewniki. Jeżeli budynek ich nie ma, możesz na krótko uchylić okno w pokoju wyłącznie w celu diagnostycznym.
6. Sprawdź kierunek przepływu. Przyłóż lekki pasek papieru do kratki. Przyciąganie wskazuje przepływ w stronę kanału, odpychanie może świadczyć o ciągu wstecznym, a brak reakcji o bardzo słabym ciągu albo niesprzyjających warunkach pogodowych. Nie używaj świecy, zapalniczki, dymu ani otwartego ognia.
7. Porównaj wyniki. Sprawdź, czy reakcja przy kratce zmienia się po otwarciu nawiewnika, okna lub drzwi. Wyraźna poprawa po dopuszczeniu powietrza wskazuje na problem z nawiewem lub transferem, ale nie przesądza jeszcze o sposobie modernizacji.
8. Zapisz warunki. Zanotuj temperaturę zewnętrzną, wiatr, ustawienie nawiewników i stan drzwi. Wynik uzyskany jednego gorącego, bezwietrznego dnia nie opisuje pracy instalacji przez cały rok.

Jeżeli w domu znajduje się piecyk, kocioł, kominek lub inne urządzenie spalające paliwo i pobierające powietrze z pomieszczenia, nie przeprowadzaj samodzielnych prób polegających na włączaniu kolejnych wyciągów. Zależność między pracą okapu a cofaniem powietrza lub spalin powinien ocenić kominiarz albo właściwy instalator.

Objawy, możliwe przyczyny i bezpieczne działania

Pojedyncza zaparowana szyba podczas intensywnego gotowania nie musi oznaczać awarii. Niepokojące są natomiast objawy powtarzające się mimo normalnego użytkowania domu, zwłaszcza długotrwała wilgoć, zaduch, napływ zapachów przez kratkę i odwrócony przepływ.

Usunięcie pleśni preparatem, wymiana silikonu lub osuszenie ściany nie naprawiają przyczyny nadmiernej wilgotności. Jednocześnie sama poprawa wentylacji nie usunie przecieku ani mostka cieplnego. Jeżeli zawilgocenie występuje punktowo, nasila się po deszczu albo pojawia się przy instalacji wodnej, trzeba sprawdzić również dach, elewację, obróbki i przewody instalacyjne.

Dlaczego ciąg zmienia się wraz z pogodą?

Wentylacja grawitacyjna zazwyczaj działa najmocniej w chłodnych miesiącach, gdy różnica temperatury między wnętrzem a otoczeniem jest duża. Latem, kiedy temperatura na zewnątrz zbliża się do temperatury w domu, siła wyporu maleje. Może pojawić się zastój, a przy określonym kierunku wiatru także krótkotrwałe odwrócenie przepływu.

Jednorazowy słaby wynik testu w bezwietrzny, gorący dzień nie przesądza o niedrożności kanału. Inaczej należy traktować stały nawiew z kratki, napływ obcych zapachów, skropliny w przewodzie albo brak poprawy również podczas chłodnej pogody i przy otwartych nawiewnikach. Takie objawy uzasadniają kontrolę techniczną.

Na pracę wylotu ponad dachem wpływają strefy nadciśnienia i podciśnienia tworzone przez połacie, kalenice, lukarny, drzewa oraz sąsiednie budynki. Zbyt niski albo niewłaściwie usytuowany wylot może znaleźć się w obszarze zaburzonego przepływu. Ocena wymaga oględzin geometrii dachu i komina, a nie zakupu przypadkowej nasady.

Wychłodzony kanał prowadzony przy ścianie zewnętrznej lub przez nieogrzewane poddasze może mieć słabszy ciąg i sprzyjać kondensacji. Ocieplenia przewodu, zmiany jego zakończenia lub zastosowania wentylacji hybrydowej nie powinno się planować bez rozpoznania konstrukcji i warunków pracy całego systemu.

Okap, wentylatory i urządzenia grzewcze: gdzie powstaje ryzyko?

Okap z wyrzutem powietrza, wentylator łazienkowy i suszarka wywiewowa mechanicznie usuwają powietrze z budynku. Jeżeli nawiew ma mniejszą wydajność, we wnętrzu powstaje podciśnienie. Brakującą ilość powietrza budynek może zassać przez inną kratkę, nieszczelności albo przewód odprowadzający spaliny.

Szczególne ryzyko występuje w pomieszczeniach z kotłem, piecykiem gazowym, kominkiem albo innym urządzeniem pobierającym powietrze do spalania z wnętrza. Nie wolno traktować wentylatora jako prostego sposobu na słaby ciąg bez sprawdzenia nawiewu i współpracy z urządzeniami spalającymi paliwo.

Samodzielnie można odblokować nawiewnik, zapewnić przepływ między pomieszczeniami i oczyścić powierzchnię kratki. Ocena przewodów wentylacyjnych i spalinowych, pomiar strumienia, sprawdzenie szczelności oraz analiza bilansu powietrza należą do osób z odpowiednimi kwalifikacjami.

Jeżeli uruchomi się czujka tlenku węgla albo pojawią się ból i zawroty głowy, osłabienie, nudności, senność lub duszność, przerwij korzystanie z urządzenia spalającego paliwo. Przewietrz wnętrze, jeśli można zrobić to bezpiecznie, opuść budynek i zadzwoń pod numer 112. Nie wracaj do czasu potwierdzenia bezpieczeństwa przez służby.

Czujka CO zwiększa bezpieczeństwo, ale nie zastępuje wentylacji, serwisu urządzenia grzewczego ani kontroli kominiarskiej. Nie wolno również zaklejać kratki, nawet jeśli napływa przez nią chłodne powietrze lub nieprzyjemny zapach. Takie działanie może pogłębić podciśnienie i przenieść cofkę do innego kanału.

Klimatyzator obiegowy także nie zastępuje wentylacji. Standardowe urządzenie chłodzi lub ogrzewa powietrze znajdujące się już w pomieszczeniu, ale nie zapewnia wymaganej wymiany z powietrzem zewnętrznym.

Jakich strumieni powietrza potrzebuje budynek?

Do technicznej oceny wentylacji potrzebne są strumienie wyrażone w m³/h, a nie samo stwierdzenie, że kratka przyciąga papier. Poniższe wartości są nadal często przywoływane na podstawie PN-B-03430:1983 wraz ze zmianą Az3:2000. Norma ma jednak w katalogu Polskiego Komitetu Normalizacyjnego status wycofanej od 7 września 2015 roku. Nie należy przedstawiać jej jako aktualnej i samodzielnej podstawy nowego projektu.

Wartości pomagają zrozumieć skalę potrzeb, ale nie służą do samodzielnego doboru kratki, kanału ani nawiewnika. Projektant powinien uwzględnić aktualny stan prawny, zasady wiedzy technicznej, liczbę mieszkańców, układ pomieszczeń, urządzenia spalające paliwo oraz rzeczywiste parametry przewodów.

Warunki Techniczne wymagają doprowadzenia potrzebnej ilości powietrza zewnętrznego i zachowania kierunku przepływu od pomieszczeń mniej zanieczyszczonych do bardziej zanieczyszczonych. Treść wymagań można sprawdzić w oficjalnym rozporządzeniu w sprawie Warunków Technicznych.

Przewody kominowe, w tym wentylacyjne, podlegają kontroli co najmniej raz w roku. Termin corocznego przeglądu nie oznacza jednak, że z niepokojącym objawem należy czekać do kolejnej planowej wizyty. Cofka, zapach spalin, zawilgocenie przewodu lub pogorszenie wentylacji po remoncie wymagają wcześniejszego sprawdzenia.

Kiedy wystarczy poprawić nawiew, a kiedy potrzebny jest fachowiec?

Możesz zacząć od prostych czynności eksploatacyjnych

Samodzielna kontrola ma sens, gdy nie występuje zapach spalin, alarm CO ani inne bezpośrednie zagrożenie. Możesz odblokować i powierzchniowo oczyścić nawiewniki, usunąć kurz z kratki, odsłonić otwory transferowe oraz sprawdzić, czy drzwi nie zamykają całkowicie drogi przepływu.

Jeżeli problem zaczął się po wymianie okien, a przepływ wyraźnie poprawia się po krótkim otwarciu okna, najbardziej prawdopodobną przyczyną jest niedostateczny nawiew. Trwałe rozwiązanie może wymagać nawiewników okiennych albo ściennych i odtworzenia przepływu między pomieszczeniami. Dobór powinien uwzględniać cały układ, a nie tylko jeden pokój.

Wezwij kominiarza lub właściwego instalatora

Kontrola jest potrzebna, gdy powietrze stale napływa przez kratkę, wyczuwalne są spaliny lub zapachy z innych kanałów, a także wtedy, gdy po zapewnieniu nawiewu nadal nie ma ciągu. Fachowca należy wezwać również wtedy, gdy wentylacja pogarsza się po włączeniu okapu albo wentylatora.

Oględzin wymagają skropliny w kanale, widoczne zawilgocenie, nawracająca pleśń oraz problemy, które rozpoczęły się po remoncie, zmianie urządzenia grzewczego lub przebudowie pomieszczeń. Przy urządzeniu z otwartą komorą spalania nie należy eksperymentować z dodatkowymi wentylatorami.

Zleć projekt modernizacji całego układu

Projekt jest potrzebny, jeśli planowana jest zmiana przebiegu lub zakończenia kanałów, zastosowanie nasad, wprowadzenie wentylacji hybrydowej albo skoordynowanie kilku mechanicznych wyciągów. Modernizację trzeba rozpatrywać jako jeden system obejmujący nawiew, transfer, wywiew i urządzenia spalające paliwo.

Nie należy samodzielnie rozkuwać kanałów, zmieniać ich przekroju ani wprowadzać przewodów okapu do przypadkowej kratki. Niewłaściwe podłączenie może ograniczyć wentylację pomieszczenia, przenosić zapachy lub zaburzyć działanie innych przewodów.

Przerwij diagnostykę i reaguj natychmiast

Przy alarmie czujki CO, zapachu spalin albo objawach mogących wskazywać na zatrucie nie wykonuje się kolejnych testów i nie szuka samodzielnie przyczyny. Trzeba przerwać korzystanie z urządzenia spalającego paliwo, bezpiecznie opuścić budynek i zadzwonić pod 112.
