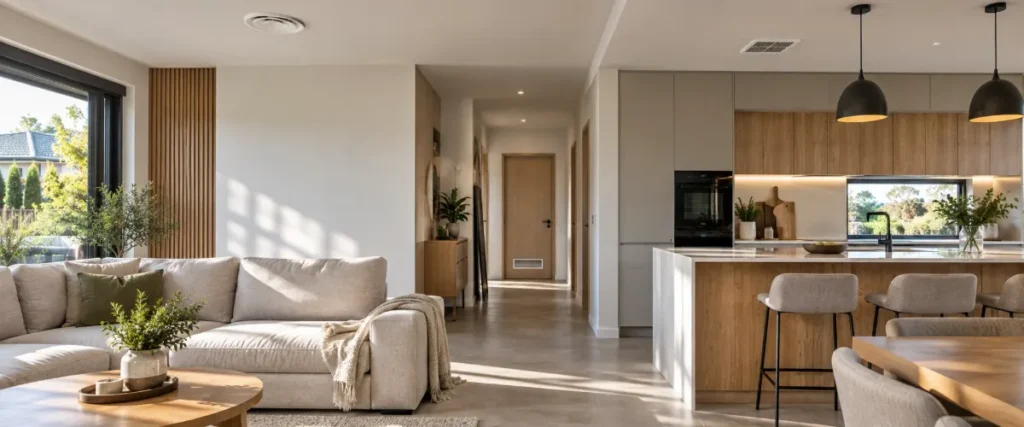

Nawiew projektuje się w salonie, sypialniach, pokojach dziecięcych i gabinecie, natomiast wywiew w kuchni, łazience, WC, pralni oraz pomieszczeniach pomocniczych. Powietrze powinno płynąć od stref czystszych do miejsc, w których powstają wilgoć, zapachy i inne zanieczyszczenia. Najprostszy schemat wygląda więc tak: pokój lub sypialnia → korytarz → kuchnia, łazienka albo WC.
Zasada jest wspólna dla wentylacji grawitacyjnej i mechanicznej z rekuperacją, ale oba systemy realizują ją za pomocą innych elementów. W pierwszym przypadku powietrze napływa zwykle przez nawiewniki okienne lub ścienne, a w drugim jest dostarczane kanałami z centrali wentylacyjnej. W obu rozwiązaniach potrzebna jest również drożna droga przepływu przez drzwi.
Gdzie nawiew, a gdzie wywiew w domu i mieszkaniu?
Nawiew przypisuje się pomieszczeniom przeznaczonym do przebywania ludzi. Wywiew trafia do stref mokrych, sanitarnych i pomocniczych. Korytarz najczęściej pozostaje bez własnego punktu, ponieważ ma umożliwiać przepływ powietrza pomiędzy tymi dwiema grupami pomieszczeń.
Taki układ ogranicza przenoszenie pary wodnej, zapachów i zanieczyszczeń z kuchni lub łazienki do sypialni i salonu. Odwrócenie kierunku, na przykład przez zastosowanie wyciągu w sypialni i nawiewu w łazience, może rozprowadzać wilgoć po mieszkaniu zamiast usuwać ją możliwie krótką drogą.
| Pomieszczenie | Typowy element | Praktyczna uwaga |
|---|---|---|
| Sypialnia | Nawiew | Strumień dobiera się między innymi do liczby osób śpiących w pomieszczeniu. |
| Pokój dziecięcy | Nawiew | Struga nie powinna powodować przeciągu przy łóżku ani biurku. |
| Salon | Nawiew | W dużym wnętrzu może być potrzebnych kilka punktów nawiewnych. |
| Gabinet | Nawiew | Należy uwzględnić liczbę osób przebywających w nim jednocześnie. |
| Kuchnia lub aneks kuchenny | Wywiew | Wywiew ogólny nie jest tym samym elementem co okap kuchenny. |
| Łazienka | Wywiew | Powietrze dopływa między innymi przez otwory w dolnej części drzwi. |
| Osobne WC | Wywiew | Drzwi muszą zapewniać wymagany przekrój przepływu. |
| Garderoba | Zwykle wywiew | Rozwiązanie pomaga usuwać wilgoć i zapachy z zamkniętego wnętrza. |
| Spiżarnia | Zwykle wywiew | Sposób wentylacji należy skoordynować z wymaganą temperaturą. |
| Pralnia lub suszarnia | Wywiew | Trzeba uwzględnić okresowo zwiększone zyski wilgoci. |
| Wiatrołap | Zwykle wywiew lub przepływ pośredni | Ostateczne rozwiązanie zależy od projektu całej instalacji. |
| Korytarz | Najczęściej bez osobnego punktu | Pełni funkcję drogi przepływu między nawiewem a wywiewem. |
| Garaż i kotłownia | Osobne rozwiązanie | Nie wolno traktować ich jak zwykłych pomieszczeń mieszkalnych. |
Garaż, kotłownia oraz pomieszczenie z kominkiem wymagają osobnej analizy. Znaczenie mają rodzaj urządzenia, sposób pobierania powietrza do spalania, odprowadzanie spalin i wymagania przeciwpożarowe. Nie należy automatycznie podłączać takich pomieszczeń do domowej rekuperacji ani dodawać w nich wentylatora wyciągowego tylko dlatego, że pojawiają się zapachy lub nadmiar ciepła.
Wentylacja grawitacyjna a rekuperacja: ten sam kierunek, inne elementy
Wentylacja grawitacyjna
W wentylacji grawitacyjnej świeże powietrze napływa przez urządzenia nawiewne umieszczone w oknach, drzwiach balkonowych albo innych częściach przegród zewnętrznych. W praktyce są to najczęściej nawiewniki okienne lub ścienne w salonie, sypialniach i pozostałych pokojach.
Powietrze przepływa następnie przez mieszkanie i jest usuwane przez kratki połączone z pionowymi kanałami w kuchni, łazience oraz WC. Ruch powietrza zależy między innymi od różnicy temperatur, warunków atmosferycznych, wysokości kanału i dostępności powietrza zewnętrznego. Nawet drożny kanał wywiewny nie będzie działał prawidłowo, jeżeli szczelne okna odetną dopływ.
Zwykła funkcja mikrowentylacji okna nie zawsze zastępuje prawidłowo dobrany nawiewnik. Wymaga ustawienia klamki w określonej pozycji, może być przypadkowo zamykana i nie zapewnia kontrolowanego dopływu w taki sposób jak urządzenie nawiewne przewidziane w projekcie.
Wentylacja mechaniczna z rekuperacją
W rekuperacji centrala dostarcza przefiltrowane powietrze kanałami do salonu, sypialni, pokojów i gabinetu. Jednocześnie usuwa powietrze z kuchni, łazienki, WC, garderoby, spiżarni lub pralni. Odzysk ciepła odbywa się w wymienniku centrali, bez mieszania strumienia nawiewanego ze strumieniem wywiewanym.
Samo ułożenie przewodów i zamontowanie anemostatów nie oznacza jeszcze, że instalacja działa poprawnie. Potrzebne są obliczenia, uruchomienie, pomiar przepływów i regulacja. Zbyt mocne przymknięcie jednego anemostatu może zmienić opory i rozdział powietrza również w innych częściach domu.
| Cecha | Wentylacja grawitacyjna | Rekuperacja |
|---|---|---|
| Doprowadzenie powietrza | Nawiewniki w oknach lub ścianach zewnętrznych | Kanały nawiewne prowadzone od centrali |
| Usuwanie powietrza | Kratki i pionowe kanały wentylacyjne | Kanały wyciągowe oraz wentylatory centrali |
| Kontrola strumienia | Ograniczona i zależna od warunków | Możliwa po pomiarach i regulacji |
| Odzysk ciepła | Brak | Tak, w wymienniku centrali |
| Typowy błąd | Szczelne okna bez odpowiednich nawiewników | Brak pomiarów, regulacji i zbilansowania instalacji |
Klimatyzator typu split zwykle nie jest nawiewem wentylacyjnym. Standardowa jednostka pobiera powietrze z wnętrza, chłodzi je lub ogrzewa, a następnie kieruje z powrotem do tego samego pomieszczenia. Jeżeli urządzenie nie ma rzeczywistego doprowadzenia powietrza zewnętrznego, nie zastępuje nawiewnika ani wentylacji mechanicznej.
Gdzie umieścić kratkę lub anemostat w pomieszczeniu?
W rekuperacji punkt nawiewny powinien być umieszczony tak, aby świeże powietrze objęło możliwie dużą część pomieszczenia, zanim dotrze do drzwi. Z tego powodu nawiewnik często znajduje się w suficie albo wysoko na ścianie, w części pokoju oddalonej od wyjścia. Górna strefa pomieszczenia jest zwykle najkorzystniejsza, ale nie istnieje uniwersalna zasada nakazująca montaż nawiewu zawsze przy oknie.
O właściwym miejscu decydują charakterystyka nawiewnika, kierunek i zasięg strugi, wysokość wnętrza, rozmieszczenie mebli oraz obliczony przepływ. Anemostat nad wezgłowiem łóżka może powodować dyskomfort, nawet jeżeli na rzucie znajduje się daleko od drzwi. Z kolei punkt zamontowany tuż przy wyjściu może skierować świeże powietrze od razu na korytarz, bez skutecznego przewietrzenia użytkowanej części pokoju.
Wywiew umieszcza się zazwyczaj w suficie lub w górnej części ściany. W pomieszczeniach ze skosami korzystne bywa zastosowanie punktu w najwyższej dostępnej części, jeżeli pozwalają na to przebieg kanałów i wymagania montażowe.
Praktyczna zasada: nawiew i droga odpływu z pomieszczenia powinny być rozmieszczone tak, aby powietrze przechodziło przez użytkowaną część wnętrza. Nawiew położony zbyt blisko wyciągu może stworzyć krótki obieg, w którym świeże powietrze zostanie szybko usunięte.
Anemostatu nie dobiera się wyłącznie do średnicy przewodu. Znaczenie mają również opory, zakres regulacji, charakterystyka strugi i poziom hałasu przy projektowym wydatku. Nadmierne skręcenie punktu może powodować szum oraz zaburzyć działanie pozostałych odgałęzień instalacji.
Szczelne drzwi mogą zatrzymać wymianę powietrza
Nawiew w sypialni i wywiew w łazience tworzą jeden układ tylko wtedy, gdy pomiędzy nimi istnieje drożna droga przepływu. Powietrze musi przejść przez podcięcia, kratki albo inne otwory transferowe. Szczelne drzwi zwiększają opór i ograniczają strumień, co może prowadzić do wzrostu stężenia CO₂ w sypialni oraz utrzymywania się wilgoci w łazience.
Wytyczne branżowe zalecają co najmniej 80 cm² szczeliny w drzwiach pomieszczeń mieszkalnych i pomocniczych. Przy drzwiach o szerokości 80 cm odpowiada to podcięciu o wysokości około 1 cm, jeżeli taka szczelina jest zachowana na całej użytecznej szerokości skrzydła.
Dla łazienki i osobnego WC obowiązuje wymóg prawny. Otwory w dolnej części drzwi powinny mieć łączny przekrój nie mniejszy niż 0,022 m², czyli 220 cm². Wartość 200 cm² spotykana w części wytycznych branżowych nie zastępuje prawnego minimum 220 cm².
Przy drzwiach o szerokości 80 cm samo podcięcie musiałoby mieć około 2,75 cm wysokości, aby uzyskać 220 cm² przekroju. Z tego powodu często stosuje się kratkę lub odpowiednio dobrane otwory. Trzeba jednak sprawdzić ich rzeczywiste pole czynne. Lamele, siatki i tuleje zmniejszają wolny przekrój, dlatego zewnętrzny wymiar kratki nie przesądza o spełnieniu wymagania.
Szczegółowe informacje o wentylowaniu pomieszczenia sanitarnego i zasadach stosowania wentylatora zawiera poradnik wentylacja w łazience: nawiew, wywiew i wentylator.
Ile powietrza potrzeba i dlaczego nie wystarczy policzyć anemostatów?
Minimalny strumień powietrza zewnętrznego w mieszkaniu wynika z wymaganej wielkości wywiewu, ale nie powinien być niższy niż 20 m³/h na każdą osobę przewidzianą na stały pobyt. Dla czterech mieszkańców daje to co najmniej 80 m³/h. Wymagania dotyczące kuchni, łazienek, WC i pomieszczeń pomocniczych mogą jednak oznaczać konieczność przyjęcia większego strumienia.
Orientacyjne wartości zestawiane w wytycznych branżowych wynoszą:
- pokoje i sypialnie: 20 m³/h na osobę,
- kuchnia z kuchenką elektryczną: 50 m³/h,
- kuchnia z kuchenką gazową: 70 m³/h,
- łazienka: 50 m³/h,
- osobne WC: 30 m³/h,
- garderoba lub spiżarnia: 15 m³/h.
Wartości te nie zastępują projektu. Należy uwzględnić również kubaturę pomieszczeń, liczbę użytkowników, sposób korzystania z budynku, opory przewodów, hałas i bilans całej instalacji. W zrównoważonej wentylacji mechanicznej suma nawiewu i wywiewu powinna być odpowiednio dobrana.
Przykładowo sypialnia dla dwóch osób wymaga orientacyjnie 40 m³/h nawiewu. Nie oznacza to automatycznie zastosowania jednego anemostatu. Jeżeli pojedynczy punkt przy takim wydatku byłby zbyt głośny albo nie zapewniałby prawidłowego rozprowadzenia powietrza, projektant może przewidzieć dwa punkty lub inny rodzaj nawiewnika.
Podobnie duży salon, długie pomieszczenie albo wnętrze o nietypowej geometrii może wymagać kilku punktów. Zasada „jeden anemostat na pomieszczenie” nie uwzględnia ani wymaganej ilości powietrza, ani zasięgu strugi. O wydajności nie świadczy liczba kratek, lecz zmierzone przepływy i bilans instalacji.
Prawidłowa wentylacja wymaga jednocześnie odpowiedniego nawiewu, wywiewu i swobodnej drogi przepływu. Brak któregokolwiek z tych elementów może ograniczyć działanie całego układu.
Jak rozwiązać salon połączony z otwartą kuchnią?
W dużej otwartej przestrzeni może znajdować się zarówno nawiew, jak i wywiew. Nawiew obsługuje część wypoczynkową, natomiast wyciąg usuwa powietrze ze strefy kuchennej. Punkty powinny być rozmieszczone tak, aby świeże powietrze przepływało przez salon w kierunku kuchni, a nie trafiało najkrótszą drogą do wyciągu.
Duży salon przeznaczony dla kilku osób może wymagać dwóch lub większej liczby nawiewników. Jeden punkt o dużym wydatku może być głośny i powodować odczuwalny ruch powietrza. Kilka prawidłowo dobranych punktów pozwala równomierniej obsłużyć wnętrze, ale ich liczba oraz położenie muszą wynikać z obliczeń.
Wywiew ogólny w aneksie kuchennym nie jest tym samym co okap nad płytą. Okap przechwytuje zanieczyszczenia bezpośrednio nad miejscem gotowania i może pracować w obiegu zamkniętym z filtrami albo odprowadzać powietrze osobnym przewodem. Podłączenie okapu do wspólnego kanału, zwłaszcza w budynku wielorodzinnym, wymaga sprawdzenia dokumentacji i przeznaczenia przewodu.
Błędy, które pogarszają wentylację lub zagrażają bezpieczeństwu
Jednym z najczęstszych błędów w wentylacji grawitacyjnej jest wymiana okien na szczelne bez zapewnienia kontrolowanego dopływu powietrza. Kratka wywiewna nie może skutecznie usuwać powietrza, jeżeli do mieszkania nie napływa odpowiednia ilość z zewnątrz. Skutkiem bywają zaparowane szyby, wilgoć w narożnikach, pleśń, utrzymujące się zapachy i niestabilny ciąg.
Szczególnej ostrożności wymagają pomieszczenia z kominkiem, kotłem lub gazowym podgrzewaczem, który pobiera powietrze do spalania z wnętrza i grawitacyjnie odprowadza spaliny. W takim pomieszczeniu zabroniona jest mechaniczna wentylacja wyciągowa. Wyjątek dotyczy prawidłowo zrównoważonej albo nadciśnieniowej wentylacji nawiewno-wywiewnej.
Samodzielnie zamontowany wentylator lub mocny okap może wytworzyć podciśnienie, odwrócić ciąg spalinowy i doprowadzić do napływu spalin zawierających tlenek węgla. Takiej konfiguracji nie wolno poprawiać metodą prób i błędów. Potrzebna jest ocena projektanta, instalatora lub mistrza kominiarskiego. Wymagania dotyczące kierunku przepływu i bezpieczeństwa określają Warunki Techniczne.
- Nie zaklejaj kratek ani nawiewników z powodu chłodu, zapachów lub hałasu.
- Nie podłączaj okapu lub wentylatora do wspólnego kanału bez potwierdzenia jego przeznaczenia.
- Nie przestawiaj przypadkowo anemostatów po wykonanej regulacji instalacji.
- Nie traktuj klimatyzatora jako źródła świeżego powietrza, jeżeli nie ma rzeczywistego nawiewu zewnętrznego.
- Nie oceniaj wydajności wentylacji wyłącznie na podstawie testu kartką.
Kartka przyłożona do kratki może jedynie orientacyjnie pokazać kierunek przepływu. Nie określi strumienia powietrza, drożności całego kanału ani wpływu pozostałych urządzeń. Do oceny wydajności potrzebny jest pomiar odpowiednim przyrządem.
Kontrolę należy zlecić, jeżeli kratka okresowo dmucha do mieszkania, przenosi zapachy od sąsiadów, na ścianach pojawia się pleśń, szyby są stale zaparowane albo stężenie CO₂ pozostaje wysokie mimo otwartych nawiewników. Kratek i nawiewników nie wolno zaklejać, ponieważ usuwa to objaw kosztem dalszego ograniczenia wymiany powietrza.
Jak zaplanować nawiew i wywiew krok po kroku?
- Oznacz pomieszczenia czyste. Salon, sypialnie, pokoje dziecięce i gabinet przypisz do strefy nawiewnej.
- Oznacz strefy wywiewne. Wyciąg zaplanuj w kuchni, łazience, WC, pralni oraz odpowiednich pomieszczeniach pomocniczych.
- Oddziel pomieszczenia wymagające indywidualnej analizy. Garażu, kotłowni i wnętrza z kominkiem nie włączaj automatycznie do układu mieszkalnego.
- Narysuj drogę przepływu. Poprowadź ją od nawiewu przez użytkowaną część pokoju, drzwi i korytarz do kuchni, łazienki albo WC.
- Sprawdź drzwi. Zweryfikuj podcięcia, kratki i rzeczywiste pole czynne otworów. W łazience i osobnym WC wymagane minimum wynosi 220 cm².
- Ustal liczbę użytkowników. Uwzględnij co najmniej 20 m³/h powietrza zewnętrznego na osobę przewidzianą na stały pobyt.
- Porównaj wynik z wymaganym wywiewem. Sprawdź potrzeby kuchni, łazienek, WC, garderoby, spiżarni i pralni.
- Rozmieść punkty bez krótkiego obiegu. Uwzględnij drzwi, łóżka, sofy, wysoką zabudowę oraz kierunek strugi nawiewnika.
- Dobierz liczbę punktów do przepływu i geometrii. Nie zakładaj automatycznie jednego anemostatu w każdym pomieszczeniu.
- Zleć uruchomienie i pomiary. W rekuperacji przepływy trzeba sprawdzić i wyregulować po zakończeniu montażu.
Taki szkic pozwala wychwycić podstawowe błędy jeszcze przed wykonaniem kanałów. Nie zastępuje jednak obliczeń średnic, oporów i nastaw. Im bardziej rozbudowana instalacja, tym większe znaczenie ma skoordynowanie jej z konstrukcją budynku, sufitami podwieszanymi, zabudową meblową oraz urządzeniami grzewczymi.
Co można zrobić samodzielnie, a co trzeba zlecić specjaliście?
Samodzielnie można przygotować funkcjonalny szkic pomieszczeń, określić liczbę mieszkańców i zaznaczyć planowaną drogę przepływu. Można także sprawdzić, czy istniejące nawiewniki są otwarte, oczyścić dostępny front kratki zgodnie z instrukcją oraz zweryfikować, czy drzwi mają wymagane otwory transferowe.
W wentylacji mechanicznej właściciel może również sprawdzić stan filtrów i komunikaty centrali, jeżeli wykonuje te czynności zgodnie z instrukcją urządzenia. Nie powinien natomiast traktować regulacji anemostatów jako sposobu na samodzielne przeprojektowanie instalacji.
Projektanta instalacji, instalatora lub mistrza kominiarskiego należy wezwać, gdy:
- kratka wywiewna okresowo dmucha do mieszkania albo przenosi zapachy z innych lokali,
- występuje pleśń, wilgoć, stale zaparowane szyby lub wysokie stężenie CO₂ mimo otwartych nawiewników,
- planowane jest podłączenie okapu albo wentylatora do wspólnego kanału,
- w domu działa kominek, kocioł lub gazowy podgrzewacz pobierający powietrze do spalania z pomieszczenia,
- zmieniana jest trasa kanałów, liczba punktów albo regulacja anemostatów rekuperacji,
- po zamknięciu drzwi pojawia się świst, hałas lub wyraźny spadek skuteczności wentylacji.
Wybór właściwego działania zależy więc od rodzaju problemu. Brak otwartego nawiewnika lub zablokowana kratka dostępna od strony pomieszczenia to usterki, które można wstępnie sprawdzić samodzielnie. Cofanie powietrza, ingerencja we wspólny kanał, zmiana bilansu rekuperacji albo obecność urządzenia spalającego paliwo wymagają pomiarów i oceny osoby z odpowiednimi kwalifikacjami.
Najczęstsze pytania o nawiew i wywiew
Czy w sypialni powinien być nawiew czy wywiew?
W sypialni powinien znajdować się nawiew. Powietrze napływa do pomieszczenia, przechodzi przez otwór transferowy w drzwiach i kieruje się do łazienki, WC lub kuchni. Dla dwóch osób orientacyjny strumień wynosi 40 m³/h, ale ostateczna wartość powinna wynikać z projektu całej instalacji.
Czy w kuchni montuje się nawiew, czy wywiew?
W typowej kuchni projektuje się wywiew. Usuwa on wilgoć, zapachy i zanieczyszczenia powstające podczas gotowania. W salonie z aneksem nawiew może znajdować się w części wypoczynkowej, a wywiew w strefie kuchennej.
Czy łazienka potrzebuje nawiewu?
W typowym układzie łazienka ma wywiew, a powietrze dopływa do niej z pokojów przez korytarz i otwory w dolnej części drzwi. Nie należy mylić takiego dopływu transferowego z osobnym nawiewem świeżego powietrza do łazienki.
Czy korytarz potrzebuje osobnego anemostatu?
Korytarz najczęściej nie potrzebuje osobnego anemostatu. Pełni funkcję drogi przepływu między pokojami nawiewnymi a pomieszczeniami wywiewnymi. Osobny punkt może być potrzebny tylko wtedy, gdy wynika to z geometrii budynku i obliczeń instalacji.
Czy nawiew musi znajdować się przy oknie?
Nawiew nie musi być zawsze przy oknie. W rekuperacji ważniejsze są kierunek i zasięg strugi, położenie drzwi oraz układ mebli. W wentylacji grawitacyjnej nawiewnik często montuje się w oknie lub ścianie zewnętrznej, ponieważ służy do doprowadzania powietrza z zewnątrz.
Czy klimatyzator zapewnia nawiew świeżego powietrza?
Standardowy klimatyzator split zazwyczaj nie zapewnia nawiewu wentylacyjnego. Najczęściej pobiera powietrze z pomieszczenia, schładza je lub ogrzewa i kieruje z powrotem do wnętrza. Wentylacja nadal musi dostarczać powietrze zewnętrzne i usuwać zużyte.
Czy w łazience wystarczy podcięcie drzwi?
Podcięcie może wystarczyć tylko wtedy, gdy zapewnia wymagany przekrój co najmniej 220 cm². Przy skrzydle o szerokości 80 cm odpowiadałoby to szczelinie o wysokości około 2,75 cm. Często stosuje się więc kratkę lub otwory, ale trzeba sprawdzić ich rzeczywiste pole czynne.
Czy można samodzielnie regulować anemostaty rekuperacji?
Przypadkowe przestawianie anemostatów nie powinno zastępować regulacji pomiarowej. Zmiana jednego punktu wpływa na opory i przepływy w innych odgałęzieniach. Jeśli pojawił się hałas, przeciąg albo niedowietrzenie pomieszczeń, należy wykonać ponowny pomiar i bilansowanie.
Prawidłowy układ zaczyna się od nawiewu do salonu, sypialni, pokojów i gabinetu oraz wywiewu z kuchni, łazienki, WC i pomieszczeń pomocniczych. Następnie trzeba zapewnić swobodną drogę przez drzwi, dobrać strumienie do liczby mieszkańców i funkcji wnętrz oraz rozmieścić punkty bez krótkiego obiegu. Jeżeli instalacja współpracuje z kominkiem, urządzeniem gazowym, okapem podłączonym do kanału albo wspólną wentylacją budynku, o zmianach powinien zdecydować specjalista po wykonaniu pomiarów.
