Wentylacja w łazience: nawiew, wywiew i wentylator

Wentylacja w łazience działa prawidłowo tylko wtedy, gdy wilgotne powietrze może odpłynąć kanałem, a na jego miejsce napływa powietrze z pozostałych pomieszczeń. Sama kratka, otwarte okno ani mocny wentylator nie rozwiążą problemu, jeśli szczelne okna i drzwi odcinają nawiew.

Diagnostykę należy prowadzić zgodnie z drogą przepływu powietrza: od nawiewników w pokojach, przez mieszkanie i otwory w drzwiach łazienkowych, aż do kratki oraz kanału wywiewnego. Dopiero po sprawdzeniu tych elementów można ocenić, czy potrzebna jest naprawa nawiewu, kontrola kominiarska, regulacja instalacji mechanicznej lub wentylator. Szczególnej ostrożności wymaga łazienka z urządzeniem gazowym oraz lokal podłączony do wspólnego pionu wentylacyjnego.

Jak powinna działać wentylacja w łazience?

Łazienka jest zasadniczo pomieszczeniem wywiewnym. W mieszkaniu z wentylacją grawitacyjną powietrze zewnętrzne napływa przez nawiewniki okienne lub inne przewidziane nawiewy w pokojach, przepływa w stronę kuchni i pomieszczeń higienicznosanitarnych, a następnie opuszcza budynek przez kanały wywiewne. W instalacji nawiewno-wywiewnej zasada kierunku przepływu jest podobna: nawiew znajduje się zwykle w salonie i sypialniach, natomiast w łazience wykonuje się punkt wywiewny.

Taki układ ogranicza przenoszenie wilgoci i zapachów z łazienki do pomieszczeń mieszkalnych. Nie oznacza jednak, że drzwi łazienkowe mają być szczelne. Powietrze musi przejść przez otwory lub podcięcie w dolnej części skrzydła, również wtedy, gdy drzwi są zamknięte.

Otwór wywiewny powinien znajdować się w górnej części ściany. Ciepłe powietrze zawierające parę wodną gromadzi się pod sufitem, dlatego umieszczona wysoko kratka ułatwia jego usuwanie. Nie należy zasłaniać jej szafką, zabudową ani sufitem podwieszanym. Problemem może być również ozdobna osłona o znacznie mniejszej powierzchni czynnej niż otwór kanału.

W praktyce projektowej często przyjmuje się około 50 m³/h powietrza usuwanego z łazienki, niezależnie od tego, czy znajduje się w niej miska ustępowa. Wartość ta pochodzi z PN-83/B-03430/Az3:2000. Norma została formalnie wycofana, dlatego liczby 50 m³/h nie należy przedstawiać jako samodzielnego, aktualnego wymogu ustawowego. Może być punktem odniesienia dla projektanta, ale nie jest prostym przelicznikiem do wyboru wentylatora na podstawie metrażu łazienki.

Wydajność wentylacji zależy od całego układu. Kanał może być drożny, a mimo to przepływ będzie słaby, jeżeli mieszkanie nie ma nawiewu. Z kolei mocny wentylator nie osiągnie deklarowanej wydajności, jeśli zasysa powietrze przez zbyt małe otwory w drzwiach lub pracuje z długim i oporowym przewodem.

Jak znaleźć przyczynę pary i wilgoci krok po kroku?

Zaparowane lustro bezpośrednio po gorącym prysznicu nie musi świadczyć o awarii. Niepokojące są natomiast długo mokre ściany i fugi, skraplanie wody na suficie, zapach stęchlizny, nawracająca pleśń oraz wilgoć utrzymująca się do następnego dnia. Diagnoza nie powinna zaczynać się od zakupu wentylatora, lecz od rozpoznania systemu i sprawdzenia drogi powietrza.

1. Ustal rodzaj wentylacji. Sprawdź dokumentację budynku albo zapytaj zarządcę, kominiarza lub instalatora, czy w lokalu działa wentylacja grawitacyjna, mechaniczna wywiewna, nawiewno-wywiewna lub kanał należący do pionu zbiorczego. Sama obecność kratki nie przesądza o typie systemu.
2. Sprawdź nawiew do mieszkania. Otwórz nawiewniki i zobacz, czy nie zostały zaklejone, trwale zamknięte albo zasłonięte. Szczelne okna bez właściwego nawiewu mogą osłabić wszystkie kanały wywiewne w lokalu.
3. Sprawdź przepływ między pomieszczeniami. Powietrze powinno przechodzić z pokoi w stronę łazienki. Wysokie progi, uszczelki na całym obwodzie drzwi i szczelne skrzydła mogą przerwać tę drogę.
4. Oblicz wolny przekrój w drzwiach łazienkowych. Otwory w dolnej części drzwi powinny mieć łącznie co najmniej 220 cm² rzeczywiście wolnej powierzchni. Przy tulejach i kratkach należy uwzględnić światło otworów, a nie zewnętrzny wymiar ramek.
5. Oczyść dostępną kratkę. Zdejmij kurz i osad z osłony, o ile można to zrobić bezpiecznie i bez ingerowania w kanał. Nie wkładaj do przewodu szczotek, przewodów ani końcówki odkurzacza.
6. Wykonaj orientacyjny test. Lekka kartka lub chusteczka może pokazać kierunek ruchu powietrza przy kratce. Porównaj wynik przy zamkniętych drzwiach, po ich otwarciu oraz po uchyleniu okna w innym pomieszczeniu. Nie używaj świecy, zapałki ani zapalniczki.
7. Sprawdź wpływ innych urządzeń. Okap kuchenny, wentylator w toalecie, kominek lub inne urządzenie usuwające powietrze może powodować podciśnienie i odwrócenie ciągu. Obserwuj zachowanie kratki przy urządzeniach wyłączonych i pracujących.

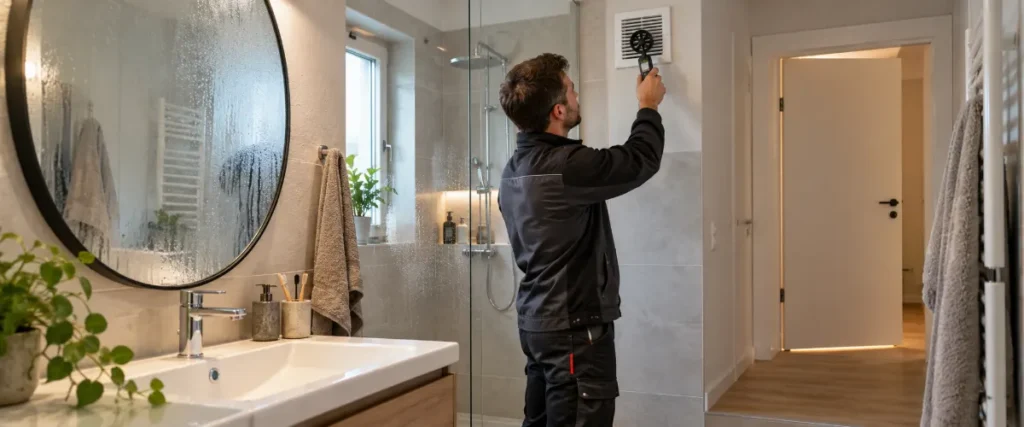

8. Zleć pomiar, jeśli wynik jest słaby lub niestabilny. Kominiarz albo instalator może sprawdzić drożność, ciąg i przepływ odpowiednim przyrządem oraz ocenić zachowanie kanału w rzeczywistych warunkach użytkowania.

Test kartką jest wyłącznie wskazówką. Nie określa strumienia powietrza w m³/h i nie potwierdza, że wentylacja działa prawidłowo przy zamkniętych drzwiach, zmiennej pogodzie lub włączonym okapie. Na jego wynik wpływają między innymi temperatura na zewnątrz, wiatr, położenie mieszkania i stopień otwarcia nawiewników.

Jeśli powietrze okresowo nawiewa z kratki do łazienki albo do lokalu przedostają się zapachy z innych mieszkań, problem może dotyczyć wspólnego pionu. Nie należy od razu montować klapy zwrotnej. Taki element zwiększa opór i może jeszcze bardziej osłabić naturalny ciąg, nie usuwając źródła zakłóceń.

Jak zapewnić nawiew przez drzwi łazienkowe?

Zgodnie z warunkami technicznymi dla budynków drzwi do łazienki powinny mieć w dolnej części otwory o łącznym przekroju co najmniej 0,022 m², czyli 220 cm². Przepływ może zapewniać podcięcie skrzydła, kratka transferowa albo odpowiednio dobrane tuleje. Znaczenie ma jednak rzeczywisty wolny przekrój, a nie zewnętrzne wymiary elementu.

Dla skrzydła o szerokości 80 cm matematycznym odpowiednikiem 220 cm² jest szczelina o wysokości około 2,75 cm na całej szerokości. Nie oznacza to, że każde podcięcie tej wysokości będzie właściwe. Rzeczywista szerokość skrzydła może być mniejsza, a przepływ mogą ograniczać próg, kształt dolnej krawędzi, wykładzina lub dywanik.

Popularnym błędem jest zastosowanie trzech lub czterech niewielkich tulei. Choć wyglądają jak element wentylacyjny, ich łączna powierzchnia czynna bywa wielokrotnie mniejsza od wymaganej. Najlepiej sprawdzić w dokumentacji produktu wolny przekrój i zsumować wartości dla wszystkich otworów.

Otwory w drzwiach nie zastępują nawiewu do mieszkania. Umożliwiają jedynie przepływ z pokoi do łazienki. Jeżeli szczelna stolarka okienna odcina dopływ powietrza zewnętrznego, samo powiększenie podcięcia nie przywróci prawidłowej pracy kanału. Potrzebne są sprawne nawiewniki lub inne rozwiązanie przewidziane dla danego systemu.

Jak sprawdzić kratkę oraz kanał wywiewny?

Kratka powinna być odsłonięta, czysta i dopasowana do otworu. Gęsta siatka zatrzymująca kurz może z czasem znacznie zwiększyć opory przepływu. Równie niekorzystna jest dekoracyjna osłona, której powierzchnia czynna jest dużo mniejsza niż przekrój kanału.

Użytkownik może zdjąć i oczyścić dostępną osłonę zgodnie z jej konstrukcją, ale nie powinien samodzielnie udrażniać przewodu. W bloku kanał jest częścią wspólną, a wprowadzenie do niego szczotki, przewodu lub odkurzacza może przesunąć zanieczyszczenia, uszkodzić elementy albo wpłynąć na wentylację innych lokali.

Brak ciągu mimo otwartych nawiewników i odpowiedniego przekroju w drzwiach jest wskazaniem do kontroli fachowej. Podobnie należy postąpić, gdy ciąg zmienia kierunek, z kratki napływają intensywne zapachy albo problem pojawia się po uruchomieniu urządzeń w innym mieszkaniu.

Właściciel lub zarządca budynku powinien zapewnić kontrolę przewodów kominowych, w tym przewodów wentylacyjnych, co najmniej raz w roku. Kontrola obejmuje między innymi drożność i ciąg oraz sprawność urządzeń nawiewnych i wywiewnych. Jeżeli problem występuje w kilku lokalach, protokół z kontroli może pomóc w ustaleniu, czy przyczyna znajduje się w pionie.

Kiedy można zamontować wentylator łazienkowy?

Wentylator można rozważać dopiero po rozpoznaniu systemu, zapewnieniu nawiewu i potwierdzeniu, że kanał jest przeznaczony do mechanicznego usuwania powietrza. W bloku samodzielne podłączenie wentylatora do wspólnego pionu może zaburzyć jego pracę, wywołać przepływ zwrotny i wtłaczać wilgoć lub zapachy do innych mieszkań.

W pomieszczeniu z wentylacją mechaniczną nie należy równocześnie stosować wentylacji grawitacyjnej ani hybrydowej, poza przewidzianym w przepisach wyjątkiem dotyczącym urządzeń klimatyzacyjnych, które nie pobierają powietrza zewnętrznego. Nie należy więc łączyć systemów przez przypadkowe dodanie wentylatora do działającego kanału grawitacyjnego.

Wydajności wentylatora nie powinno się dobierać wyłącznie według powierzchni łazienki lub średnicy widocznego otworu. Parametr podany na opakowaniu dotyczy określonych warunków pomiarowych. Długi przewód, kolana, redukcje, zabrudzenia i klapa zwrotna zwiększają opory, dlatego rzeczywisty przepływ może być znacznie mniejszy.

Przy krótkim, mało oporowym odcinku może wystarczyć inny typ urządzenia niż przy długim przewodzie. W drugim przypadku istotna jest charakterystyka wydajność-ciśnienie oraz spręż dostępny przy konkretnym przepływie. Taki dobór powinien wykonać instalator lub projektant znający przebieg i opory kanału.

Funkcje dodatkowe należy dobierać do sposobu działania całego systemu:

• timer przedłuża pracę po wyłączeniu światła, ale nie reaguje na rzeczywisty poziom wilgotności;
• higrostat uruchamia lub przyspiesza wentylator po przekroczeniu ustawionego poziomu wilgotności, lecz nie naprawia braku nawiewu;
• praca ciągła na niskim biegu może stabilizować wymianę powietrza, jeżeli jest częścią zaprojektowanego systemu;
• klapa zwrotna ogranicza cofanie powietrza po wyłączeniu urządzenia, ale zwiększa opór instalacji;
• czujnik obecności lub sterowanie światłem ułatwia obsługę, lecz nie zawsze odpowiada rzeczywistemu obciążeniu wilgocią;
• niski poziom hałasu poprawia komfort, ale dane akustyczne należy porównywać przy podobnym przepływie i sposobie montażu.

Wentylator montowany blisko wanny lub prysznica musi być dobrany do miejsca instalacji, stref ochronnych i sposobu zasilania. Znaczenie ma właściwy stopień ochrony obudowy oraz zabezpieczenie obwodu. Wykonanie zasilania, przenoszenie przewodów i podłączanie urządzenia w strefach łazienkowych należy zlecić elektrykowi z odpowiednimi kwalifikacjami.

Co można zrobić samodzielnie?

Bez ingerencji w instalację można otworzyć nawiewniki, sprawdzić podcięcia i kratki w drzwiach, oczyścić dostępną osłonę kanału oraz wykonać orientacyjny test chusteczką. Można też zanotować, kiedy pojawia się cofanie powietrza i czy ma związek z pracą okapu lub innych urządzeń.

Co należy zlecić specjaliście?

Fachowej oceny wymagają pomiar przepływu, kontrola kanału i pionu, dobór wentylatora do oporów instalacji, wykonanie nowego kanału, przewiert przez elewację, ingerencja we wspólną część budynku oraz prace elektryczne w strefach łazienkowych. W bloku przed montażem wentylatora należy ustalić wymagania zarządcy i uzyskać ocenę kominiarską lub instalacyjną.

Co zrobić przy piecyku lub kotle gazowym?

Najważniejszy wyjątek dotyczy urządzeń pobierających powietrze do spalania z pomieszczenia i odprowadzających spaliny grawitacyjnie. W łazience z takim urządzeniem nie wolno stosować mechanicznej wentylacji wyciągowej. Wentylator może wytworzyć podciśnienie, odwrócić ciąg w przewodzie spalinowym i spowodować przedostawanie się produktów spalania, w tym tlenku węgla, do pomieszczenia.

Dotyczy to zwłaszcza starszych gazowych podgrzewaczy wody z otwartą komorą spalania. Nie wolno zaklejać nawiewników, zasłaniać kratki ani wymieniać drzwi na szczelne bez odtworzenia wymaganego przekroju przepływowego. Czujnik CO jest ważnym dodatkowym zabezpieczeniem, ale nie zastępuje sprawnego nawiewu, wywiewu, przewodu spalinowego i okresowych kontroli urządzenia.

Nie sprawdzaj ciągu zapalniczką, świecą ani zapałką. Płomień nie zastępuje pomiaru, a przy instalacji gazowej tworzy dodatkowe zagrożenie. Kontrolę powinien przeprowadzić kominiarz lub specjalista posiadający odpowiednie uprawnienia i przyrządy.

Wyjątkiem od zakazu mechanicznego wyciągu może być odpowiednio zaprojektowana wentylacja nawiewno-wywiewna zrównoważona lub nadciśnieniowa. Nie da się jednak uzyskać takiego układu przez samodzielne założenie wentylatora na istniejącą kratkę.

Kratka, wentylator czy kontrola instalacji?

Najpierw należy usunąć najprostsze ograniczenia przepływu, a dopiero później rozważać urządzenia mechaniczne. W wielu łazienkach poprawę przynosi przywrócenie nawiewu, zapewnienie 220 cm² wolnego przekroju w drzwiach i oczyszczenie kratki. Wentylator ma sens tylko wtedy, gdy jest zgodny z systemem budynku, kanał jest przeznaczony do jego pracy, a dopływ powietrza równoważy usuwany strumień.

W instalacji nawiewno-wywiewnej nie należy samodzielnie przymykać anemostatu, aby ograniczyć hałas lub chłód. Zmiana jednego punktu wpływa na bilans całego systemu. Przyczyną hałasu może być zbyt duży przepływ, zabrudzony filtr, nieprawidłowa regulacja, zbyt mała średnica przewodu albo źle dobrany element końcowy.

Samodzielne działania trzeba przerwać, gdy pojawia się ciąg wsteczny, problem zależy od pracy okapu lub kominka, w łazience działa urządzenie gazowe, konieczna jest ingerencja w pion albo trzeba wykonać instalację elektryczną w pobliżu stref mokrych. Są to sytuacje wymagające pomiaru i oceny przyczyn, a nie dołożenia kolejnego elementu do kratki.

Jakie błędy powodują wilgoć, zapachy i pleśń?

Najczęstszy błąd polega na skupieniu się wyłącznie na wywiewie. Mocniejszy wentylator bez wystarczającego nawiewu zaczyna zasysać powietrze przez przypadkowe nieszczelności, inne kanały, a w niebezpiecznych warunkach także przez przewód spalinowy. Efektem może być hałas, cofanie zapachów i niestabilna praca wentylacji.

• Zaklejanie nawiewników: ogranicza dopływ powietrza do wszystkich kanałów wywiewnych w mieszkaniu.
• Zbyt małe tuleje w drzwiach: sprawiają wrażenie poprawnej wentylacji, ale nie zapewniają wymaganego przekroju.
• Zasłanianie kratki: mebel, zabudowa lub gęsta osłona zwiększają opór i osłabiają przepływ.
• Wentylator na wspólnym pionie: może powodować przepływ zwrotny i przenoszenie zapachów między lokalami.
• Traktowanie okna jako stałej wentylacji: osuszanie działa tylko wtedy, gdy użytkownik pamięta o wietrzeniu i pozwalają na to warunki pogodowe.
• Samodzielne przymykanie anemostatu: rozregulowuje instalację mechaniczną i zmienia przepływy w innych pomieszczeniach.
• Malowanie pleśni bez usunięcia przyczyny: maskuje objawy, ale nie usuwa nadmiernej wilgotności, przecieku ani mostka cieplnego.

Wilgoć nie zawsze wynika wyłącznie ze słabej wentylacji. Nieszczelna kabina, przeciek przy odpływie, zawilgocony strop, zimna ściana zewnętrzna lub mostek cieplny mogą powodować miejscowe skraplanie. Jeśli ślady pojawiają się stale w jednym narożniku mimo potwierdzonego przepływu powietrza, potrzebna jest diagnostyka przegrody albo instalacji wodnej.

Po kąpieli warto zebrać wodę ze ścian kabiny i pozostawić niezasłoniętą drogę przepływu do kratki. Krótkie, intensywne przewietrzenie może przyspieszyć osuszanie, jeżeli mieszkanie ma taką możliwość, ale nie zastępuje stałej wentylacji. Okno jest wsparciem okresowym, a nie zamiennikiem sprawnego wywiewu.
