Różnicówka wybija: co sprawdzić i kiedy wezwać elektryka

Gdy różnicówka wybija, nie należy od razu zakładać, że aparat jest uszkodzony. RCD wyłącza zasilanie, gdy część prądu wraca inną drogą niż przewodami czynnymi. Przyczyną może być uszkodzone lub zawilgocone urządzenie, wilgoć w instalacji, uszkodzenie izolacji, nieprawidłowe połączenie przewodów albo suma prądów upływu wielu odbiorników.

Bez rozkręcania rozdzielnicy można sprawdzić, czy problem pojawia się po podłączeniu konkretnego urządzenia wtyczkowego. Samodzielna diagnostyka powinna jednak zakończyć się na wyjęciu wtyczek, obejrzeniu dostępnych przewodów i wykonaniu jednej kontrolowanej próby załączenia. Jeśli zabezpieczenie nadal wyłącza mimo odłączenia dostępnych odbiorników, potrzebne są pomiary elektryczne.

Różnicówka wybija: co sprawdzić krok po kroku

Poniższa procedura dotyczy wyłącznie kompletnej, zamkniętej, suchej i nieuszkodzonej rozdzielnicy. Nie wykonuj jej, jeśli widać nadtopienia, czuć spaleniznę, słychać trzaski albo rozdzielnica została zalana. W takiej sytuacji nie dotykaj aparatury i zleć pilną interwencję elektrykowi.

1. Sprawdź, który aparat zadziałał. Poszukaj przycisku T lub TEST oraz oznaczenia prądu różnicowego, na przykład 30 mA. Aparat z oznaczeniem B16 lub C16 może być zwykłym wyłącznikiem nadprądowym. Jeśli zabezpieczenie łączy obie funkcje, może to być RCBO.
2. Wyjmij urządzenia z dostępnych gniazd. Odłącz odbiorniki w pomieszczeniach, które straciły zasilanie. Wyjmij również wtyczki przedłużaczy, listew i zasilaczy. Samo wyłączenie urządzenia przyciskiem może nie odłączać wszystkich jego elementów od sieci.
3. Obejrzyj dostępne elementy. Bez demontażu sprawdź wtyczki, przewody i przedłużacze. Nie podłączaj sprzętu mokrego, nadtopionego, pękniętego, uszkodzonego mechanicznie ani pachnącego spalenizną.

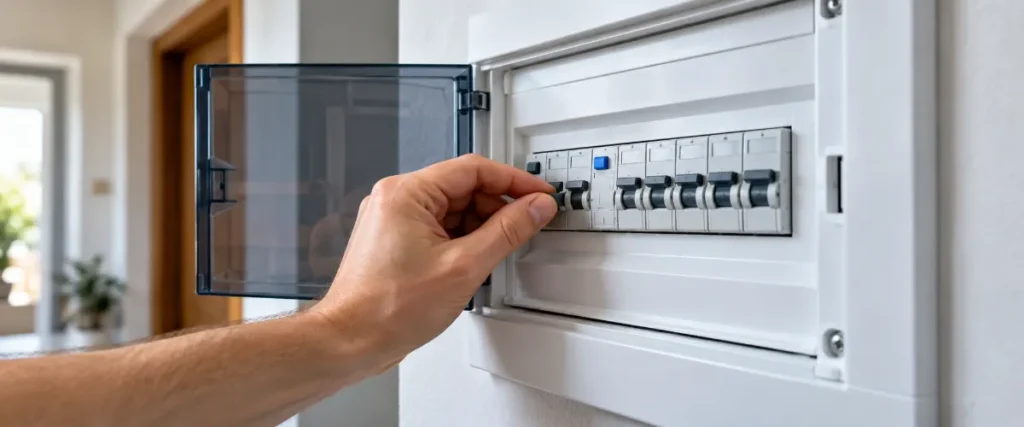

4. Wykonaj jedną próbę załączenia. Dźwignię obsłuż suchą dłonią, stojąc na suchym podłożu. Dotykaj wyłącznie elementu przeznaczonego do obsługi użytkowej. Jeśli aparat nie daje się załączyć lub natychmiast ponownie wyłącza, przerwij próby.
5. Jeśli RCD pozostaje załączony, podłączaj odbiorniki pojedynczo. Zwracaj uwagę, czy wyłączenie następuje po włożeniu wtyczki, uruchomieniu silnika, rozpoczęciu grzania albo wejściu urządzenia w konkretny etap programu.
6. Po ponownym zadziałaniu zakończ sprawdzanie. Urządzenie, jego przewód albo zasilający je obwód wymagają kontroli. Pozostaw sprzęt odłączony. Nie sprawdzaj go w kolejnym gnieździe i nie powtarzaj prób.
7. Wezwij elektryka, jeśli problem występuje bez odbiorników wtyczkowych. Przyczyna może znajdować się w przewodach instalacji, osprzęcie, urządzeniu podłączonym na stałe albo w samym aparacie.

Jak rozpoznać, czy zadziałał RCD, eska czy RCBO

Potoczne określenie „wybiły korki” nie wskazuje, jakie zabezpieczenie zadziałało. Rozróżnienie aparatów ma znaczenie, ponieważ reagują one na inne rodzaje nieprawidłowości.

RCD, nazywany różnicówką, porównuje prąd wpływający do obwodu z prądem wracającym przewodami czynnymi. Jeżeli część prądu płynie inną drogą, na przykład przez przewód ochronny, ziemię lub ciało człowieka, pojawia się różnica mogąca spowodować wyłączenie. RCD nie mierzy pobieranej mocy i nie jest zwykłym zabezpieczeniem przed przeciążeniem.

Wyłącznik nadprądowy, potocznie nazywany eską, reaguje przede wszystkim na przeciążenie i zwarcie. Aparat RCBO łączy funkcję różnicowoprądową oraz nadprądową. Z tego powodu sama opuszczona dźwignia RCBO nie zawsze pozwala użytkownikowi ustalić, czy przyczyną był upływ, zwarcie czy przeciążenie.

W instalacji może znajdować się jeden RCD obsługujący kilka obwodów albo kilka oddzielnych aparatów. Jeśli rozdzielnica nie jest czytelnie opisana, nie ustalaj jej układu przez przypadkowe przełączanie kolejnych zabezpieczeń. Bezpieczniejszą metodą dla użytkownika jest odłączenie urządzeń wtyczkowych. Identyfikację obwodów i przewodów należy pozostawić elektrykowi.

Kiedy różnicówka wybija i co może oznaczać objaw

Moment zadziałania pomaga wyznaczyć kierunek diagnostyki, ale nie jest jeszcze dowodem konkretnej usterki. Jeżeli RCD wyłącza podczas grzania wody w pralce, podejrzenie może dotyczyć grzałki, lecz podobny objaw może powodować także przewód, filtr, zawilgocenie albo inny element zasilany dopiero na określonym etapie programu.

Uszkodzone lub zawilgocone urządzenie

Usterki często ujawniają się dopiero po uruchomieniu określonego podzespołu. Pralka może przejść początek programu i wyłączyć RCD dopiero podczas podgrzewania wody. Piekarnik może działać do czasu zasilenia konkretnej grzałki. Lodówka może powodować problem przy starcie sprężarki lub cyklu automatycznym.

Jeżeli wyłączenie powtarza się po podłączeniu konkretnego odbiornika, nie oznacza to jeszcze, że użytkownik może samodzielnie wskazać uszkodzony element. Wystarczającą decyzją jest pozostawienie urządzenia odłączonego i przekazanie go do serwisu. Jeżeli sprzęt jest podłączony na stałe, nie rozłączaj przewodów samodzielnie.

Wilgoć w instalacji

Po deszczu należy brać pod uwagę obwody zewnętrzne, oprawy ogrodowe, gniazda tarasowe, przewody przedłużaczy i urządzenia pozostawione na zewnątrz. Wewnątrz budynku podobny problem może wystąpić po zalaniu, intensywnym myciu albo skraplaniu wilgoci. Mokrego osprzętu nie wolno suszyć przez załączanie napięcia ani otwierać bez odpowiednich kwalifikacji.

Uszkodzenie izolacji lub błędne połączenie

RCD może wyłączać po przewierceniu przewodu, uszkodzeniu kabla podczas remontu albo wskutek starzenia izolacji. Innym możliwym powodem jest połączenie przewodu neutralnego N z ochronnym PE za RCD lub pomieszanie przewodów neutralnych należących do różnych obwodów. Takich nieprawidłowości nie da się potwierdzić przez oglądanie zamkniętej rozdzielnicy. Konieczne są pomiary i kontrola połączeń przez elektryka.

Suma prądów upływu

Sprawne zasilacze impulsowe, filtry przeciwzakłóceniowe i urządzenia elektroniczne mogą mieć niewielkie prądy upływu podczas normalnej pracy. Gdy wiele takich odbiorników jest chronionych przez jeden RCD, ich wartości mogą się sumować. Efektem bywają nieregularne wyłączenia zależne od liczby i trybu pracy urządzeń.

RCD o znamionowym prądzie różnicowym IΔn równym 30 mA nie musi wyłączać dokładnie przy 30 mA. Zadziałanie może wystąpić już powyżej 50% IΔn. Przywoływana w materiałach technicznych konserwatywna zasada projektowa zakłada, aby oczekiwany prąd upływu obwodu nie przekraczał około jednej trzeciej IΔn, czyli około 10 mA dla RCD 30 mA. Jest to wskazówka dla projektowania i pomiarów, a nie wartość, którą można wiarygodnie ocenić domowym sposobem.

Dlaczego różnicówka nie daje się włączyć

Jeżeli RCD natychmiast ponownie wyłącza, przyczyna może być nadal obecna. Odłączenie widocznych urządzeń nie wyklucza usterki w oświetleniu, przewodach, osprzęcie ani sprzęcie podłączonym na stałe. Problem może również wynikać z błędnego prowadzenia przewodów neutralnych lub połączenia N z PE po stronie chronionej przez RCD.

Rzadziej przyczyną jest uszkodzony lub nieprawidłowo dobrany aparat. Nie należy jednak zaczynać od zakupu nowej różnicówki. Jej typ, czułość, liczba biegunów, prąd znamionowy oraz inne parametry muszą wynikać z układu instalacji, projektu, rodzaju odbiorników i zaleceń producentów urządzeń.

Samodzielna zamiana RCD na aparat o wyższym znamionowym prądzie różnicowym nie jest naprawą. Może ograniczyć widoczny objaw, a jednocześnie pogorszyć działanie ochrony przeciwporażeniowej.

Co naprawdę sprawdza przycisk TEST

Przycisk T lub TEST sztucznie wywołuje niezrównoważenie prądów, aby sprawdzić mechanizm wykrywania i wyzwalania RCD. Jeśli podczas testu wykonywanego zgodnie z instrukcją producenta aparat nie zadziała, należy zlecić jego sprawdzenie elektrykowi. Nie wolno uznawać go za sprawny ani zastępować innym aparatem bez ustalenia parametrów instalacji.

Pozytywny wynik testu nie jest pełnym badaniem zabezpieczenia. Przycisk nie mierzy rzeczywistego prądu wyzwalającego, czasu zadziałania, rezystancji izolacji, ciągłości przewodów ochronnych ani stanu uziemienia.

Dla RCD 30 mA aparat nie powinien zadziałać przy 15 mA, natomiast przy 30 mA maksymalny czas zadziałania aparatu ogólnego przeznaczenia wynosi 300 ms. Parametry te bada się odpowiednim miernikiem, a nie przyciskiem TEST. Informacje o tych wartościach publikuje Schneider Electric w materiale dotyczącym czasu zadziałania RCD 30 mA.

Nie ma jednego interwału używania TEST właściwego dla wszystkich modeli i warunków. Częstotliwość należy sprawdzić na aparacie lub w instrukcji producenta. W materiałach technicznych spotyka się zalecenia testu co sześć miesięcy, a w trudnych warunkach nawet co miesiąc. Nie należy przenosić jednego z tych terminów na każdy RCD.

Kiedy odłączyć urządzenie, a kiedy wezwać elektryka

Najważniejsza decyzja nie polega na samodzielnym znalezieniu i naprawieniu każdego uszkodzenia. Użytkownik powinien ustalić, czy może bezpiecznie odłączyć podejrzany odbiornik, czy problem wymaga natychmiastowego przerwania prób.

Natychmiastowej pomocy wymaga również dym, zapach spalenizny, widoczne nadtopienie, zalanie urządzenia podłączonego na stałe oraz uszkodzenie przewodu po wierceniu. W takich przypadkach ważniejsze od dalszego szukania przyczyny jest niedopuszczenie do ponownego użycia uszkodzonego obwodu lub sprzętu.

Czego nie robić, gdy różnicówka wybija

Granica bezpiecznego działania użytkownika przebiega przed demontażem osłon i osprzętu. Można wyjmować wtyczki, oglądać dostępne przewody oraz obsługiwać dźwignię i przycisk zgodnie z instrukcją. Nie należy natomiast wykonywać żadnych prac przy odsłoniętych częściach instalacji.

• Nie zdejmuj osłony rozdzielnicy i nie dotykaj przewodów ani zacisków.
• Nie demontuj gniazd, puszek, opraw i urządzeń podłączonych na stałe.
• Nie łącz przewodu neutralnego N z ochronnym PE.
• Nie mostkuj, nie blokuj i nie omijaj RCD.
• Nie zastępuj różnicówki zwykłym wyłącznikiem nadprądowym.
• Nie montuj aparatu o wyższym IΔn tylko po to, aby wyłączenia ustały.
• Nie dobieraj samodzielnie typu AC, A, F lub B bez projektu, danych odbiorników i pomiarów.
• Nie wykonuj kolejnych prób z urządzeniem, po którego podłączeniu RCD ponownie zadziałał.

Typowym błędem jest traktowanie skutecznego ponownego załączenia jako dowodu, że instalacja jest sprawna. Jeżeli zabezpieczenie wyłączyło tylko raz, warto zanotować okoliczności: pogodę, godzinę, pracujące urządzenia i etap ich programu. Powtarzające się zadziałania wymagają ustalenia przyczyny, nawet jeśli po pewnym czasie dźwignia pozostaje w pozycji załączonej.

Jakie pomiary powinien wykonać elektryk

Zakres badania zależy od objawu, rodzaju instalacji i podłączonych urządzeń. Samo naciśnięcie TEST lub ponowne załączenie aparatu nie potwierdza sprawności ochrony.

• Pomiar prądu i czasu zadziałania RCD pozwala sprawdzić, czy aparat wyzwala w odpowiednim zakresie.
• Pomiar rezystancji izolacji pomaga wykryć zawilgocenie oraz uszkodzenia przewodów i odbiorników.
• Sprawdzenie ciągłości przewodów ochronnych służy ocenie drogi ochronnej dostępnych części przewodzących.
• Pomiar prądów upływu pozwala ocenić poszczególne obwody oraz sumę upływów wielu urządzeń.
• Kontrola przewodów neutralnych może ujawnić pomieszanie obwodów, wspólny neutralny albo połączenie N z PE za RCD.
• Sprawdzenie odbiorników podłączonych na stałe obejmuje urządzenia, których użytkownik nie odłączy przez wyjęcie wtyczki.

Przed wizytą elektryka zapisz, kiedy nastąpiło wyłączenie, jaka była pogoda, które urządzenia pracowały i czy problem pojawił się po remoncie. Informacja, że RCD wyłącza zawsze po kilku minutach grzania zmywarki, jest bardziej przydatna niż stwierdzenie, że zabezpieczenie działa losowo. Po wierceniu lub kuciu zaznacz miejsca prac, nawet jeśli nie widać uszkodzonego przewodu.

Kontrole okresowe instalacji i wymagania

Według stanu prawnego na 30 października 2026 r. instalacja elektryczna budynku podlega kontroli co najmniej raz na 5 lat. Kontrola obejmuje między innymi stan połączeń, osprzętu, zabezpieczeń, środków ochrony przeciwporażeniowej, rezystancję izolacji przewodów i uziemienia. Informacje o zakresie oraz osobach uprawnionych do wykonywania takich kontroli publikuje Główny Urząd Nadzoru Budowlanego.

Kontrole instalacji elektrycznych mogą wykonywać osoby z kwalifikacjami wymaganymi przy dozorze nad eksploatacją instalacji i sieci. Okresowe używanie przycisku TEST przez mieszkańca jest czynnością eksploatacyjną, a nie zamiennikiem kontroli i pomiarów.

Na wskazany dzień stosowane są dotychczasowe przepisy techniczno-budowlane w okresie przejściowym rozpoczętym 20 września 2026 r. Dotychczasowe Warunki Techniczne przewidują stosowanie urządzeń różnicowoprądowych uzupełniających podstawową ochronę przeciwporażeniową i ochronę przed pożarem. Punktem odniesienia dla ochrony przeciwporażeniowej pozostaje PN-HD 60364-4-41:2017-09 wraz ze zmianami. Bez dokumentacji instalacji i dostępu do właściwego zakresu normy nie należy przypisywać jej bardziej szczegółowych wymagań dotyczących konkretnego przypadku.
