Czy projekt domu powinien uwzględniać ładowarkę EV?

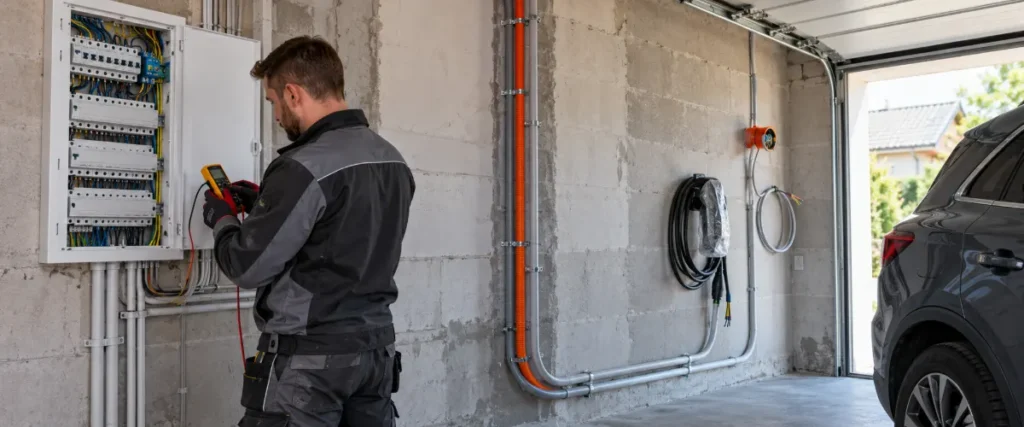

Projekt nowego domu powinien uwzględniać co najmniej infrastrukturę potrzebną do przyszłego ładowania samochodu elektrycznego, nawet jeśli zakup auta nie jest jeszcze przesądzony. Nie oznacza to konieczności natychmiastowego zamawiania wallboxa. Najważniejsze są dobrze zaplanowana trasa kablowa, rezerwa w rozdzielnicy, bilans mocy, miejsce montażu urządzenia i możliwość dynamicznego zarządzania obciążeniem.

Takie przygotowanie jest najłatwiejsze przed wykonaniem tynków, elewacji, podjazdu i ogrodu. Późniejsza modernizacja może wymagać kucia ścian, rozbierania nawierzchni, prowadzenia przewodów po elewacji albo wymiany rozdzielnicy. Dlatego decyzję warto podjąć na etapie projektu instalacji elektrycznej, nawet jeśli sam wallbox pojawi się dopiero za kilka lat.

Czy projekt domu powinien przewidywać ładowanie EV?

Tak. W większości nowych domów racjonalnym minimum jest przygotowanie instalacji pod przyszły punkt ładowania. Nie trzeba przy tym wybierać konkretnego modelu stacji. Technologia, wymagania komunikacyjne i parametry samochodu mogą się zmienić do czasu zakupu, natomiast trasę przewodu i wielkość rozdzielnicy najlepiej ustalić przed rozpoczęciem prac instalacyjnych.

Najczęściej warto przyjąć instalację trójfazową przygotowaną z myślą o ładowaniu z mocą do 11 kW. Jest to punkt odniesienia, a nie gotowa recepta dla każdego budynku. Ostateczne rozwiązanie zależy od warunków przyłączenia, dostępnej mocy, odległości od rozdzielnicy, sposobu ułożenia kabla i pozostałych odbiorników w domu.

Pominięcie ładowania EV w projekcie bywa pozorną oszczędnością. Po zakończeniu budowy problemem może okazać się nie tylko brak kabla. Rozdzielnica może nie mieć miejsca na aparaturę zabezpieczającą, trasa przez gotowy podjazd może być niedostępna, a moc przyłączeniowa niewystarczająca przy jednoczesnej pracy pompy ciepła, płyty indukcyjnej i ładowarki.

Co powinno znaleźć się w projekcie instalacji?

Polecenie „doprowadzić kabel do garażu” jest zbyt ogólne. Projektant potrzebuje informacji o miejscu parkowania, przewidywanym sposobie ładowania i wyposażeniu energetycznym całego domu. Inaczej projektuje się krótki obwód do urządzenia na ścianie garażu, a inaczej zasilanie słupka przy wiacie lub stanowisku oddalonym od budynku.

Projekt powinien obejmować:

• lokalizację samochodu i przewidywane miejsce montażu wallboxa;
• trasę od rozdzielnicy do garażu, wiaty lub miejsca postojowego;
• planowaną liczbę faz i docelowy poziom mocy ładowania;
• dobór przewodu do długości trasy, sposobu ułożenia i zabezpieczenia;
• ochronę kabla przed wilgocią, temperaturą i uszkodzeniem mechanicznym;
• rezerwę modułów w rozdzielnicy na zabezpieczenia, licznik, stycznik lub sterownik;
• bilans mocy obejmujący wszystkie większe odbiorniki w budynku;
• trasę komunikacyjną potrzebną do dynamicznego sterowania mocą;
• współpracę z instalacją fotowoltaiczną, magazynem energii lub automatyką domową;
• możliwość przygotowania drugiego punktu ładowania.

Trzeba również przemyśleć sposób parkowania. Urządzenie zamontowane po niewłaściwej stronie stanowiska może wymuszać przeciąganie kabla za autem albo przez ciąg pieszy. Warto uwzględnić, że kolejne auto może mieć gniazdo ładowania w innym miejscu niż samochód brany pod uwagę podczas budowy.

Jeżeli układ miejsc postojowych nie jest jeszcze ostateczny, można przewidzieć kilka możliwych wyjść rury osłonowej lub zaplanować dostępny punkt rozdziału. Nie należy jednak prowadzić przewodów bez określonego celu. Każdy dodatkowy punkt wpływa na trasę, zabezpieczenia i sposób zarządzania obciążeniem.

11 czy 22 kW: jaka moc ładowania ma sens w domu?

Dla typowego domu jednorodzinnego najbardziej uniwersalnym celem projektowym jest instalacja trójfazowa przygotowana pod 11 kW. Taka moc oznacza orientacyjnie 16 A na każdej fazie i odpowiada możliwościom wielu pokładowych ładowarek AC stosowanych w samochodach elektrycznych.

Wallbox 22 kW wymaga około 32 A na każdej fazie, a więc znacznie większej dostępnej mocy. Nie każdy samochód wykorzysta ten parametr. Jeżeli pokładowa ładowarka auta przyjmuje z sieci AC maksymalnie 11 kW, stacja 22 kW nadal będzie ładować pojazd z mocą nieprzekraczającą możliwości samochodu.

Podane czasy wynikają z prostego podzielenia 42 kWh przez moc nominalną. To przykład odpowiadający uzupełnieniu energii od 10 do 80 procent w baterii o pojemności 60 kWh. Rzeczywiste ładowanie potrwa dłużej z powodu strat, temperatury akumulatora, bilansowania ogniw, ograniczeń samochodu i okresowego zmniejszania mocy przez system zarządzania obciążeniem.

Projektowanie 22 kW wyłącznie „na zapas” nie zawsze jest ekonomiczne. Często korzystniejsza jest odpowiednio ułożona rura osłonowa, możliwość późniejszej wymiany kabla oraz dynamiczne zarządzanie mocą. Decyzję o 22 kW warto podejmować dopiero po sprawdzeniu warunków przyłączenia, potrzeb użytkownika i możliwości pojazdu.

Bilans mocy musi obejmować cały dom

Samochód może pobierać energię przez kilka godzin, dlatego wallbox należy traktować jako znaczące i długotrwałe obciążenie. W bilansie trzeba uwzględnić jednoczesną pracę pompy ciepła, płyty indukcyjnej, piekarnika, grzałki zasobnika, ogrzewania elektrycznego, klimatyzacji oraz innych urządzeń o dużej mocy.

Nie należy po prostu sumować mocy znamionowych wszystkich urządzeń i na tej podstawie samodzielnie dobierać przyłącza. Projektant bierze pod uwagę sposób użytkowania, możliwą jednoczesność pracy, podział odbiorników na fazy oraz warunki określone przez operatora. Wynik trzeba odnieść do mocy przyłączeniowej i wartości zabezpieczenia przedlicznikowego.

Fotowoltaika nie rozwiązuje automatycznie problemu dostępnej mocy. Samochód często ładuje się wieczorem lub nocą, gdy instalacja PV nie produkuje energii. Z kolei ładowanie nadwyżkami w ciągu dnia wymaga zgodności wallboxa, układu pomiarowego i sterowania. W przypadku magazynu energii trzeba dodatkowo ustalić priorytety przepływu energii.

Jak działa dynamiczne zarządzanie obciążeniem?

Dynamic load balancing mierzy aktualny pobór budynku i dostosowuje prąd ładowania samochodu. Gdy włączają się inni duzi odbiorcy, system ogranicza wallbox. Po zmniejszeniu zużycia może ponownie podnieść moc ładowania. Rozwiązanie pomaga wykorzystać dostępną moc bez częstego wyłączania zabezpieczenia przedlicznikowego.

Nie oznacza to jednak, że system zawsze pozwoli uniknąć zwiększenia mocy umownej. Skutek zależy od obciążeń domu, parametrów przyłącza i oczekiwanego czasu ładowania. Zarządzanie mocą nie zastępuje też prawidłowo dobranego przewodu, ochrony nadprądowej ani ochrony różnicowoprądowej.

Projekt powinien przewidywać komunikację między punktem pomiaru a wallboxem. Zależnie od systemu może być potrzebny dedykowany licznik, przewód Ethernet, magistrala komunikacyjna lub łączność bezprzewodowa. Nawet jeśli urządzenie nie zostało jeszcze wybrane, warto ułożyć pustą rurę teletechniczną między rozdzielnicą a miejscem montażu.

Garaż, wiata czy podjazd: jak zaplanować trasę?

Najłatwiejszy do wykonania jest zwykle obwód do wallboxa umieszczonego na ścianie garażu znajdującego się blisko rozdzielnicy. Krótka trasa ułatwia ograniczenie spadku napięcia i ochronę przewodu. Urządzenie nadal musi być dobrane do warunków w miejscu montażu, w tym wilgoci, temperatury i ryzyka uszkodzeń.

Przy garażu wolnostojącym, wiacie lub stanowisku na podjeździe konieczne może być wykonanie odcinka ziemnego. Rurę osłonową trzeba ułożyć przed wykonaniem docelowej nawierzchni. Powinna umożliwiać przeciągnięcie przewodu bez rozbierania kostki, mieć łagodne zmiany kierunku i odpowiednio zabezpieczone wyjście z ziemi.

Słupek z urządzeniem należy chronić przed uderzeniem samochodu. Trzeba także sprawdzić, czy przewód ładowania nie będzie leżał na ciągu pieszym, przejeździe lub miejscu, w którym gromadzi się woda. Jeśli urządzenie jest dostępne od strony ulicy, przydatna może być kontrola dostępu, ale jej sposób zależy od wybranego wallboxa.

Nie ma jednego przekroju kabla dla 11 kW

Przekroju przewodu nie można dobrać wyłącznie na podstawie mocy ładowarki. Znaczenie mają długość trasy, sposób ułożenia, temperatura, grupowanie kabli, warunki odprowadzania ciepła, dopuszczalny spadek napięcia i wartość zabezpieczenia. Trzeba również uwzględnić odcinki prowadzone w izolacji cieplnej, ziemi albo we wspólnym kanale z innymi obciążonymi przewodami.

Spotykane zalecenie 5 × 2,5 mm² dla 11 kW nie jest uniwersalną receptą. W konkretnych warunkach projektowych może być potrzebny większy przekrój. Z drugiej strony przewymiarowanie kabla bez sprawdzenia zacisków urządzenia, trasy i kosztów także nie zastępuje projektu.

Jeżeli w przyszłości mają pojawić się dwa samochody, można rozważyć dwa punkty współdzielące dostępną moc. Nie musi to oznaczać jednoczesnego poboru pełnej mocy przez oba urządzenia. Konieczny jest jednak kompatybilny system sterowania, odpowiednio zaplanowane obwody oraz miejsce na aparaturę.

Dedykowany obwód i właściwe zabezpieczenia

Wallbox powinien mieć dedykowany obwód końcowy. Nie należy podłączać go do przypadkowego obwodu gniazd garażowych. Ochronę nadprądową, różnicowoprądową, przekrój przewodu i sposób realizacji ochrony przeciwporażeniowej dobiera się do projektu, układu sieci oraz instrukcji konkretnego urządzenia.

Rodzaj wyłącznika różnicowoprądowego nie wynika wyłącznie z mocy wallboxa. Istotne jest między innymi to, czy urządzenie ma wbudowaną detekcję prądu różnicowego DC 6 mA. Wallbox z taką funkcją może, jeśli przewiduje to jego dokumentacja i projekt, współpracować z zewnętrznym RCD typu A. Gdy odpowiedniej detekcji nie ma, może być wymagany RCD typu B albo inne rozwiązanie określone przez producenta i projektanta.

Przy wyborze urządzenia warto sprawdzić:

• obecność detekcji DC i wymagania wobec zabezpieczeń zewnętrznych;
• obsługę dynamicznego zarządzania mocą;
• zgodność z licznikiem lub systemem pomiarowym;
• możliwość ładowania nadwyżkami z PV;
• warunki montażu i odpowiedni stopień ochrony obudowy;
• wersję z przewodem albo gniazdem Type 2;
• sposób ograniczania prądu i autoryzacji użytkownika;
• wymaganą przestrzeń montażową i sposób wprowadzenia przewodu.

Rozdzielnica musi mieć miejsce nie tylko na jedno zabezpieczenie. W zależności od projektu mogą być potrzebne osobne moduły na ochronę nadprądową i różnicowoprądową, licznik, stycznik, sterownik zarządzania mocą oraz ochronę przepięciową. Zakres aparatury trzeba ustalić przed zamówieniem rozdzielnicy.

Jak przygotować nowy dom pod ładowanie krok po kroku?

1. Wskaż miejsce parkowania. Określ położenie auta, stronę planowanego montażu urządzenia i możliwe miejsce dla drugiego samochodu.
2. Ustal sposób użytkowania. Oszacuj dzienne przebiegi, typowe godziny postoju oraz to, czy auto będzie ładowane nocą, czy z nadwyżek PV.
3. Zbierz dane o dużych odbiornikach. Przekaż projektantowi informacje o pompie ciepła, płycie indukcyjnej, grzałkach, klimatyzacji, ogrzewaniu elektrycznym, PV i magazynie energii.
4. Sprawdź warunki przyłączenia. Projektant powinien porównać planowane obciążenia z dostępną mocą i zabezpieczeniem przedlicznikowym.
5. Przyjmij docelowy poziom mocy. Dla wielu nowych domów będzie to 11 kW, ale wynik powinien wynikać z bilansu i potrzeb, a nie z samej popularności tej wartości.
6. Zaprojektuj trasę zasilającą. Trzeba określić długość, sposób ułożenia, przejścia przez przegrody, odcinki ziemne oraz ochronę mechaniczną.
7. Zostaw rezerwę w rozdzielnicy. Należy przewidzieć przestrzeń na komplet aparatury wymaganej przez projekt i wybrane później urządzenie.
8. Przygotuj komunikację. Warto doprowadzić przewód albo pustą rurę między rozdzielnicą, punktem pomiarowym i miejscem wallboxa.
9. Wykonaj obwód zgodnie z projektem. Nie wolno samodzielnie zmniejszać przekroju przewodu ani podwyższać wartości zabezpieczenia.
10. Zleć pomiary i konfigurację. Przed rozpoczęciem użytkowania instalacja musi zostać sprawdzona, a ograniczenia mocy ustawione zgodnie z projektem i warunkami przyłącza.

Jeśli wallbox nie jest montowany od razu, przygotowany przewód powinien zostać bezpiecznie zakończony, zabezpieczony przed przypadkowym dotknięciem i jednoznacznie opisany. Pusta rura musi zachować drożność. Warto pozostawić pilot umożliwiający późniejsze przeciągnięcie kabla.

Wallbox teraz, kompletna instalacja czy tylko kanał?

W większości nowych domów najlepszym wyborem jest kompletna, zaprojektowana infrastruktura bez kupowania wallboxa. Pozwala to zabezpieczyć trasę i miejsce w rozdzielnicy, a urządzenie dobrać później do samochodu, taryfy, fotowoltaiki oraz sposobu zarządzania energią.

Sam kanał rezerwowy jest rozsądnym minimum, gdy nie wiadomo jeszcze, czy auto będzie parkowało w garażu, pod wiatą czy przy ogrodzeniu. Rura musi jednak prowadzić w użyteczne miejsce i umożliwiać późniejszą wymianę przewodu. Wąski peszel z kilkoma ostrymi łukami nie stanowi funkcjonalnego przygotowania.

Co inwestor może ustalić sam, a co trzeba zlecić?

Decyzje, które może przygotować inwestor

Inwestor może określić miejsce parkowania, przewidywaną liczbę samochodów, typowe dzienne przebiegi, preferowane godziny ładowania oraz planowaną instalację PV lub magazyn energii. Może też wskazać, czy zależy mu na ładowaniu z nadwyżek i czy urządzenie będzie dostępne od strony ulicy.

Zadania dla projektanta i elektryka

Dobór przewodu, zabezpieczeń, aparatury różnicowoprądowej, sposobu uziemienia i wartości dopuszczalnego obciążenia należy do projektanta instalacji elektrycznych. Wykonanie połączeń oraz pomiary ochronne trzeba powierzyć elektrykowi z odpowiednimi kwalifikacjami.

Pomoc fachowca jest szczególnie ważna przy mocy 11 lub 22 kW, garażu wolnostojącym, trasie prowadzonej w ziemi, braku miejsca w rozdzielnicy, współpracy z PV i magazynem energii oraz potrzebie zwiększenia mocy przyłączeniowej. Specjalista powinien także sprawdzić instalację, jeśli nie jest znany układ sieci, stan uziemienia albo skuteczność ochrony przeciwporażeniowej.

Nie należy regularnie ładować auta z przypadkowego przedłużacza ani starego gniazda garażowego. Niedopuszczalne jest podwyższanie wartości zabezpieczenia bez sprawdzenia przewodu i warunków ochrony. Gdy gniazdo, wtyczka, kabel lub zaciski się nagrzewają, pojawia się zapach przegrzanej izolacji albo wyłączają się zabezpieczenia, ładowanie trzeba przerwać i zlecić kontrolę elektrykowi.

Czy prawo wymaga wallboxa w domu jednorodzinnym?

Opis wymagań prawnych w tym poradniku oparto na tekście jednolitym ustawy ogłoszonym w 2024 roku, Dz.U. 2024 poz. 1289. Na podstawie tego dokumentu w typowym nowym domu jednorodzinnym nie ma ogólnego obowiązku montażu prywatnego wallboxa. Wymagania ustawowe dotyczące infrastruktury kanałowej odnoszą się przede wszystkim do budynków związanych z więcej niż 10 stanowiskami postojowymi, czyli zwykle większych obiektów i zabudowy wielorodzinnej. Zakres regulacji opisuje ustawa o elektromobilności i paliwach alternatywnych, w szczególności art. 12a.

Przepisy mogą się zmieniać, dlatego przed zatwierdzeniem projektu trzeba sprawdzić aktualne brzmienie ustawy i wymagania odnoszące się do konkretnej inwestycji. Brak obowiązku montażu wallboxa nie zwalnia z zachowania zasad bezpieczeństwa, wykonania dedykowanego obwodu ani przeprowadzenia wymaganych pomiarów.

Technicznym odniesieniem dla instalacji zasilających pojazdy elektryczne jest PN-HD 60364-7-722:2019-01. Projektant powinien uwzględnić również instrukcję konkretnego urządzenia, układ sieci, warunki przyłączenia i rzeczywisty stan instalacji.

Wniosek jest prosty: brak prawnego obowiązku instalowania prywatnego wallboxa nie oznacza, że warto pominąć ten temat w projekcie. W nowym domu najbardziej racjonalne jest przygotowanie infrastruktury pod ładowanie, a zakup urządzenia odłożenie do chwili, gdy będą znane parametry samochodu i całego systemu energetycznego budynku.
