Wyłącznik krzyżowy: jak działa i kiedy jest potrzebny?

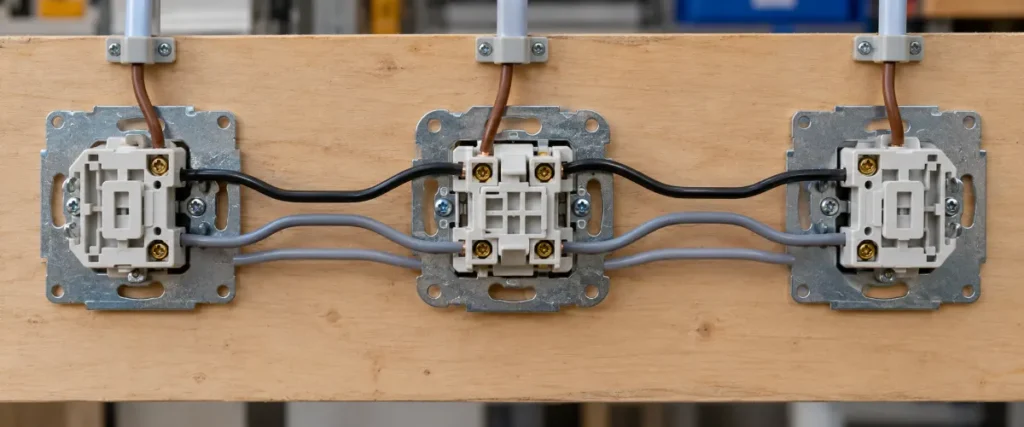

Wyłącznik krzyżowy, poprawniej nazywany łącznikiem krzyżowym, umożliwia sterowanie jednym obwodem oświetleniowym z co najmniej trzech miejsc. Nie pracuje samodzielnie w typowym układzie. Montuje się go pomiędzy dwoma łącznikami schodowymi, gdzie przełącza dwie żyły korespondencyjne na wprost albo na krzyż. Zmiana położenia dowolnego klawisza zmienia przebieg toru elektrycznego, dlatego z każdego punktu można zarówno zapalić, jak i zgasić światło.

Zasada działania jest prosta, ale wykonanie połączeń w instalacji 230 V wymaga prawidłowego rozpoznania przewodów, dobrania osprzętu i przeprowadzenia pomiarów. Poniższy poradnik wyjaśnia sposób pracy układu oraz pomaga go zaplanować. Nie jest instrukcją podłączania przewodów i nie zastępuje schematu producenta ani kontroli elektryka.

Jak działa łącznik krzyżowy: dwa tory i dwa ustawienia

Typowy pojedynczy łącznik krzyżowy ma dwie pary zacisków i dwa stany pracy. W pierwszym ustawieniu wewnętrzne styki łączą dwa tory na wprost. W drugim zamieniają je miejscami, czyli prowadzą połączenia na krzyż. Ruch klawisza powoduje jednoczesną zmianę konfiguracji obu torów.

Najłatwiej wyobrazić sobie dwie równoległe drogi. W jednym położeniu mechanizmu pierwsza droga prowadzi dalej jako pierwsza, a druga jako druga. Po przełączeniu pierwsza droga zostaje skierowana na wyjście drugiej, a druga na wyjście pierwszej. Łącznik nie przypisuje więc lampie stałego stanu „włączona” lub „wyłączona”. Zmienia wyłącznie układ połączeń pomiędzy aparatami znajdującymi się po jego obu stronach.

Na jednym końcu klasycznego układu znajduje się łącznik schodowy, który kieruje tor fazowy na jedną z dwóch żył korespondencyjnych. Na drugim końcu kolejny łącznik schodowy wybiera jeden z torów prowadzących w stronę oprawy. Umieszczony pomiędzy nimi łącznik krzyżowy decyduje, czy kolejność torów zostanie zachowana, czy zamieniona.

Jeżeli po aktualnym ustawieniu wszystkich mechanizmów istnieje ciągła droga toru fazowego do oprawy, lampa świeci. Przełączenie dowolnego z łączników zmienia tę ciągłość i stan oświetlenia. Dotyczy to zarówno aparatów schodowych na końcach, jak i każdego aparatu krzyżowego znajdującego się pomiędzy nimi.

Dwa tory i dwa ustawienia: na wprost albo na krzyż. Przełączenie dowolnego klawisza zmienia konfigurację obwodu, dlatego światłem można sterować z każdego punktu.

Przewody neutralny N oraz ochronny PE nie pełnią funkcji żył korespondencyjnych. Prowadzi się je do oprawy zgodnie z projektem instalacji. Schemat pokazujący oddzielne tory L, N i PE oraz układ schodowy, krzyżowy, schodowy znajduje się w materiale dydaktycznym Politechniki Białostockiej. Podczas rzeczywistego montażu pierwszeństwo zawsze ma jednak dokumentacja konkretnego mechanizmu i projekt danego obwodu.

Ile łączników potrzeba do sterowania z 2, 3, 4 i 5 miejsc?

W klasycznym układzie jednego obwodu oświetleniowego stosuje się dwa łączniki schodowe. Jeden znajduje się na początku, a drugi na końcu układu. Każdy dodatkowy punkt sterowania umieszczony pomiędzy nimi wymaga jednego łącznika krzyżowego.

Dla N punktów sterowania można przyjąć prostą zależność: 2 łączniki schodowe oraz N minus 2 łączniki krzyżowe. Wzór dotyczy klasycznego układu przewodowego, a nie instalacji z przekaźnikiem bistabilnym, przyciskami chwilowymi lub systemem automatyki.

Trzeciego łącznika schodowego nie dodaje się w środkowej części takiego obwodu zamiast krzyżowego. Aparaty schodowe pozostają na obu końcach, natomiast pomiędzy nimi mogą znajdować się jeden, dwa lub kolejne łączniki krzyżowe. Zastosowanie niewłaściwego mechanizmu może spowodować, że światło będzie działało tylko przy wybranym ustawieniu pozostałych klawiszy.

Choć liczba punktów pośrednich może być zwiększana, nie oznacza to, że klasyczny układ będzie zawsze najbardziej praktyczny. Każdy kolejny aparat wymaga zaplanowania przewodów, miejsca w puszce i następnych połączeń. Przy rozbudowanym sterowaniu warto porównać takie rozwiązanie z przekaźnikiem bistabilnym.

Planowanie układu krok po kroku

Inwestor może samodzielnie przygotować założenia funkcjonalne bez otwierania puszek i ingerowania w instalację. Najlepiej zrobić to przed ułożeniem przewodów, tynkowaniem i montażem stałej zabudowy.

1. Określ jeden obwód lub grupę lamp. Zapisz, które źródła światła mają zawsze reagować razem. Łącznik świecznikowy obsługujący dwie grupy lamp jest innym rozwiązaniem niż układ krzyżowy jednego obwodu.
2. Policz punkty sterowania. Uwzględnij wejścia do pomieszczenia, poziomy schodów, końce korytarza oraz miejsca przy łóżku lub wyjściu na taras.
3. Wyznacz dwa skrajne punkty. W klasycznym układzie przewiduje się tam łączniki schodowe.
4. Zaznacz punkty pośrednie. Każdy z nich będzie wymagał łącznika krzyżowego, jeżeli pozostajesz przy klasycznej instalacji przewodowej.
5. Porównaj dostępne rozwiązania. Przy kilku punktach pośrednich poproś elektryka o zestawienie układu schodowo-krzyżowego z przekaźnikiem bistabilnym lub właściwie dobraną automatyką.
6. Wybierz spójny system osprzętu. Mechanizmy, klawisze, ramki i elementy podnoszące stopień ochrony powinny być ze sobą kompatybilne.
7. Przekaż założenia elektrykowi. Fachowiec powinien dobrać trasę i rodzaj przewodów, wykonać połączenia oraz przeprowadzić kontrolę i wymagane pomiary.

Warto nanieść wszystkie punkty na rzut pomieszczenia i opisać, którą lampą mają sterować. Pozwala to wychwycić pominięte miejsce jeszcze przed pracami wykończeniowymi. Dodanie punktu przy łóżku lub na końcu korytarza po wykonaniu tynków może oznaczać przerabianie tras przewodów, puszek i gotowych powierzchni.

Łącznik schodowy a krzyżowy: różnice ukryte pod klawiszem

Łącznik schodowy ma zwykle trzy zaciski: jeden wspólny i dwa przełączane. Typowy pojedynczy łącznik krzyżowy ma cztery zaciski tworzące dwie pary. Z zewnątrz oba aparaty mogą wyglądać prawie identycznie, dlatego nie należy rozpoznawać ich wyłącznie po klawiszu albo ramce.

Określenia „włącznik krzyżowy” i „wyłącznik krzyżowy” są powszechne i zrozumiałe. W dokumentacji technicznej oraz katalogach częściej występuje jednak nazwa „łącznik krzyżowy”. Jest dokładniejsza, ponieważ aparat nie tylko przerywa przepływ prądu, lecz przede wszystkim przełącza konfigurację dwóch torów.

Łącznika krzyżowego nie należy też mylić z łącznikiem świecznikowym. Mechanizm świecznikowy służy zazwyczaj do niezależnego sterowania dwiema grupami źródeł światła. Najczęściej ma dwa klawisze, lecz sama liczba klawiszy nie przesądza o funkcji urządzenia.

Innym aparatem jest przycisk chwilowy, nazywany również dzwonkowym. Po zwolnieniu nacisku wraca on do pozycji początkowej. Może współpracować na przykład z przekaźnikiem bistabilnym. Klawisz mechanicznego łącznika schodowego lub krzyżowego pozostaje natomiast w pozycji zajętej po przełączeniu.

Dlaczego klawisz nie ma stałej pozycji ON i OFF?

W układzie wielopunktowym góra klawisza nie oznacza zawsze włączenia, a dół wyłączenia. Stan lampy zależy od łącznego ustawienia wszystkich aparatów. Po zgaszeniu światła w innym miejscu ten sam klawisz może następnym razem zapalić lampę po ruchu w kierunku przeciwnym niż wcześniej.

Nie jest to objaw usterki. Każdy mechanizm zmienia tylko fragment drogi elektrycznej. Dopiero konfiguracja całego układu decyduje, czy tor prowadzący do oprawy jest ciągły. Z tego powodu na pojedynczym klawiszu nie można wiarygodnie oznaczyć stałych pozycji „włączone” i „wyłączone”.

Klasyczny układ nie zapewnia również jednoznacznej informacji o stanie lampy widocznej na każdym łączniku. Jeśli potrzebna jest sygnalizacja, sterowanie scenami lub obsługa z aplikacji, trzeba rozważyć inne rozwiązanie zaprojektowane pod te funkcje.

Jak dobrać mechanizm, parametry i elementy systemu?

Dobór należy zacząć od sprawdzenia funkcji aparatu, liczby i oznaczeń zacisków, sposobu montażu oraz parametrów znamionowych. Popularne mechanizmy domowe są oferowane między innymi z oznaczeniem 10 AX, 250 V~, ale nie jest to parametr uniwersalny dla wszystkich łączników. Obowiązują wartości podane na konkretnym produkcie i w jego dokumentacji.

Oznaczenie AX wskazuje kategorię aparatu przystosowanego również do określonych obciążeń oświetleniowych o podwyższonym prądzie załączania. Nie oznacza jednak, że każdy łącznik 10 AX może współpracować z dowolną liczbą źródeł LED. Zasilacze i układy elektroniczne lamp mogą generować znaczny prąd rozruchowy, dlatego trzeba uwzględnić dokumentację zarówno łącznika, jak i źródeł światła.

Podczas kompletowania osprzętu należy sprawdzić kilka elementów:

• Mechanizm musi realizować właściwą funkcję i pasować do przewidzianego sposobu montażu.
• Klawisz powinien być przeznaczony do danego mechanizmu i konkretnej serii.
• Ramka musi odpowiadać systemowi osprzętu oraz liczbie stanowisk.
• Puszka powinna zapewniać wystarczająco dużo miejsca na mechanizm i ułożenie przewodów bez ich uszkadzania.
• Uszczelki i elementy ochronne muszą być przewidziane przez producenta, jeśli osprzęt ma osiągnąć deklarowany podwyższony stopień ochrony.

Nawet elementy tej samej marki nie zawsze są kompatybilne między różnymi seriami. Przypadkowe połączenie mechanizmu, klawisza i ramki może uniemożliwić stabilny montaż, pozostawić szczeliny lub wpłynąć na deklarowane właściwości osprzętu.

Nie można również zakładać, że cztery zaciski są rozmieszczone i oznaczone identycznie u wszystkich producentów. Pary mogą być wskazane cyframi, strzałkami, literami albo graficznym schematem. Dokumentacja i oznaczenia konkretnego aparatu mają pierwszeństwo przed ogólnym rysunkiem znalezionym w internecie.

Układ klasyczny czy przekaźnik bistabilny?

Dla dwóch miejsc sterowania wystarczają zazwyczaj dwa łączniki schodowe. Przy trzech lub czterech punktach naturalnym rozwiązaniem jest układ schodowy, jeden lub dwa krzyżowe, schodowy. Nie wymaga on dodatkowego modułu sterującego i korzysta ze standardowych mechanizmów dostępnych w wielu seriach osprzętu.

Przy większej liczbie miejsc warto rozważyć przekaźnik bistabilny współpracujący z przyciskami chwilowymi. Każde krótkie naciśnięcie przycisku wysyła impuls zmieniający stan przekaźnika. Jest to inna koncepcja instalacji, dlatego nie należy zastępować łączników przyciskami bez projektu i sprawdzenia sposobu okablowania.

Nie ma jednej granicy, po której przekaźnik zawsze staje się lepszy. Decyzja zależy od liczby punktów, przebiegu przewodów, miejsca na aparat sterujący, rodzaju oświetlenia i oczekiwanych funkcji. Trzeba ją podjąć przed ułożeniem instalacji. Zmiana koncepcji po wykonaniu tynków może wymagać przerabiania puszek, rozdzielnicy lub tras kablowych.

Co można zrobić samodzielnie, a co zlecić elektrykowi?

Samodzielnie można określić liczbę i położenie punktów sterowania, zaznaczyć je na rzucie, wybrać wygląd osprzętu oraz opisać, które lampy mają reagować razem. Można także sprawdzić karty katalogowe elementów i przygotować listę oczekiwanych funkcji.

Identyfikację żył, montaż, demontaż, naprawę, wykonywanie połączeń i pomiary instalacji 230 V należy powierzyć osobie mającej odpowiednią wiedzę, doświadczenie oraz kwalifikacje wymagane dla danego zakresu prac. Błąd może doprowadzić do porażenia, zwarcia, pożaru albo pozostawienia napięcia na elemencie, który użytkownik uważa za odłączony.

Samo zgaszenie lampy klawiszem nie oznacza bezpiecznego braku napięcia w puszce. Prosty próbnik neonowy również nie jest wystarczającą podstawą do wiarygodnego potwierdzenia braku napięcia. Potrzebne są właściwa procedura, odpowiedni przyrząd i umiejętność oceny wyniku.

Elektryka należy wezwać szczególnie wtedy, gdy:

• nie ma dokumentacji obwodu ani czytelnych oznaczeń przewodów;
• w puszce znajduje się więcej żył, niż wynika z prostego schematu;
• instalacja jest aluminiowa, stara lub była wcześniej przerabiana;
• kolory żył są niejednoznaczne albo nie odpowiadają spodziewanym funkcjom;
• trzeba doprowadzić dodatkowe przewody pomiędzy puszkami;
• nie można pewnie zidentyfikować toru fazowego i żył korespondencyjnych;
• potrzebne są pomiary potwierdzające prawidłowość i bezpieczeństwo instalacji;
• po przełączeniu wyłącza się zabezpieczenie nadprądowe lub różnicowoprądowe.

Przepisy dotyczące kwalifikacji przy eksploatacji urządzeń, instalacji i sieci zaliczają montaż, demontaż, naprawę oraz czynności kontrolno-pomiarowe do prac eksploatacyjnych. Instalacje do 1 kV znajdują się w grupie objętej rozporządzeniem, a w przypadkach wskazanych przepisami prace wymagają odpowiednich kwalifikacji. Poradnika wyjaśniającego zasadę działania nie należy więc traktować jako instrukcji wykonywania instalacji.

Migotanie, trzaski i działanie tylko w jednej konfiguracji

Jeżeli światło można przełączać tylko z jednego miejsca albo działa wyłącznie przy określonym ustawieniu pozostałych klawiszy, możliwą przyczyną jest pomylenie zacisków, użycie niewłaściwego typu mechanizmu, uszkodzenie aparatu lub przerwanie jednej z żył. Nie należy usuwać takiej usterki przez przekładanie przewodów metodą prób i błędów.

Migotanie LED może wynikać z uszkodzonego źródła, problemu z zasilaczem, luźnego styku, nieprawidłowo dobranego podświetlenia klawisza albo usterki w obwodzie. Jeśli pojawiło się po wymianie osprzętu, elektryk powinien sprawdzić połączenia i zgodność zastosowanych elementów. Sama niewielka suma mocy lamp nie przesądza o prawidłowej współpracy, ponieważ zasilacze LED mogą powodować wysoki prąd rozruchowy.

Nagrzewanie mechanizmu, trzaski, zapach spalenizny i ślady nadpalenia wymagają zaprzestania korzystania z obwodu oraz pilnej kontroli fachowca. Dalsza eksploatacja może pogorszyć stan zacisków i izolacji. Tak samo trzeba postąpić, gdy podczas przełączania zadziała zabezpieczenie nadprądowe lub różnicowoprądowe.

Przed zakupem zamiennika należy ustalić funkcję i parametry starego mechanizmu, a nie kierować się wyłącznie wyglądem klawisza lub nazwą widoczną na ramce. Pod podobną osłoną może znajdować się łącznik schodowy, krzyżowy, przycisk chwilowy albo element elektronicznego systemu sterowania.

Dla trzech lub czterech punktów najczęściej wystarcza klasyczny układ z dwoma łącznikami schodowymi i odpowiednią liczbą krzyżowych. Przy pięciu lub większej liczbie miejsc warto przed wykonaniem instalacji porównać go z przekaźnikiem bistabilnym. Niezależnie od wybranej koncepcji oznaczenia konkretnego mechanizmu i dokumentacja producenta są ważniejsze niż kolory żył oraz przypadkowe schematy z internetu.
