YDYp 3×1,5 czy 3×2,5? Przewód do światła i gniazd

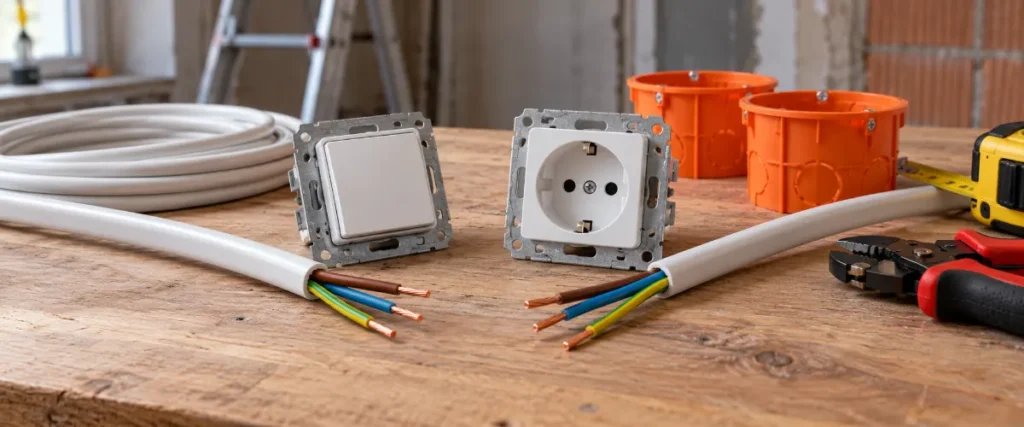

YDYpżo 3×1,5 mm² jest typowym punktem wyjścia dla domowych obwodów oświetleniowych, a YDYpżo 3×2,5 mm² dla obwodów zwykłych gniazd 230 V. Nie jest to jednak sztywna para wynikająca z jednego przepisu. Przekrój trzeba skoordynować z obciążeniem, zabezpieczeniem, długością trasy i sposobem ułożenia przewodu.

Większy przekrój nie naprawi błędnego projektu, a trzy żyły nie wystarczą do każdego układu sterowania oświetleniem. Osobnego sprawdzenia wymagają też urządzenia dużej mocy, łazienki, instalacje zewnętrzne, długie trasy i przewody prowadzone w izolacji cieplnej.

YDYp 3×1,5 czy 3×2,5: tabela zastosowań

W praktyce często spotyka się obwód oświetleniowy 3×1,5 mm² zabezpieczony wyłącznikiem nadprądowym 10 A oraz obwód gniazd 3×2,5 mm² z zabezpieczeniem 16 A. Takiego zestawienia nie wolno jednak traktować jako automatycznej reguły. Dopuszczalne rozwiązanie zależy również od sposobu prowadzenia przewodu, temperatury otoczenia, grupowania obwodów, wymaganej ochrony zwarciowej i wyników obliczeń.

Dla orientacji 10 A przy napięciu 230 V odpowiada około 2,3 kW, a 16 A około 3,68 kW. Nie są to jednak wartości określające „moc przewodu”. To jedynie iloczyn napięcia i prądu. Właściwy dobór dotyczy całego obwodu, a nie samego odcinka przewodu.

Co oznacza YDYp 3×1,5 lub 3×2,5?

YDYp to płaski przewód instalacyjny z miedzianymi żyłami jednodrutowymi, izolacją PVC i powłoką PVC. Liczba przed znakiem mnożenia określa liczbę żył. Oznaczenie 3×1,5 informuje więc o trzech żyłach, z których każda ma przekrój znamionowy 1,5 mm². Analogicznie 3×2,5 oznacza trzy żyły o przekroju 2,5 mm² każda.

Wartość podawana w milimetrach kwadratowych jest przekrojem żyły, a nie jej średnicą. Nie należy więc porównywać przewodów na podstawie samej grubości zewnętrznej powłoki. Wymiary całego przewodu zależą również od budowy izolacji i konstrukcji konkretnego wyrobu.

Do nowego jednofazowego obwodu należy wybierać wykonanie z oddzielnymi żyłami fazową L, neutralną N i ochronną PE. W ofertach można spotkać oznaczenie YDYpżo, gdzie skrót „żo” wskazuje obecność żyły żółto-zielonej. Opis handlowy powinien jednoznacznie potwierdzać układ żył, ponieważ samo hasło „YDYp 3×1,5” lub „YDYp 3×2,5” nie zastępuje sprawdzenia dokumentacji produktu.

YDYp jest przewodem instalacyjnym stosowanym w instalacjach stałych zgodnie z przeznaczeniem danego wyrobu. Płaska konstrukcja jest wygodna przy prowadzeniu typowych tras budynkowych, ale nie czyni z niego kabla uniwersalnego. Nie należy automatycznie przeznaczać go do gruntu, miejsc stale wilgotnych, ekspozycji na promieniowanie UV ani przestrzeni narażonych na uszkodzenia mechaniczne.

Dlaczego sam przekrój nie wystarcza?

Przekrój żyły wpływa między innymi na jej rezystancję, straty energii, spadek napięcia i nagrzewanie podczas przepływu prądu. W danych katalogowych dla miedzianych żył spotyka się maksymalną rezystancję w temperaturze 20°C wynoszącą 12,1 Ω/km dla przekroju 1,5 mm² oraz 7,41 Ω/km dla 2,5 mm². Większy przekrój ma więc mniejszą rezystancję, ale nie oznacza to, że zawsze jest najlepszym wyborem.

Obciążalność przewodu zależy od możliwości odprowadzania ciepła. Przewód prowadzony pod tynkiem pracuje w innych warunkach niż przewód w rurze, zamkniętym kanale albo warstwie izolacji cieplnej. Znaczenie ma też temperatura otoczenia i liczba innych obciążonych przewodów biegnących tą samą trasą.

• Sposób ułożenia: wełna mineralna i inne materiały termoizolacyjne utrudniają oddawanie ciepła.
• Grupowanie przewodów: kilka obciążonych obwodów w jednej rurze lub wiązce może wymagać uwzględnienia współczynników korekcyjnych.
• Długość trasy: wraz z długością rośnie spadek napięcia, a warunki ochrony zwarciowej mogą się pogarszać.
• Liczba obciążonych żył: ma wpływ na warunki cieplne przewodu.
• Rodzaj odbiornika: grzałka, silnik, sprężarka i urządzenie elektroniczne mogą stawiać instalacji różne wymagania.
• Zabezpieczenie: jego charakterystyka i prąd znamionowy muszą być skoordynowane z przewodem oraz parametrami obwodu.

Nie istnieje jedna uniwersalna maksymalna długość obwodu wykonanego przewodem 3×1,5 albo 3×2,5 mm². Podanie granicy 20, 30 czy 50 metrów bez danych o obciążeniu, zabezpieczeniu i parametrach zasilania byłoby fałszywym uproszczeniem. Długość trzeba ocenić między innymi pod kątem spadku napięcia i impedancji pętli zwarcia.

YDYp 3×2,5 mm² nie jest też „lepszą wersją” 3×1,5 mm² do każdego zastosowania. Jest droższy, sztywniejszy i zajmuje więcej miejsca w puszkach. Trudniej układa się go przy rozbudowanych połączeniach i niewielkich zaciskach osprzętu. Jeżeli parametry obwodu oświetleniowego nie wymagają większego przekroju, zastosowanie 2,5 mm² zwykle nie przynosi praktycznej korzyści.

Kiedy trzy żyły to za mało?

YDYpżo 3×1,5 mm² może wystarczyć do prostego punktu oświetleniowego, ale liczba żył i ich przekrój to dwa odrębne elementy doboru. Nawet jeśli przekrój 1,5 mm² jest odpowiedni, układ sterowania może wymagać przewodu cztero- lub pięciożyłowego.

Dotyczy to między innymi części instalacji z łącznikami schodowymi i krzyżowymi, lampami z dwiema niezależnie załączanymi sekcjami, przekaźnikami, czujnikami ruchu lub automatyką budynkową. Niektóre rozwiązania wymagają doprowadzenia do puszki stałego przewodu fazowego i neutralnego. Liczba potrzebnych żył zależy od konkretnego schematu, a nie wyłącznie od liczby lamp i łączników widocznych w pomieszczeniu.

W zależności od projektu właściwym wyborem może być na przykład przewód 4×1,5 albo 5×1,5 mm². Nie należy jednak dobierać go na podstawie samej nazwy układu. Schemat trzeba przygotować przed wykonaniem bruzd i ułożeniem instalacji, ponieważ różne systemy sterowania mogą mieć inne wymagania.

Żółto-zielonej żyły ochronnej PE nie wolno używać jako przewodu fazowego, korespondencyjnego ani sterującego. Nie należy także zakładać, że po otynkowaniu ścian brakującą funkcję uda się uzyskać przez zmianę przeznaczenia przypadkowej żyły. Skutkiem może być niebezpieczna instalacja lub konieczność ponownego kucia gotowych powierzchni.

Najpierw ustala się sposób sterowania i rysuje schemat połączeń. Dopiero na tej podstawie dobiera się liczbę żył, a następnie sprawdza przekrój, trasę i zabezpieczenie obwodu.

Który przewód wybrać w konkretnym przypadku?

Proste oświetlenie w pokoju

Jeśli jedna lampa ma być obsługiwana przez prosty łącznik, typowym punktem wyjścia jest YDYpżo 3×1,5 mm². Trzeba jednak wiedzieć, którędy zostanie poprowadzone zasilanie i gdzie będą wykonane połączenia. Zastosowanie łącznika schodowego, lampy dwusekcyjnej albo elementów automatyki może zmienić wymaganą liczbę żył.

Zwykłe gniazda w sypialni lub salonie

Dla obwodu gniazd ogólnego przeznaczenia typowym wyborem jest YDYpżo 3×2,5 mm². Nie przesądza to automatycznie o liczbie gniazd ani wartości zabezpieczenia. Więcej informacji o tej części instalacji zawiera poradnik jaki przewód wybrać do gniazdek 230 V.

Gniazda i urządzenia w kuchni

W kuchni nie wystarczy odpowiedzieć, że do wszystkich gniazd należy kupić 3×2,5 mm². Czajnik, ekspres, toster i kuchenka mikrofalowa mogą działać równocześnie, dlatego często potrzebny jest podział na kilka obwodów. Urządzenia wymagające indywidualnego zabezpieczenia powinny otrzymać obwody dobrane do ich mocy i zaleceń producenta.

Piekarnik, zmywarka lub bojler mogą być w części przypadków zasilane przewodem 3×2,5 mm², ale nie da się tego potwierdzić bez znajomości parametrów urządzenia, długości trasy i sposobu ułożenia. Sam rodzaj urządzenia nie wystarcza do wskazania przekroju.

Łazienka i pomieszczenie techniczne

W łazience oprócz przekroju trzeba uwzględnić podział obwodów, strefy instalacyjne, dobór osprzętu oraz ochronę RCD. Pralka, suszarka, grzejnik elektryczny i bojler mogą wymagać osobnych rozwiązań. Decyzji nie należy opierać wyłącznie na prostym porównaniu 1,5 i 2,5 mm².

Garaż i warsztat

Obwód używany do elektronarzędzi, sprężarki, spawarki albo ogrzewania elektrycznego może być obciążany inaczej niż gniazda w pokoju. Znaczenie mają prądy rozruchowe, przewidywana moc, długość trasy i warunki środowiskowe. W niektórych przypadkach potrzebny będzie osobny obwód lub zasilanie trójfazowe.

Ogród, elewacja i trasa w ziemi

YDYp nie jest standardowym kablem przeznaczonym do bezpośredniego układania w ziemi. Instalacja zewnętrzna wymaga doboru produktu i sposobu prowadzenia odpowiedniego do wilgoci, promieniowania UV, zmian temperatury i ryzyka uszkodzeń mechanicznych. Nawet umieszczenie przewodu w rurze nie powinno być traktowane jako uniwersalne rozwiązanie bez oceny całej trasy.

Płyta grzewcza i inne odbiorniki dużej mocy

Płyta grzewcza, pompa ciepła, przepływowy podgrzewacz wody, większy klimatyzator lub ładowarka samochodu elektrycznego wymagają indywidualnego doboru. Część takich urządzeń korzysta z zasilania trójfazowego i przewodu wielożyłowego. Ograniczenie wyboru do 3×1,5 albo 3×2,5 mm² może prowadzić do zakupu materiału, którego nie da się prawidłowo wykorzystać.

Jak zaplanować dobór krok po kroku?

Poniższe kroki służą do zebrania danych i przygotowania założeń. Nie zastępują projektu, doboru zabezpieczeń ani pomiarów wykonywanych przez osobę z odpowiednimi kwalifikacjami.

1. Określ funkcję obwodu. Zapisz, czy będzie zasilał oświetlenie, zwykłe gniazda, urządzenie grzejne, silnik czy pojedynczy odbiornik dużej mocy.
2. Sprawdź odbiorniki. Odczytaj moc, prąd znamionowy i sposób zasilania z tabliczek oraz instrukcji urządzeń. Nie opieraj się wyłącznie na nazwie sprzętu.
3. Zaplanuj podział instalacji. Oddziel oświetlenie od gniazd. Wyodrębnij obwody łazienkowe, urządzenia kuchenne oraz odbiorniki wymagające indywidualnego zabezpieczenia.
4. Narysuj trasę. Zaznacz rozdzielnicę, puszki, gniazda, łączniki, oprawy i punkty połączeń. Oszacuj rzeczywistą długość przewodów, a nie tylko odległość w linii prostej.
5. Ustal sposób sterowania światłem. Sprawdź, czy potrzebny jest łącznik pojedynczy, świecznikowy, schodowy, krzyżowy, czujnik lub moduł automatyki. Na tej podstawie ustala się liczbę żył.
6. Opisz warunki ułożenia. Zaznacz odcinki pod tynkiem, w rurach, kanałach, ociepleniu i wspólnych wiązkach. Wskaż miejsca wilgotne i zewnętrzne.
7. Przekaż dane elektrykowi. Na ich podstawie specjalista dobierze przekrój, typ przewodu, zabezpieczenie nadprądowe, ochronę RCD oraz sposób wykonania instalacji.
8. Wymagaj sprawdzenia gotowego obwodu. Po montażu potrzebne są oględziny i pomiary, a nie tylko próba włączenia lampy lub podłączenia odbiornika.

Warunki Techniczne wymagają wyodrębnienia w mieszkaniu między innymi obwodów oświetlenia, gniazd ogólnego przeznaczenia, gniazd łazienkowych, urządzeń kuchennych oraz odbiorników wymagających indywidualnego zabezpieczenia. Wymagają również stosowania oddzielnych przewodów ochronnego PE i neutralnego N. Zasady te opisują między innymi §183 i §188 rozporządzenia w sprawie Warunków Technicznych.

Co sprawdzić przy zakupie przewodu?

Decyzja między 3×1,5 a 3×2,5 mm² nie kończy wyboru produktu. Skrócone opisy sklepowe bywają niepełne, dlatego przed zakupem trzeba sprawdzić oznaczenia na przewodzie, etykiecie krążka lub bębna oraz w dokumentacji producenta.

• potwierdź obecność żyły ochronnej i oznaczenie YDYpżo albo układ L, N i PE,
• sprawdź, czy podany parametr dotyczy przekroju każdej żyły,
• odczytaj napięcie znamionowe konkretnego wyrobu,
• zweryfikuj producenta, oznaczenie partii i deklarację właściwości użytkowych,
• sprawdź klasę reakcji na ogień wymaganą w danym budynku,
• porównaj dokumentację z oznaczeniami na kupowanym przewodzie,
• ustal długość na podstawie rzeczywistych tras i potrzebnego zapasu montażowego.

W dostępnych seriach producenckich przewody YDYpżo 3×1,5 i 3×2,5 mm² występują między innymi w wykonaniu o napięciu znamionowym 450/750 V. Nie należy jednak przypisywać tego parametru każdemu produktowi o podobnej nazwie. Napięcie znamionowe, dopuszczalne temperatury i pozostałe właściwości trzeba odczytać z dokumentacji konkretnego wyrobu.

Nie warto kupować przewodu bez czytelnego oznaczenia i dokumentów tylko dlatego, że jest tańszy. Pomyłka w liczbie żył, konstrukcji lub przeznaczeniu może oznaczać konieczność wymiany materiału, problemy z odbiorem albo ponowne otwieranie wykończonych ścian.

Co można ustalić samemu, a co zlecić elektrykowi?

Co może przygotować inwestor?

Samodzielnie można zaplanować rozmieszczenie lamp, łączników i gniazd, spisać urządzenia, odczytać ich moce oraz oszacować przebieg tras. Warto też zdecydować, gdzie potrzebne jest sterowanie światłem z kilku miejsc i czy w przyszłości będzie montowana automatyka.

Taki zakres przygotowań ułatwia rozmowę z wykonawcą i ogranicza ryzyko kupienia niewłaściwego przewodu. Nie obejmuje jednak samodzielnego dobierania zabezpieczeń ani ingerencji w czynną instalację.

Co powinien zrobić elektryk?

Elektryk powinien dobrać lub potwierdzić rozwiązanie, gdy powstaje nowy obwód, zmieniane jest zabezpieczenie w rozdzielnicy albo przewód ma zasilać piekarnik, płytę grzewczą, bojler, klimatyzator, grzejnik, pompę lub ładowarkę samochodu. Konsultacji wymagają również długie trasy, odcinki w ociepleniu, grupowanie wielu przewodów oraz instalacje w łazience, garażu i na zewnątrz.

Specjalista powinien ocenić także istniejącą instalację aluminiową, dwużyłową, pozbawioną pewnego przewodu ochronnego lub wykonaną z użyciem niejasnych kolorów żył. Nie wolno samodzielnie mostkować N i PE w gnieździe, wykonywać „uziemienia” do rur ani zwiększać wartości wyłącznika nadprądowego.

Po wykonaniu instalacji potrzebne są oględziny i pomiary, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia oraz działania RCD. Montaż, ingerencja w rozdzielnicę i czynności kontrolno-pomiarowe należą do prac wymagających odpowiednich kwalifikacji.

Podsumowując: dla prostego obwodu oświetleniowego przyjmij jako punkt wyjścia YDYpżo 3×1,5 mm², a dla zwykłych gniazd YDYpżo 3×2,5 mm². Przed zakupem ustal jednak liczbę żył, podział obwodów, długość i sposób prowadzenia przewodu. Jeżeli instalacja zasila urządzenie dużej mocy, przebiega w ociepleniu lub wymaga zmiany zabezpieczenia, dobór powinien potwierdzić elektryk. Gotowy obwód musi zostać poddany oględzinom i odpowiednim pomiarom.
