Jaki przewód do gniazdek 230 V? Przekrój, żyły i typ

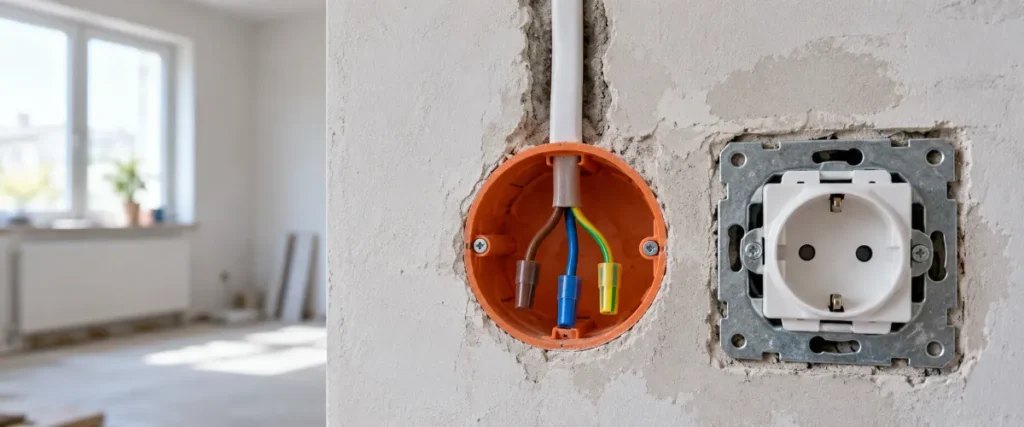

Do typowego obwodu gniazd 230 V w domu lub mieszkaniu najczęściej stosuje się miedziany przewód instalacyjny 3×2,5 mm². Zwykle jest to płaski YDYp układany pod tynkiem albo okrągły YDY prowadzony w rurze lub kanale instalacyjnym. Nie jest to jednak uniwersalny zestaw dla każdego urządzenia i każdej trasy. Przekrój, zabezpieczenie oraz sposób ułożenia powinien sprawdzić projektant lub elektryk.

Jaki przewód do gniazdek wybrać?

Najczęstszym punktem wyjścia dla zwykłych jednofazowych gniazd 230 V jest miedziany przewód 3×2,5 mm². Pod tynkiem zazwyczaj układa się YDYp, natomiast w odpowiednio dobranej rurze lub kanale często stosuje się okrągły YDY. Trzy żyły pozwalają oddzielnie poprowadzić przewód fazowy L, neutralny N i ochronny PE.

Krótka odpowiedź: do gniazd ogólnego przeznaczenia w suchych pomieszczeniach mieszkalnych najczęściej wybiera się YDYp 3×2,5 mm² 300/500 V. Dla przewodu prowadzonego w rurze lub kanale typowym rozwiązaniem jest YDY 3×2,5 mm². Ostateczny dobór zależy między innymi od długości trasy, obciążenia, sposobu ułożenia i zabezpieczenia.

Przewód 3×1,5 mm² nie powinien być traktowany jako zwykły, tańszy zamiennik przewodu 3×2,5 mm². Możliwość jego zastosowania zależy od obciążalności, długości trasy, warunków chłodzenia i odpowiednio dobranego zabezpieczenia. W typowym budownictwie mieszkaniowym przekrój 1,5 mm² pozostawia się głównie dla obwodów oświetleniowych. Szczególnie niebezpieczne jest automatyczne łączenie go z wyłącznikiem B16 tylko dlatego, że takie zabezpieczenie często spotyka się przy gniazdach.

Przewodu 3×2,5 mm² nie należy też bez sprawdzenia stosować do płyty grzewczej, ogrzewacza wody, klimatyzatora, ładowarki samochodowej, gniazda w ogrodzie ani trasy prowadzonej w ziemi. W takich przypadkach trzeba uwzględnić moc odbiornika, liczbę faz, warunki środowiskowe i instrukcję producenta urządzenia.

Standard 3×2,5 mm² jest praktyką projektową, a nie automatyczną odpowiedzią wynikającą z jednego przepisu. Przy doborze oprzewodowania uwzględnia się między innymi obciążalność prądową, sposób ułożenia, wpływy zewnętrzne, spadek napięcia, jakość połączeń i ryzyko pożaru.

Co oznacza 3×2,5 mm²?

Oznaczenie 3×2,5 mm² informuje, że przewód ma trzy żyły, a przekrój znamionowy każdej z nich wynosi 2,5 mm². Wartość 2,5 mm² nie jest średnicą żyły ani średnicą całego przewodu. Przewody mające taki sam przekrój żył mogą różnić się wymiarami zewnętrznymi, budową izolacji i dopuszczonym sposobem zastosowania.

W nowej instalacji jednofazowej typowy podział funkcji i kolorów wygląda następująco:

• brązowa lub czarna żyła – przewód fazowy L,
• niebieska żyła – przewód neutralny N,
• żółto-zielona żyła – przewód ochronny PE.

Żyły żółto-zielonej nie wolno używać jako przewodu fazowego ani neutralnego. W nowych instalacjach N i PE prowadzi się oddzielnie, dlatego do jednofazowego gniazda ze stykiem ochronnym potrzebny jest przewód trzyżyłowy. Wymóg stosowania oddzielnych przewodów ochronnego i neutralnego wynika między innymi z §183 ust. 1 pkt 2 Warunków Technicznych. Oficjalny tekst rozporządzenia można sprawdzić w Internetowym Systemie Aktów Prawnych.

Jeżeli w puszce znajdują się tylko dwie żyły, nie należy samodzielnie podłączać nowego gniazda ze stykiem ochronnym ani wykonywać mostka na podstawie porad znalezionych w internecie. Może to być stara instalacja pracująca w układzie TN-C, obwód aluminiowy lub instalacja zmieniana wcześniej bez dokumentacji. Najpierw trzeba rozpoznać układ sieci, stan przewodów i sposób realizacji ochrony przeciwporażeniowej.

Nie wolno wykonywać przypadkowego „uziemienia” do rury wodnej lub grzewczej. Nie należy też samodzielnie łączyć PE z N w gnieździe. Modernizację starej instalacji trzeba zaplanować dla całego obwodu, a nie tylko dla widocznego osprzętu.

YDYp czy YDY?

YDYp jest przewodem płaskim, dlatego wygodnie układa się go bezpośrednio pod tynkiem i prowadzi w przygotowanych bruzdach. YDY ma kształt okrągły i zwykle łatwiej prowadzić go w odpowiednio dobranych rurach oraz kanałach instalacyjnych. Oba rodzaje są przeznaczone do stałych instalacji, ale warunki zastosowania należy sprawdzić w dokumentacji konkretnego wyrobu.

Typowego YDY lub YDYp nie należy automatycznie układać w ziemi. Do takiej trasy stosuje się kabel wyraźnie dopuszczony przez producenta do pracy w gruncie, często YKY. Sposób ułożenia, głębokość, ochronę mechaniczną i oznaczenie trasy dobiera się do projektu oraz warunków terenu. Umieszczenie YDYp w przypadkowej rurze osłonowej nie zmienia go w kabel ziemny.

Podobna zasada dotyczy elewacji, tarasu i ogrodu. Wysoki stopień IP gniazda dotyczy samego osprzętu w określonych warunkach, ale nie rozwiązuje kwestii odporności przewodu na promieniowanie UV, wodę, mróz i uszkodzenia. Trzeba ocenić całą trasę, w tym puszki, przepusty przez ściany, uszczelnienia, ochronę mechaniczną i zabezpieczenia elektryczne.

Przewodu giętkiego przeznaczonego do urządzeń lub przedłużaczy nie należy traktować jako zamiennika oprzewodowania stałego tylko dlatego, że ma trzy żyły i przekrój 2,5 mm². Konstrukcja przewodu, izolacja oraz dopuszczony sposób montażu mają takie samo znaczenie jak liczba i przekrój żył.

Przekrój, B16 i RCD

Przewód i zabezpieczenie nadprądowe tworzą jeden układ. Wyłącznik ma odłączyć zasilanie, zanim długotrwałe przeciążenie lub zwarcie spowoduje niebezpieczne nagrzanie przewodów. Zabezpieczenia nie dobiera się więc wyłącznie do rodzaju gniazda. Nie wolno również zwiększać jego wartości tylko po to, aby przestało wyłączać się po podłączeniu kilku urządzeń.

Przy obwodzie wykonanym miedzianym przewodem 3×2,5 mm² często spotyka się wyłącznik nadprądowy B16. Nie jest to jednak bezwarunkowa para odpowiednia dla każdej instalacji. Przewody ułożone w izolacji cieplnej, prowadzone grupowo, narażone na wysoką temperaturę albo umieszczone w przepełnionej rurze mogą mieć gorsze warunki chłodzenia. Wpływa to na ich dopuszczalną obciążalność.

Prąd 16 A przy napięciu 230 V odpowiada teoretycznej mocy około 3,68 kW. Jest to wynik prostego mnożenia napięcia przez natężenie, a nie zalecana moc jednego urządzenia ani gwarancja, że obwód wykonano prawidłowo. Na wspólnym obwodzie mogą jednocześnie pracować czajnik, grzejnik, odkurzacz i inne odbiorniki. Ich łączna moc może szybko przekroczyć możliwości obwodu.

Na dobór zabezpieczenia wpływa również impedancja pętli zwarcia i wymagany czas samoczynnego wyłączenia zasilania. Sam przekrój przewodu nie wystarcza do potwierdzenia, że zabezpieczenie zadziała właściwie podczas uszkodzenia.

Nie każdą długą trasę można poprawić przez zastosowanie przewodu 4 mm². Większy przekrój może ograniczyć spadek napięcia, ale żyła musi być zgodna z zaciskami gniazda i aparatury. Trzeba też uwzględnić wielkość puszki, promień gięcia, zabezpieczenie i wyniki obliczeń. Upychanie grubych, sztywnych żył w zbyt płytkiej puszce może pogorszyć jakość połączeń.

Gniazda przeznaczone do powszechnego użytkowania powinny być objęte ochroną uzupełniającą za pomocą RCD o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. Wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego PE ani właściwie dobranego zabezpieczenia nadprądowego. Przycisk TEST sprawdza mechanizm aparatu, ale nie zastępuje pełnych pomiarów instalacji.

Które urządzenia potrzebują osobnego obwodu?

Gniazda ogólnego przeznaczenia i oświetlenie powinny tworzyć wyodrębnione obwody. Dzięki temu awaria urządzenia podłączonego do gniazda nie musi pozbawiać pomieszczenia oświetlenia, a przewody i zabezpieczenia można dobrać do charakteru poszczególnych obciążeń.

Około 8-10 punktów gniazdowych na obwodzie jest spotykaną zasadą projektową, ale nie należy przedstawiać tej liczby jako sztywnego, uniwersalnego limitu wynikającego z aktualnej PN-HD 60364. Liczba gniazd nie zastępuje bilansu obciążenia ani funkcjonalnego podziału instalacji.

Dziesięć gniazd w sypialniach, używanych głównie do lampek i ładowarek, może obciążać instalację słabiej niż trzy gniazda nad blatem kuchennym, do których podłączono czajnik, ekspres i opiekacz. Przy planowaniu trzeba więc przewidzieć, jakie urządzenia mogą pracować jednocześnie.

Osobnej oceny, a często także własnego obwodu, wymagają:

• piekarnik i płyta grzewcza,
• zmywarka, pralka oraz suszarka,
• ogrzewacz wody i elektryczne ogrzewanie,
• klimatyzator oraz pompa ciepła,
• urządzenia warsztatowe w garażu,
• ładowarka samochodu elektrycznego,
• gniazda ogrodowe i zasilanie budynków gospodarczych.

Nie oznacza to, że każde z tych urządzeń zawsze wymaga przewodu grubszego niż 2,5 mm². Decyzja zależy od mocy znamionowej, długości trasy, liczby faz, sposobu ułożenia, instrukcji producenta i zabezpieczenia. Płyta grzewcza może wymagać zasilania wielofazowego, którego nie realizuje się zwykłym przewodem trzyżyłowym przeznaczonym do pojedynczego gniazda.

Planowanie instalacji krok po kroku

Zakup przewodu powinien wynikać z projektu obwodu, a nie być pierwszą decyzją podejmowaną w sklepie. Najpierw określa się odbiorniki i trasę, następnie dobiera oprzewodowanie, zabezpieczenia oraz osprzęt. Taka kolejność zmniejsza ryzyko kupienia materiału, który nie pasuje do warunków montażu.

1. Spisz planowane odbiorniki. Uwzględnij urządzenia grzejne, sprzęt AGD, klimatyzację, wyposażenie warsztatu i odbiorniki mogące pracować jednocześnie.
2. Podziel instalację na obwody. Oddziel oświetlenie, gniazda ogólne oraz odbiorniki wymagające indywidualnego zabezpieczenia.
3. Wyznacz przebieg tras. Określ, czy przewód będzie prowadzony pod tynkiem, w rurze, w izolacji cieplnej, na zewnątrz czy w ziemi.
4. Ustal długość przewodów. Długa trasa wpływa na spadek napięcia i warunki ochrony przy uszkodzeniu, dlatego nie należy kupować przewodu tylko według odległości mierzonej w linii prostej.
5. Dobierz typ i przekrój. YDYp 3×2,5 mm² traktuj jako typowy punkt wyjścia dla zwykłych obwodów podtynkowych, a nie automatyczne rozwiązanie dla całego domu i ogrodu.
6. Sprawdź osprzęt. Trzeba uwzględnić dopuszczalne przekroje zacisków gniazd, wymiary puszek, promienie gięcia i wypełnienie rur.
7. Dobierz zabezpieczenia. Wyłączniki nadprądowe i różnicowoprądowe dobiera się do obwodu oraz układu instalacji, a nie na podstawie przyzwyczajenia wykonawcy.
8. Zleć wykonanie połączeń. Prace w rozdzielnicy, modernizację starej instalacji i ocenę ochrony przeciwporażeniowej pozostaw osobie z odpowiednimi kwalifikacjami.
9. Zaplanuj odbiór. Przed zakryciem instalacji warto przeprowadzić oględziny tras i połączeń, a po zakończeniu prac wykonać wymagane próby i pomiary oraz sporządzić dokumentację.

Na etapie planowania tras warto od razu ustalić wysokość włączników i gniazdek. Pozwala to uniknąć kolizji z blatem, szafami, grzejnikami oraz zabudową kuchenną przed rozpoczęciem bruzdowania.

Drzewko decyzji i moment wezwania elektryka

Dobór można rozpocząć od odpowiedzi na dwa pytania: gdzie będzie prowadzony przewód i co ma zasilać. Poniższe warianty pomagają rozpoznać typową sytuację, ale nie zastępują projektu ani sprawdzenia gotowego obwodu.

• Zwykłe gniazda w suchym pokoju, przewód pod tynkiem: typowym punktem wyjścia jest YDYp 3×2,5 mm² Cu. Elektryk powinien potwierdzić długość trasy, warunki ułożenia i zabezpieczenie.
• Przewód w rurze lub kanale: można rozważyć YDY 3×2,5 mm² albo inne oprzewodowanie dopuszczone do takiego montażu. Trzeba sprawdzić średnicę i wypełnienie rury oraz warunki odprowadzania ciepła.
• Gniazdo w kuchni lub odbiornik dużej mocy: najpierw sprawdza się moc urządzeń i potrzebę wydzielenia osobnego obwodu. Samo zastosowanie 3×2,5 mm² nie rozstrzyga sprawy.
• Łazienka, garaż, elewacja lub ogród: konieczna jest ocena warunków środowiskowych, stref ochronnych, osprzętu, przewodu i zabezpieczeń.
• Trasa w ziemi: potrzebny jest kabel dopuszczony do gruntu, często YKY, oraz prawidłowo zaprojektowany sposób ułożenia i ochrony.
• Stara instalacja dwużyłowa lub aluminiowa: nie należy wymieniać wyłącznie gniazda ani samodzielnie tworzyć przewodu ochronnego. Potrzebna jest diagnostyka całego obwodu.

Elektryka należy wezwać zawsze, gdy trzeba dołożyć nowy obwód, zmienić zabezpieczenie w rozdzielnicy, zasilić urządzenie dużej mocy albo wykonać instalację w łazience, garażu lub na zewnątrz. Fachowiec jest też potrzebny do oceny spadku napięcia, obciążalności przewodów, impedancji pętli zwarcia i skuteczności ochrony przeciwporażeniowej.

Nagrzane lub przebarwione gniazdo, zapach spalenizny, trzaski, iskrzenie i częste wyłączanie zabezpieczeń są sygnałami awarii. Takiego punktu nie należy dalej używać ani naprawiać przez założenie większego zabezpieczenia. Przyczyną może być luźne połączenie, uszkodzenie osprzętu, przeciążenie lub wada przewodu.

Samodzielnie można zaplanować rozmieszczenie punktów, spisać urządzenia i porównać dokumentację materiałów. Dobór zabezpieczeń, prace w rozdzielnicy, ocenę starej instalacji, wykonanie połączeń oraz pomiary należy pozostawić osobie mającej odpowiednie kwalifikacje i wyposażenie.

Pomiary po wykonaniu instalacji

Gniazdo może pozornie działać mimo błędów, których nie pokaże podłączona lampka ani prosty tester. Po wykonaniu nowego obwodu lub modernizacji potrzebne są oględziny, próby i pomiary potwierdzające skuteczność ochrony.

Zakres sprawdzenia zależy od instalacji, ale może obejmować ciągłość przewodów ochronnych, rezystancję izolacji, biegunowość, impedancję pętli zwarcia oraz działanie RCD. Wyniki pozwalają ocenić nie tylko to, czy w gnieździe jest napięcie, ale również czy zabezpieczenia mają warunki do zadziałania podczas uszkodzenia.

Jeżeli impedancja pętli zwarcia jest zbyt duża, zabezpieczenie może nie odłączyć zasilania w wymaganym czasie. Nie da się tego wiarygodnie ustalić na podstawie przekroju przewodu, wyglądu gniazda ani informacji, że wyłącznik wyłącza się po podłączeniu kilku urządzeń.

Wyniki sprawdzenia powinny zostać udokumentowane. Protokół pozwala powiązać konkretny obwód z wynikami, ułatwia późniejszą diagnostykę i stanowi potwierdzenie przeprowadzenia odbioru. Sam fakt pojawienia się napięcia w gnieździe nie oznacza, że instalacja jest bezpieczna.
