Optymalizator mocy na jednym zacienionym panelu – czy jest potrzebny?

Czy optymalizator przy jednym zacienionym panelu jest potrzebny?

Najczęściej poprawna odpowiedź brzmi: nie wiadomo, dopóki nie zostanie określona roczna strata energii i zgodność techniczna urządzeń. Jeden optymalizator warto rozważyć, gdy cień regularnie pada na ten sam moduł w godzinach istotnej produkcji, powoduje wymierne straty niedopasowania, nie da się rozsądnie zmienić układu paneli, a producent dopuszcza selektywne zastosowanie urządzenia.

Optymalizator zwykle nie jest pierwszym wyborem, gdy cień występuje krótko, pojawia się tylko wcześnie rano lub przed zachodem albo przez długi czas głęboko zasłania cały moduł. W ostatnim przypadku problemem jest przede wszystkim brak promieniowania. Elektronika nie wyprodukuje energii, której zacienione ogniwa nie mogły wytworzyć.

Sam widok cienia na panelu nie jest podstawą do zakupu. Potrzebne jest porównanie rocznego uzysku co najmniej dwóch wariantów: instalacji bez zmian oraz instalacji z prawidłowo dobranym optymalizatorem.

W pierwszej kolejności warto sprawdzić, czy można bezpiecznie przesunąć antenę lub przewód, zmienić położenie modułu, pozostawić problematyczne miejsce puste, przypisać część instalacji do osobnego MPPT albo uruchomić funkcję zarządzania cieniem w falowniku. Dopiero gdy te rozwiązania są niemożliwe lub mniej korzystne, ocenia się optymalizację na poziomie modułu.

Jak cień wpływa na moduł i cały string?

Powtarzane niekiedy stwierdzenie, że cały string zawsze pracuje dokładnie tak jak jego najsłabszy panel, jest uproszczeniem. Skutek zależy między innymi od intensywności i kształtu cienia, jego położenia względem sekcji ogniw, działania diod bypass, liczby modułów, napięcia stringu oraz sposobu pracy algorytmu MPPT w falowniku.

Rola diod bypass

Moduł fotowoltaiczny jest podzielony na sekcje zabezpieczone diodami bypass. Gdy część panelu zostanie dostatecznie mocno zacieniona, odpowiednia dioda może umożliwić ominięcie ograniczonej sekcji. Spada wtedy napięcie i moc modułu, ale nie musi to oznaczać proporcjonalnego obniżenia mocy wszystkich pozostałych paneli.

Znaczenie ma również kierunek cienia. Wąski pas od przewodu może przeciąć układ ogniw inaczej niż cień komina zasłaniający większy fragment powierzchni. Jeszcze inne skutki wywołuje lekkie, rozproszone zacienienie całego modułu. Z tego powodu zdjęcie dachu wykonane w jednej chwili nie pozwala wiarygodnie oszacować rocznej straty.

Rola falownika i MPPT

Przy częściowym zacienieniu na charakterystyce prądowo-napięciowej stringu mogą pojawić się lokalne maksima mocy. Falownik powinien znaleźć punkt zapewniający najlepszy wynik dla całego obwodu. Niektóre urządzenia mają funkcje okresowego przeszukiwania szerszego zakresu, czego przykładem jest Fronius Dynamic Peak Manager. W określonych warunkach takie rozwiązanie może ograniczyć straty bez montowania elektroniki pod modułem.

Optymalizator reguluje pracę konkretnego panelu i może zmniejszyć niedopasowanie względem reszty stringu. Sam również ma jednak straty, wymaga zgodnego zakresu napięć i prądów oraz pozostaje kolejnym urządzeniem narażonym na temperaturę i warunki panujące pod modułem. Ocena powinna więc dotyczyć bilansu rocznego, a nie chwilowej mocy widocznej w aplikacji podczas jednego słonecznego dnia.

Co pokazują badania?

W analizie ZHAW dotyczącej cienia od komina pełny system elektroniki na poziomie modułu nie zawsze osiągał wyższy roczny uzysk niż nowoczesny falownik stringowy. Dla badanego układu różnica wynosiła od -0,2% do +0,8% przy 13 modułach oraz od +0,9% do +1,4% przy 14 modułach, zależnie od położenia komina. Są to wyniki konkretnych konfiguracji, a nie prognoza dla każdego dachu. Metodę i warunki badania opisuje publikacja ZHAW dotycząca pracy instalacji przy zacienieniu.

Badanie selektywnego rozmieszczenia optymalizatorów, opublikowane w 2021 r., wykazało w analizowanych wariantach typowo około 1-2% wzrostu rocznego uzysku. Rezultat mocno zależał jednak od drogi cienia. W pojedynczym dniu z cieniem od słupa uzysk DC wzrósł o 4,2%, natomiast po przejściu cienia na moduł bez optymalizatora konfiguracja selektywna potrafiła wypaść około 9% gorzej od układu referencyjnego. Wynik jednodniowy nie może być traktowany jako roczna oszczędność.

Drzewo decyzji: kiedy jeden optymalizator ma sens?

Właściwa kolejność to: identyfikacja falownika i stringów, analiza cienia, sprawdzenie alternatyw, potwierdzenie zasad producenta, symulacja roczna i dopiero na końcu wybór urządzenia. Kupowanie optymalizatora przed rozpoznaniem topologii instalacji może zakończyć się brakiem zgodności albo niepotrzebnym kosztem wejścia na dach.

1. Czy cień regularnie pada na jeden konkretny moduł? Jeśli tak, można przejść do oceny selektywnej optymalizacji. Jeżeli cień wędruje po kilku panelach, pojedyncze urządzenie może pomagać tylko przez część dnia lub roku.
2. Czy cień występuje podczas istotnej produkcji? Zacienienie w środku słonecznego dnia zasługuje na dokładniejszą analizę niż krótki cień tuż po wschodzie albo przed zachodem.
3. Czy przeszkodę lub moduł można przenieść? Bezpieczna korekta położenia anteny, przewodu albo panelu może być trwalsza i prostsza niż montaż dodatkowej elektroniki.
4. Czy falownik ma funkcję zarządzania cieniem? Należy sprawdzić dokumentację, wersję oprogramowania i ustawienia. Sama obecność funkcji w materiałach producenta nie potwierdza, że jest dostępna i aktywna w danym modelu.
5. Czy problematyczny string ma niezależny MPPT? Jest to ważne szczególnie przy selektywnych rozwiązaniach. Stringi połączone równolegle mogą podlegać dodatkowym ograniczeniom producenta.
6. Czy producent dopuszcza pojedynczy optymalizator? Nie wszystkie systemy działają według tych samych zasad. Rozwiązania Tigo, Huawei i SolarEdge nie są wymienne pod względem topologii.
7. Czy roczny odzysk energii przewyższa straty i pełny koszt? W rachunku trzeba uwzględnić urządzenie, montaż, dostęp do dachu, pomiary, ewentualną komunikację oraz przyszły serwis.

Jeśli na którekolwiek pytanie techniczne brakuje odpowiedzi, nie należy zakładać kompatybilności. Do sprawdzenia potrzebne są co najmniej: modele modułów i falownika, wersja oprogramowania falownika, liczba paneli w stringu, przypisanie do MPPT, informacja o stringach równoległych, parametry napięciowe i prądowe oraz typ zastosowanych złączy.

Jeden optymalizator, komplet czy brak dodatkowej elektroniki?

Każdy z trzech wariantów może być prawidłowy, ale odpowiada innym warunkom. Pojedynczego optymalizatora nie należy traktować jako tańszej wersji pełnego systemu MLPE. W części instalacji jest on dopuszczalnym dodatkiem do wybranego modułu, a w innych cała architektura wymaga elektroniki pod każdym panelem.

Pozostawienie instalacji bez zmian nie oznacza zignorowania problemu. Może być racjonalną decyzją, jeśli roczna różnica uzysku jest mała, a dostęp do dachu kosztowny. Z kolei pełny system optymalizacji może być uzasadniony w nowym projekcie z wieloma orientacjami i regularnym zacienieniem, ale nie powinien być proponowany automatycznie tylko dlatego, że cień dotyka jednego panelu.

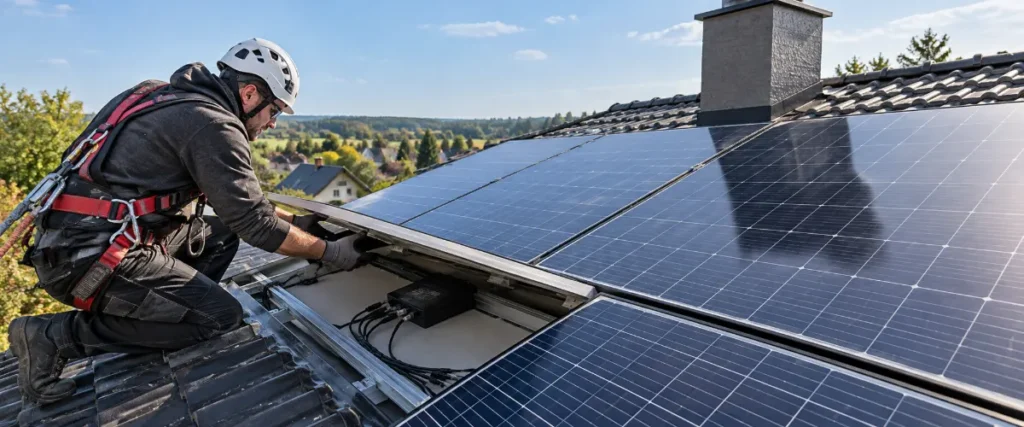

Typowym błędem jest założenie optymalizatora pod modułem, który był zacieniony podczas jednorazowej obserwacji. Zimą cień od komina jest dłuższy niż latem i może przechodzić po innych panelach. W takim układzie urządzenie działa zgodnie z przeznaczeniem, lecz nie znajduje się pod modułem odpowiedzialnym za znaczną część rocznych strat.

Tigo, Huawei i SolarEdge – różne zasady montażu

Określenie „optymalizator mocy” obejmuje urządzenia pracujące w różnych architekturach. Nie wolno dobierać ich wyłącznie według mocy modułu. Znaczenie mają napięcie, prąd roboczy i zwarciowy, typ falownika, długość stringu, sposób przypisania wejść MPPT, zgodność złączy oraz wymagania dotyczące komunikacji.

Tigo TS4-A-O

Tigo TS4-A-O jest przykładem urządzenia przeznaczonego również do selektywnej optymalizacji jednego lub kilku wskazanych modułów. Według strony produktu dostępnej na dzień researchu obsługuje jeden moduł o mocy do 725 W. Nie oznacza to jednak, że każdy panel poniżej tej wartości będzie automatycznie zgodny. Instalator musi sprawdzić także napięcia, prądy, falownik i topologię instalacji.

Tigo wskazuje, że selektywne wdrożenie powinno dotyczyć stringu z własnym, niezależnym MPPT. Producent nie wspiera selektywnej optymalizacji stringów połączonych równolegle. Zasady przedstawia dokumentacja Tigo dotycząca selective deployment. Optymalizacja może działać bez pełnego systemu komunikacji, natomiast monitoring i funkcje komunikacyjne wymagają odpowiedniej infrastruktury Tigo.

Huawei SUN2000

W określonych instalacjach Huawei możliwa jest konfiguracja częściowa, ale tylko ze wspieranym falownikiem i zgodnie z regułami producenta dotyczącymi wejść MPPT, liczby urządzeń oraz stringów równoległych. Nie wystarczy stwierdzenie, że falownik i optymalizator mają tę samą markę.

Dla optymalizatora SUN2000-450W-P2 instrukcja Issue 03 z 20 września 2022 r. podawała maksymalną sprawność 99,5%, sprawność europejską 99,0%, zakres MPPT 10-80 V, maksymalny prąd zwarciowy 14,5 A i maksymalny prąd wyjściowy 15 A. Parametry te dotyczą wskazanej wersji dokumentacji. Nie należy przenosić ich na inny model ani używać bez sprawdzenia bieżących instrukcji konkretnego falownika, optymalizatora i modułu.

SolarEdge

SolarEdge jest rozwiązaniem systemowym. Zgodnie z instrukcją instalacji moduły podłącza się do prawidłowo dobranych optymalizatorów, a falownik stanowi część tej architektury. Nie jest to rozwiązanie polegające na dodaniu jednego optymalizatora SolarEdge pod zacieniony panel w klasycznym stringu współpracującym z dowolnym falownikiem.

Mieszanie zasad różnych producentów może spowodować nieprawidłową długość stringu, przekroczenie parametrów wejściowych albo brak uruchomienia instalacji. Osobnym zagrożeniem są złącza. Elementy wyglądające jak popularne złącza MC4 nie muszą być ze sobą kompatybilne. Łączenie ich bez potwierdzenia zgodności może prowadzić do nieszczelności, wzrostu rezystancji, przegrzewania i łuku elektrycznego.

Jak policzyć opłacalność jednego optymalizatora?

Podstawą jest dodatkowa energia w skali roku, a nie największa chwilowa różnica mocy. Uproszczony rachunek ma postać: dodatkowy roczny uzysk [kWh/rok] × wartość 1 kWh [zł/kWh] × zakładany okres pracy [lata]. Otrzymaną wartość trzeba porównać z pełnym kosztem inwestycji i możliwego serwisu.

Jeśli symulacja wskazuje poprawę rocznego uzysku o 1%, dodatkową energię oblicza się jako 0,01 × prognozowana roczna produkcja instalacji. Przy poprawie o 2% mnożnik wynosi 0,02. Jest to wyłącznie sposób wykonania rachunku, a nie obietnica uzyskania takiego wyniku. Procent musi pochodzić z symulacji uwzględniającej konkretny cień, układ modułów i parametry instalacji.

Do wyceny energii trzeba przyjąć wartość odpowiadającą rzeczywistemu sposobowi rozliczeń właściciela instalacji. Nie zawsze będzie to pełna cena widoczna na rachunku, ponieważ część opłat może być niezależna od ilości pobranej energii. Założona wartość 1 kWh i okres analizy powinny być zapisane jawnie, aby wynik można było później zaktualizować.

Na polskim rynku cena samego optymalizatora jest zwykle liczona w setkach złotych, ale jest to wyłącznie orientacyjny poziom według stanu researchu z 30 października 2026 r., a nie aktualna oferta handlowa. Do rachunku należy dodać dojazd, robociznę, zabezpieczenie pracy na wysokości, ewentualny podnośnik lub rusztowanie, demontaż modułu, pomiary, ponowne uruchomienie i potrzebne urządzenia komunikacyjne.

Znaczenie ma również koszt przyszłego dostępu do urządzenia. Jeśli optymalizator zostanie zamontowany na trudno dostępnej połaci, sama wymiana może kosztować więcej niż odzyskana dotąd energia. Przy małej prognozowanej różnicy uzysku ryzyko kolejnej wizyty serwisowej może przesądzić o pozostawieniu instalacji bez dodatkowej elektroniki.

Jak sprawdzić instalację krok po kroku?

Wstępną obserwację można przeprowadzić samodzielnie bez dotykania przewodów i złączy. Analiza powinna obejmować różne pory dnia i roku, ponieważ wysokość słońca oraz długość cienia zmieniają się sezonowo.

1. Ustal źródło cienia. Zidentyfikuj komin, antenę, przewód, drzewo, lukarnę lub sąsiedni budynek. Oceń tylko możliwość zmiany położenia przeszkody, nie demontuj samodzielnie elementów instalacji ani konstrukcji dachu.
2. Zapisz drogę cienia. Sprawdź, które moduły są zacieniane rano, w południe i po południu. Powtórz obserwacje w różnych porach roku albo wykorzystaj model zacienienia uwzględniający położenie słońca.
3. Zbierz dane urządzeń. Potrzebne są dokładne modele modułów i falownika, wersja oprogramowania, liczba paneli w każdym stringu oraz sposób przypisania stringów do MPPT.
4. Sprawdź stringi równoległe. Ustal, czy do jednego wejścia MPPT podłączono więcej niż jeden string. Ma to istotne znaczenie dla możliwości selektywnego zastosowania niektórych optymalizatorów.
5. Zweryfikuj funkcje falownika. Sprawdź w aktualnej dokumentacji, czy urządzenie ma algorytm zarządzania cieniem i jakie ustawienia zaleca producent. Zmian parametrów nie należy wykonywać przypadkowo.
6. Porównaj rozwiązania bez optymalizatora. Oceń przełożenie modułu, usunięcie panelu z trwale niekorzystnego miejsca, zmianę podziału na MPPT lub bezpieczne przesunięcie źródła cienia.
7. Wykonaj symulację roczną. Porównaj wariant bez zmian, wariant po korekcie układu oraz wariant z optymalizatorem. Model powinien uwzględniać drogę cienia i straty własne elektroniki.
8. Potwierdź zgodność. Instalator powinien sprawdzić moc, napięcia, prądy, rodzaj złączy, minimalne i maksymalne długości stringów, wymagania MPPT oraz warunki gwarancji.
9. Policz pełny koszt. Uwzględnij nie tylko urządzenie, ale także dostęp do dachu, montaż, komunikację, pomiary i potencjalny serwis.
10. Porównaj efekt po uruchomieniu. Po wykonaniu prac trzeba ocenić dane z odpowiednio długiego okresu. Porównanie dwóch różnych dni na podstawie chwilowej mocy nie daje wiarygodnego wyniku.

Monitoring całej instalacji może wskazać nietypowy spadek produkcji, ale zwykle nie pozwala jednoznacznie przypisać go do pojedynczego modułu. Monitoring modułowy daje większą szczegółowość, jednak jego koszt również powinien znaleźć się w kalkulacji, jeśli wymaga dodatkowej infrastruktury.

Co można zrobić samodzielnie, a co zlecić instalatorowi?

Samodzielnie można obserwować cień z bezpiecznego miejsca, zebrać dokumentację urządzeń, pobrać raporty produkcji i przygotować pytania do instalatora. Nie należy otwierać złączy DC, rozłączać modułów, unosić paneli ani wchodzić na dach bez odpowiednich zabezpieczeń.

Montaż optymalizatora w działającej instalacji nie jest bezpiecznym zadaniem DIY. Moduły wytwarzają napięcie stałe przy świetle dziennym, również po wyłączeniu strony AC. Rozłączanie obwodu pod obciążeniem, pomylenie polaryzacji, zastosowanie niezgodnych złączy lub wykonanie nieszczelnego połączenia może doprowadzić do porażenia, przegrzania albo łuku elektrycznego. Dochodzi do tego ryzyko pracy na wysokości i uszkodzenia pokrycia dachowego.

Instalator powinien obliczyć napięcie obwodu otwartego przy minimalnej temperaturze projektowej, sprawdzić dopuszczalne prądy i moc urządzenia, potwierdzić polaryzację oraz zgodność złączy. Musi też zachować wymagania producentów falownika, modułu, optymalizatora i konstrukcji montażowej, a po zakończeniu prac wykonać wymagane pomiary oraz ponowne uruchomienie.

Prace należy wstrzymać, jeśli dokumentacja nie potwierdza zgodności urządzeń, nie jest znany typ złączy, na jednym MPPT działają stringi równoległe albo istnieje ryzyko przekroczenia napięcia wejściowego. Ślady przegrzania, przebarwione złącza, uszkodzona izolacja i błędy rezystancji izolacji wymagają diagnostyki. Dołożenie optymalizatora nie jest sposobem naprawy takich usterek.
