Instalacja fotowoltaiczna wyłącza się przy wysokim napięciu: co sprawdzić?

Gdy instalacja fotowoltaiczna wyłącza się przy wysokim napięciu, nie oznacza to automatycznie awarii falownika ani winy operatora sieci. Przyczyną może być napięcie podwyższone już w sieci, nadmierny przyrost napięcia na przewodzie AC, nieprawidłowe połączenie, niekorzystny rozkład obciążeń między fazami albo błędna konfiguracja urządzenia. Diagnostykę należy prowadzić w bezpiecznej kolejności: kod błędu, dane z godzin wyłączeń, kontrola instalacji przez fachowca, pomiary porównawcze, a dopiero później ewentualne zgłoszenie do operatora systemu dystrybucyjnego.

Instalacja fotowoltaiczna wyłącza się przy wysokim napięciu: co sprawdzić najpierw?

Najpierw odczytaj dokładny kod błędu, zapisz godzinę zdarzenia i sprawdź napięcia poszczególnych faz w aplikacji falownika. Jeżeli wyłączenia występują głównie w słoneczne dni, a produkcja samoczynnie wraca po kilku minutach lub po południu, zabezpieczenie falownika prawdopodobnie reaguje na wzrost napięcia po stronie AC. Zazwyczaj świadczy to o prawidłowym działaniu zabezpieczeń, ale nie rozstrzyga jeszcze, gdzie powstaje problem.

W dzienniku zdarzeń mogą pojawiać się komunikaty takie jak „Grid Overvoltage”, „AC voltage too high”, „Overvoltage” albo kod liczbowy właściwy dla danego producenta. Zapisz pełną treść komunikatu. Sam kod potwierdza, co wykrył falownik, lecz nie wskazuje, czy przyczyną jest sieć operatora, przewód między falownikiem a rozdzielnicą, stan połączeń czy konfiguracja urządzenia.

Użytkownik może zebrać dane z aplikacji, wykonać zrzuty ekranu, sprawdzić kontrolki oraz obejrzeć położenie dostępnych wyłączników bez zdejmowania osłon. Nie powinien otwierać falownika, rozdzielnicy ani złącza licznikowego. Nie wolno także dokręcać zacisków ani wykonywać pomiarów na odsłoniętych częściach pod napięciem. Takie prace wymagają kwalifikacji, odpowiednich przyrządów i środków ochrony.

Dlaczego falownik przerywa produkcję głównie około południa?

Aby oddawać energię do sieci, falownik musi uzyskać po stronie AC napięcie nieco wyższe od napięcia występującego w miejscu przyłączenia. Wraz ze wzrostem mocy eksportowanej rośnie znaczenie impedancji przewodów instalacji i lokalnej sieci. Jeśli w okolicy pracuje wiele mikroinstalacji, zużycie energii jest niewielkie, a sieć ma ograniczoną zdolność przyjmowania energii, napięcie może wzrosnąć na tyle, że falownik zacznie ograniczać moc albo odłączy się od sieci.

Typowy przebieg jest łatwy do rozpoznania. Rano instalacja działa prawidłowo. Wraz ze wzrostem nasłonecznienia zwiększają się produkcja i napięcie. Około południa pojawia się ograniczenie mocy lub wyłączenie. Po spadku napięcia urządzenie samoczynnie wznawia pracę, a jeżeli warunki się nie zmieniły, cykl może powtarzać się kilka razy. Na wykresie produkcji widać wtedy nagłe spadki, przerwy albo spłaszczony szczyt zamiast płynnej krzywej.

Takie zachowanie nie przesądza o uszkodzeniu paneli lub falownika. Nie oznacza też automatycznie, że odpowiedzialność leży po stronie OSD. Napięcie może wzrastać również na odcinku między falownikiem a rozdzielnicą, licznikiem lub złączem. Ryzyko jest większe przy długim przewodzie AC, nieodpowiednim przekroju, wadliwym zacisku, uszkodzonym połączeniu albo problemie z przewodem neutralnym.

Co naprawdę oznacza odczyt 253 V?

Napięcie znamionowe publicznej sieci niskiego napięcia wynosi 230/400 V. Dla typowych odbiorców grup III–V w każdym tygodniu 95% zbioru 10-minutowych średnich wartości skutecznych napięcia powinno mieścić się w granicach plus lub minus 10% napięcia znamionowego. Dla napięcia fazowego odpowiada to zakresowi od 207 do 253 V.

Pojedynczy odczyt 253 V w aplikacji nie rozstrzyga jednak, czy operator nie dotrzymuje parametrów jakościowych. Aplikacja może pokazywać wartość chwilową, wartość uśrednioną albo próbkę zapisywaną z określoną częstotliwością. Formalna ocena jakości energii opiera się na odpowiednio przeprowadzonym pomiarze i tygodniowym zbiorze średnich 10-minutowych, a nie na jednym zrzucie ekranu.

Nie każde krótkotrwałe przekroczenie 253 V oznacza więc naruszenie wymagań przez OSD. Jednocześnie zabezpieczenie falownika może korzystać z innych czasów pomiaru i reagować zgodnie z ustawionym profilem sieci. Z tego powodu urządzenie może się wyłączać, mimo że późniejszy pomiar jakości energii przeprowadzony przez operatora da wynik zgodny z wymaganiami.

Uproszczeniem byłoby również stwierdzenie, że każdy falownik musi odłączyć się natychmiast po pojawieniu się wartości wyższej niż 253 V. Sposób i czas reakcji zależą między innymi od profilu sieci, konfiguracji zabezpieczeń, charakterystyki urządzenia oraz wymagań właściwego operatora.

Najważniejsze rozróżnienie: wysokie napięcie zmierzone przy falowniku nie musi oznaczać takiego samego napięcia w punkcie dostarczania energii. Dopiero pomiar w obu miejscach, wykonany podczas wysokiej generacji, pozwala ustalić właściwy kierunek działania.

Diagnostyka krok po kroku: od aplikacji do pomiarów

Najbardziej miarodajne dane zbiera się w słoneczny dzień, gdy problem rzeczywiście występuje. Pomiar wykonany wieczorem, przy zachmurzeniu albo po zatrzymaniu produkcji może pokazać prawidłowe napięcie i nie ujawnić przyrostu związanego z eksportem energii.

1. Odczytaj komunikat falownika. Zapisz pełną treść lub kod błędu, datę, godzinę początku i końca przerwy oraz informację, czy urządzenie wznowiło pracę samoczynnie.
2. Zapisz napięcia wszystkich dostępnych faz. Nie ograniczaj się do jednej wartości z ekranu głównego. Pobierz wykresy L1, L2 i L3, jeżeli falownik lub dodatkowy licznik je udostępnia.
3. Porównaj napięcie z mocą instalacji. Sprawdź, czy napięcie rośnie wraz z produkcją oraz czy spada po ograniczeniu mocy albo włączeniu większego odbiornika.
4. Zbierz dane techniczne. Przygotuj model i moc falownika, moc modułów, liczbę faz, schemat połączeń oraz dostępne informacje o długości, przekroju i materiale przewodu AC.
5. Zleć kontrolę obwodu AC. Instalator lub elektryk powinien sprawdzić zaciski, połączenia, ciągłość przewodów roboczych i ochronnych, stan przewodu neutralnego oraz poprawność doboru przewodu.

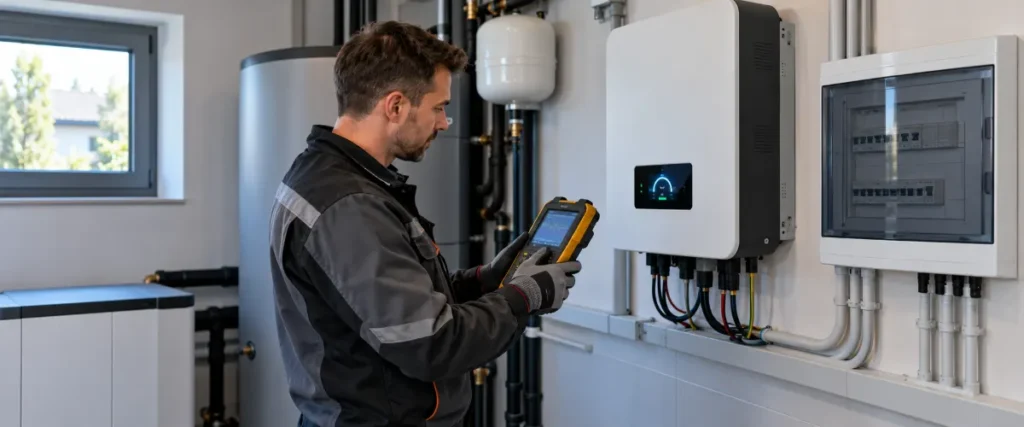

6. Wykonaj pomiar porównawczy. Fachowiec powinien zmierzyć napięcia możliwie równocześnie przy falowniku oraz w punkcie możliwie bliskim miejscu dostarczania energii, zwykle przy liczniku lub złączu.
7. Sprawdź rozkład faz. Należy ocenić napięcia, prądy, sposób przyłączenia falownika oraz rozmieszczenie większych odbiorników jednofazowych.
8. Zweryfikuj konfigurację falownika. Uprawniony instalator powinien potwierdzić właściwy profil kraju, nastawy zabezpieczeń, funkcję Q(U) i zgodność konfiguracji z wymaganiami OSD.
9. Zdecyduj o dalszym działaniu. Jeśli przyrost napięcia powstaje w instalacji budynku, najpierw usuwa się jej usterki. Jeśli wysokie napięcie występuje już w punkcie dostarczania, należy przygotować zgłoszenie do operatora.

Nie wystarczy stwierdzić, że przewód lub zacisk wygląda prawidłowo. Zwiększona rezystancja połączenia może ujawniać się dopiero przy przepływie większego prądu. Skutkiem może być wzrost napięcia widzianego przez falownik, nagrzewanie elementów, degradacja izolacji, a w skrajnym przypadku zagrożenie pożarowe.

Jak odróżnić problem sieci od problemu w instalacji budynku?

Kluczowy jest pomiar porównawczy przeprowadzony w czasie wysokiej produkcji. Elektryk sprawdza napięcia przy falowniku oraz w punkcie możliwie bliskim miejscu dostarczania energii. Wyniki powinny być oceniane razem z mocą oddawaną do sieci, prądami na fazach, długością i przekrojem przewodu oraz warunkami pracy instalacji.

Nie ma jednej uniwersalnej różnicy napięć między falownikiem a licznikiem, którą można uznać za prawidłową w każdym budynku. Wynik trzeba odnieść do długości i przekroju przewodu, sposobu ułożenia, materiału żył, liczby faz oraz prądu płynącego podczas pomiaru. Różnica niewielka przy małej produkcji może istotnie wzrosnąć, gdy falownik pracuje z dużą mocą.

Szczególnej uwagi wymaga przewód neutralny. Luźne, nadpalone lub przerwane połączenie N może powodować niebezpieczne różnice napięć między fazami, migotanie oświetlenia i nieprawidłową pracę urządzeń. Jeżeli napięcia gwałtownie się zmieniają, zanika jedna faza albo lampy świecą naprzemiennie jaśniej i ciemniej, trzeba przerwać samodzielne obserwacje i pilnie wezwać elektryka.

Fazy, profil sieci i funkcja Q(U): co powinien sprawdzić instalator?

Wybór fazy w instalacji jednofazowej

W instalacji jednofazowej znaczenie ma faza, do której przyłączono falownik. Jeżeli na tej fazie występuje niewielkie lokalne zużycie, większa część produkcji trafia do sieci, a napięcie może rosnąć szybciej. Zmiana fazy może być uzasadniona, ale powinna wynikać z pomiarów napięć i analizy obciążeń. Nie należy przepinać falownika na przypadkowo wybraną fazę.

Asymetria w instalacji trójfazowej

W układzie trójfazowym napięcia nie muszą być identyczne. Przekroczenie dopuszczalnego poziomu na jednej fazie może, zależnie od urządzenia i konfiguracji, doprowadzić do ograniczenia mocy albo odłączenia całego falownika. Elektryk powinien sprawdzić, czy większe odbiorniki jednofazowe nie są niekorzystnie skupione na jednej fazie oraz czy produkcja i pobór zostały prawidłowo rozłożone.

Profil sieci i zabezpieczenia

Profil kraju określa parametry współpracy falownika z siecią. Nie wolno wybierać innego profilu ani podnosić progów zabezpieczeń tylko po to, aby urządzenie nie reagowało na wzrost napięcia. Taka zmiana może być niezgodna z wymaganiami operatora i pozbawić instalację ważnej funkcji ochronnej. Nastawy powinny być zabezpieczone przed przypadkową ingerencją właściciela i zmieniane wyłącznie przez uprawnionego instalatora.

Funkcja Q(U)

Funkcja Q(U) steruje mocą bierną w zależności od napięcia i może ograniczać liczbę wyłączeń. Operatorzy wskazują ją jako podstawowy tryb regulacji napięcia dla mikroinstalacji. Aktywację oraz charakterystykę Q(U) powinien ustawić instalator zgodnie z wymaganiami właściwego OSD. Nie jest to ustawienie do samodzielnego eksperymentowania.

W uzasadnionych konfiguracjach może być stosowane także ograniczanie mocy czynnej przy wzroście napięcia. Takie działanie zmniejsza eksport, ale jednocześnie wpływa na uzysk energii, dlatego wymaga prawidłowej konfiguracji i oceny warunków przyłączenia.

Co można sprawdzić samemu, a kiedy wezwać fachowca?

Natychmiast przerwij samodzielną diagnostykę, gdy pojawia się zapach spalenizny, trzaskanie, przebarwienie obudowy, nagrzewanie rozdzielnicy, migotanie światła, zanik jednej fazy albo duże i gwałtowne różnice napięć. Objawy te mogą wskazywać na luźne połączenie lub problem z przewodem neutralnym. Nie należy traktować ich jako normalnego skutku dużej produkcji fotowoltaiki.

Jeżeli jedynym objawem jest powtarzalny komunikat o wysokim napięciu w godzinach największej produkcji, można zacząć od zebrania danych z kilku słonecznych dni. Gdy wyłączenia występują regularnie lub powodują istotne przerwy w produkcji, należy zlecić pomiary. Kupowanie dodatkowych urządzeń przed ustaleniem źródła problemu często prowadzi do kosztów bez usunięcia przyczyny.

Czy autokonsumpcja lub magazyn energii rozwiążą problem?

Zwiększenie autokonsumpcji może zmniejszyć eksport energii, a w konsekwencji ograniczyć wzrost napięcia. W godzinach wysokiej produkcji można planować podgrzewanie wody, pracę pompy ciepła, pralki, zmywarki albo ładowanie samochodu. Odbiorniki powinny być uruchamiane zgodnie z ich instrukcjami i możliwościami instalacji elektrycznej. Nie należy tworzyć prowizorycznych obciążeń tylko po to, aby zużyć nadwyżkę.

Jeżeli po włączeniu większego odbiornika napięcie spada, a falownik przestaje się wyłączać, jest to cenna wskazówka diagnostyczna. Nie wskazuje jednak samodzielnie, czy ograniczeniem jest przewód AC, lokalna sieć czy oba te elementy. Autokonsumpcja ogranicza objaw, ale nie naprawia luźnego zacisku, uszkodzonego przewodu ani nieprawidłowo dobranego przekroju.

Magazyn energii może pomóc tylko wtedy, gdy system rzeczywiście kieruje do niego nadwyżkę zamiast oddawać ją do sieci. Po naładowaniu akumulatora eksport może ponownie wzrosnąć, a wyłączenia mogą wrócić. Magazyn nie naprawi przewodu neutralnego, wadliwych połączeń ani wysokiego napięcia występującego również przy braku generacji. Decyzję o jego zakupie warto podjąć dopiero po pomiarach i usunięciu usterek instalacji.

Decyzja: instalator, elektryk czy operator sieci?

O dalszym postępowaniu powinien decydować wynik kontroli, a nie sam komunikat falownika. Poniższy podział pozwala uniknąć zarówno przedwczesnego obwiniania operatora, jak i kosztownej rozbudowy instalacji bez rozpoznania przyczyny.

• Wezwij instalatora PV, jeśli trzeba odczytać pełny dziennik zdarzeń, sprawdzić profil sieci, ustawienia zabezpieczeń, funkcję Q(U), sposób przyłączenia falownika lub zgodność konfiguracji z wymaganiami OSD.
• Wezwij elektryka, jeśli napięcie przy falowniku jest wyższe niż przy liczniku, występuje duża asymetria faz, instalacja ma długi przewód AC albo pojawiają się oznaki nagrzewania, migotania światła czy problemu z przewodem neutralnym.
• Zgłoś sprawę do OSD, jeśli kontrola instalacji nie wykazała nieprawidłowości, a wysokie napięcie zostało potwierdzone także w punkcie dostarczania energii.
• Rozważ sterowanie autokonsumpcją, jeżeli instalacja i sieć zostały sprawdzone, a celem jest dodatkowe ograniczenie eksportu w godzinach największej produkcji.
• Nie kupuj magazynu energii jako pierwszego środka zaradczego. Najpierw trzeba wykluczyć wadliwe połączenia, niewłaściwy przewód, błędne nastawy i problem po stronie sieci.

Jeżeli problem ma kilka przyczyn, działania mogą być prowadzone etapami. Najpierw usuwa się zagrożenia i usterki instalacji wewnętrznej, następnie potwierdza prawidłowe ustawienia falownika, a dopiero potem ocenia potrzebę interwencji OSD lub rozwiązań zwiększających autokonsumpcję.

Jak przygotować zgłoszenie do operatora sieci?

Zgłoszenie do OSD jest zasadne po sprawdzeniu instalacji wewnętrznej albo po wykazaniu, że podwyższone napięcie występuje już w punkcie dostarczania energii. Samo stwierdzenie, że falownik pokazał 253 V, zwykle nie pozwala jednoznacznie ustalić źródła problemu.

• daty i dokładne godziny ograniczeń lub wyłączeń;
• pełne kody i komunikaty z dziennika falownika;
• wykresy napięcia L1, L2 i L3 zestawione z mocą produkcji;
• model, moc i aktualne nastawy falownika;
• moc modułów oraz informacja, czy instalacja jest jedno- czy trójfazowa;
• schemat połączeń oraz długość, materiał i przekrój przewodu AC;
• wyniki kontroli instalacji i pomiaru porównawczego przy falowniku oraz liczniku lub złączu;
• opis asymetrii napięć, migotania światła lub innych objawów towarzyszących.

Odbiorca może złożyć wniosek o sprawdzenie parametrów jakościowych energii. Operator może zainstalować analizator, aby zebrać dane w punkcie dostarczania zgodnie z wymaganym sposobem oceny. Dane z portalu falownika są pomocne, ale nie zastępują pomiaru odpowiednim analizatorem jakości energii.

Jeżeli wyniki pomiarów okażą się zgodne z wymaganiami, koszt sprawdzenia może obciążyć odbiorcę zgodnie z taryfą właściwego OSD. Gdy badanie potwierdzi niedotrzymanie parametrów, można złożyć pisemny wniosek o bonifikatę. Szczegółowe wyjaśnienie przyczyn wyłączania mikroinstalacji publikuje Urząd Regulacji Energetyki.

Trzeba oddzielić formalną ocenę jakości energii od reakcji zabezpieczeń falownika. Możliwa jest sytuacja, w której urządzenie regularnie ogranicza produkcję, ale tygodniowy pomiar OSD daje wynik zgodny z wymaganiami. W takim przypadku należy ponownie przeanalizować przyrost napięcia w instalacji, konfigurację falownika, rozkład faz oraz techniczne możliwości ograniczenia eksportu.
