Jak zaplanować miejsce na magazyn energii w projekcie domu

Jak zaplanować miejsce na magazyn energii w projekcie domu, jeśli urządzenie zostanie kupione dopiero za kilka lat? Nie wystarczy pozostawić wolnego fragmentu ściany. Trzeba przewidzieć całą strefę techniczną obejmującą baterię, falownik lub inwerter bateryjny, zabezpieczenia, aparaturę zasilania awaryjnego, trasy kablowe, komunikację oraz dostęp serwisowy. Kluczowe ustalenia powinny trafić do projektu instalacji elektrycznej przed wykonaniem rozdzielnicy, tynków i posadzek.

Na tym etapie nie trzeba znać konkretnego modelu magazynu. Trzeba natomiast ustalić, gdzie system może zostać bezpiecznie zamontowany, jakie obwody ma zasilać podczas awarii i którędy zostaną doprowadzone przewody. Dobrze przygotowana rezerwa pozwoli za kilka lat dobrać urządzenie do potrzeb domu, zamiast dopasowywać je do przypadkowej wolnej ściany.

Co zaznaczyć na rzucie domu

Najpierw należy wyznaczyć wydzieloną strefę techniczną poza pokojami mieszkalnymi i drogą ewakuacyjną. Powinna być sucha, dostępna dla instalatora, zabezpieczona przed zalaniem, przegrzewaniem i uderzeniem. Dopiero w takiej strefie można rozmieścić poszczególne elementy systemu.

Na rzucie nie należy zaznaczać wyłącznie obrysu baterii. Domowy magazyn energii może współpracować z falownikiem hybrydowym albo osobnym inwerterem bateryjnym, licznikiem energii lub przekładnikami CT, zabezpieczeniami, urządzeniem przełączającym zasilanie awaryjne i osobną rozdzielnicą obwodów podtrzymywanych. Każdy z tych elementów zajmuje miejsce i wymaga dostępu.

Najlepiej wydzielić pełny fragment ściany oraz pas posadzki przed urządzeniami. Strefę trzeba opisać w dokumentacji jako przestrzeń techniczną bez zabudowy meblowej, rur wodnych i urządzeń, które mogłyby ograniczyć montaż. Sam napis „miejsce na magazyn” nie wystarczy, ponieważ podczas kolejnych etapów budowy wolna ściana może zostać zajęta przez zasobnik, rekuperator, umywalkę, regał albo szafki.

Prosty schemat funkcjonalny obejmuje: instalację PV, falownik, baterię, zabezpieczenia, rozdzielnicę główną, układ backupu i ewentualną rozdzielnicę obwodów awaryjnych. Trzeba również uwzględnić uziemienie, połączenia wyrównawcze i komunikację wymaganą przez producenta.

Magazynu nie powinno się umieszczać pod przewodami wodnymi, zaworami, rozdzielaczami ogrzewania, odpływami ani urządzeniami, z których może wyciekać woda lub kondensat. Należy też sprawdzić, czy w pobliżu nie będą przebiegać gorące przewody oraz czy późniejsza rozbudowa instalacji grzewczej nie zajmie zarezerwowanej powierzchni.

Garaż, pomieszczenie techniczne czy montaż na zewnątrz

Najczęściej rozważane są garaż, pomieszczenie techniczne, budynek gospodarczy i ściana zewnętrzna. Żadna z tych lokalizacji nie jest odpowiednia automatycznie. O wyborze decydują między innymi temperatura, ryzyko kontaktu z wodą, konstrukcja ściany lub podłogi, możliwość ochrony przed uderzeniem, długość tras kablowych oraz wymagania instrukcji konkretnego urządzenia.

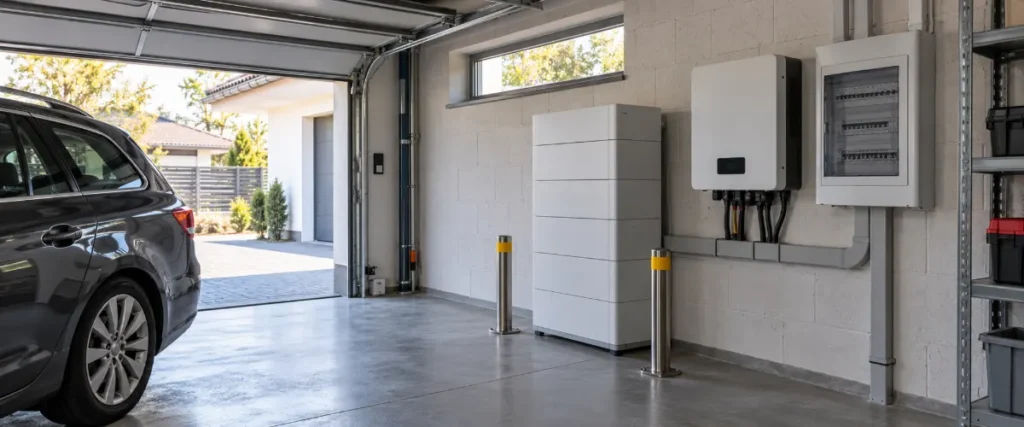

Magazyn energii w garażu

Garaż może być dobrym miejscem, jeśli pozostaje suchy, nie występują w nim skrajne temperatury, a urządzenie znajdzie się poza obrysem samochodu i torem jego parkowania. Instrukcja producenta może wymagać umieszczenia magazynu powyżej wysokości zderzaka albo zastosowania odbojnicy, słupka lub innej bariery mechanicznej.

Oceniając garaż, trzeba uwzględnić nie tylko pozycję prawidłowo zaparkowanego auta. Znaczenie ma również przestrzeń potrzebna do otwierania drzwi, manewrowania, wnoszenia sprzętu i przyszłego serwisu. Bariera ochronna nie może jednocześnie blokować dostępu do obudowy baterii.

Magazyn w pomieszczeniu technicznym

Pomieszczenie techniczne ułatwia skupienie instalacji, ale nie każda kotłownia lub pralnia nadaje się do montażu baterii. Magazyn trzeba oddzielić od źródeł ciepła, gorących przewodów, instalacji wodnych, miejsc powstawania kondensatu i składowanych materiałów palnych. Nie należy planować go pod rurami, zaworami, odpływami ani zasobnikiem, z którego może nastąpić wyciek.

Szczegółowe warunki dotyczące takiego wnętrza opisuje poradnik Magazyn energii w pomieszczeniu technicznym: wentylacja i miejsce. Na etapie projektu domu najważniejsze jest trwałe zarezerwowanie ściany, odsunięcie instalacji wodnych i zachowanie dostępu serwisowego.

Budynek gospodarczy lub montaż na zewnątrz

Osobny budynek gospodarczy może być brany pod uwagę, jeśli jest suchy, zabezpieczony, ma odpowiednią konstrukcję i pozwala wykonać właściwie chronioną trasę między magazynem a instalacją domu. Trzeba sprawdzić temperaturę zimą, możliwość nagrzewania latem oraz dostępność komunikacji przewodowej lub stabilnego połączenia wymaganego przez system.

Montaż zewnętrzny jest możliwy wyłącznie wtedy, gdy dopuszcza go dokumentacja wybranego urządzenia. Sama wysoka klasa szczelności obudowy nie przesądza o poprawności każdej lokalizacji. Należy brać pod uwagę nasłonecznienie, spływ wody, zaleganie śniegu, możliwość zalania, uszkodzenia mechaniczne i dostęp serwisowy.

Sypialnia, salon, kuchnia, łazienka, pralnia i trudno dostępne poddasze nie powinny być traktowane jako rezerwowe miejsca montażu. Przykładowo instrukcja Huawei LUNA2000-S1 wyklucza takie pomieszczenia oraz lokalizacje zamknięte, niewentylowane i trudno dostępne dla służb ratowniczych. Wymagania instrukcji konkretnej serii mają pierwszeństwo przed wygodą poprowadzenia krótkiego przewodu.

Jak wybrać najlepszą lokalizację

Ostatecznej decyzji nie należy podejmować wyłącznie na podstawie odległości od falownika. Krótsze trasy zwykle ułatwiają wykonanie instalacji, ale nie mogą być ważniejsze od ochrony przed wodą, temperaturą i uszkodzeniami mechanicznymi.

Każdą rozważaną lokalizację warto ocenić w tej samej kolejności:

1. Bezpieczeństwo użytkowników. Strefa powinna znajdować się poza pokojami mieszkalnymi, drogą ewakuacyjną i miejscem intensywnego ruchu.
2. Woda i wilgoć. Należy wykluczyć lokalizacje pod rurami, zaworami, odpływami oraz urządzeniami mogącymi powodować wyciek lub kondensację.
3. Temperatura. Trzeba sprawdzić rzeczywiste warunki zimą i latem, a nie tylko katalogowy zakres pracy urządzenia.
4. Nośność i kotwienie. Ściana lub podłoga musi przenieść masę całej konfiguracji, również po ewentualnej rozbudowie.
5. Ochrona mechaniczna. W garażu, warsztacie lub przejściu trzeba przewidzieć ryzyko uderzenia samochodem, wózkiem albo przenoszonym sprzętem.
6. Dostęp serwisowy. Przed urządzeniem musi pozostać wolna przestrzeń, której nie zajmą drzwi, meble i składowane przedmioty.
7. Powiązanie z instalacją. Dopiero po spełnieniu wcześniejszych warunków można porównać długość przewodów do falownika i rozdzielnicy.

Jeżeli dwie lokalizacje spełniają wymagania bezpieczeństwa, korzystniejsza będzie zwykle ta, która pozwala skrócić trasy, zapewnić stabilną komunikację i pozostawić większą rezerwę na rozbudowę. Jeżeli żadna nie spełnia wszystkich warunków, należy zmienić układ pomieszczenia albo konstrukcję ściany, zamiast zakładać, że instalator rozwiąże problem na budowie.

Ile przestrzeni i nośności trzeba zarezerwować

Nie istnieje uniwersalna minimalna powierzchnia dla domowego magazynu energii. Potrzebne odstępy zależą od budowy urządzenia, sposobu chłodzenia, konfiguracji modułów, metody montażu i zaleceń producenta. Rezerwa powinna obejmować obrys baterii, odstępy od ścian i innych urządzeń, wolną przestrzeń z przodu oraz miejsce potrzebne do montażu, diagnostyki i wymiany elementów.

Nie należy projektować ciasnej wnęki dopasowanej do wymiarów urządzenia z aktualnego katalogu. Model wybrany za kilka lat może mieć inną szerokość, wysokość i sposób przyłączania. Wnęka może również uniemożliwić zachowanie wymaganych odstępów albo rozbudowę systemu.

Skalę obciążeń pokazuje Huawei LUNA2000-S1. Urządzenie ma 590 mm szerokości i 255 mm głębokości, a kompletny system waży około 80 kg w konfiguracji z jednym modułem oraz około 216 kg w konfiguracji trzymodułowej. Są to dane konkretnej serii, a nie wartości typowe dla wszystkich magazynów. Pokazują jednak, dlaczego sposób podparcia i kotwienia musi być uwzględniony już w projekcie.

Różnice dotyczą również odstępów. Jedna z instrukcji polskiego magazynu wymaga po 500 mm wolnej przestrzeni z boków oraz po 300 mm nad, pod i przed urządzeniem. Dokumentacja Tesla Powerwall 3 dla określonej wersji i rynku podaje między innymi minimum 100 mm po bokach i 300 mm z przodu. Wartości tych nie wolno przenosić na inne produkty. Ostateczne odstępy zawsze wynikają z aktualnej instrukcji dokładnego modelu.

Nośność trzeba rozpatrywać razem ze sposobem montażu. Dla urządzenia stojącego sprawdza się konstrukcję stropu lub posadzki, równość podłoża i sposób kotwienia. W przypadku urządzenia wiszącego potrzebna jest ściana o odpowiedniej konstrukcji oraz łączniki dobrane do podłoża. Standardowa lekka ścianka z płyt gipsowo-kartonowych bez zaprojektowanych wzmocnień może uniemożliwić montaż wybranego magazynu.

Wzmocnienie lekkiej ściany należy zaprojektować przed jej zamknięciem. Trzeba przy tym znać strefę potencjalnego kotwienia i nie prowadzić w niej przewodów ani rur, które mogłyby zostać uszkodzone podczas montażu.

Rozdzielnica, falownik i zasilanie awaryjne muszą tworzyć jeden układ

Magazyn energii nie jest niezależną skrzynką, którą można podłączyć w dowolnym miejscu. System może obejmować falownik hybrydowy, osobny inwerter bateryjny, licznik energii lub przekładniki CT, dodatkowe zabezpieczenia, automatykę odłączającą instalację od sieci oraz rozdzielnicę obwodów awaryjnych. Dla tych elementów trzeba przewidzieć zarówno powierzchnię montażową, jak i połączenia.

Już w projekcie elektrycznym należy ustalić zakres backupu. Inaczej projektuje się instalację podtrzymującą kilka podstawowych obwodów, a inaczej system mający zasilać znaczną część domu. Najczęściej wydziela się odbiory krytyczne, takie jak lodówka, router, podstawowe oświetlenie, automatyka bramy, sterowanie ogrzewaniem i wybrane gniazda. Mogą one trafić do osobnej rozdzielnicy awaryjnej albo wydzielonej sekcji rozdzielnicy głównej.

Pompa ciepła, płyta indukcyjna, przepływowy podgrzewacz wody i ładowarka samochodu wymagają indywidualnej analizy. Sama duża pojemność baterii nie oznacza, że system zapewni odpowiednią moc chwilową, obsłuży prąd rozruchowy albo będzie pracował na wymaganej liczbie faz.

Rozdzielnica główna powinna mieć rzeczywistą rezerwę modułową. Trzeba też pozostawić miejsce na dodatkową obudowę obok niej, ponieważ aparatura backupu lub osobna rozdzielnica awaryjna mogą nie zmieścić się w podstawowej skrzynce. Dobór zabezpieczeń, ochrony przepięciowej, uziemienia i połączeń wyrównawczych należy do projektanta instalacji elektrycznych i instalatora konkretnego systemu.

Planowanie miejsca na magazyn energii krok po kroku

Najtańsze zmiany wykonuje się przed zatwierdzeniem układu pomieszczeń. Przeniesienie rozdzielnicy lub dodanie pionu instalacyjnego na rysunku jest prostsze niż kucie gotowych tynków i posadzek. Prace warto prowadzić w następującej kolejności:

1. Określ funkcję magazynu. Ustal, czy ma przede wszystkim zwiększać wykorzystanie energii z fotowoltaiki, czy również zapewniać zasilanie podczas awarii sieci.
2. Wskaż odbiory krytyczne. Zaznacz urządzenia i obwody, które mają działać w trybie awaryjnym.
3. Wybierz dwie możliwe lokalizacje. Porównaj je pod kątem wody, temperatury, bezpieczeństwa, nośności i dostępności serwisowej.
4. Zarezerwuj pełną strefę systemu. Uwzględnij baterię, falownik, zabezpieczenia, automatykę backupu i dodatkową rozdzielnicę.
5. Sprawdź konstrukcję. Zaprojektuj odpowiednie podłoże albo wzmocnienie ściany przed wykonaniem tynków i okładzin.
6. Wyznacz przepusty. Zaplanuj dostępne rury lub kanały między strefą magazynu, falownikiem, rozdzielnicą oraz miejscem wejścia przewodów PV.
7. Zaplanuj komunikację. Doprowadź przewód Ethernet lub przewidź inną komunikację zgodną z wymaganiami przyszłego systemu.
8. Zweryfikuj projekt z elektrykiem. Fachowiec powinien sprawdzić układ AC-coupled lub DC-coupled, podział obwodów, trasy i zabezpieczenia.
9. Zabezpiecz rezerwę w dokumentacji. Opisz strefę jako obszar bez rur wodnych, zabudowy meblowej i wyposażenia montowanego na stałe.

Rezultatem powinien być skoordynowany rzut, schemat elektryczny i lista założeń. Nie trzeba od razu wskazywać producenta baterii, ale należy pozostawić możliwość zastosowania kilku rozwiązań. Jeżeli dom ma mieć również pompę ciepła, fotowoltaikę i wallbox, wszystkie te instalacje trzeba analizować wspólnie.

Co przygotować, gdy zakup nastąpi za 3-5 lat

Jeśli magazyn zostanie kupiony dopiero po zakończeniu budowy, lepiej wykonać drożne przepusty niż układać przypadkowo dobrane przewody. Nie wiadomo jeszcze, czy przyszły system będzie pracował w układzie AC-coupled czy DC-coupled, jakie będzie miał napięcie, liczbę faz i wymagania komunikacyjne. Kabel ułożony bez tych informacji może okazać się nieprzydatny.

• Wykonaj oddzielne rury lub kanały dla przewodów energetycznych i komunikacyjnych.
• Zakończ przepusty w miejscach dostępnych po wykonaniu tynków i zabudów.
• Pozostaw piloty do przeciągania przewodów.
• Udokumentuj przebieg tras zdjęciami i wymiarami przed ich zakryciem.
• Doprowadź komunikację przewodową do strefy technicznej, jeśli pozwala na to projekt.
• Zostaw rezerwę modułową w rozdzielnicy i miejsce na dodatkową obudowę.
• Nie prowadź instalacji wodnych nad planowanym urządzeniem.
• Nie zajmuj rezerwy regałem, szafą ani wyposażeniem montowanym na stałe.

Zakres temperatury dopuszczony technicznie nie jest tym samym co zakres korzystny dla pracy systemu. Huawei LUNA2000-S1 może pracować od -20°C do +55°C, ale przy niskiej temperaturze korzysta z ogrzewania zużywającego energię. Tesla Powerwall 3 podaje zakres od -20°C do +50°C, przy czym powyżej 40°C moc może być ograniczana. Lepiej więc zapewnić stabilne, umiarkowane warunki niż projektować lokalizację na granicy parametrów katalogowych.

Do strefy należy doprowadzić działające połączenie komunikacyjne wymagane przez system. Może to być Ethernet, RS485 lub inne rozwiązanie wskazane w dokumentacji producenta. Poleganie wyłącznie na Wi-Fi w odległym budynku gospodarczym albo za kilkoma masywnymi ścianami może utrudnić uruchomienie, monitoring i diagnostykę.

Co ustali inwestor, a co projektant lub instalator

Inwestor może określić oczekiwany zakres zasilania awaryjnego, wskazać odbiory krytyczne, porównać dostępne pomieszczenia i zablokować odpowiednią przestrzeń na rzucie. Nie powinien natomiast samodzielnie dobierać przekrojów przewodów, zabezpieczeń ani sposobu połączenia baterii z falownikiem.

Konsultację trzeba przeprowadzić przed wykonaniem rozdzielnicy, tynków i posadzek, szczególnie jeśli planowany jest backup, pompa ciepła, wallbox lub rozbudowa fotowoltaiki. Fachowiec powinien otrzymać rzut domu, plan instalacji PV, listę odbiorów awaryjnych oraz informację o możliwej rozbudowie magazynu.

Ingerencja w rozdzielnicę i obwody zasilające nie jest pracą dla inwestora. Baterii wysokonapięciowej nie wolno samodzielnie otwierać, przenosić ani podłączać. Po uruchomieniu systemu alarm, nietypowy zapach, dym, deformacja, wyciek lub nadmierne nagrzewanie wymagają postępowania zgodnego z instrukcją, opuszczenia zagrożonej strefy i kontaktu z instalatorem albo służbami.

Formalności zależne od pojemności magazynu

Według stanu prawnego na 27 października 2026 r. instalowanie magazynu energii elektrycznej o pojemności nominalnej do 30 kWh nie wymaga pozwolenia na budowę ani zgłoszenia. Próg dotyczy pojemności nominalnej, a nie mocy falownika lub maksymalnej mocy oddawanej przez system.

Magazyn o pojemności powyżej 30 kWh do 300 kWh instalowany w budynku wymaga zgłoszenia. Przepisy przewidują również dokumentację i obowiązki przeciwpożarowe zależne od parametrów oraz sposobu instalacji. Podstawą do weryfikacji jest aktualne Prawo budowlane.

Jeżeli planowana rozbudowa może doprowadzić do przekroczenia 30 kWh, formalności należy sprawdzić przed zamówieniem urządzeń. Przepisy mogą zmienić się między wykonaniem projektu domu a montażem baterii, dlatego przed realizacją trzeba ponownie zweryfikować progi, wymagane dokumenty i warunki operatora sieci.

Najpierw należy zarezerwować na rzucie suchą i bezpieczną strefę techniczną, a następnie powiązać ją z falownikiem, rozdzielnicą, instalacją PV i planowanym backupem. Kolejny krok to wskazanie obwodów awaryjnych, zaprojektowanie dostępnych przepustów oraz pozostawienie rezerwy na rozbudowę. Przed wykonaniem rozdzielnicy, tynków i posadzek całość powinien sprawdzić projektant instalacji elektrycznych lub przyszły instalator systemu.
