Odzysk ciepła ze sprężarki – kiedy naprawdę się opłaca?

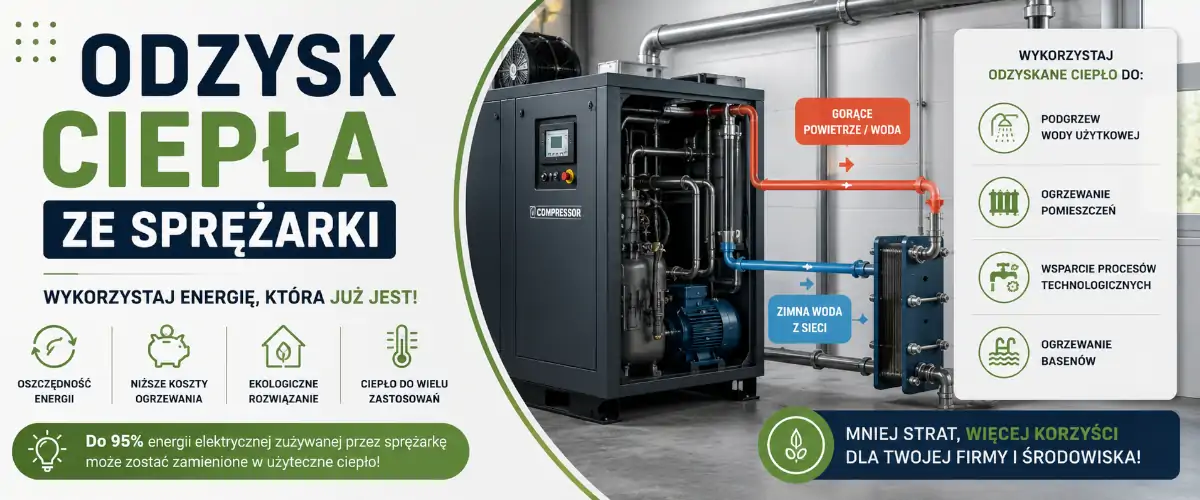

Odzysk ciepła polega na przejęciu energii cieplnej wytwarzanej podczas sprężania powietrza i wykorzystaniu jej do innych celów zamiast oddawania do hali produkcyjnej lub atmosfery.

Największe korzyści osiągają przedsiębiorstwa, w których sprężarki pracują przez wiele godzin każdego dnia. Im dłuższy czas pracy urządzenia, tym większa ilość energii możliwej do odzyskania.

Przykładowo sprężarka śrubowa o mocy 55 kW pracująca około 4000 godzin rocznie może wytworzyć ilość energii cieplnej odpowiadającą kilkudziesięciu tysiącom kilowatogodzin. Znaczna część tej energii może zostać wykorzystana zamiast kupowania dodatkowego ciepła.

Najważniejsze korzyści

• obniżenie kosztów ogrzewania budynków,
• możliwość przygotowania ciepłej wody użytkowej,
• mniejsze zużycie energii przez inne źródła ciepła,
• lepsza efektywność energetyczna zakładu,
• krótszy okres zwrotu inwestycji przy intensywnej pracy sprężarek.

Skąd bierze się ciepło podczas pracy sprężarki

Proces sprężania powietrza zawsze powoduje wzrost temperatury. Energia elektryczna napędzająca silnik nie zamienia się wyłącznie w energię sprężonego powietrza. Zdecydowana większość zostaje przekształcona właśnie w ciepło.

To zjawisko występuje zarówno w sprężarkach tłokowych, jak i śrubowych, jednak możliwości odzysku energii są znacznie większe w nowoczesnych sprężarkach śrubowych pracujących przez wiele godzin.

Nieoczywistym szczegółem technicznym jest fakt, że jedynie niewielka część energii pozostaje w sprężonym powietrzu. Reszta pojawia się jako ciepło oddawane przez chłodnice, olej oraz element sprężający.

Jak wygląda bilans energetyczny

Przyjmuje się, że około 80-95% energii elektrycznej pobranej przez sprężarkę można odzyskać w postaci energii cieplnej.

Dokładna wartość zależy od konstrukcji urządzenia, jego sprawności oraz sposobu pracy.

Dla przykładu urządzenie o mocy 75 kW może dostarczać ponad 60 kW energii cieplnej, która w standardowej instalacji zostałaby po prostu odprowadzona przez układ chłodzenia.

Sprężarka chłodzona powietrzem czy olejem

Największe możliwości odzysku zapewniają nowoczesne sprężarki śrubowe z chłodzeniem olejowym.

Energia może być odbierana z układu olejowego oraz chłodnicy, a następnie przekazywana do instalacji wodnej za pomocą specjalnego wymiennika ciepła.

Lepsza opcja w zakładach produkcyjnych to rozwiązania fabrycznie przystosowane do współpracy z modułem odzysku energii niż późniejsze przeróbki wykonywane samodzielnie.

Gdzie najlepiej wykorzystać odzyskane ciepło

Sama możliwość odzyskania energii nie oznacza jeszcze oszczędności. Kluczowe znaczenie ma sposób jej wykorzystania. Im większe i bardziej regularne zapotrzebowanie na ciepło, tym szybciej inwestycja zaczyna się zwracać.

Najlepsze efekty osiągają przedsiębiorstwa, które potrzebują energii przez cały rok, a nie wyłącznie podczas sezonu grzewczego.

Przygotowanie ciepłej wody użytkowej

To jedno z najczęściej spotykanych zastosowań.

Odzyskane ciepło może podgrzewać wodę wykorzystywaną w szatniach pracowniczych, sanitariatach lub procesach technologicznych.

Przykładowo zakład zatrudniający kilkudziesięciu pracowników może przez znaczną część roku ograniczyć pracę tradycyjnego źródła podgrzewania wody.

Ogrzewanie hali produkcyjnej

Drugim popularnym rozwiązaniem jest wykorzystanie energii do ogrzewania budynków.

Ciepło odzyskane ze sprężarki może wspomagać instalację centralnego ogrzewania lub system nawiewowy.

Największe oszczędności uzyskują obiekty pracujące przez całą zimę w systemie wielozmianowym.

Procesy technologiczne

W wielu zakładach energia cieplna jest potrzebna nie tylko do ogrzewania ludzi.

Może być wykorzystywana do suszenia elementów, podgrzewania cieczy technologicznych lub wspomagania procesów produkcyjnych.

To właśnie w takich instalacjach okres zwrotu inwestycji bywa najkrótszy.

Najpopularniejsze systemy odzysku ciepła ze sprężarek

W praktyce stosuje się dwa podstawowe rozwiązania. Pierwsze wykorzystuje gorące powietrze opuszczające sprężarkę, drugie odbiera energię za pomocą wymienników ciepła współpracujących z układem olejowym.

Oba rozwiązania mają swoje zalety, jednak sprawdzają się w różnych warunkach.

Odzysk gorącego powietrza

Najprostszy system polega na skierowaniu ogrzanego powietrza do hali lub sąsiednich pomieszczeń.

To rozwiązanie jest stosunkowo tanie i dobrze sprawdza się zimą.

Jego wadą jest ograniczona możliwość wykorzystania energii poza sezonem grzewczym.

Wymiennik wodny

Znacznie bardziej uniwersalne rozwiązanie stanowi odzysk energii do instalacji wodnej.

Specjalny wymiennik przekazuje ciepło do zasobnika lub instalacji centralnego ogrzewania.

Koszt inwestycji jest wyższy, ale możliwości wykorzystania energii są znacznie większe.

Którzy producenci oferują systemy odzysku ciepła i czym się różnią?

Nie każda sprężarka umożliwia łatwy montaż układu odzysku energii. Największe możliwości oferują producenci projektujący urządzenia z myślą o wysokiej sprawności energetycznej. W takich rozwiązaniach wymiennik ciepła stanowi element fabryczny lub dostępne jest dedykowane wyposażenie dodatkowe.

Jeżeli sprężarka pracuje ponad 3000-4000 godzin rocznie, zdecydowanie lepszym wyborem jest urządzenie przystosowane do odzysku ciepła już na etapie zakupu niż późniejsza modernizacja. Zmniejsza to ryzyko problemów z gwarancją oraz pozwala uzyskać wyższą sprawność całego układu.

Atlas Copco

Sprężarki marki Atlas Copco należą do najczęściej wybieranych w zakładach przemysłowych wymagających wysokiej efektywności energetycznej. Producent oferuje rozwiązania umożliwiające odzyskanie nawet około 90% energii cieplnej powstającej podczas pracy urządzenia.

Systemy tej marki często współpracują z instalacjami przygotowania ciepłej wody użytkowej oraz centralnego ogrzewania.

Kaeser Kompressoren

Kaeser rozwija własne systemy Heat Recovery przeznaczone głównie do średnich i dużych zakładów produkcyjnych.

Dużą zaletą jest możliwość integracji odzysku energii z systemami monitorowania pracy sprężarkowni, co ułatwia analizę rzeczywistych oszczędności.

Ingersoll Rand

W przypadku marki Ingersoll Rand odzysk energii może zasilać zarówno instalacje grzewcze, jak i procesy technologiczne wymagające podgrzewania cieczy.

Rozwiązania producenta są często wybierane w branży spożywczej oraz produkcyjnej.

ALUP, BOGE i CompAir

Firmy ALUP, BOGE oraz CompAir również oferują sprężarki umożliwiające zastosowanie wymienników ciepła.

Największe różnice dotyczą sposobu sterowania, zakresu dostępnych modułów oraz możliwości integracji z istniejącą automatyką zakładu.

Kiedy inwestycja w odzysk ciepła naprawdę się zwraca?

Nie każda firma osiągnie identyczne oszczędności. Opłacalność zależy przede wszystkim od liczby godzin pracy sprężarki oraz zapotrzebowania na energię cieplną.

Jeżeli urządzenie działa jedynie kilka godzin tygodniowo, koszt wykonania instalacji może zwracać się bardzo długo. Zupełnie inaczej wygląda sytuacja w przedsiębiorstwach pracujących na dwie lub trzy zmiany.

Kiedy odzysk ciepła ma największy sens?

1. Sprężarka pracuje ponad 3000 godzin rocznie.
2. Zakład stale zużywa ciepłą wodę.
3. Ogrzewana jest hala produkcyjna lub magazyn.
4. Funkcjonują procesy technologiczne wymagające podgrzewania cieczy.
5. Planowana jest modernizacja sprężarkowni.

Przykład praktyczny wygląda następująco. Zakład wykorzystujący sprężarkę 75 kW przez około 6000 godzin rocznie może odzyskać energię odpowiadającą kilkuset gigadżulom ciepła. Przy wysokim zapotrzebowaniu na ogrzewanie okres zwrotu inwestycji może wynosić zaledwie kilka lat.

Kiedy lepiej zrezygnować?

Nie każda sprężarkownia wymaga rozbudowanego systemu odzysku energii.

• sprężarka pracuje sporadycznie,
• zakład nie wykorzystuje ciepłej wody,
• brakuje odbiorników ciepła przez większość roku,
• planowana jest szybka wymiana całego systemu sprężonego powietrza.

W takich sytuacjach lepszym rozwiązaniem może być inwestycja w bardziej energooszczędną sprężarkę zamiast rozbudowy istniejącej instalacji.

Co sprawdzić przed zakupem systemu?

Jeżeli inwestycja przekracza kilkadziesiąt tysięcy złotych lub obejmuje kilka sprężarek współpracujących w jednej instalacji, zdecydowanie lepiej zlecić wykonanie projektu firmie specjalizującej się w systemach sprężonego powietrza. Profesjonalna analiza pozwala uniknąć błędów, które mogą wydłużyć okres zwrotu nawet o kilka lat.

Odzysk ciepła ze sprężarki – kiedy to najlepsza decyzja?

Rosnące ceny energii sprawiają, że odzysk ciepła przestaje być dodatkiem do instalacji sprężonego powietrza, a staje się jednym z elementów poprawy efektywności energetycznej przedsiębiorstwa. W wielu zakładach energia, która dotychczas była tracona, może pokrywać znaczną część zapotrzebowania na ogrzewanie lub przygotowanie ciepłej wody.

Największe korzyści osiągają firmy wykorzystujące sprężarki śrubowe przez kilka tysięcy godzin rocznie. W takich warunkach nawet niewielka poprawa sprawności przekłada się na wymierne oszczędności w skali całego roku.

Jeżeli planujesz zakup nowej sprężarki, dobrym rozwiązaniem jest wybór modelu fabrycznie przystosowanego do współpracy z systemem odzysku energii. Koszt inwestycji będzie wyższy niż w przypadku standardowego urządzenia, ale łatwiejszy montaż, wyższa sprawność oraz większa niezawodność zwykle rekompensują tę różnicę.

Przed podjęciem decyzji wykonaj analizę liczby godzin pracy urządzenia, zapotrzebowania na ciepło oraz kosztów eksploatacji. W praktyce to właśnie te trzy elementy decydują o tym, czy inwestycja zwróci się po dwóch latach, czy dopiero po dekadzie.
