Jak podłączyć gniazdo siłowe z 4 na 5 - kiedy modernizacja ma sens i o czym trzeba wiedzieć
Jak podłączyć gniazdo siłowe z 4 na 5 to pytanie, które najczęściej pojawia się podczas wymiany starej instalacji lub zakupu nowej maszyny wyposażonej we wtyczkę pięciobiegunową. W praktyce nie zawsze wystarczy wymienić samo gniazdo. Najważniejsze jest sprawdzenie, jak wykonana jest instalacja elektryczna oraz czy posiada oddzielny przewód neutralny i ochronny.
W wielu starszych budynkach spotyka się instalacje czteroprzewodowe, natomiast obecnie standardem są układy pięcioprzewodowe. Od tej różnicy zależy, czy modernizacja będzie prosta, czy konieczna okaże się przebudowa fragmentu instalacji.
Jak podłączyć gniazdo siłowe z 4 na 5 - krótka odpowiedź
Nie w każdym przypadku można bezpiecznie zastąpić gniazdo czterobiegunowe pięciobiegunowym. Decydujące znaczenie ma rodzaj instalacji znajdującej się w ścianie. Jeżeli instalacja nie posiada oddzielnych przewodów ochronnego PE oraz neutralnego N, sama wymiana osprzętu nie rozwiązuje problemu.
W nowoczesnych instalacjach pięcioprzewodowych stosuje się osobne żyły dla przewodu neutralnego oraz ochronnego. Starsze instalacje często wykorzystują wspólny przewód PEN, dlatego wymagają wcześniejszej oceny przez osobę posiadającą odpowiednie kwalifikacje.
Najczęstszym błędem jest założenie, że wystarczy kupić nowe gniazdo pięciobiegunowe i przełożyć przewody. Takie podejście może skutkować nieprawidłowym działaniem urządzeń, utratą ochrony przeciwporażeniowej oraz problemami podczas odbioru instalacji.
Ostrzeżenie: Modernizacja obwodów trójfazowych wymaga sprawdzenia rodzaju sieci, przekroju przewodów, zabezpieczeń oraz sposobu wykonania ochrony przeciwporażeniowej. Sama liczba bolców w gnieździe nie mówi, czy instalacja nadaje się do takiej zmiany.

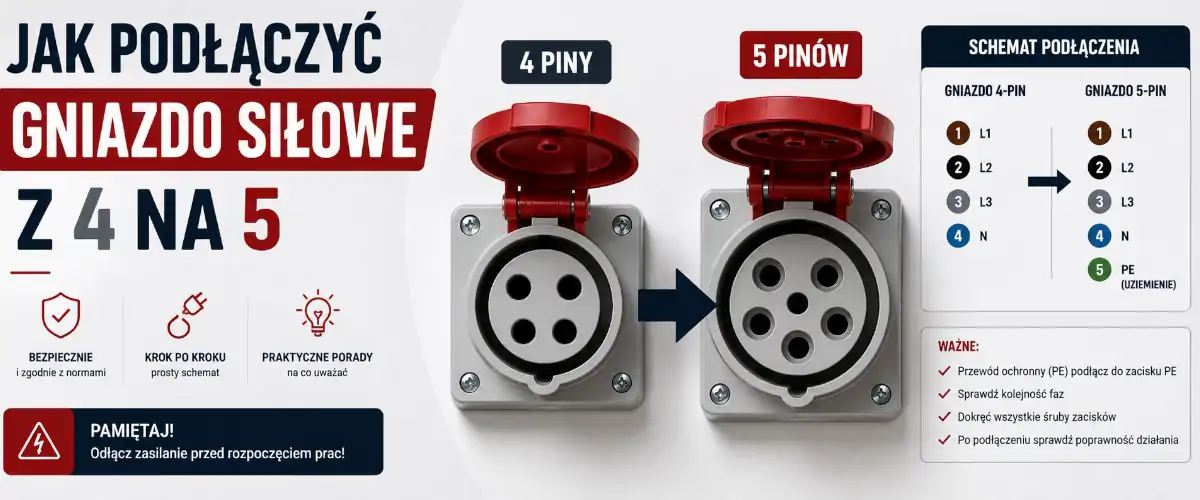

Czym różni się gniazdo siłowe 4-bolcowe od 5-bolcowego
Najważniejsza różnica dotyczy liczby przewodów wykorzystywanych przez instalację. Starsze gniazda czterobiegunowe były projektowane dla instalacji, w których funkcję przewodu ochronnego i neutralnego pełnił wspólny przewód PEN. W nowych instalacjach stosuje się oddzielne przewody PE i N, dlatego używa się gniazd pięciobiegunowych.
Zmiana wynika przede wszystkim z rozwoju standardów bezpieczeństwa. Rozdzielenie funkcji ochronnej i roboczej poprawia skuteczność ochrony przeciwporażeniowej oraz umożliwia prawidłową pracę nowoczesnych urządzeń wyposażonych w elektronikę sterującą.
Przykładowo nowoczesna obrabiarka CNC, pompa ciepła lub ładowarka do pojazdu elektrycznego może wymagać obecności przewodu neutralnego. W starszej instalacji czteroprzewodowej podłączenie takiego urządzenia może okazać się niemożliwe bez przebudowy zasilania.
Najważniejsze różnice
| Gniazdo 4-pin | Gniazdo 5-pin |
|---|---|
| Starszy standard | Obecny standard instalacji |
| Wspólny przewód PEN | Oddzielny PE i N |
| Mniejsza kompatybilność z nowymi urządzeniami | Obsługa nowoczesnych odbiorników trójfazowych |
| Spotykane głównie w starszych budynkach | Stosowane w nowych instalacjach |
Nie każdy odbiornik wymaga pięciu przewodów
Istnieją urządzenia trójfazowe, które do pracy nie wykorzystują przewodu neutralnego. Dotyczy to między innymi części silników elektrycznych czy niektórych sprężarek. Z kolei urządzenia wyposażone w elektronikę, sterowniki lub dodatkowe obwody jednofazowe bardzo często wymagają przewodu N.
To właśnie dlatego przed planowaną modernizacją należy sprawdzić zarówno wymagania producenta urządzenia, jak i rzeczywisty stan instalacji elektrycznej. Pozwala to uniknąć kosztownego zakupu nieodpowiedniego osprzętu.
Jak sprawdzić, z jaką instalacją masz do czynienia przed wymianą gniazda
Ocena rodzaju instalacji jest pierwszym krokiem przed planowaną modernizacją. Nie należy zakładać, że wiek budynku jednoznacznie określa typ instalacji. W wielu domach wykonywano częściowe remonty, przez co poszczególne obwody mogą różnić się sposobem wykonania.
Przykładowo dom wybudowany w latach 90. może posiadać nowoczesną instalację pięcioprzewodową w garażu, natomiast w warsztacie nadal funkcjonuje starszy obwód z przewodem PEN. W takiej sytuacji wymiana jedynie gniazda nie oznacza automatycznie dostosowania całej instalacji do współczesnych wymagań.
Najczęstszy błąd polega na sugerowaniu się wyłącznie wyglądem gniazda. O rzeczywistych możliwościach decydują przewody znajdujące się w instalacji, sposób wykonania rozdziału przewodu PEN oraz zastosowane zabezpieczenia.
Co należy sprawdzić przed modernizacją
- Rodzaj układu sieci w budynku.
- Liczbę przewodów doprowadzonych do obwodu.
- Stan techniczny przewodów i ich przekrój.
- Parametry zabezpieczenia nadprądowego.
- Obecność oraz sposób wykonania przewodu ochronnego.
- Zgodność instalacji z dokumentacją lub wcześniejszymi modernizacjami.
Ostrzeżenie: W starszych instalacjach mogą występować rozwiązania wykonane wiele lat temu zgodnie z dawnymi wymaganiami. Przed podłączeniem nowego urządzenia zawsze należy upewnić się, że cała instalacja spełnia aktualne wymagania bezpieczeństwa.
Nieoczywistym szczegółem technicznym jest przekrój przewodów. Nawet jeśli instalacja posiada odpowiednią liczbę żył, ich przekrój musi odpowiadać przewidywanemu obciążeniu oraz zabezpieczeniom zastosowanym w rozdzielnicy.
Jakie gniazda siłowe i osprzęt wybrać podczas modernizacji instalacji
Na rynku dostępnych jest wiele gniazd przemysłowych spełniających wymagania obowiązujących norm. W praktyce najlepiej wybierać produkty renomowanych producentów, ponieważ zapewniają trwałość styków, odpowiedni stopień ochrony oraz łatwiejszy dostęp do części zamiennych.
Najtańsze gniazda niewiadomego pochodzenia często wykonane są z mniej odpornego tworzywa, mają słabsze zaciski oraz szybciej ulegają zużyciu w miejscach intensywnie eksploatowanych, takich jak warsztaty czy hale produkcyjne.
| Producent | Największa zaleta | Typowe zastosowanie |
|---|---|---|
| Mennekes | Bardzo wysoka trwałość | Przemysł i warsztaty |
| PCE | Szeroka oferta gniazd CEE | Budownictwo i hale |
| Scame | Dobra odporność mechaniczna | Instalacje zewnętrzne |
| Legrand | Wysoka jakość wykonania | Budynki mieszkalne i usługowe |
| Schneider Electric | Kompatybilność z profesjonalnym osprzętem | Instalacje przemysłowe |
Na jakie parametry zwrócić uwagę
- Napięcie znamionowe.
- Prąd znamionowy, np. 16 A lub 32 A.
- Stopień ochrony IP.
- Odporność mechaniczna obudowy.
- Sposób montażu - natynkowy lub podtynkowy.
- Zgodność z parametrami całej instalacji.
Lepsza opcja w garażu lub warsztacie to gniazdo o stopniu ochrony IP44 albo IP67, jeżeli istnieje ryzyko zawilgocenia lub zapylenia. W pomieszczeniach przemysłowych przekłada się to na znacznie dłuższą żywotność osprzętu.
Kiedy wystarczy wymiana osprzętu, a kiedy potrzebna jest modernizacja instalacji
Nie każda sytuacja wymaga przebudowy całego obwodu, jednak decyzję należy podejmować po ocenie istniejącej instalacji. Jeżeli przewody, zabezpieczenia oraz sposób wykonania odpowiadają wymaganiom nowego urządzenia, zakres prac może być stosunkowo niewielki.
Jeżeli jednak instalacja została wykonana kilkadziesiąt lat temu, posiada wspólny przewód PEN lub nie spełnia obecnych wymagań dotyczących ochrony przeciwporażeniowej, lepszym rozwiązaniem będzie kompleksowa modernizacja zamiast wymiany samego gniazda.
Porównanie dwóch rozwiązań
| Wymiana samego gniazda | Modernizacja obwodu |
|---|---|
| Gdy instalacja jest zgodna z wymaganiami nowego osprzętu. | Gdy instalacja nie posiada odpowiedniej liczby przewodów. |
| Mniejsze koszty. | Wyższy koszt, ale większy poziom bezpieczeństwa. |
| Krótszy czas wykonania. | Możliwość dostosowania całej instalacji do nowych urządzeń. |
- Sprawdź dokumentację urządzenia.
- Zweryfikuj rodzaj instalacji.
- Oceń stan przewodów.
- Porównaj parametry zabezpieczeń.
- Wybierz osprzęt renomowanego producenta.
- Nie zakładaj zgodności wyłącznie na podstawie liczby bolców.
Najwięcej kosztują sytuacje, w których kupiono nowe urządzenie, a dopiero później okazuje się, że istniejąca instalacja nie spełnia jego wymagań. W praktyce wcześniejsza ocena całego obwodu pozwala uniknąć takich problemów oraz lepiej zaplanować zakres modernizacji.
FAQ
Czy można wymienić gniazdo siłowe 4-bolcowe na 5-bolcowe?
Nie zawsze. Możliwość zastosowania gniazda pięciobiegunowego zależy przede wszystkim od sposobu wykonania instalacji elektrycznej. Jeżeli obwód nie posiada oddzielnych przewodów ochronnego PE i neutralnego N, sama wymiana osprzętu nie oznacza, że instalacja będzie odpowiednia dla gniazda 5-pin.
Dlaczego nowe gniazda siłowe mają pięć bolców?
Nowoczesne instalacje wykorzystują oddzielne przewody ochronny oraz neutralny, co poprawia poziom bezpieczeństwa i umożliwia zasilanie urządzeń wymagających przewodu N. Dzięki temu współczesny osprzęt jest zgodny z obecnie stosowanymi standardami instalacji elektrycznych.
Czy każde urządzenie trójfazowe wymaga przewodu neutralnego?
Nie. Część urządzeń, takich jak niektóre silniki elektryczne, może pracować bez przewodu neutralnego. Wiele nowoczesnych maszyn wyposażonych w elektronikę sterującą, układy pomiarowe lub elementy jednofazowe wymaga jednak obecności przewodu N, dlatego przed zakupem należy sprawdzić wymagania producenta.
Jak rozpoznać starą instalację czteroprzewodową?
Najpewniejszym sposobem jest ocena wykonania całego obwodu oraz rozdzielnicy. Sam wygląd gniazda nie pozwala określić rodzaju instalacji, ponieważ osprzęt mógł zostać wymieniony podczas wcześniejszych remontów.
Jakie gniazdo siłowe wybrać do garażu lub warsztatu?
Najczęściej wybierane są przemysłowe gniazda CEE renomowanych producentów, takich jak Mennekes, PCE, Scame, Legrand czy Schneider Electric. Przy wyborze należy zwrócić uwagę na prąd znamionowy, stopień ochrony IP oraz zgodność z parametrami całej instalacji.
Kiedy konieczna jest kompleksowa modernizacja instalacji?
Jeżeli istniejący obwód nie spełnia aktualnych wymagań dotyczących ochrony przeciwporażeniowej, posiada wspólny przewód PEN lub jego stan techniczny budzi zastrzeżenia, zakres prac może wykraczać poza wymianę samego gniazda. W takich przypadkach ocena instalacji przez osobę posiadającą odpowiednie kwalifikacje pozwala dobrać właściwy sposób modernizacji.
Modernizacja gniazda siłowego zaczyna się od oceny instalacji, a nie od zakupu osprzętu
Pytanie o to, jak podłączyć gniazdo siłowe z 4 na 5, najczęściej pojawia się przy wymianie starszego osprzętu lub zakupie nowego urządzenia trójfazowego. W praktyce o możliwości zastosowania gniazda pięciobiegunowego nie decyduje jednak sam osprzęt, lecz konstrukcja całego obwodu elektrycznego.
Zakup markowego gniazda Mennekes, PCE, Scame, Legrand czy Schneider Electric poprawia trwałość i komfort użytkowania, ale nie zastępuje prawidłowo wykonanej instalacji. Przed planowaną modernizacją należy zweryfikować liczbę przewodów, sposób wykonania ochrony przeciwporażeniowej oraz zgodność parametrów instalacji z wymaganiami urządzenia.
Dobrze zaplanowana modernizacja pozwala uniknąć kosztownych przeróbek w przyszłości, zwiększa bezpieczeństwo użytkowników i zapewnia kompatybilność z nowoczesnym sprzętem trójfazowym przez wiele lat.
