Odpływ zlewu kuchennego najczęściej wykonuje się na wysokości 45-50 cm od gotowej podłogi do osi rury kanalizacyjnej w ścianie. Jeśli potrzebna jest jedna wartość wyjściowa, można przyjąć około 50 cm. Nie jest to jednak sztywny wymiar wynikający z przepisów. Ostateczne położenie podejścia trzeba sprawdzić dla konkretnego zlewozmywaka, syfonu, wysokości blatu oraz wyposażenia szafki.
Na jakiej wysokości wykonać odpływ zlewu?
Praktyczny zakres dla typowej kuchni wynosi 45-50 cm od gotowej podłogi do osi podejścia kanalizacyjnego. Poziom około 50 cm zwykle sprawdza się przy standardowym zlewozmywaku wpuszczanym w blat, typowej szafce oraz klasycznym syfonie. Przed wykonaniem bruzdy należy jednak porównać ten wymiar z dokumentacją zlewu i syfonu.
Najważniejsza zasada jest prosta: oś rury w ścianie powinna znaleźć się poniżej poziomego wylotu kompletnego zestawu odpływowego. Dzięki temu odcinek łączący syfon z kanalizacją może opadać w stronę ściany. Jeśli podejście będzie wyżej niż wylot syfonu, na przewodzie powstanie wzniesienie. Może to powodować wolniejsze opróżnianie komory, zaleganie wody i osadów, a czasem uniemożliwić prawidłowy montaż.
Zakres 45-50 cm jest praktyką wykonawczą, a nie uniwersalną wysokością narzuconą przez normę. Warunki Techniczne wymagają, aby instalacja skutecznie odprowadzała ścieki i była wykonana zgodnie z odpowiednimi zasadami projektowymi, ale nie podają jednej obowiązkowej rzędnej odpływu zlewozmywaka. Spotykanych wartości 52, 55 lub 60 cm nie należy więc opisywać jako wymiarów wymaganych przepisami.
Gdy zlew i syfon nie są jeszcze wybrane: bezpieczniej pozostawić oś podejścia w zakresie 45-50 cm niż podnosić ją do 55-60 cm. Niższe wyjście można zazwyczaj połączyć z syfonem dłuższym odcinkiem pionowym. Zbyt wysokiego podejścia nie da się łatwo skorygować bez utraty spadku lub przeróbki instalacji w ścianie.
Także producenci traktują około 50 cm jako wartość orientacyjną. W poradniku firmy Laveo dotyczącym odpływu pod zlewozmywak podano około 50 cm oraz zakres 48-52 cm, jednocześnie wskazując na konieczność uwzględnienia konkretnego wyposażenia.
Od którego miejsca mierzyć wysokość?

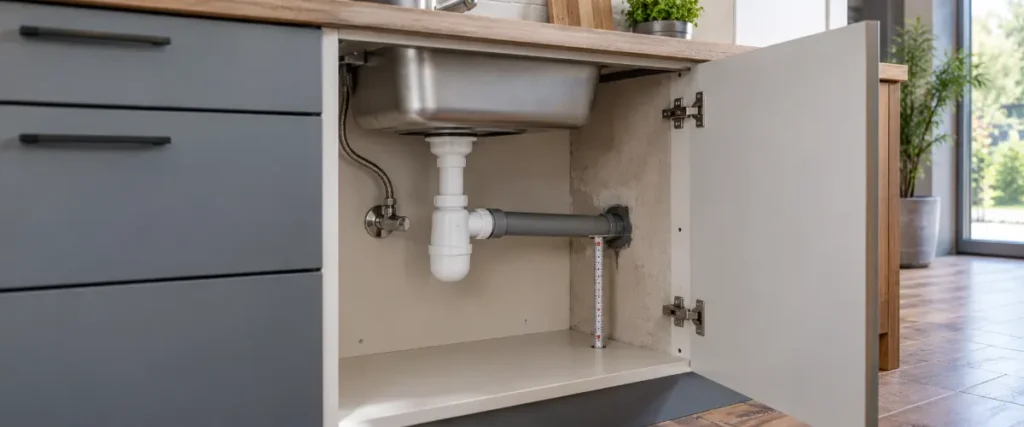

Wysokość odpływu mierzy się od wierzchu gotowej podłogi do osi rury kanalizacyjnej w ścianie. Nie jest to wymiar do dolnej ani do górnej krawędzi kielicha. Rozróżnienie ma znaczenie, ponieważ pomyłka o kilka centymetrów może zabrać zapas potrzebny na prawidłowy spadek przewodu.
Gotowa podłoga oznacza poziom po wykonaniu wszystkich warstw wykończeniowych, czyli po ułożeniu płytek, paneli, deski lub innej finalnej posadzki. Jeżeli podejście powstaje przed wylewką, trzeba najpierw ustalić docelową wysokość warstw podłogowych. Pomiar wykonany od surowego stropu bez tej korekty będzie po zakończeniu prac niższy o pełną grubość podkładu i okładziny.
Przykładowo, jeśli nad surowym stropem ma powstać 7 cm podkładu oraz 1,5 cm warstwy wykończeniowej, oś rury umieszczona 50 cm nad stropem znajdzie się po ukończeniu podłogi 41,5 cm nad jej powierzchnią. W praktyce może to nadal być użyteczne położenie, ale nie będzie odpowiadało założonemu wymiarowi 50 cm.
Drugim poziomem potrzebnym do ustalenia instalacji jest góra gotowego blatu. W typowej kuchni znajduje się ona mniej więcej 85-90 cm nad podłogą. Nie wolno jednak wyznaczać odpływu wyłącznie na podstawie wysokości blatu. Pod nim znajdują się jeszcze komora zlewu, sitko, korpus zestawu odpływowego, syfon i jego poziomy wylot.
| Co jest mierzone? | Właściwy punkt odniesienia | Częsty błąd |
|---|---|---|
| Poziom dolny | Wierzch gotowej posadzki | Pomiar od stropu lub surowej wylewki |
| Wysokość odpływu | Oś rury kanalizacyjnej | Pomiar do dolnej albo górnej krawędzi kielicha |
| Poziom blatu | Górna powierzchnia gotowego blatu | Pomiar do korpusu szafki bez blatu |
| Położenie w poziomie | Względem odpływu komory i wyposażenia szafki | Automatyczne ustawienie na osi szafki |
Jak wyznaczyć wysokość krok po kroku?
Najpewniejsza metoda polega na rozrysowaniu całego zestawu w przekroju albo na próbnym złożeniu zlewozmywaka, odpływu i syfonu. Sama głębokość komory nie wystarcza. Poniżej jej dna znajdują się jeszcze sitko, korpus odpływu oraz elementy syfonu. Potrzebny jest rzeczywisty poziom osi wylotu całego zestawu.
- Zaznacz poziom gotowej podłogi. Dodaj do stanu surowego wszystkie planowane warstwy podłogowe i przenieś docelową rzędną na ścianę.
- Wyznacz górę gotowego blatu. Uwzględnij wysokość nóżek, korpusu szafki i rzeczywistą grubość blatu.
- Ustal położenie dna komory. Skorzystaj z rysunku technicznego zlewozmywaka i uwzględnij sposób jego montażu.
- Dodaj odpływ i syfon. Sprawdź ich wymiary w dokumentacji albo połącz elementy na sucho i zmierz położenie osi poziomego wylotu.
- Wyznacz oś rury w ścianie. Powinna znajdować się niżej niż wylot syfonu, aby łącznik opadał w stronę kanalizacji.
- Sprawdź położenie w poziomie. Podejście nie zawsze musi wypadać na osi szafki. Ważniejsza jest krótka, dostępna trasa bez zbędnych kolan.
- Skontroluj kolizje. Zaznacz plecy mebla, prowadnice i korpusy szuflad, sortownik, zawory wody, filtr oraz przebieg węża zmywarki.
- Zweryfikuj trasę do pionu. Przy długim podejściu trzeba sprawdzić średnicę, spadek, liczbę zmian kierunku i możliwość czyszczenia przewodu.
Załóżmy, że blat ma znaleźć się 90 cm nad gotową podłogą, a zamontowana komora schodzi 20 cm poniżej jego górnej powierzchni. Dno zlewu znajdzie się wtedy w przybliżeniu 70 cm nad podłogą, ale nie oznacza to jeszcze, że podejście na 50 cm na pewno będzie prawidłowe. Poniżej komory trzeba zmieścić sitko, odpływ, syfon oraz odcinek prowadzony ze spadkiem. Rzeczywisty zapas można ocenić dopiero po uwzględnieniu kompletnego zestawu.
Wysokość 50 cm jest punktem do sprawdzenia, a nie gotowym wymiarem dla każdej kuchni. O prawidłowym położeniu decyduje to, czy wylot zmontowanego syfonu znajduje się powyżej osi rury w ścianie i czy pomiędzy nimi można zachować spadek.
Głęboka komora, zlew podwieszany i dwie komory
Głębokość współczesnych komór wyraźnie się różni. Przykładowe modele Franke mają komory o głębokości 160, 190, 200, a nawet 220 mm. Różnica 6 cm pomiędzy płytką i głęboką komorą może przesądzić o tym, czy pod zlewem zmieszczą się syfon, sortownik i szuflada.
Parametr głębokości nie określa samodzielnie wymaganej wysokości podejścia. Pokazuje jednak, dlaczego nie należy wykonywać instalacji na podstawie jednej liczby bez znajomości modelu zlewu. Znaczenie ma także położenie otworu odpływowego, konstrukcja sitka i geometria syfonu.
Zlewozmywak podwieszany
Zlew podwieszany mocuje się od spodu blatu, dlatego jego komora zwykle schodzi niżej niż porównywalna komora wpuszczana. Różnica zależy od grubości blatu, konstrukcji rantu i sposobu mocowania. Kilka centymetrów utraconej przestrzeni może sprawić, że typowe podejście na wysokości 50 cm znajdzie się zbyt blisko wylotu syfonu.
Przed wykonaniem kanalizacji należy skorzystać z rysunku konkretnego modelu. Jeśli dokumentacja nie pokazuje poziomu wylotu po złożeniu odpływu, warto wykonać próbny montaż. Przy głębokiej komorze podwieszanej podejście bliżej 45 cm może dać większy zapas, ale jego ostateczne położenie nadal trzeba obliczyć z wymiarów zestawu.
Zlew dwukomorowy
Dwie komory wymagają zestawu odpływowego, który łączy oba sitka przed syfonem. Dodatkowe rury, kolana i trójniki zajmują miejsce zarówno w pionie, jak i w poziomie. Zwiększa się też ryzyko kolizji z szufladami, wysokim sortownikiem lub zaworami wody.
W takim układzie nie warto automatycznie umieszczać podejścia na środku szafki. Korzystniejsze może być przesunięcie go w stronę odpływu głównej komory, pod warunkiem że połączenie pozostanie dostępne. Krótsza trasa i mniejsza liczba zmian kierunku ułatwiają montaż oraz późniejsze czyszczenie.
Odpływ przesunięty ku tyłowi lub bokowi
W wielu zlewozmywakach otwór odpływowy nie znajduje się na środku komory. Może być przesunięty do tyłu, dzięki czemu syfon zajmuje mniej miejsca w użytkowej części szafki. W takiej sytuacji odpowiednie przesunięcie podejścia kanalizacyjnego może skrócić połączenie i ułatwić montaż szuflad.
Przed ustaleniem miejsca trzeba jednak znać położenie pleców mebla i prowadnic. Rura ukryta zbyt głęboko za szafką może wymagać wycinania dużego fragmentu tylnej płyty, a po montażu dostęp do uszczelki w ścianie będzie utrudniony.
Młynek do odpadów
Młynek ma większy korpus niż klasyczny odpływ i może przesuwać wylot znacznie niżej. Dlatego nie należy przygotowywać podejścia wyłącznie według typowej wartości 50 cm. Konieczne jest sprawdzenie rysunku montażowego urządzenia razem ze zlewem i przewidzianym syfonem.
Jeżeli oś rury w ścianie wypadnie powyżej wylotu młynka, poprawne odprowadzenie grawitacyjne może być niemożliwe. W takim przypadku nie należy tworzyć przewodu prowadzonego pod górę. Podejście trzeba obniżyć, najlepiej przed wykonaniem tynków i okładzin.
Syfon, średnica rury i spadek przewodu
Typowe podejście kanalizacyjne do zlewozmywaka wykonuje się jako DN 50. Nie oznacza to jednak, że króciec każdego syfonu ma identyczny wymiar. Przykładowy syfon Franke oszczędzający miejsce ma przyłącze do ściany Ø40 mm. Takie wyjście podłącza się do przygotowanego podejścia za pomocą odpowiedniej redukcji lub uszczelki systemowej.
Nie należy utożsamiać średnicy nominalnej instalacji z wymiarem króćca syfonu. Przejście pomiędzy elementami musi być szczelne, stabilne i możliwe do rozebrania podczas czyszczenia. Wsuwanie luźnej rury i wypełnianie szczeliny silikonem nie zastępuje właściwej redukcji. Prowizoryczne połączenie może rozszczelnić się podczas przesuwania szafki albo odkręcania syfonu.
Odcinek od syfonu do ściany powinien opadać w stronę kanalizacji. W opracowaniach wykonawczych często przyjmuje się spadek około 2%, czyli około 2 cm obniżenia na metr przewodu. Przy odcinku długości 50 cm odpowiada to różnicy poziomów około 1 cm. Dokładny spadek i średnicę należy jednak dobrać do długości oraz układu instalacji zgodnie z zasadami projektowania kanalizacji grawitacyjnej, w tym PN-EN 12056-2.
Na przewodzie nie powinny powstawać miejscowe wzniesienia ani zagłębienia. Problem ten często występuje przy długich rurach harmonijkowych, w których odkładają się tłuszcz i resztki. Sztywne, prawidłowo dopasowane elementy o łagodnych zmianach kierunku są łatwiejsze do skontrolowania i czyszczenia.
Syfon musi pozostać dostępny. Nie należy zabudowywać go na stałe ani zamykać w sposób wymagający demontażu blatu. Okresowe usunięcie osadów jest normalną czynnością eksploatacyjną, dlatego dostęp powinien obejmować osadnik, nakrętki, króciec zmywarki i połączenie przy ścianie.
Jak uniknąć kolizji w szafce?
Instalację należy skoordynować z projektem mebli. W szafce z klasycznymi drzwiczkami zwykle pozostaje sporo miejsca, natomiast przy szufladach z wycięciem pod syfon nawet kilka centymetrów przesunięcia może zdecydować, czy mebel będzie działał prawidłowo.
- Szuflady: sprawdź wysokość ich tylnych ścianek, głębokość wycięcia oraz położenie prowadnic.
- Sortownik odpadów: uwzględnij wysokość pojemników i przestrzeń potrzebną do ich wysunięcia.
- Zawory wody: umieść je w miejscu dostępnym, poza obrysem komory, młynka i prowadnic.
- Filtr wody: pozostaw miejsce na obudowę, przewody i późniejszą wymianę wkładu.
- Bateria z wyciąganą wylewką: sprawdź tor ruchu węża i obciążnika, aby nie zaczepiały o syfon.
- Zmywarka: przewidź właściwy króciec syfonu i bezpieczne przejście węża przez bok szafki.
- Dostęp serwisowy: wszystkie nakrętki i uszczelki powinny być osiągalne bez demontażu zabudowy.
Zmywarkę podłącza się zazwyczaj do przeznaczonego do tego króćca syfonu. Wysokości odpływu zlewu nie należy jednak wyznaczać na podstawie sposobu prowadzenia pętli węża odpływowego zmywarki. Są to odrębne wymagania montażowe. Przebieg węża trzeba wykonać zgodnie z instrukcją konkretnego urządzenia.
Najlepszym momentem na koordynację instalacji jest etap przed tynkami i płytkami, gdy znane są już: model zlewozmywaka, wysokość blatu, układ szafek i typ syfonu. Jeżeli wyposażenie zostanie wybrane później, warto unikać wysokiego podejścia i pozostawić możliwie elastyczny układ wewnątrz szafki.
Najczęstsze błędy wykonawcze
Najpoważniejszym błędem jest umieszczenie podejścia powyżej wylotu syfonu. Woda musi wtedy pokonać wzniesienie, przez co część przewodu pozostaje wypełniona. Zlew może opróżniać się wolniej, a tłuszcz i drobne resztki szybciej tworzą osady. Skracanie syfonu nie zawsze rozwiązuje problem, ponieważ jego geometria i zamknięcie wodne wynikają z konstrukcji produktu.
Drugim częstym błędem jest mierzenie od niewłaściwego poziomu podłogi. Nieuwzględnienie wylewki, izolacji i okładziny może zmienić końcową wysokość o kilka centymetrów. Problem często wychodzi na jaw dopiero po zamontowaniu mebli, kiedy obniżenie podejścia wymaga kucia gotowej ściany.
Do pozostałych błędów należą:
- ustawienie rury dokładnie na osi szafki bez sprawdzenia położenia odpływu komory;
- nieuwzględnienie dodatkowej wysokości zlewu podwieszanego;
- wykonanie podejścia przed wyborem młynka i bez sprawdzenia jego dokumentacji;
- utożsamienie podejścia DN 50 z króćcem syfonu Ø40 mm;
- zastosowanie przypadkowej redukcji lub uszczelnienie luźnego połączenia silikonem;
- użycie długiej rury harmonijkowej tworzącej zagłębienia;
- prowadzenie instalacji przez strefę pracy szuflady albo obciążnika baterii;
- zabudowanie syfonu bez dostępu do osadnika i nakrętek;
- założenie uszczelki stożkowej w niewłaściwym kierunku;
- brak próby szczelności przy pełnym przepływie.
Jak wykonać próbę szczelności?
Po zakończeniu montażu należy zamknąć odpływ i napełnić komorę wodą. Następnie trzeba otworzyć korek i szybko spuścić całą zawartość. Duży chwilowy przepływ lepiej ujawnia nieszczelności niż powolne puszczanie wody z baterii.
Podczas próby należy skontrolować sitko, przelew, wszystkie nakrętki syfonu, redukcję przy ścianie i króciec zmywarki, jeśli został podłączony. W razie przecieku połączenie trzeba rozebrać, oczyścić i prawidłowo ułożyć uszczelkę. Zalewanie nakrętek silikonem utrudnia późniejszy serwis i nie usuwa przyczyny nieszczelności.
Kiedy wystarczy 50 cm, a kiedy wezwać hydraulika?
Poziom około 50 cm można potraktować jako punkt wyjścia przy standardowym zlewie wpuszczanym, blacie na wysokości około 85-90 cm i klasycznej szafce z drzwiczkami. Warunkiem jest sprawdzenie, czy wylot konkretnego syfonu znajduje się wyżej niż podejście i czy łącznik może opadać w stronę ściany.
| Sytuacja | Zalecane działanie |
|---|---|
| Standardowa komora wpuszczana, klasyczny syfon i krótka trasa | Przyjmij 45-50 cm i potwierdź położenie po próbnym złożeniu zestawu |
| Brak wybranego zlewu i syfonu | Unikaj wysokości 55-60 cm, pozostawiając podejście w typowym zakresie |
| Głęboka komora lub zlew podwieszany | Oblicz rzędną z dokumentacji konkretnego modelu i rozważ niższe podejście |
| Szuflady lub wysoki sortownik pod zlewem | Skoordynuj wysokość i położenie rury z projektem mebli |
| Młynek do odpadów | Ustal poziom według instrukcji młynka i kompletnego zestawu odpływowego |
| Wyspa kuchenna lub odpływ prowadzony w podłodze | Zleć dobór trasy, średnicy i spadku instalatorowi |
| Długie podejście albo liczne zmiany kierunku | Skonsultuj układ z hydraulikiem lub projektantem instalacji |
| Rura w ścianie powyżej wylotu syfonu | Przerwij montaż i obniż podejście zamiast prowadzić przewód pod górę |
Samodzielnie można zmierzyć poziomy, sprawdzić dokumentację, złożyć syfon na sucho, zaznaczyć kolizje oraz wykonać próbę szczelności. Fachowiec powinien ocenić układ, gdy zlew znajduje się na wyspie, przewód jest prowadzony w podłodze, podejście do pionu jest długie albo wymaga wielu zmian kierunku.
Pomoc specjalisty jest potrzebna również wtedy, gdy trzeba przesunąć istniejący pion, ingerować w elementy konstrukcyjne lub połączyć kilka urządzeń w nietypowym układzie. Kucia elementów konstrukcyjnych nie należy rozpoczynać bez oceny projektanta lub konstruktora.
Hydraulik powinien sprawdzić instalację także wtedy, gdy odpływ bulgocze, cofa wodę albo opróżnia zamknięcie wodne syfonu. Takie objawy mogą wynikać z niedrożności, błędnego odpowietrzenia, niewłaściwej średnicy lub nieprawidłowego przebiegu podejścia, a nie tylko z jego wysokości.
Pytania i odpowiedzi
Czy odpływ zlewozmywaka na wysokości 50 cm będzie prawidłowy?
W wielu standardowych kuchniach tak. Wymiar należy mierzyć od gotowej podłogi do osi rury. Trzeba też potwierdzić, że wylot syfonu znajdzie się wyżej, a odcinek do ściany będzie opadał w stronę kanalizacji.
Czy wysokość 55 cm jest zgodna z normą?
Przepisy nie wskazują 55 cm jako obowiązkowej wysokości odpływu zlewozmywaka. Taki poziom może działać przy niektórych zestawach, ale zwiększa ryzyko kolizji z głęboką komorą, zlewem podwieszanym lub młynkiem.
Czy odpływ może znajdować się niżej niż 45 cm?
Tak, jeśli można go połączyć z syfonem bez kolizji z szafką i jej wyposażeniem. Niższe podejście jest zwykle łatwiejsze do wykorzystania niż zbyt wysokie, ponieważ pozwala zastosować dłuższy pionowy odcinek pod syfonem.
Jaka rura jest potrzebna do zlewozmywaka?
Typowe podejście kanalizacyjne wykonuje się jako DN 50. Syfon może mieć przyłącze Ø40 mm, dlatego do jego połączenia z podejściem stosuje się właściwą redukcję lub uszczelkę systemową.
Czy odpływ musi znajdować się na środku szafki?
Nie. Jego położenie należy dopasować do odpływu komory, syfonu, szuflad, sortownika i zaworów. Przesunięcie w bok albo ku tylnej części może skrócić trasę, pod warunkiem zachowania dostępu serwisowego.
Czy odpływ zlewu wyznacza wysokość podłączenia zmywarki?
Nie. Zmywarkę zwykle podłącza się do króćca syfonu, ale przebieg jej węża odpływowego wykonuje się według instrukcji urządzenia. Nie należy ustalać wysokości podejścia zlewu na podstawie pętli węża zmywarki.
Jak sprawdzić szczelność po montażu?
Napełnij komorę, a następnie szybko spuść wodę i obserwuj każde połączenie. Sprawdź sitko, przelew, nakrętki syfonu, króciec zmywarki oraz wejście przewodu do ściany. Nieszczelność usuwa się przez poprawienie połączenia i uszczelki, a nie przez zalewanie całości silikonem.
W typowej kuchni warto zacząć od osi podejścia na poziomie 45-50 cm nad gotową podłogą. Przed zatynkowaniem instalacji trzeba zestawić ten wymiar z głębokością komory, sposobem montażu zlewu, rzeczywistym syfonem i projektem wnętrza szafki. Jeśli wylot syfonu wypada poniżej rury w ścianie, podejście należy obniżyć. Przy młynku, wyspie kuchennej, długim przewodzie lub ingerencji w pion trasę powinien sprawdzić instalator.
