Na jakiej wysokości odpływ umywalki? 55 cm to punkt wyjścia

Oś odpływu umywalki najczęściej wykonuje się około 50-55 cm nad gotową podłogą. Wartość 55 cm jest dobrym punktem wyjścia, ale nie stanowi uniwersalnego wymiaru dla każdej ceramiki i każdego mebla. Przed wykonaniem podejścia trzeba sprawdzić położenie korka, syfonu, szuflad oraz możliwość zachowania spadku rury w kierunku pionu kanalizacyjnego.

Najważniejsza decyzja nie sprowadza się więc do wyboru między 50 a 55 cm. Odpływ powinien znaleźć się w strefie instalacyjnej szafki, poniżej możliwego wylotu z syfonu i na takiej wysokości, aby woda mogła odpływać grawitacyjnie. Wszystkie wymiary należy odnosić do poziomu gotowej posadzki.

Na jakiej wysokości wykonać odpływ umywalki?

Przy typowej umywalce wiszącej oś rury kanalizacyjnej najczęściej znajduje się 50-55 cm nad wykończoną podłogą. Gdy rant ceramiki wypada mniej więcej 85-90 cm nad posadzką, taki układ zwykle pozwala podłączyć syfon bez rozbudowanych przedłużeń i wielu zmian kierunku.

W praktyce wykonawczej spotyka się także szerszy zakres 50-60 cm. Nie należy jednak traktować go jako tolerancji pozwalającej umieścić podejście w dowolnym punkcie. Otwór może znajdować się w tym przedziale, a mimo to wypaść za prowadnicą, korpusem szuflady albo zbyt wysoko względem wylotu syfonu.

Wysokość 55 cm nie wynika z przepisu nakazującego zastosowanie jej w każdej łazience. Jest rozpowszechnioną praktyką montażową. Warunki techniczne dla budynków nie ustanawiają jednej rzędnej odpływu umywalki w mieszkaniu, a norma PN-EN 232 dotyczy wymagań funkcjonalnych dla umywalek, nie uniwersalnej wysokości rury kanalizacyjnej w ścianie.

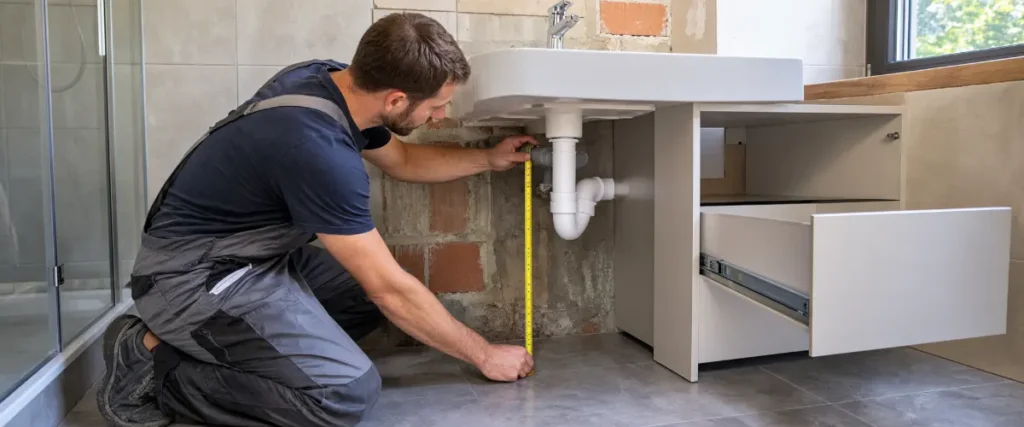

Jak prawidłowo zmierzyć wysokość odpływu?

Wysokość odpływu mierzy się od docelowego poziomu wykończonej posadzki do osi rury lub otworu kanalizacyjnego w ścianie. Nie jest to odległość do dolnej ani górnej krawędzi kielicha. Przy rurze o średnicy 40 lub 50 mm pomiar do krawędzi może wprowadzić błąd wynoszący kilka centymetrów, a tyle często wystarcza, aby powstała kolizja z szufladą.

Punktem odniesienia nie powinien być surowy strop, stara podłoga przeznaczona do usunięcia ani jastrych bez warstw wykończeniowych. Jeżeli instalacja powstaje przed wykonaniem podłogi, trzeba znać łączną grubość planowanych warstw, na przykład izolacji, ogrzewania podłogowego, jastrychu, hydroizolacji, kleju i płytki.

Nie należy automatycznie zakładać, że do pomiaru od surowego podłoża wystarczy dodać 2 cm. W remontowanym budynku albo przy ogrzewaniu podłogowym różnica między stropem a gotową posadzką może być znacznie większa. Błąd popełniony na tym etapie ujawni się dopiero po montażu mebla i ceramiki.

Na ścianie warto najpierw zaznaczyć linię gotowej podłogi. Od niej odmierza się oś odpływu, poziom blatu lub rantu umywalki oraz granice strefy instalacyjnej mebla. Jeśli posadzka jest już wykończona, pomiar wykonuje się bezpośrednio od powierzchni płytki.

Trzeba również ustalić położenie podejścia w poziomie. Najprostszy układ powstaje wtedy, gdy rura znajduje się w osi korka umywalkowego. Wyjątkiem jest sytuacja, w której dokumentacja szafki wyznacza inne pole montażowe. Przesunięcie odpływu na bok jest możliwe, ale wymaga dodatkowych kształtek, zajmuje przestrzeń i utrudnia czyszczenie.

Jak rodzaj umywalki i mebla wpływa na wysokość?

Umywalka wisząca bez szafki

Przy prostej umywalce wiszącej wysokość 50-55 cm zazwyczaj pozostawia wystarczającą przestrzeń na syfon. Nadal trzeba uwzględnić głębokość misy, położenie korka oraz rodzaj zestawu odpływowego. Znaczenie ma również to, czy pod ceramiką będzie widoczny syfon, półpostument albo pełny postument.

Zbyt wysokie podejście może znaleźć się powyżej możliwego wylotu z syfonu. Wtedy nie da się zachować prawidłowego odpływu grawitacyjnego. Zbyt nisko umieszczony otwór może natomiast wymagać długiego, widocznego odcinka rury, choć technicznie taki układ często jest łatwiejszy do skorygowania niż odpływ wykonany za wysoko.

Szafka z drzwiami lub otwartą półką

Szafka bez szuflad zwykle daje większą swobodę prowadzenia rur, ale nie oznacza pełnej dowolności. Podejście może kolidować z tylną ścianą, półką albo poprzeczką wzmacniającą korpus. Przed wykonaniem otworu trzeba sprawdzić przekrój mebla, a nie tylko jego szerokość i głębokość podane w opisie handlowym.

Wycinanie fragmentu półki lub pleców powinno mieścić się w zakresie dopuszczonym przez producenta. Przypadkowe przecięcie wieńca, łącznika albo mocowania może osłabić szafkę i utrudnić jej prawidłowe zawieszenie.

Szafka z pełnymi szufladami

W tym wariancie ważniejsza od popularnego wymiaru 55 cm jest strefa instalacyjna mebla. Zwykły syfon butelkowy znajduje się bezpośrednio pod korkiem i może wejść w obrys górnej szuflady. Część szuflad ma fabryczne wycięcie w kształcie litery U, ale jego szerokość i głębokość nie zawsze pasują do wybranego zestawu odpływowego.

Rozwiązaniem bywa syfon oszczędzający miejsce. Odcinek pod umywalką jest wówczas prowadzony w stronę ściany, a część pionowa znajduje się przy plecach szafki. Takie zestawy występują między innymi w wariantach d32/40. Ich wymiary trzeba jednak porównać z kartą mebla. Sama nazwa rozwiązania nie gwarantuje dopasowania do każdej szuflady.

Umywalka nablatowa

Umywalka nablatowa nie oznacza automatycznie, że odpływ należy wykonać wyżej. Wysoka misa zazwyczaj wymaga obniżenia blatu, aby jej rant znalazł się na wygodnym poziomie. Położenie korka może więc wypaść podobnie jak w umywalce wpuszczanej, a w niektórych zestawach nawet niżej.

Spotykane w poradnikach wartości 40-45 cm albo 60-65 cm mogą pasować do konkretnych konfiguracji, lecz żadna z nich nie jest uniwersalną zasadą dla umywalek nablatowych. Wysokość trzeba wyznaczyć na podstawie poziomu blatu, wysokości misy, położenia korka, wymiarów syfonu oraz konstrukcji szafki.

Umywalka dostępna dla osoby na wózku

W łazience bez barier rury i syfon nie powinny ograniczać przestrzeni na kolana. Często stosuje się syfon przyścienny albo podtynkowy, ale rozwiązanie musi być dobrane razem z ceramiką i sposobem jej mocowania. Oficjalne wytyczne dotyczące umywalek dostępnych zalecają górną krawędź na wysokości 75-85 cm i dolną nie niżej niż 60-70 cm.

Są to zalecenia projektowania bez barier, a nie standard dla każdej prywatnej łazienki. W takim układzie wysokość podejścia powinien zweryfikować projektant lub hydraulik, ponieważ trzeba jednocześnie zapewnić odpływ grawitacyjny, wolną przestrzeń pod umywalką i bezpieczne zamocowanie ceramiki.

Jak wyznaczyć odpływ krok po kroku?

Najbezpieczniejsza kolejność polega na dobraniu całego zestawu przed wykonaniem podejścia. Potrzebne są rysunki techniczne umywalki, szafki, korka i syfonu oraz informacja o odległości od pionu kanalizacyjnego.

1. Wybierz konkretną umywalkę i mebel. Dwa podobnie wyglądające modele mogą mieć inne położenie misy, korka, szuflad i mocowań.
2. Ustal poziom gotowej posadzki. Jeśli podłoga nie jest wykonana, oblicz pełną grubość wszystkich planowanych warstw i zaznacz jej docelowy poziom na ścianie.
3. Zaznacz poziom rantu lub blatu. Przy wielu typowych umywalkach rant wypada około 85-90 cm nad posadzką, ale wysokość należy dopasować do użytkowników i rodzaju misy.
4. Odtwórz położenie misy i korka. Skorzystaj z rysunku technicznego, a nie z pomiaru zdjęcia lub wymiarów zewnętrznych opakowania.
5. Dodaj wymiary syfonu. Sprawdź długość króćców, wysokość zamknięcia wodnego, zakres regulacji i położenie wylotu prowadzącego do ściany.
6. Nanieś strefę instalacyjną szafki. Zaznacz prowadnice, tylną część szuflad, półki, wieńce i dopuszczalne wycięcia.
7. Sprawdź drogę rury do pionu. Uwzględnij długość odcinka, zmiany kierunku i potrzebny spadek w stronę pionu kanalizacyjnego.
8. Wyznacz oś otworu. Dopiero po wykonaniu wszystkich kontroli zaznacz ostateczne położenie podejścia w pionie i poziomie.
9. Wykonaj próbę montażową. Jeżeli elementy są dostępne, złóż umywalkę, korek i syfon na sucho oraz sprawdź ruch szuflad przed zamknięciem instalacji.

Przykład: rant umywalki zaplanowano na wysokości 88 cm, lecz głęboka misa i konstrukcja szafki pozostawiają miejsce na instalację tylko w pasie 46-51 cm. Wybrany syfon można podłączyć do podejścia o osi na wysokości 49 cm. W takim zestawie wykonanie odpływu na 55 cm spowodowałoby kolizję, natomiast około 49 cm może być prawidłową wartością, jeśli pozwala na zachowanie spadku do pionu.

Gdy nie wybrano jeszcze umywalki albo mebla, lepiej pozostawić dostęp do fragmentu instalacji niż zamykać ścianę wyłącznie na podstawie orientacyjnego wymiaru. Przesunięcie rury przed tynkowaniem jest zwykle znacznie prostsze niż rozbieranie płytek i odtwarzanie hydroizolacji.

Jak uniknąć kolizji syfonu z szufladami?

Kolizję najłatwiej wykryć na przekroju technicznym szafki. Trzeba sprawdzić odległość między spodem umywalki a górną szufladą, położenie tylnej ścianki szuflady oraz miejsce na pionowy i poziomy fragment syfonu. Sam pomiar pustego wnętrza korpusu nie wystarcza.

Najczęściej stosuje się jeden z trzech układów:

• Syfon standardowy, który schodzi pionowo pod korkiem i wymaga odpowiednio dużego wycięcia w szufladzie.
• Syfon oszczędzający miejsce, który prowadzi odpływ pod umywalką w stronę ściany, pozostawiając więcej przestrzeni w środkowej części szafki.
• Syfon podtynkowy, który uwalnia przestrzeń pod ceramiką, ale wymaga przygotowanej zabudowy i dostępu serwisowego zgodnego z dokumentacją systemu.

Nie należy wycinać prowadnic, mocowań ani elementów wzmacniających bez potwierdzenia, że konstrukcja mebla na to pozwala. Jeżeli szafka ma pełne szuflady bez fabrycznej strefy instalacyjnej, bezpieczniejszym rozwiązaniem może być zmiana mebla albo dobór odpowiedniego syfonu.

Nie warto kompensować błędnego położenia podejścia przypadkowym zestawem wielu kolan i rozciągniętą rurą karbowaną. Taki układ zajmuje dużo miejsca, ma więcej połączeń i sprzyja odkładaniu zanieczyszczeń. Gdy potrzebne jest przesunięcie, należy użyć elementów przeznaczonych do instalacji kanalizacyjnej i zachować możliwość czyszczenia.

Jaki spadek i średnicę podejścia zastosować?

Dla pojedynczej umywalki typowym rozwiązaniem jest podejście DN40. W zestawach odpływowych spotyka się połączenia d32/40, natomiast w części instalacji występuje rura DN50. Dobór zależy od zastosowanego systemu, długości podejścia, liczby przyborów i projektu instalacji. Średnicy nie należy utożsamiać z wysokością odpływu.

Odcinek prowadzony w stronę pionu powinien mieć spadek zapewniający odpływ grawitacyjny. W praktyce dla takich podejść często przyjmuje się około 2-3 cm na 1 m długości, czyli 2-3 procent. Dokładna wartość zależy jednak od średnicy, długości i układu przewodu.

Przy odcinku o długości 1,5 m spadek 2-3 procent oznacza różnicę poziomów około 3-4,5 cm. Trzeba uwzględnić ją jeszcze przed ustaleniem otworu w ścianie. Im dalej znajduje się pion, tym więcej miejsca w pionie potrzeba na prawidłowe poprowadzenie rury.

Jeśli podejście ma ominąć narożnik, przejść przez kilka przegród albo zawierać wiele zmian kierunku, samo ustawienie odpływu na wysokości 55 cm nie rozwiązuje problemu. Należy ocenić cały przebieg, możliwość czyszczenia oraz położenie włączenia do pionu.

Jakich błędów unikać?

• Pomiar od surowej podłogi. Po wykonaniu jastrychu i okładziny oś odpływu może wypaść na niewłaściwej wysokości.
• Traktowanie 55 cm jako wymogu normowego. Jest to praktyczny punkt wyjścia, a nie obowiązkowy wymiar dla każdej umywalki.
• Wykonanie instalacji przed wyborem mebla. Odpływ może znaleźć się za szufladą, prowadnicą albo elementem konstrukcyjnym szafki.
• Umieszczenie podejścia zbyt wysoko. Gdy otwór w ścianie znajduje się powyżej możliwego wylotu z syfonu, nie da się uzyskać prawidłowego odpływu grawitacyjnego.
• Brak spadku w stronę pionu. Zastoiny w przewodzie sprzyjają osadom, nieprzyjemnym zapachom i zatykaniu podejścia.
• Zbyt duże przesunięcie w bok. Dodatkowe kształtki zajmują miejsce i zwiększają liczbę połączeń wymagających kontroli.
• Ignorowanie dostępu serwisowego. Syfon i połączenia powinny pozostać dostępne do czyszczenia i kontroli szczelności.
• Bruzdy wykonywane bez oceny konstrukcji. Nie wolno samodzielnie naruszać zbrojenia ani wykonywać głębokich poziomych bruzd w elementach konstrukcyjnych.

Po montażu należy wykonać próbę szczelności. Warto kilkakrotnie napełnić umywalkę, szybko spuścić wodę i skontrolować wszystkie połączenia. Dopiero po takim sprawdzeniu można zamknąć dostępne elementy zabudowy.

Kiedy wystarczy 55 cm, a kiedy potrzebny jest hydraulik?

Wartość około 50-55 cm można przyjąć, gdy montowana jest typowa umywalka wisząca, podejście jest krótkie, znajduje się blisko osi korka, a dokumentacja syfonu potwierdza możliwość podłączenia. Nadal trzeba mierzyć od gotowej posadzki i sprawdzić spadek do pionu.

Wymiar trzeba ustalić z dokumentacji zestawu, gdy pod umywalką znajdzie się szafka z szufladami, misa nablatowa, półpostument albo syfon oszczędzający miejsce. W tych konfiguracjach strefa instalacyjna mebla i geometria odpływu mają pierwszeństwo przed typowym wymiarem.

Hydraulik lub projektant powinien sprawdzić układ, gdy podejście jest długie, mocno przesunięte względem korka, zawiera kilka zmian kierunku albo nie można uzyskać wymaganego spadku. Fachowej oceny wymaga również sytuacja, w której istniejący odpływ znajduje się wyżej niż możliwy wylot z syfonu.

Konsultacja jest potrzebna także przy syfonie podtynkowym, stelażu instalacyjnym, nietypowym odpływie poziomym oraz szafce z pełnymi szufladami bez przygotowanego wycięcia. Dotyczy to również umywalki dostępnej dla osoby na wózku, gdzie rury nie mogą ograniczać przestrzeni na kolana.

Samodzielnie nie należy bruzdować ścian konstrukcyjnych, żelbetowych ani elementów wielkiej płyty bez potwierdzenia, że taka ingerencja jest dopuszczalna. Jeśli z instalacji dochodzi bulgotanie, pojawiają się zapachy lub następuje wysysanie wody z syfonu, problem może dotyczyć układu podejść albo wentylacji kanalizacji, a nie samej wysokości odpływu.

Podsumowując, oś odpływu umywalki najczęściej wypada 50-55 cm nad gotową podłogą, ale 55 cm jest jedynie punktem startowym. Przed wykonaniem otworu trzeba sprawdzić rysunki umywalki, mebla i syfonu, zaznaczyć poziom gotowej posadzki oraz potwierdzić spadek do pionu. Przy szufladach, odpływie podtynkowym, umywalce dostępnej lub długim podejściu układ powinien zostać oceniony jako całość.
