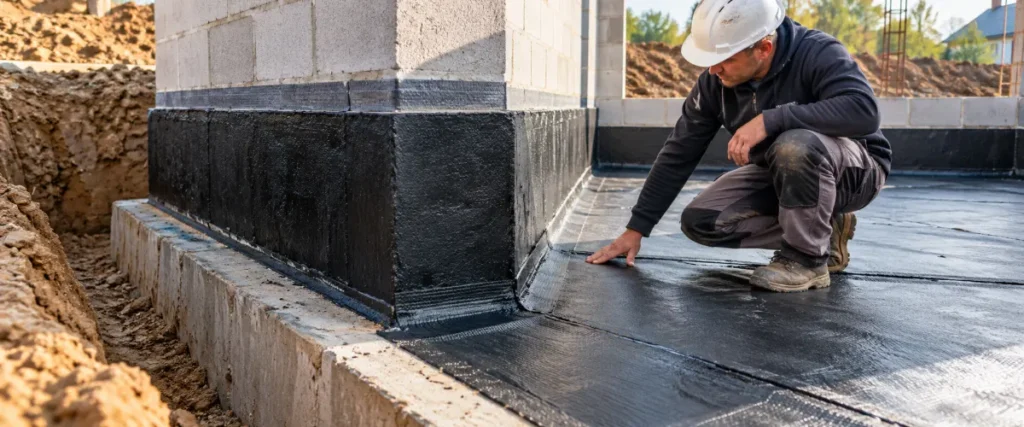

Izolacja pozioma fundamentów – gdzie ją wykonać i jak połączyć

Izolacja pozioma fundamentów ogranicza podciąganie wilgoci z gruntu przez beton, zaprawę, bloczki i mur. O jej skuteczności decyduje nie tylko wybór materiału, ale przede wszystkim właściwe położenie oraz szczelne połączenie z izolacją pionową i hydroizolacją podłogi.

W tradycyjnym domu posadowionym na ławach zabezpieczenie może występować na kilku poziomach. Każdy odcinek pełni określoną funkcję, lecz dopiero razem tworzą skuteczną barierę. Nawet prawidłowo ułożona papa lub powłoka mineralna nie ochroni ściany, jeśli obok pozostanie niezamknięte połączenie przy podłodze, narożniku albo przepuście instalacyjnym.

Izolacja pozioma fundamentów: jaką funkcję pełni?

Podstawowym zadaniem izolacji poziomej jest przerwanie drogi, którą wilgoć może przemieszczać się ku górze w porach materiałów budowlanych. Zjawisko to nazywa się podciąganiem kapilarnym. Bez odpowiedniej bariery wilgoć może przechodzić z ławy do ściany fundamentowej, a następnie do muru nadziemia.

Skutkami bywają wykwity solne, odspajanie tynku, łuszczenie powłok malarskich, zawilgocenie strefy przy podłodze oraz pogorszenie właściwości cieplnych przegrody. Sama obecność ciemnego pasa na ścianie nie przesądza jednak o podciąganiu kapilarnym. Podobne objawy mogą powodować przecieki instalacji, kondensacja, niesprawne odwodnienie albo napływ wody przez nieszczelną izolację pionową.

Izolacja pozioma nie zastępuje izolacji pionowej. Pierwsza ogranicza migrację wilgoci ku górze, natomiast druga chroni boczne powierzchnie części podziemnej przed wilgocią lub wodą z gruntu. Układ uzupełnia hydroizolacja podłogi na gruncie albo podłogi piwnicy.

Obowiązek ochrony elementów stykających się z gruntem i wykonanych z materiałów podciągających wodę kapilarnie wynika z §317 Warunków Technicznych. Przepis nie wskazuje jednego materiału, uniwersalnej liczby warstw ani jednakowej grubości dla każdego budynku. Rozwiązanie powinno wynikać z projektu, warunków gruntowo-wodnych, konstrukcji oraz dokumentacji zastosowanego systemu.

Gdzie przebiega izolacja w domu bez piwnicy?

W tradycyjnym fundamencie na ławach mogą występować co najmniej dwa istotne poziomy zabezpieczenia: na ławie przed wymurowaniem ściany fundamentowej oraz na wierzchu tej ściany pod murem nadziemia. Osobnym elementem jest hydroizolacja podłogi na gruncie.

Nie oznacza to, że każdy dom powinien mieć identyczny układ. Rozmieszczenie warstw trzeba odczytać z przekroju projektowego. Znaczenie mają między innymi sposób posadowienia, materiały ścian, poziom podłogi, wysokość terenu i przewidywane obciążenie wodą.

Warstwa na ławie fundamentowej

Izolacja ułożona na ławie ogranicza przenoszenie wilgoci z betonu ławy do wymurowanej na niej ściany fundamentowej. Podłoże powinno być nośne, równe i przygotowane zgodnie z wymaganiami wybranego materiału. Ostre występy, pozostałości zaprawy i ubytki mogą uszkodzić membranę albo uniemożliwić uzyskanie równej grubości powłoki mineralnej.

Jeżeli projekt przewiduje późniejsze połączenie tej warstwy z izolacją pionową, materiał należy odpowiednio wyprowadzić poza lico ściany. Nie powinno się przycinać wystającego pasa tylko dlatego, że przeszkadza podczas murowania. Jego szerokość musi wynikać z detalu projektowego i instrukcji systemu.

W jednym z rozwiązań systemowych Weber zalecane jest wyprowadzenie izolacji poziomej co najmniej 10 cm poza obrys ściany. Jest to przykład dotyczący konkretnego rozwiązania, a nie uniwersalny wymiar obowiązujący dla wszystkich pap, membran i powłok.

Warstwa pod ścianą nadziemia

Górna przepona znajduje się zwykle na wyrównanym wierzchu ściany fundamentowej, pod pierwszą warstwą muru parteru. Jej zadaniem jest odcięcie ściany nadziemia od wilgoci obecnej w części fundamentowej.

Poziom tej izolacji trzeba skoordynować z hydroizolacją podłogi na gruncie. Obie warstwy powinny dać się szczelnie połączyć bez pozostawiania chłonnego pasa zaprawy, bloczków albo betonu. Przy ustalaniu wysokości należy uwzględnić wszystkie warstwy podłogi: podkład, hydroizolację, ocieplenie, jastrych i wykończenie.

Problemy pojawiają się często po zmianie wysokości posadzki już w trakcie budowy. Hydroizolacja podłogi wypada wtedy powyżej lub poniżej przepony w ścianie, a różnica poziomów jest naprędce zamykana paskiem przypadkowej masy. Taki detal powinien zostać rozrysowany i uzgodniony przed zakryciem ściany oraz podłogi.

Hydroizolacja podłogi na gruncie

Warstwa pod podłogą nie zastępuje izolacji pod murem. Powinna dochodzić do niej przy całym obwodzie i tworzyć szczelne połączenie. Szczególnej uwagi wymagają narożniki, progi, przepusty kanalizacyjne, wyjścia instalacji oraz miejsca, w których poziom podłogi się zmienia.

Nie każda folia znajdująca się w podłodze jest hydroizolacją budynku. Folia PE stosowana jako warstwa technologiczna, poślizgowa lub separacyjna pod jastrychem nie musi mieć właściwości wymaganych od przepony przeciwwilgociowej. Materiał pełniący funkcję hydroizolacji powinien być przeznaczony do takiego zastosowania, odporny na warunki występujące w przegrodzie i szczelnie połączony na zakładach oraz przy krawędziach.

Jak wygląda układ w domu podpiwniczonym?

W budynku podpiwniczonym hydroizolacja obejmuje ściany zewnętrzne oraz podłogę znajdującą się poniżej poziomu terenu. Warstwa pod podłogą musi zostać szczelnie połączona z zabezpieczeniem ścian. Układ powinien tworzyć zamkniętą barierę bez przerw przy styku elementów konstrukcyjnych.

Nieszczelność na połączeniu podłogi ze ścianą może objawiać się mokrym albo zasolonym pasem przy posadzce, nawet gdy jej środkowa część pozostaje sucha. Szczególnego opracowania wymagają przerwy robocze, dylatacje, przejścia rur i miejsca łączenia różnych materiałów konstrukcyjnych.

Dobór hydroizolacji powinien wynikać z rzeczywistego obciążenia wodą. Innego rozwiązania wymaga wilgoć gruntowa, innego woda niespiętrzająca się, a innego woda wywierająca ciśnienie. Branżowe określenia „izolacja lekka”, „średnia” i „ciężka” nie zastępują informacji o poziomie wód gruntowych, rodzaju gruntu oraz możliwości okresowego spiętrzenia wody.

Większe ryzyko nie znika po dołożeniu przypadkowej warstwy papy. Potrzebny jest kompletny, kompatybilny układ dobrany do sposobu posadowienia. Dotyczy to szczególnie budynków na skarpie, w gruntach słabo przepuszczalnych i na działkach, na których woda może okresowo gromadzić się przy fundamentach.

Suchy wykop podczas wykonywania fundamentów nie jest dowodem, że problem z wodą nie wystąpi po intensywnych opadach lub w innej porze roku. Jeżeli piwnica ma być ogrzewana i wykończona jak pomieszczenie użytkowe, konsekwencje nieszczelności są szczególnie kosztowne. Naprawa może wymagać odkrycia ścian od zewnątrz albo usunięcia warstw podłogi.

Papa, membrana DPC czy szlam – jak dobrać materiał?

Materiał dobiera się do miejsca zastosowania, rodzaju podłoża, przewidywanego obciążenia wodą oraz technologii sąsiednich warstw. Samo określenie „folia” lub „papa” nie jest wystarczające. Produkt powinien mieć deklarowane zastosowanie odpowiadające funkcji, którą ma pełnić w budynku.

Papa i membrana rolowana

Materiały rolowane pozwalają uzyskać równą warstwę, ale ich newralgicznymi miejscami są zakłady, narożniki, zakończenia i przebicia. Powierzchnia pod nimi powinna być równa, a sposób mocowania lub klejenia musi odpowiadać instrukcji produktu. Po ułożeniu materiał trzeba chronić podczas murowania, zbrojenia i transportu elementów po fundamencie.

Membrany DPC są przeznaczone do wykonywania przepon w określonych układach ścian. Nie należy utożsamiać ich ze zwykłą cienką folią budowlaną. Podobny wygląd nie oznacza takiej samej odporności na przebicie, trwałości ani przydatności pod obciążonym murem.

Szlamy i mikrozaprawy uszczelniające

Powłoka mineralna lub hybrydowa może ułatwić wykonanie warstwy bez spoin oraz przejścia z powierzchni poziomej na pionową. Jej skuteczność zależy jednak od przygotowania podłoża, liczby przejść, zużycia materiału i osiągnięcia wymaganej grubości suchej powłoki.

Przykładem produktu wskazanego przez producenta między innymi do izolacji poziomej między fundamentem a ścianą jest weber.tec 824. W tym konkretnym systemie wymagane są minimum dwa przejścia i co najmniej 2 mm końcowej grubości suchej powłoki. Nie jest to ogólny wymóg dla wszystkich szlamów ani parametr wynikający z przepisów.

Nie wolno zakładać, że wszystkie produkty opisane jako hydroizolacyjne można dowolnie łączyć. Grunt, szlam, masa bitumiczna, taśma narożna i mankiet przepustu powinny być wzajemnie kompatybilne. W razie wątpliwości należy oprzeć się na jednym rozwiązaniu systemowym albo uzyskać pisemne potwierdzenie dopuszczalnego połączenia.

Wykonanie i kontrola krok po kroku

Izolacja pozioma zostaje szybko przykryta murem lub warstwami podłogi. Odbiór trzeba przeprowadzić bezpośrednio po wykonaniu, ponieważ późniejsza ocena zakładów, grubości i ewentualnych przebić może wymagać rozbiórki.

1. Odczytaj poziomy z projektu. Zaznacz położenie izolacji na ławie, przepony na górze ściany fundamentowej, hydroizolacji podłogi, poziomu terenu i gotowej posadzki.
2. Sprawdź ciągłość na przekroju. Ustal, jak każdy poziomy odcinek ma łączyć się z izolacją pionową i podłogową. Wyjaśnij nieopisane uskoki, progi oraz zmiany wysokości.
3. Przygotuj podłoże. Usuń ostre występy, luźne fragmenty, zabrudzenia i resztki zaprawy. Ubytki uzupełnij materiałem zgodnym z systemem.
4. Zweryfikuj warunki wykonania. Temperatura, wilgotność podłoża i czas schnięcia powinny mieścić się w zakresie podanym przez producenta. Nie przykrywaj niedostatecznie związanej powłoki.
5. Wykonaj warstwę zgodnie z instrukcją. Zachowaj wymaganą liczbę przejść, zużycie, grubość, szerokość zakładów oraz sposób klejenia lub łączenia.
6. Uszczelnij detale. Narożniki, przepusty, dylatacje i uskoki wykonaj z użyciem rozwiązań przewidzianych w projekcie lub systemie.
7. Pozostaw potrzebne wyprowadzenia. Nie odcinaj materiału przeznaczonego do późniejszego połączenia z izolacją pionową albo podłogową.
8. Obejrzyj całą powierzchnię. Sprawdź, czy nie ma przebić, fałd, pęcherzy, prześwitów, odspojeń, rozklejonych zakładów i fragmentów zabrudzonych zaprawą.
9. Udokumentuj wykonanie. Zrób zdjęcia całego obwodu, narożników, przepustów i zmian poziomów przed zasłonięciem warstwy.

Szczegółowe zasady przygotowania podłoża, wykonywania zabezpieczenia pionowego i ocieplenia opisuje poradnik izolacja fundamentów krok po kroku. Przy odbiorze izolacji poziomej najważniejsze są zgodność z projektem, ciągłość połączeń i brak uszkodzeń mechanicznych.

Jak połączyć wszystkie odcinki hydroizolacji?

Połączenia powinny być zaprojektowane jako jeden układ. Murarz wykonuje przeponę pod ścianą, instalator prowadzi rury przez podłogę, a kolejna ekipa układa hydroizolację pod posadzką. Jeżeli zakresy prac nie zostaną skoordynowane, każda warstwa może wyglądać poprawnie osobno, lecz cały układ pozostanie nieszczelny.

Połączenie izolacji poziomej z pionową

Materiał pionowy należy zespolić z wyprowadzonym odcinkiem izolacji poziomej w sposób przewidziany dla danego systemu. Może to wymagać sklejenia zakładu, wywinięcia powłoki mineralnej albo zastosowania taśmy uszczelniającej.

W przykładowych wytycznych Weber połączenie strefy cokołowej z powłoką bitumiczną wykonuje się z zakładem około 20 cm. Wartość ta odnosi się do określonego rozwiązania systemowego. Nie należy stosować jej automatycznie przy każdym materiale i każdym detalu cokołu.

Połączenie ściany z podłogą

Hydroizolację podłogi trzeba doprowadzić do przepony pod ścianą i szczelnie z nią połączyć. Nawet wąski, nieosłonięty pas chłonnego materiału przy obwodzie może stać się drogą migracji wilgoci. Objawem bywa zawilgocenie tynku albo wykwit przy listwie przypodłogowej, mimo że środkowa część posadzki wygląda na suchą.

Jeżeli obie warstwy znajdują się na różnych wysokościach, potrzebny jest przemyślany odcinek pionowy. Nie powinno się wykonywać go przypadkową masą bez sprawdzenia przyczepności i kompatybilności z materiałami po obu stronach.

Rury, narożniki i progi

Luźno nacięta folia wokół rury nie tworzy szczelnego przejścia. W zależności od systemu stosuje się mankiety, kołnierze albo odpowiednio uformowaną powłokę uszczelniającą. Detal powinien uwzględniać możliwe ruchy instalacji oraz sposób późniejszej ochrony miejsca przejścia.

Przy progach drzwi i bram hydroizolację trzeba skoordynować z montażem stolarki, termoizolacją, warstwami posadzki oraz odwodnieniem. Narożniki nie mogą być miejscem, w którym sztywny materiał rolowany zostaje gwałtownie załamany i odspaja się od podłoża.

Najczęstsze awarie nie wynikają z braku materiału na całej powierzchni, lecz z przerwania ciągłości przy ścianie, narożniku, przepuście albo progu.

Jakie błędy prowadzą do zawilgocenia ścian?

• Przerwanie izolacji przy obwodzie podłogi. Hydroizolacja podłogowa kończy się przed przeponą w murze albo tylko luźno na nią zachodzi.
• Zastosowanie niewłaściwej folii. Warstwa technologiczna pod jastrychem jest traktowana jak właściwa hydroizolacja, mimo że nie ma szczelnych połączeń i odpowiedniego przeznaczenia.
• Uszkodzenie materiału podczas murowania. Membrana zostaje przebita narzędziem, ostrą krawędzią bloczka albo gruzem pozostawionym na podłożu.
• Przycięcie wyprowadzonego pasa. Brakuje wtedy powierzchni potrzebnej do połączenia z izolacją pionową.
• Łączenie niekompatybilnych produktów. Masa nie wiąże z podłożem albo z sąsiednią powłoką, a zakład po czasie się rozszczelnia.
• Zmiana poziomu podłogi bez korekty detalu. Między hydroizolacją podłogi a przeponą ściany powstaje odsłonięty pas chłonnego materiału.
• Brak uszczelnienia przepustów. Rury przechodzą przez zbyt duże otwory w folii bez mankietów lub innego systemowego uszczelnienia.
• Zakrycie mokrej albo nieodebranej powłoki. Uniemożliwia to kontrolę grubości, ciągłości i ewentualnych uszkodzeń.

Nie należy też przyjmować założeń typu „zawsze dwie warstwy papy” lub „folia o określonej grubości wystarczy w każdym domu”. Liczba warstw, szerokość zakładów, sposób gruntowania i końcowa grubość powłoki zależą od projektu oraz dokumentacji konkretnego produktu.

Kiedy wystarczy typowy detal, a kiedy potrzebny jest projektant?

Typowy detal systemowy może być wystarczający, gdy warunki gruntowo-wodne są rozpoznane, budynek ma prostą bryłę i jednakowy poziom posadowienia, a projekt pokazuje ciągłe połączenie wszystkich warstw. Wykonawca nadal powinien stosować aktualną instrukcję produktu, a nie rozwiązanie zapamiętane z wcześniejszej budowy.

Inwestor może samodzielnie sprawdzić zgodność poziomów z dokumentacją, czystość podłoża, stan materiału, obecność zakładów oraz ciągłość warstwy przed zasłonięciem. Nie powinien jednak sam zmieniać rozwiązania projektowego przy wodzie wywierającej ciśnienie ani ingerować w elementy konstrukcyjne.

Projektant lub specjalista od hydroizolacji jest potrzebny także wtedy, gdy trzeba zaprojektować uszczelnienie dylatacji, przejścia przez różne poziomy fundamentów albo naprawę rozległych uszkodzeń. Prace należy zatrzymać, jeśli produkt nie jest przeznaczony pod mur, wykonawca proponuje przypadkową folię zamiast membrany albo dokumentacja nie pokazuje, jak zamknąć układ przy podłodze.

Co zrobić, gdy izolacji brakuje w istniejącym budynku?

Wilgotna strefa przy podłodze nie jest automatycznym dowodem braku izolacji poziomej. Przed wyborem metody naprawy trzeba wykluczyć przecieki instalacji wodnej i kanalizacyjnej, uszkodzenia rynien, kierowanie wody opadowej pod budynek, podniesiony poziom terenu, nieszczelność izolacji pionowej oraz kondensację na chłodnej ścianie.

Diagnostyka powinna uwzględniać rozmieszczenie zawilgocenia, stan odwodnienia, przebieg instalacji, wentylację, konstrukcję muru i jego zasolenie. Pojedynczy pomiar wilgotności powierzchniowej nie pozwala wiarygodnie określić przyczyny. Sole obecne w murze mogą wiązać wilgoć z powietrza i niszczyć nowy tynk również po ograniczeniu dopływu wody.

Wtórną przeponę poziomą wykonuje się między innymi metodą iniekcji chemicznej. Stosowane są także technologie polegające na podcinaniu muru lub wciskaniu blach. Każda z tych metod ma ograniczenia i wymaga rozpoznania konstrukcji ściany.

Przykładem preparatu przeznaczonego do wykonywania wtórnej przepony metodą iniekcji jest weber.tec 941. Dobór produktu nie zastępuje jednak diagnostyki. Skuteczność zależy między innymi od materiału i budowy muru, obecności pustek, stopnia zawilgocenia oraz możliwości połączenia nowej przepony z izolacją podłogi i ścian.

Podcinanie muru i wciskanie blach ingerują w element konstrukcyjny. Nie są to prace do samodzielnego wykonania bez oceny nośności oraz zaplanowania kolejności robót. Iniekcja również może okazać się nieskuteczna, jeśli mur jest niejednorodny, zawiera pustki albo nadal dopływa do niego woda przez ścianę.

W obiekcie zabytkowym potrzebne jest dodatkowo rozpoznanie historycznych materiałów, ocena zasolenia i analiza wpływu robót na wysychanie przegrody. Zbyt szczelna powłoka może zmienić drogę migracji wilgoci zamiast usunąć jej źródło. Sposób naprawy powinien uwzględniać status obiektu i wymagane uzgodnienia.
