Hydroizolacja płyty fundamentowej: układ warstw i detale

Hydroizolacja płyty fundamentowej nie polega na rozłożeniu dowolnej folii przed betonowaniem. Musi tworzyć ciągły układ chroniący budynek przed wilgocią lub wodą, dobrany do warunków gruntowo-wodnych, poziomu posadowienia, konstrukcji płyty, podbudowy i przebiegu instalacji. O szczelności decydują przede wszystkim krawędzie, przerwy robocze, dylatacje i przepusty. Po wykonaniu żelbetu miejsca te stają się trudno dostępne, a izolacja znajdująca się pod płytą jest praktycznie niemożliwa do bezpośredniej naprawy.

Czy płyta fundamentowa wymaga hydroizolacji?

Elementy budynku stykające się z gruntem muszą być zabezpieczone odpowiednio do występującego obciążenia wilgocią i wodą. Nie oznacza to jednak, że pod każdą płytą należy zastosować identyczną papę, membranę albo masę. W jednym budynku projekt może przewidywać hydroizolację pod płytą, w innym warstwę na jej górnej powierzchni, a w kolejnym kompletną konstrukcję z betonu wodoszczelnego.

§ 317 Warunków Technicznych wymaga zabezpieczenia odpowiednią izolacją przeciwwilgociową części budynku stykających się z gruntem, jeżeli wykonano je z materiałów podciągających wodę kapilarnie. Jest to wymaganie funkcjonalne. Przepis nie wskazuje konkretnego produktu, liczby warstw ani miejsca ułożenia izolacji. Rozwiązanie techniczne powinno wynikać z projektu uwzględniającego grunt, wodę, konstrukcję i sposób użytkowania budynku.

Trzeba też rozdzielić funkcje poszczególnych warstw. Termoizolacja ogranicza straty ciepła, ale sama nie jest hydroizolacją. Paroizolacja ogranicza przepływ pary wodnej i również nie zastępuje zabezpieczenia od strony gruntu. Zwykła folia budowlana ułożona przed betonowaniem może przede wszystkim ograniczać odpływ wody zarobowej do podbudowy oraz zabrudzenie mieszanki. Można przypisać jej funkcję hydroizolacyjną dopiero wtedy, gdy dany wyrób ma takie deklarowane przeznaczenie, odpowiednią odporność mechaniczną i przewidziany sposób szczelnego wykonania zakładów, naroży oraz przepustów.

Pod płytą, na płycie czy w konstrukcji?

Nie istnieje jeden prawidłowy układ warstw dla wszystkich płyt fundamentowych. Każdy z trzech głównych wariantów ma inne zalety, ograniczenia i wymagania wykonawcze. Nie należy ich zamieniać już na budowie bez sprawdzenia wpływu zmiany na całą konstrukcję.

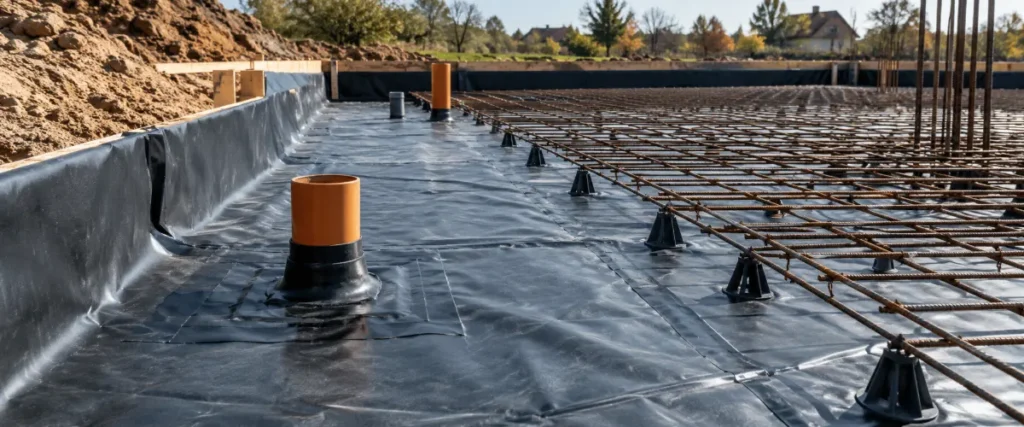

Izolacja pod płytą

Hydroizolacja ułożona pod płytą oddziela konstrukcję od wilgoci i wody od strony gruntu. Z punktu widzenia ciągłości ochrony jest to zwykle rozwiązanie korzystne, ponieważ szczelna warstwa może przebiegać pod całą konstrukcją i zostać przygotowana do połączenia z zabezpieczeniem krawędzi oraz ścian.

Największym ograniczeniem jest brak dostępu po zabetonowaniu płyty. Przebita membrana, źle zgrzany zakład albo niedokładnie uszczelniona rura zostają zamknięte pod żelbetem. Późniejsze działania prowadzone od wnętrza budynku mogą ograniczyć skutki przecieku, ale nie zapewniają prostego dostępu do pierwotnej warstwy. Z tego powodu izolacja pod płytą wymaga kontroli po ułożeniu, ponownego sprawdzenia po wykonaniu zbrojenia i odbioru bezpośrednio przed betonowaniem.

Izolacja na górnej powierzchni płyty

Warstwę hydroizolacyjną można wykonać na płycie, pod kolejnymi warstwami podłogi. Podczas robót jest ona łatwiej dostępna i można ją skontrolować przed przykryciem. Taki układ nie chroni jednak samego żelbetu od strony gruntu. Wymaga również bardzo starannego połączenia z izolacją pod ścianami oraz zabezpieczeniem pionowym na krawędzi budynku.

Problemy pojawiają się między innymi przy ścianach zewnętrznych, progach, obniżeniach posadzki i przejściach instalacyjnych. Jeśli wcześniej nie przygotowano pasa startowego albo miejsca na wywinięcie, uzyskanie ciągłości może być niemożliwe bez zmiany zaprojektowanych warstw.

Konstrukcja z betonu wodoszczelnego

Trzecim rozwiązaniem jest płyta zaprojektowana jako konstrukcja z betonu wodoszczelnego. Nie jest to zwykła płyta wykonana z mieszanki zamówionej jako beton W8. O szczelności decydują także receptura i konsystencja mieszanki, sposób transportu, układania i zagęszczania, pielęgnacja, ograniczenie szerokości rys oraz zabezpieczenie przerw roboczych, dylatacji i przepustów.

Rozwiązanie bez klasycznej powłoki musi być kompletnym systemem konstrukcyjnym i technologicznym. Jeżeli pozostawi się nieuszczelniony styk kolejnych etapów betonowania albo przypadkowo przeprowadzi rurę przez płytę, sama deklarowana wodoszczelność betonu nie zatrzyma przecieku.

Przeniesienie hydroizolacji spod płyty na jej górną powierzchnię wpływa na detale ścian, cokołu, progów i podłóg. Z kolei zastąpienie membrany betonem wodoszczelnym zmienia wymagania konstrukcyjne i technologię betonowania. Każda taka zmiana wymaga pisemnej akceptacji projektanta.

Jak warunki gruntowo-wodne wpływają na projekt?

Hydroizolacji nie dobiera się wyłącznie na podstawie poziomu wody stwierdzonego w dniu wykonania odwiertów. Trzeba uwzględnić możliwość sezonowego podniesienia zwierciadła, powstania wody zawieszonej, spływu z wyżej położonych części działki oraz spiętrzenia wody opadowej na gruntach słabo przepuszczalnych.

Gliny i iły mogą zatrzymywać wodę przy płycie, mimo że stałe zwierciadło znajduje się niżej. Ryzyko rośnie na działkach położonych w obniżeniu, przy niewłaściwym ukształtowaniu terenu i tam, gdzie woda nie ma swobodnego odpływu. Dom niepodpiwniczony nie jest automatycznie zwolniony z zabezpieczenia przeciwwodnego. O potrzebnym poziomie ochrony decydują badania, rzędna posadowienia i projekt, a nie sama nazwa budynku.

Na przepuszczalnym gruncie, przy płycie wyniesionej ponad teren i braku przewidywanego naporu wody projekt może dopuścić lżejszy układ przeciwwilgociowy. Jeżeli woda może dochodzić do poziomu płyty albo znajdować się powyżej niej, potrzebne jest zabezpieczenie projektowane na takie obciążenie. Drenaż może wspomagać gospodarkę wodną, lecz nie zastępuje szczelnej hydroizolacji. Musi mieć zapewniony odbiornik i możliwość skutecznego odprowadzenia wody.

Istotne jest także podłoże pod izolacją. Powłoka, papa, membrana lub mata potrzebują powierzchni równej, stabilnej i odpowiednio nośnej. Nie powinno być na niej ostrych wypukłości, pustek, luźnych fragmentów ani elementów mogących przebić materiał. Cienka, wykonana bez sprawdzenia warstwa chudego betonu nie staje się automatycznie właściwym podłożem. Jej grubość i nośność muszą odpowiadać obciążeniom powstającym podczas układania izolacji, zbrojenia i mieszanki betonowej.

Jakie materiały stosuje się przy płycie?

Papy, membrany syntetyczne, maty bentonitowe, elastyczne powłoki mineralne oraz masy PMBC lub FPMC są alternatywami projektowymi, a nie materiałami wymiennymi jeden do jednego. Różnią się sposobem przygotowania podłoża, wykonywania połączeń, uszczelniania detali i ochrony przed uszkodzeniem. Przy wyborze trzeba oceniać cały system, łącznie z gruntami, taśmami, profilami, kołnierzami i materiałami naprawczymi.

Papy i membrany syntetyczne

Papa dobrana do zastosowania podziemnego może tworzyć trwałą hydroizolację, jeżeli zostanie ułożona na przygotowanym podłożu, prawidłowo połączona i zabezpieczona przed przebiciem. Szczególnej staranności wymagają miejsca zgrzewania lub klejenia, naroża, załamania oraz przejścia instalacyjne.

Membrany syntetyczne mogą ograniczać liczbę połączeń dzięki dużym arkuszom, ale nie zwalnia to z wykonania szczelnych zakładów. Ich szerokość, sposób zgrzewania lub klejenia i dopuszczalne warunki montażu określa dokumentacja konkretnego wyrobu. Nie należy przyjmować jednej szerokości zakładu dla wszystkich membran.

Maty bentonitowe

Maty bentonitowe wykorzystują pęcznienie bentonitu po kontakcie z wodą. Do prawidłowego działania potrzebują odpowiedniego docisku i systemowych rozwiązań w miejscach połączeń oraz przerw roboczych. Nie mogą być traktowane jak zwykła folia rozkładana luźno na nierównym podłożu.

Przykładowa mata Mapei Mapeproof P5 wymaga podłoża równego, bez wypukłości i pustek. Może być ono wilgotne, lecz nie powinno mieć zastoin wody. Na powierzchniach poziomych producent tego wyrobu wskazuje zakłady o szerokości 10 cm, a do zabezpieczenia przerw roboczych przewiduje osobne profile systemowe. Parametr 10 cm dotyczy wskazanego produktu i nie wolno przenosić go na wszystkie maty, papy lub membrany.

Powłoki mineralne oraz masy PMBC i FPMC

Elastyczne powłoki mineralne mogą być częścią rozwiązania obejmującego płytę, ścianę i cokół. Przykładem technologii z dostępnymi detalami systemowymi jest Schomburg AQUAFIN-RB400, jednak zakres jej zastosowania należy zawsze potwierdzić w aktualnej dokumentacji producenta i w projekcie.

Masy PMBC i FPMC pozwalają wykonać powłokę bezspoinową, ale wymagają właściwego podłoża, kontroli grubości i przestrzegania warunków aplikacji. Znaczenie mają temperatura, wilgotność, czas wysychania i ochrona przed deszczem oraz uszkodzeniami mechanicznymi. Grubość suchej warstwy, liczba warstw i zużycie materiału muszą wynikać z aktualnej karty technicznej konkretnego systemu.

Ta sama zasada dotyczy faset, taśm narożnych i gruntów. Spotykany w pojedynczym detalu promień fasety nie jest wartością uniwersalną. Kształt i materiał fasety powinny odpowiadać wymaganiom wybranej technologii.

Beton wodoszczelny

Beton o deklarowanej wodoszczelności jest jednym z elementów rozwiązania, a nie gwarancją szczelności całej płyty. Należy zapewnić właściwą recepturę, konsystencję, transport, układanie, zagęszczenie i pielęgnację. Projekt powinien uwzględniać powstawanie rys oraz sposób uszczelnienia styków kolejnych etapów betonowania, dylatacji, miejsc po ściągach i przejść instalacyjnych.

Samo zamówienie betonu określanego jako W8 nie zastępuje projektu hydroizolacji ani projektu szczelnej konstrukcji. Woda najczęściej wykorzystuje rysy, nieuszczelnione przerwy robocze i źle wykonane przepusty.

Które detale decydują o szczelności?

Środkowa, płaska część płyty zwykle nie jest najtrudniejszym miejscem. Awarie powstają przede wszystkim tam, gdzie izolacja zmienia kierunek, kończy się, przechodzi na inny element albo styka z instalacją. Każdy taki punkt powinien mieć rozwiązanie zgodne z projektem i dokumentacją systemu.

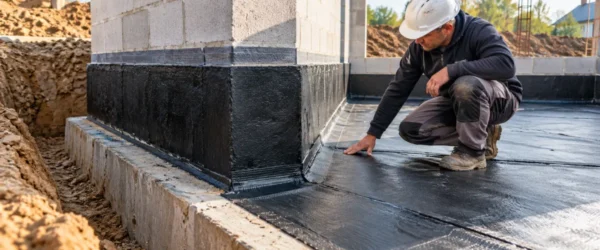

Styk płyty ze ścianą i cokół

Hydroizolacja pozioma musi zostać szczelnie i materiałowo kompatybilnie połączona z izolacją pionową. W zależności od technologii przygotowuje się wywinięcie, pas startowy albo systemowy element łączący. Powinien on pozostać dostępny po wykonaniu płyty i umożliwiać połączenie bez naciągania oraz przypadkowego klejenia różnych materiałów.

Ucięcie izolacji równo z krawędzią płyty często uniemożliwia późniejsze wykonanie poprawnego styku. Nie wystarczy zasłonić tego miejsca termoizolacją cokołu. Dalszy przebieg zabezpieczenia opisuje poradnik o hydroizolacji pionowej ścian fundamentowych.

Rury i przepusty instalacyjne

Rury kanalizacyjne i wodne, osłony kablowe oraz inne przejścia trzeba rozmieścić przed wykonaniem izolacji i zbrojenia. Detal dobiera się do średnicy, materiału rury, rodzaju hydroizolacji i przewidywanego obciążenia wodą. Stosuje się rozwiązania systemowe, takie jak kołnierze, manszety, pierścienie lub przygotowane przejścia.

Przepust powinien być stabilnie unieruchomiony, aby nie przesunął się podczas układania zbrojenia i betonowania. Sama pianka montażowa lub warstwa silikonu nie jest trwałym zabezpieczeniem przeciwwodnym. Wiercenie nowych przejść po wykonaniu płyty narusza żelbet i ukryte warstwy, dlatego wymaga osobnego projektu uszczelnienia.

Koordynacji wymaga również uziom fundamentowy. Jego przebieg i wyprowadzenia trzeba ustalić z projektantem oraz elektrykiem posiadającym odpowiednie kwalifikacje. Przypadkowe przebijanie membrany uchwytami tworzy punktowe nieszczelności.

Przerwy robocze i dylatacje

Przerwa robocza znajduje się na styku dwóch etapów betonowania. W konstrukcji wodoszczelnej zabezpiecza się ją zaprojektowanymi taśmami, profilami, blachami uszczelniającymi lub wężami iniekcyjnymi, zależnie od przyjętego systemu. Elementy te trzeba umieścić i zamocować przed rozpoczęciem kolejnego etapu.

Dylatacja umożliwia wzajemny ruch części konstrukcji, dlatego nie można jej traktować jak nieruchomej rysy i wypełniać przypadkową sztywną masą. Zastosowane rozwiązanie musi zachować szczelność przy przewidywanym przemieszczeniu. Osobnych detali wymagają też naroża, uskoki oraz miejsca mocowania szalunków.

Wykonanie krok po kroku i odbiór

Plan wykonania i kontroli powinien powstać przed rozpoczęciem prac. Po ułożeniu zbrojenia część powierzchni stanie się trudno dostępna, a w czasie betonowania nie będzie warunków do poprawiania zakładów lub kołnierzy.

1. Porównaj projekt z warunkami na działce. Sprawdź zgodność układu warstw z dokumentacją geotechniczną, rzędnymi terenu i planem instalacji. Rozbieżności przekaż projektantowi przed zamówieniem materiałów.
2. Potwierdź kompletny system. Ustal materiał główny, sposób łączenia pasów, rozwiązania naroży, przerw roboczych, dylatacji i przepustów. Nie dobieraj przypadkowych taśm lub mas z innej technologii.
3. Przygotuj podłoże. Usuń błoto, luźne fragmenty, ostre wypukłości i zastoiny wody. Sprawdź równość, stabilność i nośność powierzchni, na której będzie układana izolacja.
4. Rozmieść przepusty. Potwierdź ich średnice, rzędne i odległości od krawędzi. Zamontuj oraz unieruchom kołnierze, manszety lub inne przewidziane elementy przejściowe.
5. Ułóż hydroizolację. Zachowaj kierunek pasów, wymagane zakłady, sposób zgrzewania, klejenia lub mocowania oraz warunki pogodowe wskazane w dokumentacji systemu.
6. Wykonaj naroża i zakończenia. Przygotuj wywinięcia lub pasy startowe do połączenia ze ścianą. Zabezpiecz uskoki, przerwy robocze i inne załamania zgodnie z detalami projektowymi.
7. Przeprowadź pierwszy odbiór. Przed ułożeniem zbrojenia skontroluj całą powierzchnię, zakłady, przepusty, naroża i pasy wyprowadzone przy krawędziach. Wykonaj dokumentację zdjęciową z widoczną lokalizacją detali.
8. Zabezpiecz izolację podczas zbrojenia. Zastosuj właściwe podkładki, wyznacz ciągi komunikacyjne i ustal sposób podawania prętów. Nie wolno odkładać ostrych elementów na niezabezpieczonych połączeniach.
9. Przeprowadź odbiór końcowy przed betonowaniem. Sprawdź, czy prace zbrojarskie nie przebiły ani nie przesunęły izolacji i przepustów. Każde uszkodzenie napraw technologią dopuszczoną przez producenta systemu.
10. Nadzoruj betonowanie. Kontroluj ruch pracowników, węży i urządzeń oraz stabilność przepustów. Przy betonie wodoszczelnym dopilnuj także zagęszczania, kolejności układania i późniejszej pielęgnacji.

Sam inwestor może porównać dostarczone materiały z projektem, wykonać zdjęcia, sprawdzić czystość powierzchni oraz zgłosić widoczne rozdarcia. Ocena zgodności detali z projektem, dopuszczenie zamiennika i odbiór krytycznych połączeń powinny należeć do osób posiadających odpowiednie kompetencje.

Błędy trudne do naprawienia

Najpoważniejszym błędem jest traktowanie izolacji pod płytą jak pomocniczej folii, której stan przestaje mieć znaczenie po ułożeniu zbrojenia. Nawet niewielkie przebicie może ujawnić się dopiero po okresowym podniesieniu poziomu wody. Odtworzenie ciągłości warstwy zamkniętej pod żelbetem nie będzie wtedy prostą naprawą.

• Brak wywinięcia lub pasa startowego: izolacji pionowej nie można poprawnie połączyć z poziomą, więc na krawędzi płyty pozostaje przerwa.
• Przepust wykonany po betonowaniu: wiercenie narusza płytę i ukryte warstwy, a nowe przejście wymaga indywidualnego uszczelnienia.
• Brak właściwych podkładek pod zbrojeniem: ostre elementy mogą przebić membranę, a nieprawidłowe podparcie zmienia otulinę zbrojenia.
• Niekompatybilne materiały: masa może nie połączyć się z membraną, a składnik jednego produktu może uszkodzić drugi.
• Nierówne lub zbyt słabe podłoże: miejscowe odkształcenie może rozciągnąć materiał i rozerwać połączenia.
• Nieuszczelniona przerwa robocza: styk etapów betonowania staje się drogą przepływu wody.
• Brak ochrony podczas zbrojenia: ruch pracowników i transport prętów mogą uszkodzić wcześniej odebraną warstwę.
• Rezygnacja z końcowego odbioru: po zabetonowaniu nie można już rzetelnie ocenić zakładów, naroży i dolnych części przepustów.

Oszczędność nie polega na wyborze najtańszego materiału w rolce lub wiadrze. Do kosztu trzeba doliczyć przygotowanie podłoża, kołnierze, profile, ochronę mechaniczną, robociznę i kontrolę. Materiał pozbawiony pasujących elementów do przerw roboczych lub przepustów często prowadzi do kosztownych improwizacji.

Jak podjąć decyzję i kiedy wezwać fachowca?

Punktem wyjścia jest rozpoznanie gruntu i wody, a następnie projekt całego układu. Dopiero na tej podstawie wybiera się technologię. Sam fakt, że budynek jest niepodpiwniczony, nie przesądza o wystarczającym poziomie zabezpieczenia. Trzeba uwzględnić również możliwość przyszłej zmiany warunków wodnych oraz to, że izolacja pod płytą nie będzie dostępna po zakończeniu prac.

Projektant konstrukcji i specjalista od hydroizolacji są konieczni między innymi przy wysokiej lub okresowo podnoszącej się wodzie, piwnicy, dylatacjach, wielu etapach betonowania, skomplikowanych przepustach i konstrukcji z betonu wodoszczelnego. Ich udział jest potrzebny także wtedy, gdy izolacja ma spoczywać na podatnej warstwie albo pojawia się propozycja odstępstwa od projektu.

Samodzielnie można prowadzić dokumentację fotograficzną, pilnować czystości podłoża, sprawdzać zgodność etykiet dostarczonych produktów z projektem i zgłaszać widoczne uszkodzenia. Nie należy samodzielnie dobierać zamienników, zmieniać kolejności warstw, projektować dylatacji ani decydować o pominięciu hydroizolacji. W przypadku betonu wodoszczelnego potrzebny jest fachowy nadzór nad mieszanką, układaniem, zagęszczeniem i pielęgnacją.

Skuteczna hydroizolacja płyty fundamentowej zaczyna się od badań gruntu i projektu, a nie od wyboru rolki lub masy. Materiał musi współpracować z podłożem, detalami krawędzi, ścianami, przerwami roboczymi i instalacjami. Przed betonowaniem trzeba odebrać ciągłość całego układu oraz naprawić każde uszkodzenie zgodnie z dokumentacją systemu. Jest to znacznie prostsze i tańsze niż szukanie drogi przecieku pod gotową konstrukcją.
