Folia kubełkowa: którą stroną ułożyć ją na fundamencie?

Standardową, jednowarstwową folię kubełkową układa się zwykle wypustkami do odpornej na nacisk ściany fundamentowej albo do twardej termoizolacji. Jeśli jednak jest to mata ochronno-drenażowa z fabrycznie zespoloną geowłókniną, geowłóknina powinna być zazwyczaj skierowana do gruntu, a gładka strona do hydroizolacji lub ocieplenia.

Zasada „zawsze kubełkami do ściany” nie jest uniwersalna. Kierunek montażu zależy od budowy konkretnego produktu, jego funkcji oraz odporności podłoża na punktowy nacisk. Szczególnej ostrożności wymaga miękka lub świeżo wykonana hydroizolacja, którą wypustki mogłyby uszkodzić pod naporem zasypki.

Którą stroną ułożyć folię kubełkową?

W przypadku klasycznej folii bez geowłókniny punktem wyjścia jest montaż kubełkami w stronę fundamentu lub odpornego na nacisk ocieplenia. Takie ułożenie przewidują między innymi instrukcje folii TYTAN Professional oraz Dörken DELTA-NB. Wypustki tworzą profilowaną przestrzeń pomiędzy membraną a podłożem, natomiast gładka strona jest zwrócona do zasypki.

Inaczej montuje się zespolone maty ochronno-drenażowe. W takim produkcie geowłóknina filtracyjna znajduje się od strony gruntu, przez który napływa woda. Za geowłókniną znajduje się profilowany rdzeń umożliwiający spływ wody w dół, a gładka strona maty osłania hydroizolację lub termoizolację.

Kolor tworzywa, wielkość kubełków czy grubość rolki nie wystarczają do ustalenia prawidłowej strony. Przed montażem należy odczytać pełną nazwę produktu i znaleźć dokumentację dokładnie tego wariantu. Podobnie wyglądające membrany mogą pełnić różne funkcje i mieć odmienne wymagania montażowe.

Jak rozpoznać rodzaj membrany?

Zwykła folia kubełkowa ma zazwyczaj jedną warstwę tworzywa z wytłoczonymi wypustkami. Nie ma fabrycznie przymocowanej geowłókniny i pełni przede wszystkim funkcję ochronną oraz separacyjną. Nie należy zakładać, że każdy układ kanałów pomiędzy kubełkami zapewnia parametry wymagane od drenażu powierzchniowego.

Mata ochronno-drenażowa ma bardziej rozbudowaną konstrukcję. Warstwa filtracyjna jest trwale połączona z profilowanym rdzeniem. Geowłóknina ogranicza przedostawanie się drobnych cząstek gruntu do kanałów, a rdzeń umożliwia pionowy przepływ wody do zaprojektowanego odbiornika. Taki produkt powinien mieć określone w dokumentacji parametry przepływu oraz warunki stosowania.

Luźna geowłóknina dołożona na budowie do przypadkowej folii kubełkowej nie tworzy automatycznie kompletnego systemu drenażowego. Włóknina może się przesunąć, przylegać w niewłaściwy sposób do wypustek albo ograniczać przepływ. Jeżeli projekt przewiduje drenaż powierzchniowy, bezpieczniejszym wyborem jest gotowa mata z fabrycznie zespoloną warstwą filtracyjną i instrukcją dotyczącą połączeń.

Hydroizolacja, ochrona i drenaż to różne funkcje

Folia kubełkowa nie zastępuje hydroizolacji fundamentu. Zwykła membrana chroni znajdujące się pod nią warstwy podczas zasypywania i oddziela je od gruntu. Nie tworzy jednak samodzielnie szczelnej bariery przeciwwodnej. Arkusze mają zakłady, górne i dolne zakończenia oraz punkty mocowania, przez które woda może przedostać się do ściany.

Za szczelność odpowiada właściwa izolacja przeciwwilgociowa lub przeciwwodna, dobrana do warunków gruntowo-wodnych i konstrukcji budynku. Jej rodzaj powinien wynikać z projektu. Folia kubełkowa nie uszczelni pękniętej ściany, niewłaściwie zabezpieczonego narożnika, nieszczelnego przepustu instalacyjnego ani przerwanego połączenia izolacji pionowej z poziomą.

Również drenaż jest odrębnym elementem układu. Mata drenażowa może odbierać wodę na powierzchni ściany i kierować ją w dół, ale musi zostać prawidłowo połączona z rurą drenarską albo innym odbiornikiem przewidzianym w projekcie. Samo odwrócenie folii kubełkami do gruntu nie przekształca zwykłej membrany w przebadany drenaż powierzchniowy.

Hydroizolacja uszczelnia ścianę, membrana ochronna zabezpiecza warstwy przed gruntem, a mata drenażowa filtruje i odprowadza wodę. Jednemu produktowi można przypisać kilka funkcji tylko wtedy, gdy potwierdza to jego dokumentacja.

Układ warstw w typowych sytuacjach

Ściana fundamentowa bez ocieplenia

Typowy układ od strony budynku do gruntu obejmuje ścianę fundamentową, właściwą hydroizolację, dopuszczoną do niej warstwę ochronną i zasypkę. Jeżeli podłoże jest odporne na punktowy nacisk, a instrukcja folii na to pozwala, standardową membranę układa się wypustkami w stronę ściany.

Problem pojawia się przy świeżych albo miękkich powłokach bitumicznych. Parcie zasypki dociska kubełki do stosunkowo małych powierzchni, przez co mogą powstać wgniecenia lub lokalne uszkodzenia hydroizolacji. Nie należy zasypywać powłoki przed osiągnięciem stanu wymaganego przez jej producenta. Czas gotowości do zakrycia zależy od zastosowanego materiału i warunków na budowie.

Jeżeli producent hydroizolacji nie dopuszcza bezpośredniego docisku wypustek, konieczna może być systemowa mata ochronna, płyta ochronna albo inne rozwiązanie rozkładające nacisk. Doboru nie warto wykonywać na podstawie ogólnej zasady dotyczącej folii kubełkowych.

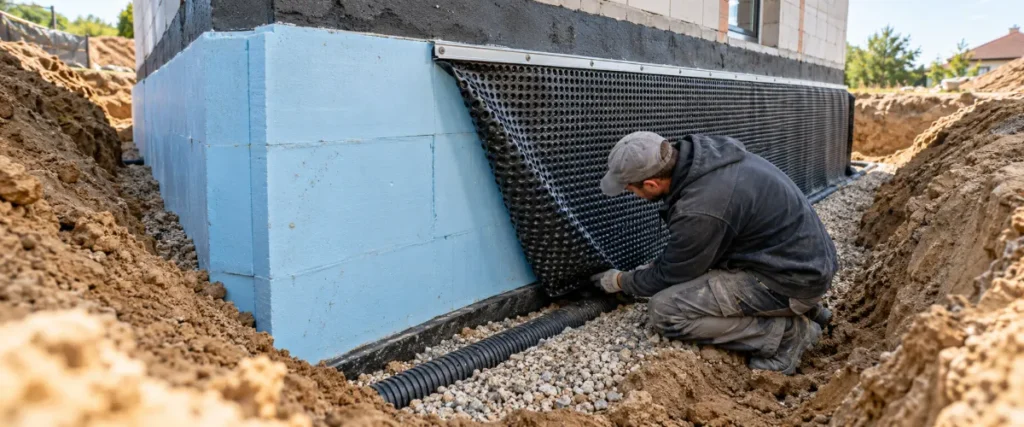

Ściana ocieplona płytami XPS

W często spotykanym rozwiązaniu warstwy układają się następująco: ściana, hydroizolacja, płyty XPS przeznaczone do strefy fundamentowej, folia kubełkowa i grunt. Jeśli płyty są prawidłowo zamocowane i odporne na przewidywane obciążenia, standardową folię montuje się zwykle kubełkami do XPS.

Przed rozwinięciem membrany trzeba sprawdzić stabilność termoizolacji. Luźne płyty, szerokie szczeliny, wyłamane krawędzie i odspojone fragmenty wymagają poprawy. Folia nie ustabilizuje wadliwie zamontowanego ocieplenia. Podczas zasypywania parcie gruntu może przesunąć płyty i obciążyć znajdującą się pod nimi hydroizolację.

Nie każda płyta styropianowa nadaje się do długotrwałego kontaktu z gruntem. Jeśli zastosowano materiał o nieznanych parametrach lub rozwiązanie niezgodne z projektem, ocenę układu należy pozostawić kierownikowi budowy albo projektantowi.

Mata drenażowa przy ścianie piwnicy

Przy fabrycznie zespolonej macie drenażowej układ jest inny: ściana, hydroizolacja, ewentualna termoizolacja, gładka strona maty, profilowany rdzeń, geowłóknina i zasypka. W produkcie Dörken DELTA-TERRAXX geowłókninę kieruje się do gruntu, natomiast gładka strona osłania izolację. Producent przewiduje ten wyrób do pionowych zastosowań na głębokości zabudowy do 10 m. Parametru tego nie można jednak przenosić na inne, podobnie wyglądające maty.

Dolna część maty musi współpracować z zaprojektowanym odpływem. Nie może zasłaniać perforacji rury drenarskiej ani kończyć się w przypadkowym miejscu, z którego woda nie ma dokąd odpłynąć. Szczegół przy ławie fundamentowej i drenażu powinien wynikać z projektu oraz instrukcji całego systemu.

Montaż folii kubełkowej krok po kroku

Prace warto zaplanować tak, aby przed zakryciem ściany można było skontrolować hydroizolację na całej powierzchni. Po zamocowaniu membrany trudniej zauważyć ubytki powłoki, niedokładnie zabezpieczone narożniki i błędy przy przejściach rur.

1. Zidentyfikuj produkt. Odczytaj nazwę z etykiety lub nadruku na rolce. Ustal, czy jest to jednowarstwowa folia ochronna, czy mata drenażowa z fabrycznie zespoloną geowłókniną.
2. Sprawdź projektowany układ warstw. Potwierdź kolejność hydroizolacji, termoizolacji, membrany i elementów drenażu. Jeśli stan wykonany różni się od projektu, wyjaśnij rozbieżność przed zasypaniem.
3. Skontroluj hydroizolację. Sprawdź połączenie ściany z ławą, narożniki, dylatacje i przepusty instalacyjne. Powłoka musi być ciągła, bez odsłoniętego podłoża i przypadkowych przebić.
4. Oceń gotowość powłoki do zakrycia. Masa bitumiczna lub KMB musi być wyschnięta w stopniu wymaganym przez producenta. Nie należy opierać decyzji wyłącznie na tym, że powierzchnia przestała być lepka.
5. Ustaw membranę we właściwym kierunku. Zwykłą folię ułóż zgodnie z instrukcją, najczęściej kubełkami do odpornego podłoża. Matę zespoloną skieruj geowłókniną do zasypki, jeżeli taki układ przewidział producent.
6. Wykonaj zakłady. Ich szerokość zależy od produktu. Instrukcja TYTAN Professional wskazuje co najmniej 3-5 rzędów wypustek, natomiast karta DELTA-NB podaje zakład 20 cm. Nie jest to jedna reguła dla wszystkich membran.
7. Zamocuj górną część. Użyj elementów przewidzianych dla danego systemu i nie przebijaj przypadkowo właściwej hydroizolacji. W rozwiązaniu DELTA-NB producent wskazuje możliwość mocowania około 10 cm ponad górną krawędzią hydroizolacji.
8. Zamknij górną krawędź. Odpowiedni profil lub listwa ogranicza wsypywanie się ziemi i zanieczyszczeń za membranę. Luźna, otwarta krawędź nie zapewnia prawidłowego zakończenia.
9. Sprawdź dolne zakończenie. Folia ani mata nie mogą blokować rury drenarskiej lub drogi odpływu. Woda musi trafiać do odbiornika wskazanego w projekcie i dopuszczonego dla danej inwestycji.
10. Zasypuj ostrożnie. Zasypka nie powinna zawierać dużych kamieni, gruzu, szkła ani ostrych fragmentów. Ciężkich brył nie należy zrzucać bezpośrednio przy ścianie, a sprzęt nie może uderzać w zabezpieczone warstwy.

Także rozstaw mocowań wynika z instrukcji konkretnego wyrobu. Dla DELTA-NB podano przykładowo rozstaw około 75 cm przy montażu do głębokości 2 m, z koniecznością zagęszczenia mocowań przy większej głębokości. Nie należy stosować tej wartości automatycznie dla innych produktów. Przykład wymagań dotyczących kierunku ułożenia oraz zakładów zawiera oficjalna instrukcja montażu folii TYTAN Professional.

Najczęstsze błędy wykonawcze

Prawidłowe skierowanie kubełków nie wystarczy, jeśli pozostałe elementy układu zostały wykonane niepoprawnie. Najpoważniejszym błędem jest uznanie folii za zamiennik hydroizolacji. Zakrycie wilgotnej, spękanej albo nieuszczelnionej ściany nie zatrzyma wody, a usterka może ujawnić się dopiero po zasypaniu wykopu.

• Dociskanie kubełków do świeżej masy KMB. Wypustki mogą wgnieść lub miejscowo przerwać powłokę, zwłaszcza po dociśnięciu przez grunt.
• Przebijanie hydroizolacji kołkami. Każdy nieprzewidziany otwór osłabia szczelność. Miejsca mocowania muszą być zgodne z instrukcją systemu.
• Brak listwy przy górnej krawędzi. Ziemia i piasek wpadają za folię, wypełniają przestrzeń i mogą wywierać nacisk na izolację.
• Nieprawidłowy zakład. Zbyt małe albo źle ułożone połączenie może rozsunąć się w czasie zasypywania. Przy macie drenażowej wadliwy zakład może również zaburzyć drogę przepływu wody.
• Przypadkowe dodanie geowłókniny. Luźna warstwa filtracyjna bez potwierdzonej kompatybilności nie daje pewności, że powstał sprawny układ drenażowy.
• Zasypywanie gruzem. Ostre fragmenty mogą przebić folię, uszkodzić XPS i naruszyć hydroizolację.
• Zablokowanie odpływu. Dolna krawędź maty nie może zasłaniać rury drenarskiej ani przerywać drogi spływu wody.

Nie należy także zakładać, że przestrzeń przy kubełkach zapewnia skuteczną wentylację podziemnej części ściany. Warunki przepływu powietrza w gruncie są ograniczone, a zakończenia membrany mogą być zamknięte. Funkcję wyrobu należy określać na podstawie dokumentacji, a nie samego kształtu wypustek.

Zwykła folia czy mata drenażowa?

Zwykła folia kubełkowa jest odpowiednia przede wszystkim wtedy, gdy ma chronić odporne podłoże przed zasypką i oddzielać je od gruntu. Może być stosowana na twardej ścianie albo płytach XPS, jeśli instrukcje wszystkich elementów układu dopuszczają punktowy docisk wypustek. Nie należy oczekiwać od niej parametrów pełnoprawnego drenażu powierzchniowego.

Mata ochronno-drenażowa jest właściwym wyborem, gdy projekt wymaga filtrowania i pionowego odprowadzania wody. Powinna mieć zintegrowaną geowłókninę, określoną wydajność przepływu oraz rozwiązane połączenie z dolnym odpływem. Sama obecność rury drenarskiej przy ławie nie przesądza jeszcze, że układ będzie działał prawidłowo.

Samodzielny montaż można rozważyć przy rozpoznanym produkcie, prostym przekroju fundamentu, gotowej hydroizolacji i bezpiecznym dostępie do ściany. Wykop musi być zabezpieczony zgodnie z warunkami na budowie. Nie należy wchodzić do wykopu o niestabilnych lub niezabezpieczonych ścianach.

Prace należy przerwać i skonsultować z kierownikiem budowy, projektantem albo doradcą technicznym producenta, gdy hydroizolacja jest miękka, płyty ocieplenia się odspajają, nie wiadomo, jak połączyć matę z drenażem, albo dokumentacje zastosowanych produktów są ze sobą sprzeczne.

Pomoc specjalisty jest szczególnie ważna przy ścianach piwnic, wysokim poziomie wód gruntowych, wodzie napierającej oraz okresowych spiętrzeniach. Konsultacji wymaga także sytuacja, w której produkt nie ma etykiety, hydroizolacja lub XPS są już uszkodzone albo dolne zakończenie maty nie zgadza się z projektem drenażu.

Kontrola przed zasypaniem

Odbiór należy przeprowadzić, gdy cała powierzchnia jest jeszcze widoczna. Po zasypaniu nie da się bez ponownego odkopania sprawdzić, czy zakład się rozsunął, mocowanie przebiło powłokę albo mata zasłoniła odpływ. Kontrola powinna objąć cały obwód budynku, a nie tylko najłatwiej dostępny fragment.

• Produkt został rozpoznany, a kierunek montażu jest zgodny z jego instrukcją.
• Hydroizolacja jest ciągła, gotowa do zakrycia i nie ma widocznych przebić.
• Narożniki, dylatacje i przejścia instalacyjne są poprawnie uszczelnione.
• Płyty XPS są stabilne, bez dużych szczelin i wyłamanych krawędzi.
• Zakłady mają wymiar wymagany przez producenta i nie rozchodzą się.
• Mocowania znajdują się w dopuszczonych miejscach.
• Górna krawędź jest zamknięta odpowiednim profilem lub listwą.
• Dolna część membrany nie blokuje rury drenarskiej ani drogi odpływu.
• Zasypka jest pozbawiona gruzu, dużych kamieni i ostrych odpadów.
• Wykonano dokumentację fotograficzną warstw przed ich zakryciem.

Jeśli choć jeden z tych punktów budzi wątpliwości, usterkę trzeba usunąć przed zasypaniem. Folia dociśnięta ziemią nie nadaje się już do łatwej korekty, a naprawa błędu może wymagać ponownego wykonania wykopu.

Najważniejsza zasada jest prosta: zwykłą folię montuje się przeważnie kubełkami do odpornego podłoża, natomiast zespoloną matę drenażową geowłókniną do gruntu. Przed zasypaniem trzeba jednak sprawdzić pełną nazwę produktu, rodzaj hydroizolacji, przekrój fundamentu, zakłady, mocowania oraz oba zakończenia membrany. Sam właściwy kierunek wypustek nie naprawi uszkodzonej izolacji ani błędnie wykonanego odpływu.
