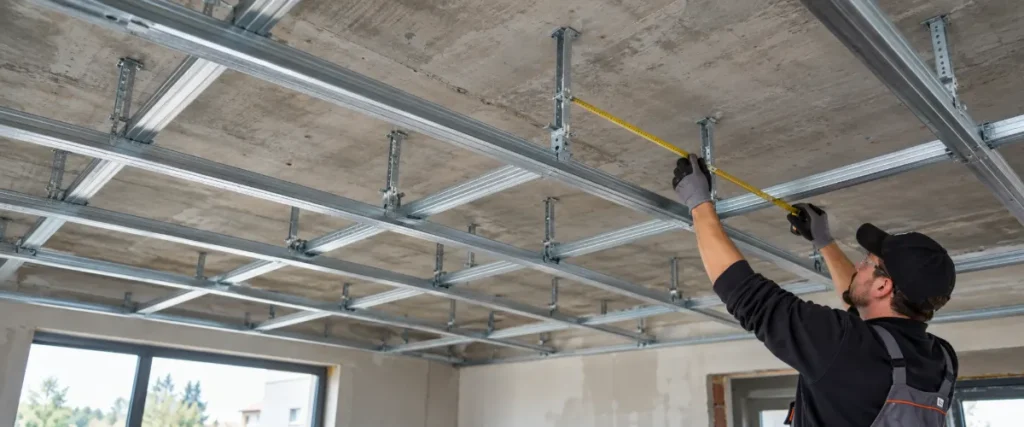

W typowym suficie z płyt g-k wieszaki rozmieszcza się najczęściej co 75–100 cm wzdłuż profilu głównego. Dopuszczalny rozstaw systemowy może jednak wynosić od około 60 do 120 cm. Zależy to od układu rusztu, rozstawu profili, liczby warstw płyt, masy izolacji oraz dodatkowych obciążeń. Ostateczną wartość zawsze trzeba odczytać z karty jednego, kompletnego systemu sufitowego.
Co ile wieszaki na suficie podwieszanym rozmieszczać w praktyce?
Dla standardowego sufitu z jedną warstwą płyt gipsowo-kartonowych można wstępnie przyjąć 75–100 cm między wieszakami, mierząc odległość wzdłuż profilu głównego CD 60. Nie jest to jednak uniwersalna norma. Lekki wariant systemowy może dopuszczać rozstaw do 120 cm, natomiast sufit z dwiema warstwami płyt, ciężką izolacją albo wymaganiami przeciwpożarowymi może wymagać podwieszeń co 60 cm lub jeszcze gęściej.
| Rodzaj sufitu | Orientacyjny rozstaw wieszaków | Najważniejsze zastrzeżenie |
|---|---|---|
| Lekki sufit, jedna warstwa płyty, ruszt systemowy | zwykle 90–120 cm | Tylko jeśli taki rozstaw dopuszcza karta systemu |
| Typowy ruszt krzyżowy z profili CD 60 | często 75–100 cm | Rozstaw zależy także od odległości między profilami głównymi |
| Dwie warstwy płyt lub większa masa sufitu | często 60–90 cm | Trzeba sprawdzić klasę obciążenia całej konstrukcji |
| Sufit ogniochronny, ciężka izolacja lub obciążenia dodatkowe | nawet około 50–75 cm | Wartość należy przyjąć wyłącznie z karty systemowej lub projektu |
Tabela ma charakter orientacyjny i nie zastępuje projektu ani dokumentacji producenta. Nie można wybrać z niej rozstawu wieszaków, a następnie dobrać profili, łączników i płyt z innego systemu.
Zależność między rozstawem a obciążeniem dobrze pokazują tabele systemowe. W jednym z katalogowych układów Knauf przy profilach głównych rozmieszczonych co 500 mm wieszaki mogą znajdować się maksymalnie co 1200 mm w najlżejszej klasie obciążenia. Po zwiększeniu obciążenia dopuszczalny odstęp spada do 950 mm. Przy profilach głównych co 900 mm wartości wynoszą odpowiednio 1000 lub 800 mm. Nie są to wymiary, które można bez sprawdzenia przenieść do dowolnego sufitu.
Podobną zależność widać w rozwiązaniach innych producentów. Przykładowy lekki sufit krzyżowy z jedną warstwą płyt może mieć wieszaki co 900 mm, a po zastosowaniu dwóch warstw dopuszczalna odległość może spaść do około 750 mm. Przy większym obciążeniu dodatkowym może być konieczne ograniczenie jej do 600 mm. Z tego powodu rada „wieszaki zawsze co 90 cm” nie jest bezpieczną zasadą montażową.
Cztery wymiary, których nie można ze sobą mylić
Określenie „rozstaw rusztu” bywa używane dla kilku różnych odległości. To częsta przyczyna błędów przy zakupie materiału i trasowaniu sufitu. Na rzucie wykonawczym należy osobno zaznaczyć cztery wymiary:
- Rozstaw wieszaków mierzony wzdłuż osi podwieszonego profilu głównego.
- Rozstaw profili głównych mierzony prostopadle do ich przebiegu. Profile główne wraz z wieszakami tworzą siatkę przenoszącą ciężar sufitu na strop.
- Rozstaw profili nośnych, do których przykręca się płyty. Najczęściej wynosi on 400 lub 500 mm, zależnie od rodzaju płyt, ich grubości, kierunku ułożenia i wybranego systemu.
- Odległość elementów skrajnych od ściany, określana oddzielnie dla profilu nośnego oraz pierwszego i ostatniego punktu podwieszenia.
Można to wyobrazić sobie jako prostokątną siatkę. Profile główne biegną w jednym kierunku, a wieszaki są rozmieszczone kolejno na ich osiach. W ruszcie krzyżowym pod profilami głównymi znajdują się profile nośne biegnące poprzecznie. To do nich mocowane jest poszycie z płyt g-k. Rozstaw 400 lub 500 mm dotyczy więc zwykle profili pod płytami, a nie automatycznie wieszaków.
W typowych rysunkach systemowych skrajny profil nośny może znajdować się maksymalnie około 150 mm od ściany. Dla skrajnego punktu podwieszenia spotyka się natomiast wartości 200, 300 albo 400 mm. W przykładowym ruszcie dwupoziomowym dokumentacja może dopuszczać około 200 mm od ściany do skrajnego podwieszenia, ale nie jest to zasada dla każdego sufitu. Popularne zalecenie, aby pierwszy wieszak mocować zawsze 25 cm od ściany, nie ma uniwersalnego zastosowania.
Profil przyścienny UD wyznacza poziom konstrukcji i podtrzymuje jej krawędź w sposób określony w dokumentacji. Nie należy jednak zakładać, że profil UD zastąpi brakujący wieszak. Nie można też samodzielnie zwiększać rozstawu profili głównych tylko dlatego, że profile nośne zostały zamontowane gęściej. Wieszaki, profile i łączniki tworzą jeden układ nośny.
Jak układ rusztu wpływa na rozstaw podwieszeń?
Sufit może być wykonany na ruszcie jednopoziomowym równoległym, jednopoziomowym krzyżowym albo dwupoziomowym krzyżowym. Każde rozwiązanie ma inną geometrię, sposób łączenia profili i zakres dopuszczalnych obciążeń. Samo stwierdzenie, że konstrukcja powstaje z profili CD 60, nie wystarcza do ustalenia odległości między wieszakami.
Ruszt jednopoziomowy równoległy
W takim układzie profile przebiegają równolegle i pełnią funkcję elementów, do których mocowane są płyty. Punkty podwieszenia należy rozmieszczać według tabeli przewidzianej właśnie dla tej konstrukcji. Nie wolno przenosić do niej wartości z rusztu dwupoziomowego, ponieważ inaczej rozkładają się obciążenia i inaczej pracują połączenia.
Ruszt jednopoziomowy krzyżowy
Profile tworzą jedną płaszczyznę, ale krzyżują się i są łączone odpowiednimi łącznikami systemowymi. Rozstaw wieszaków nadal mierzy się wzdłuż profili podwieszonych. Trzeba jednocześnie zachować rozstaw profili wynikający z kierunku ułożenia i wymiarów płyt.
Ruszt dwupoziomowy krzyżowy
Profile główne i nośne znajdują się na dwóch poziomach. Wieszaki przenoszą ciężar przez profile główne, natomiast profile nośne utrzymują poszycie. Jest to czytelny przykład pokazujący, dlaczego rozstaw wieszaków i rozstaw profili pod płyty są różnymi wymiarami. Dopuszczalne pola rusztu należy odczytać z jednej tabeli systemowej, a nie składać z danych dotyczących kilku wariantów.
Jak masa płyt i izolacji zmienia siatkę podwieszeń?
Obciążeniem konstrukcji nie jest wyłącznie widoczna płyta gipsowo-kartonowa. Do całkowitej masy wchodzą również profile, łączniki, elementy podwieszenia, kolejne warstwy poszycia, masa szpachlowania, izolacja, membrany oraz wyposażenie dopuszczone do mocowania w danym systemie. Zwiększenie ciężaru zwykle oznacza konieczność zmniejszenia odstępów między wieszakami, zagęszczenia profili głównych albo zastosowania innej konfiguracji rusztu.
Jedna warstwa płyt
W lekkim suficie krzyżowym z jedną warstwą płyt przykładowa karta może przewidywać profile główne maksymalnie co 1000 mm, profile nośne co 400–500 mm i wieszaki maksymalnie co 900 mm. W innych, lżejszych konfiguracjach dopuszczalny bywa rozstaw wieszaków wynoszący 1000 lub 1200 mm. Jest to możliwe tylko przy odpowiedniej siatce profili i niskiej klasie obciążenia.
Dwie warstwy poszycia
Druga warstwa płyt zwiększa masę sufitu, nawet jeśli jego wymiary i wysokość pozostają bez zmian. W przykładowych rozwiązaniach Rigips maksymalna odległość między podwieszeniami może spaść z około 900 do 750 mm, a przy większym obciążeniu dodatkowym nawet do 600 mm. Ruszt powinien więc zostać od początku zaplanowany pod dwuwarstwowe poszycie. Dokładanie drugiej warstwy do konstrukcji przeznaczonej pod jedną płytę bez ponownego sprawdzenia nośności jest błędem.
Wełna i pozostałe warstwy
Wełna mineralna także ma określoną masę powierzchniową, którą należy uwzględnić. Znaczenie ma nie tylko jej grubość, lecz także gęstość i sposób podparcia. Jeżeli izolacja obciąża ruszt, trzeba dodać jej masę do pozostałych warstw. Samo określenie „lekka wełna” nie jest wystarczającą daną projektową. Zasady układania materiału opisuje poradnik o ociepleniu sufitu podwieszanego, natomiast rozstaw rusztu trzeba ustalić na podstawie rzeczywistego obciążenia.
Sufit ogniochronny lub specjalny
Sufit o wymaganej odporności ogniowej musi być wykonany zgodnie z kompletną dokumentacją przebadanego rozwiązania. Dotyczy to rodzaju i liczby płyt, profili, łączników, wieszaków, kotew, izolacji, spoin oraz maksymalnych rozstawów. Przykładowa specyfikacja przeciwpożarowego systemu Rigips 4.10.29 wymaga wieszaków rozmieszczonych maksymalnie co 600 mm, profili głównych maksymalnie co 700 mm i profili nośnych co 400 mm.
Dodanie kilku wieszaków nie wystarczy, aby przypadkowo zestawiony sufit uzyskał odporność ogniową. Deklarowane parametry dotyczą kompletnego rozwiązania. Tak samo nie należy łączyć rozstawów z systemu Knauf D112, elementów z systemu Rigips 4.10 i płyt lub łączników Siniat Nida Sufit. Zależności między obciążeniem, rozstawem profili i podwieszeniami można sprawdzić między innymi w oficjalnym katalogu systemów suchej zabudowy Knauf.
Jak rozplanować wieszaki i profile krok po kroku?
Planowanie należy rozpocząć przed zakupem materiału i wykonaniem pierwszego otworu. Potrzebny jest rzut pomieszczenia z wymiarami, kierunkiem profili, położeniem skrajnych elementów, otworów, rewizji, opraw oraz zmian wysokości sufitu.
- Ustal wymagania dla sufitu. Określ liczbę warstw płyt, rodzaj izolacji, oczekiwaną izolacyjność akustyczną, ewentualną odporność ogniową oraz planowane wyposażenie.
- Wybierz kompletny system. Dobierz układ rusztu, profile, wieszaki, łączniki, płyty i zamocowania zgodnie z jedną dokumentacją producenta.
- Ustal obciążenie konstrukcji. Uwzględnij masę wszystkich warstw i akcesoriów. Ciężkie urządzenia przeznaczone do niezależnego podwieszenia nie powinny być doliczane jako zwykłe obciążenie rusztu.
- Odczytaj trzy podstawowe rozstawy. Z właściwej tabeli przyjmij jednocześnie maksymalny rozstaw profili głównych, profili nośnych i wieszaków.
- Narysuj profile główne. Zaznacz ich kierunek oraz odległości od ścian. Nie zwiększaj rozstawu, aby zaoszczędzić jeden profil.
- Rozmieść profile nośne. Zachowaj rozstaw wymagany dla użytych płyt i ich kierunku montażu, najczęściej 400 lub 500 mm.
- Zaznacz wieszaki na osiach profili głównych. Najpierw wyznacz punkty skrajne, a następnie podziel pozostałe odcinki tak, aby żaden odstęp nie przekraczał maksimum z karty systemu.
- Dodaj podwieszenia w miejscach szczególnych. Dodatkowe punkty mogą być potrzebne przy uskokach, wyspach, dużych otworach, rewizjach i elementach pionowych.
- Zaplanuj niezależne mocowania wyposażenia. Ciężkie lampy, projektory, urządzenia klimatyzacyjne i kanały wentylacyjne powinny mieć podparcie dobrane niezależnie od standardowego rusztu.
- Rozpoznaj strop. Przed wierceniem ustal materiał podłoża, przebieg instalacji, żeber, kanałów oraz elementów zbrojenia.
- Sprawdź cały rzut. Skontroluj odległości przy ścianach, kolizje i liczbę elementów. Dopiero potem przenieś osie mocowań na strop.
Jeżeli długość profilu nie dzieli się równo przez dopuszczalny rozstaw, pozostałego odcinka nie należy zostawiać przy jednej ścianie. Punkty warto rozłożyć tak, aby wszystkie odległości mieściły się w limicie systemowym, z zachowaniem wymaganego położenia podwieszeń skrajnych. Rozstaw podany w tabeli jest wartością maksymalną, a nie celem, który trzeba wykorzystać co do milimetra.
Jak policzyć liczbę wieszaków na sufit?
Najdokładniejszą metodą jest policzenie punktów na rzucie wszystkich profili głównych. Najpierw określa się liczbę osi profili, a następnie zaznacza na każdej osi wieszaki skrajne i pośrednie. Wynik trzeba zaokrąglić w górę oraz uzupełnić o punkty wymagane przy uskokach, otworach i innych miejscach szczególnych.
Do wstępnego oszacowania zakupów można wykorzystać powierzchnię pojedynczego pola siatki. Jeśli profile główne są rozmieszczone co 1,0 m, a wieszaki na ich osiach co 0,9 m, jedno podwieszenie przypada orientacyjnie na 0,9 m². Daje to około 1,1 wieszaka na metr kwadratowy przed korektą krawędziową.
Dla prostego sufitu o powierzchni 20 m² taki przelicznik wskazywałby około 22–23 punkty. Nie jest to jednak gotowa lista zakupowa. Rzeczywista liczba może być większa ze względu na wymiary pomieszczenia, odległości skrajne, wnęki, belki, otwory i zmiany wysokości. Dwa pomieszczenia o tej samej powierzchni mogą wymagać innej liczby wieszaków.
Nie należy posługiwać się jedną normą typu „dwa wieszaki na metr kwadratowy” bez rozrysowania rusztu. Taki przelicznik nie pokazuje, czy na jednej z osi nie powstał zbyt duży odstęp. Liczba elementów jest wynikiem prawidłowej geometrii konstrukcji, a nie punktem wyjścia do jej projektowania.
Czy wieszak ES, obrotowy lub noniuszowy zmienia rozstaw?
Rodzaj wieszaka wpływa na sposób podwieszenia, zakres regulacji i możliwą wysokość obniżenia. Nie wyznacza jednak samodzielnie odległości między punktami mocowania. Rozstaw zawsze musi wynikać z tabeli dotyczącej całego sufitu.
| Rodzaj rozwiązania | Typowe zastosowanie | Czego nie należy zakładać |
|---|---|---|
| Wieszak ES | Niewielkie odsunięcie profilu od stropu i bezpośredni montaż | Że oznaczenie ES automatycznie wymaga rozstawu 40 lub 50 cm |
| Wieszak obrotowy z prętem | Większe obniżenie i możliwość regulacji poziomu | Że każdy pręt i element obrotowy mają taką samą nośność |
| Wieszak noniuszowy | Sztywne, precyzyjnie regulowane zawieszenie w określonych systemach | Że pozwala dowolnie zwiększyć odstępy między podwieszeniami |
Wieszak ES nie jest nazwą układu konstrukcyjnego. To element umożliwiający zamocowanie profilu blisko stropu. Spotykane w poradach wartości 40 lub 50 cm mogą w rzeczywistości odnosić się do rozstawu profili nośnych pod płyty, a nie do odległości między elementami ES wzdłuż profilu. Oba wymiary trzeba sprawdzić oddzielnie.
Wieszaki prętowe i noniuszowe nie mają jednego wspólnego rozstawu dla wszystkich sufitów. Należy sprawdzić ich nośność, dopuszczalne połączenie z profilem, typ elementu regulacyjnego oraz sposób zamocowania do stropu. Improwizowane przedłużanie wieszaków ES albo łączenie kilku elementów bez rozwiązania systemowego jest niedopuszczalne.
Mocowanie wieszaków do stropu i ciężkie wyposażenie
Nawet gęsto rozmieszczone wieszaki nie zapewnią bezpieczeństwa, jeśli kotwy lub wkręty będą niedopasowane do podłoża. Innego mocowania wymaga żelbet, innego drewno, a jeszcze innego pustak stropowy lub podłoże o nieznanej nośności. Trzeba stosować zamocowania nośne przewidziane dla danego systemu i materiału stropu. Jeżeli dokumentacja wymaga elementów metalowych, nie wolno zastępować ich przypadkowymi kołkami z tworzywa.
Szczególnej ostrożności wymagają stropy kanałowe, prefabrykowane i sprężone. Nie wolno przewiercać żeber, kanałów, zbrojenia ani cięgien bez rozpoznania konstrukcji. Przypadkowe wiercenie może osłabić element nośny lub uszkodzić instalację. Przy nieznanej budowie stropu potrzebna jest dokumentacja, odpowiednie skanowanie albo ocena osoby mającej właściwe kwalifikacje.
Ciężka lampa, projektor, jednostka klimatyzacyjna, kanał wentylacyjny czy wisząca szafka nie powinny automatycznie obciążać standardowego rusztu. Wytyczne systemowe wskazują, że obciążenie przekraczające około 6 kg na przęsło płyty i metr powinno być przenoszone bezpośrednio na konstrukcję stropu. Ostateczny sposób zamocowania trzeba jednak ustalić na podstawie dokumentacji konkretnego sufitu i wyposażenia.
Dodatkowy wieszak zamontowany obok ciężkiej lampy nie zastępuje jej niezależnego mocowania. Trzeba sprawdzić cały tor przenoszenia obciążenia: urządzenie, uchwyt, profil lub konstrukcję wsporczą, podwieszenie oraz zamocowanie do stropu.
Niezależne podwieszenia urządzeń i instalacji najlepiej przygotować przed zamknięciem sufitu płytami. Późniejsze poszukiwanie konstrukcji nad gotowym poszyciem zwiększa ryzyko uszkodzenia przewodów, wykonania otworu w niewłaściwym miejscu albo obciążenia profilu, który nie był do tego przewidziany.
Kiedy można montować samodzielnie, a kiedy potrzebny jest fachowiec?
Samodzielny montaż można rozważyć przy prostym suficie w niewielkim pomieszczeniu, gdy budowa stropu jest znana, nie występują wymagania przeciwpożarowe, a kompletna karta systemowa jednoznacznie określa wszystkie elementy i rozstawy. Warunkiem jest trzymanie się wybranego rozwiązania bez zwiększania pól rusztu, zamiany łączników i dokładania nieprzewidzianych obciążeń.
W takim przypadku wykonawca może samodzielnie rozrysować profile i punkty podwieszenia, dobrać wskazane zamocowania oraz skontrolować poziom rusztu. Jeśli plan zakłada dwie warstwy płyt, należy od razu zastosować wariant systemu przeznaczony do większego obciążenia. Nie należy budować lekkiego rusztu z myślą, że później „w razie potrzeby” dołoży się drugą płytę.
Dobór konstrukcji trzeba zlecić fachowcowi lub projektantowi, gdy:
- sufit ma określoną odporność ogniową albo parametry akustyczne wymagające kompletnego rozwiązania systemowego,
- przewidziano kilka warstw ciężkich płyt, dużą masę izolacji lub nietypowe okładziny,
- ruszt miałby przenosić wyposażenie lub elementy instalacji,
- budowa i nośność stropu nie są znane,
- występują duże uskoki, wyspy, elementy pionowe, rozległe otwory lub skomplikowany kształt sufitu,
- strop albo istniejące zamocowania wykazują ugięcia, spękania, korozję lub niestabilność,
- sufit jest wykonywany w obiekcie użyteczności publicznej lub na znacznej powierzchni.
Nie należy poprawiać niepewnego projektu przez przypadkowe zagęszczanie wieszaków. Większa liczba podwieszeń może być potrzebna, ale nie rozwiązuje problemu źle dobranych profili, niewłaściwych łączników, słabego podłoża albo kolizji z konstrukcją stropu. Najpierw trzeba ustalić prawidłowy układ, a dopiero później wyznaczyć punkty montażowe.
Najczęstsze pytania o wieszaki sufitu podwieszanego
Czy wieszaki można montować zawsze co 90 cm?
Nie. Rozstaw 90 cm występuje w wielu lekkich sufitach, ale nie jest uniwersalną zasadą. Przy dwóch warstwach płyt może być konieczne zmniejszenie go do około 75 lub 60 cm, natomiast niektóre lekkie warianty dopuszczają do 120 cm. Decyduje dokumentacja wybranego systemu.
Czy rozstaw profili CD 60 jest taki sam jak rozstaw wieszaków?
Nie. Odległość między wieszakami mierzy się wzdłuż profilu głównego, a odstęp między profilami mierzy się prostopadle do ich osi. Profile nośne pod płyty są najczęściej rozmieszczane co 400 lub 500 mm, lecz dokładna wartość zależy od systemu i poszycia.
Jak daleko od ściany powinien znaleźć się pierwszy wieszak?
Odległość trzeba odczytać z rysunku konkretnego systemu. W dokumentacji spotyka się między innymi 200, 300 lub 400 mm. Nie należy przyjmować 25 cm jako zasady dla każdego sufitu. Osobno ustala się położenie skrajnego profilu nośnego.
Czy przy dwóch warstwach płyt trzeba dodać więcej wieszaków?
Zwykle konieczne jest zagęszczenie punktów podwieszenia, zmiana rozstawu profili albo zastosowanie wariantu przeznaczonego do wyższej klasy obciążenia. Dokładny układ trzeba ustalić przed montażem pierwszej warstwy.
Ile wieszaków potrzeba na 1 m² sufitu?
Nie ma jednej wartości właściwej dla wszystkich konstrukcji. Siatka 1,0 × 0,9 m daje orientacyjnie około 1,1 wieszaka na 1 m² przed korektą przy krawędziach. Ostateczną liczbę należy policzyć na rzucie profili, uwzględniając punkty skrajne, uskoki i otwory.
Czy ciężką lampę można zawiesić na profilu CD?
Tylko wtedy, gdy dokumentacja systemu jednoznacznie dopuszcza takie obciążenie i określa sposób montażu. Ciężkie oprawy, projektory, urządzenia klimatyzacyjne i kanały wentylacyjne najbezpieczniej mocować niezależnie do konstrukcji stropu.
Czy wieszak ES trzeba montować co 40 lub 50 cm?
Nie ma takiej ogólnej zasady. Wartości 400 lub 500 mm często dotyczą rozstawu profili nośnych pod płytami. Odstęp między wieszakami ES wzdłuż profilu należy dobrać z dokumentacji całego układu.
Czy można łączyć profile i wieszaki różnych producentów?
Nie powinno się tego robić, jeżeli sufit ma zachować deklarowaną nośność, odporność ogniową lub inne parametry systemowe. Dokumentacja opisuje kompletny zestaw elementów i ich wzajemne rozstawy. Mieszany układ nie przejmuje automatycznie parametrów żadnego z wykorzystanych systemów.
Do wstępnego planowania typowego, lekkiego sufitu można przyjąć wieszaki co 75–100 cm wzdłuż profilu głównego. Przed rozpoczęciem montażu tę wartość trzeba jednak zweryfikować w karcie wybranego systemu. Na rzucie należy oddzielnie zaznaczyć profile główne, profile nośne, punkty podwieszenia i odległości od ścian. Jeżeli pojawia się druga warstwa płyt, ciężka izolacja, odporność ogniowa, dodatkowe wyposażenie albo strop o nieznanej budowie, konstrukcję powinien dobrać fachowiec lub projektant.
