Co to jest zawór trójdrożny i dlaczego jest ważny w instalacji?

Zawór trójdrożny to element armatury instalacyjnej posiadający trzy króćce przyłączeniowe. W zależności od budowy i ustawienia może mieszać wodę gorącą z chłodniejszą, rozdzielać przepływ albo przełączać go między dwoma obiegami. Najczęściej spotyka się go w instalacjach CO, ogrzewaniu podłogowym, układach z pompą ciepła, kotłach gazowych, kotłach na paliwo stałe oraz systemach przygotowania ciepłej wody użytkowej.

Jego zadaniem nie jest samo „otwieranie” lub „zamykanie” przepływu, jak w prostym zaworze kulowym. Zawór trójdrożny reguluje proporcje przepływu albo kierunek pracy instalacji. Dzięki temu może chronić ogrzewanie podłogowe przed zbyt wysoką temperaturą, wspierać pracę kotła, sterować ładowaniem zasobnika CWU lub utrzymywać komfort cieplny w różnych obiegach grzewczych.

Zawór trójdrożny zasada działania – proste wyjaśnienie

Zawór trójdrożny zasada działania polega na kontrolowaniu przepływu medium między trzema przyłączami. W najprostszym ujęciu zawór ma jedno wejście i dwa wyjścia albo dwa wejścia i jedno wyjście. To, jak pracuje, zależy od jego konstrukcji, ustawienia trzpienia, położenia pokrętła, wkładki termostatycznej lub sygnału z siłownika.

W trybie mieszającym zawór pobiera wodę gorącą z zasilania oraz wodę chłodniejszą z powrotu. Następnie miesza je w odpowiedniej proporcji i kieruje dalej do instalacji. W ten sposób można obniżyć temperaturę zasilania, na przykład z 60°C do 35°C, co jest typowe dla ogrzewania podłogowego.

W trybie przełączającym zawór nie miesza temperatur, lecz kieruje przepływ do jednego z dwóch obiegów. Przykładowo kocioł lub pompa ciepła może raz ogrzewać instalację CO, a po sygnale ze sterownika przełączyć przepływ na zasobnik CWU. Po dogrzaniu wody użytkowej zawór wraca do poprzedniej pozycji.

Zawór trójdrożny mieszający a przełączający – najważniejsze różnice

Najczęstszy błąd inwestorów polega na traktowaniu każdego zaworu trójdrożnego tak samo. Tymczasem zawór trójdrożny mieszający i zawór trójdrożny przełączający mają inne zadania. Zawór mieszający reguluje temperaturę, a zawór przełączający zmienia kierunek przepływu. To różnica, która decyduje o prawidłowym działaniu instalacji.

Zawór mieszający wykorzystuje się tam, gdzie trzeba uzyskać stabilną temperaturę zasilania. Typowym przykładem jest ogrzewanie podłogowe, które nie powinno być zasilane tak gorącą wodą jak klasyczne grzejniki. Zawór przełączający stosuje się natomiast wtedy, gdy źródło ciepła ma obsługiwać naprzemiennie dwa odbiorniki.

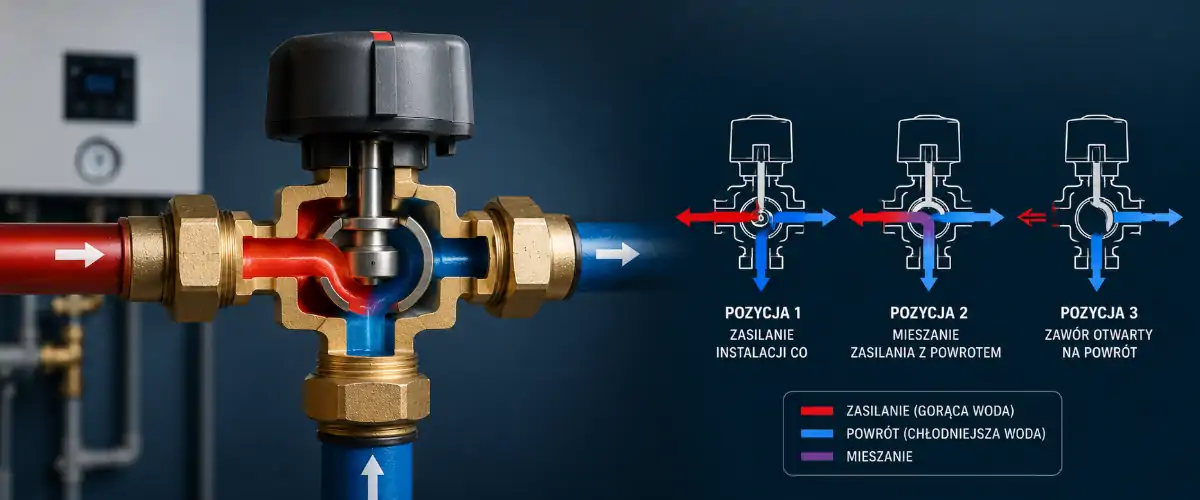

Schemat działania zaworu trójdrożnego w instalacji CO

Schemat działania zaworu trójdrożnego najlepiej zrozumieć na przykładzie instalacji z ogrzewaniem podłogowym. Z kotła lub bufora płynie woda o wyższej temperaturze. Z powrotu instalacji wraca woda chłodniejsza. Zawór miesza oba strumienie, a następnie kieruje wodę o odpowiedniej temperaturze do rozdzielacza podłogówki.

• Przyłącze zasilania doprowadza gorącą wodę ze źródła ciepła.
• Przyłącze powrotu doprowadza chłodniejszą wodę wracającą z instalacji.
• Wyjście zmieszane kieruje wodę o wymaganej temperaturze do obiegu.

Jeżeli temperatura za zaworem jest zbyt niska, zawór dopuszcza więcej gorącej wody z zasilania. Jeżeli temperatura jest zbyt wysoka, zwiększa udział chłodniejszej wody z powrotu. W wersji ręcznej użytkownik ustawia proporcję samodzielnie. W wersji automatycznej robi to siłownik współpracujący ze sterownikiem.

Gdzie stosuje się zawór trójdrożny?

Zawór trójdrożny do CO stosuje się w wielu układach grzewczych, ale jego funkcja zawsze powinna wynikać ze schematu instalacji. Nie montuje się go „na wszelki wypadek”. Musi mieć określone zadanie: mieszać, przełączać, stabilizować temperaturę albo chronić źródło ciepła.

1. Ogrzewanie podłogowe

W podłogówce zawór trójdrożny miesza gorącą wodę z chłodniejszym powrotem, aby uzyskać niższą temperaturę zasilania. To jedno z najpopularniejszych zastosowań, szczególnie w instalacjach mieszanych, gdzie część domu ogrzewają grzejniki, a część pętle podłogowe.

2. Kocioł na paliwo stałe

W instalacjach z kotłem na pellet, drewno lub węgiel zawór może pomagać w ochronie powrotu. Chodzi o to, aby do kotła nie wracała zbyt chłodna woda, ponieważ może to sprzyjać kondensacji, korozji i mniej efektywnej pracy urządzenia.

3. Pompa ciepła

W układach z pompą ciepła zawór trójdrożny często pracuje jako zawór przełączający między ogrzewaniem budynku a przygotowaniem ciepłej wody użytkowej. Sterownik pompy decyduje, kiedy zawór ma skierować przepływ na zasobnik.

4. Kocioł gazowy i zasobnik CWU

W kotłach gazowych zawór przełączający może decydować, czy energia trafia do instalacji grzewczej, czy do wymiennika ciepłej wody. To szczególnie istotne w kotłach dwufunkcyjnych oraz układach z priorytetem CWU.

5. Instalacja z buforem

Przy buforze ciepła zawór trójdrożny pomaga uporządkować temperatury w instalacji. Może mieszać wodę z różnych poziomów bufora albo kierować przepływ do konkretnego obiegu grzewczego.

Zawór trójdrożny z siłownikiem – jak działa automatyczna regulacja?

Zawór trójdrożny z siłownikiem działa automatycznie. Zamiast ręcznego ustawiania pokrętłem, położenie zaworu zmienia napęd elektryczny sterowany przez regulator kotła, pompę ciepła, automatykę pogodową albo sterownik instalacji. Dzięki temu instalacja może reagować na temperaturę zewnętrzną, temperaturę zasilania, temperaturę w pomieszczeniu lub zapotrzebowanie na CWU.

W zaworach mieszających często stosuje się siłowniki 3-punktowe lub proporcjonalne, które pozwalają płynnie otwierać i zamykać zawór. W zaworach przełączających popularne są siłowniki typu on/off, które ustawiają zawór w jednej z dwóch pozycji roboczych.

Jak dobrać zawór trójdrożny do instalacji?

Dobór zaworu nie powinien opierać się wyłącznie na średnicy rury. To częsty błąd. Ważny jest także przepływ, parametr Kvs, temperatura pracy, ciśnienie, rodzaj medium, sposób sterowania oraz funkcja zaworu. Zbyt mały zawór może ograniczyć przepływ, a zbyt duży będzie trudniejszy do precyzyjnej regulacji.

• Funkcja zaworu – mieszanie, przełączanie albo rozdzielanie.
• Średnica przyłącza – np. DN15, DN20, DN25, DN32.
• Współczynnik Kvs – zdolność przepływu przez zawór.
• Temperatura pracy – ważna przy kotłach i instalacjach CWU.
• Kompatybilność z siłownikiem – nie każdy napęd pasuje do każdego zaworu.
• Materiał korpusu – mosiądz, brąz, żeliwo lub stal, zależnie od zastosowania.

Przy instalacjach grzewczych warto korzystać z dokumentacji producentów oraz wytycznych technicznych. Ogólne informacje o wymaganiach dla instalacji i budynków można znaleźć na stronie gov.pl – budownictwo.

Najczęstsze błędy montażowe zaworu trójdrożnego

Nawet dobry zawór nie będzie działał poprawnie, jeśli zostanie źle zamontowany. Problemy objawiają się niestabilną temperaturą, przegrzewaniem podłogówki, niedogrzaniem grzejników, hałasem w instalacji, błędami pompy ciepła albo brakiem ładowania zasobnika CWU.

1. Pomylenie króćców – zasilanie, powrót i wyjście zmieszane muszą być podłączone zgodnie ze schematem.
2. Zły typ zaworu – zawór mieszający nie zawsze zastąpi przełączający.
3. Brak kontroli kierunku przepływu – strzałki na korpusie zaworu mają znaczenie.
4. Nieprawidłowy dobór Kvs – zawór może dławić instalację albo regulować zbyt nerwowo.
5. Zły montaż siłownika – napęd musi pasować do zaworu i pracować w odpowiednim zakresie.
6. Brak filtrów i płukania instalacji – zanieczyszczenia mogą blokować pracę zaworu.

Po montażu warto sprawdzić temperaturę przed zaworem, za zaworem oraz na powrocie. W instalacji automatycznej należy też przetestować reakcję siłownika na sygnał ze sterownika. Jeżeli zawór nie zmienia położenia albo instalacja działa odwrotnie niż powinna, najpierw trzeba sprawdzić schemat podłączenia.
