Aby odczytać zużycie ciepła, znajdź na ciepłomierzu ekran energii oznaczony jednostką GJ, kWh albo MWh. Zapisz wskazanie razem z jednostką i datą, a następnie odejmij wcześniejszy stan od późniejszego. Najpierw upewnij się jednak, że odczytujesz ciepłomierz, a nie podzielnik kosztów zamontowany na grzejniku lub licznik energii elektrycznej zasilającej pompę ciepła.
Jak odczytać ciepłomierz krok po kroku?
Właściwy ekran ciepłomierza pokazuje skumulowaną energię cieplną. Może być opisany literą E, nazwą Energy lub Heat energy, ale najważniejszą wskazówką jest jednostka: GJ, kWh albo MWh. Dokładne oznaczenia i kolejność ekranów zależą od producenta, modelu oraz konfiguracji urządzenia.
Podstawowe wskazanie jest zwykle wartością narastającą od chwili uruchomienia licznika. Nie przedstawia automatycznie zużycia z bieżącego dnia lub miesiąca. Jeżeli ciepłomierz pokazuje 12,684 GJ, jest to najczęściej łączna energia zarejestrowana przez urządzenie. Zużycie za konkretny okres trzeba obliczyć z dwóch odczytów.
Wzór: zużycie ciepła = stan końcowy – stan początkowy. Oba stany muszą pochodzić z tego samego licznika i być zapisane w tej samej jednostce.
- Rozpoznaj urządzenie. Sprawdź, czy jest to ciepłomierz, a nie podzielnik lub zwykły licznik prądu.
- Spisz dane z tabliczki. Zanotuj producenta, dokładny typ i numer seryjny urządzenia.
- Wybudź wyświetlacz. Jeżeli ekran jest wygaszony, użyj przycisku wyłącznie w sposób opisany w instrukcji konkretnego modelu.
- Znajdź ekran energii. Szukaj wskazania w GJ, kWh albo MWh. Nie wybieraj ekranu z m³, m³/h, kW lub °C.
- Zapisz pełny stan. Przepisz wszystkie widoczne cyfry, miejsca po przecinku oraz jednostkę.
- Dodaj datę odczytu. Bez daty nie da się prawidłowo określić okresu zużycia.

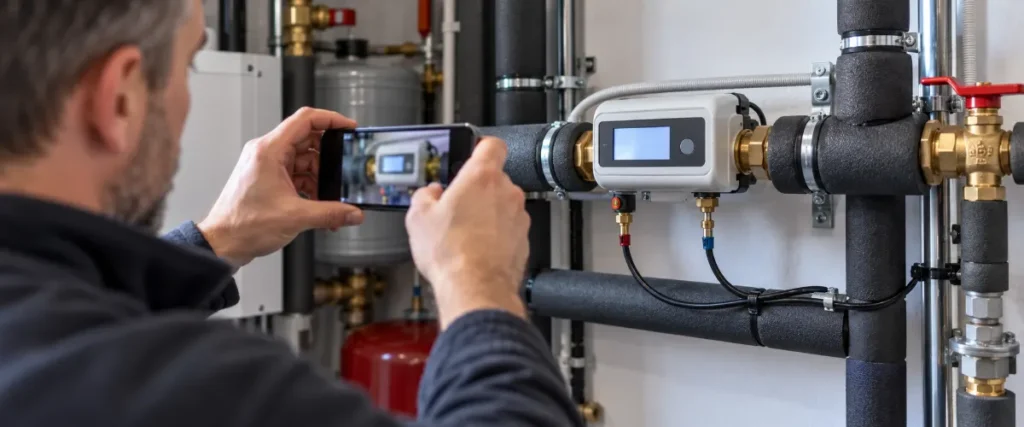

- Zrób zdjęcie. Sfotografuj cały wyświetlacz oraz tabliczkę z numerem urządzenia.
- Powtórz odczyt po wybranym okresie. Może to być tydzień, miesiąc lub cały sezon grzewczy.
- Odejmij stany. Od późniejszego wskazania odejmij wcześniejsze, a wynik zaokrąglij dopiero na końcu.
Przykładowo stan 1 października wynosił 10,250 GJ, a stan 1 listopada 12,684 GJ. Zużycie w tym okresie to 12,684 – 10,250, czyli 2,434 GJ. Nie należy interpretować całego końcowego wskazania jako zużycia miesięcznego.
W części urządzeń informacje pojawiają się kolejno po krótkim naciśnięciu przycisku, a w innych zmieniają się automatycznie. Nie ma jednej uniwersalnej kolejności ekranów. Jeśli nie można jednoznacznie rozpoznać wskazania energii, należy odszukać instrukcję dokładnie tego typu ciepłomierza, który podano na tabliczce znamionowej.
Ciepłomierz, podzielnik czy licznik energii elektrycznej?
Określenie „licznik energii” bywa używane w odniesieniu do różnych urządzeń. Pokazywane przez nie liczby mogą wyglądać podobnie, lecz oznaczają inne wielkości. Rozpoznanie urządzenia jest konieczne przed wykonaniem jakichkolwiek przeliczeń.
| Urządzenie | Typowe wskazanie | Co mierzy? | Jak interpretować wynik? |
|---|---|---|---|
| Ciepłomierz | GJ, kWh lub MWh | Energię cieplną przekazaną do instalacji lub odbiorcy | Zużycie za okres oblicza się z różnicy dwóch stanów |
| Podzielnik na grzejniku | Jednostki umowne | Wartość wykorzystywaną do podziału kosztów między lokale | Nie można jej bezpośrednio przeliczyć na GJ lub kWh |
| Licznik energii elektrycznej | kWh | Energię elektryczną pobraną przez pompę ciepła, kocioł lub inne odbiorniki | Nie pokazuje bezpośrednio ilości ciepła oddanego do instalacji |
Ciepłomierz
Ciepłomierz wykorzystuje pomiar przepływu czynnika grzewczego oraz temperatury zasilania i powrotu. Na podstawie tych danych oblicza ilość przekazanej energii cieplnej. Może być zamontowany dla całego budynku, lokalu, wydzielonego obiegu lub źródła ciepła.
Wynik w GJ, kWh albo MWh jest wartością fizyczną, którą można przeliczać między jednostkami. Nadal trzeba jednak sprawdzić, jaki obieg obejmuje pomiar. Ten sam dom może mieć osobny licznik dla ogrzewania pomieszczeń i inny sposób rozliczania ciepłej wody.
Podzielnik kosztów ogrzewania
Podzielnik jest zwykle zamocowany bezpośrednio na grzejniku. Wyświetla jednostki umowne służące do rozdzielenia części kosztów ogrzewania pomiędzy lokale. Na wynik rozliczenia wpływają zasady przyjęte w budynku, współczynniki dotyczące grzejników, wskazania innych podzielników oraz koszty wspólne.
Nie istnieje jeden uniwersalny przelicznik pozwalający zamienić na przykład 1000 jednostek podzielnika na określoną liczbę GJ. W takim przypadku należy poprosić zarządcę o regulamin rozliczeń i wyjaśnienie zastosowanych współczynników.
Licznik prądu obsługujący pompę ciepła
Licznik elektryczny pokazuje energię pobraną z sieci, a nie ciepło dostarczone do domu. Pobór 500 kWh prądu nie oznacza, że pompa oddała dokładnie 500 kWh ciepła. Do pomiaru energii cieplnej potrzebny jest osobny ciepłomierz albo odpowiednio zaprojektowany układ pomiarowy.
Nie należy także mnożyć poboru prądu przez katalogowy współczynnik COP i traktować wyniku jako dokładnego pomiaru. Efektywność pompy zmienia się w zależności od temperatury źródła, temperatury zasilania, przygotowania ciepłej wody, odszraniania oraz udziału grzałek elektrycznych. Jeśli analizujesz wybór takiego systemu, osobnego omówienia wymaga pompa ciepła powietrze-powietrze, która nie pracuje z wodnym obiegiem grzewczym mierzonym typowym ciepłomierzem.
Który symbol wskazuje energię, a który przepływ lub moc?
Na wyświetlaczu ciepłomierza mogą pojawiać się wartości energii, objętości, przepływu, temperatury, mocy chwilowej i czasu pracy. Właściwy odczyt zużycia rozpoznaje się przede wszystkim po jednostce GJ, kWh lub MWh. Pozostałe parametry mogą być przydatne do oceny pracy instalacji, ale same nie określają ilości zużytego ciepła.
| Symbol lub jednostka | Znaczenie | Czy jest to zużycie ciepła? |
|---|---|---|
| GJ, kWh, MWh | Skumulowana energia cieplna | Tak, po odjęciu dwóch stanów można ustalić zużycie za okres |
| m³ | Łączna objętość czynnika, który przepłynął przez licznik | Nie |
| m³/h | Przepływ chwilowy | Nie |
| kW | Chwilowa moc cieplna | Nie |
| °C | Temperatura zasilania albo powrotu | Nie |
| K lub ΔT | Różnica temperatur między zasilaniem i powrotem | Nie |
| h | Czas pracy | Nie |
| Kod lub ikona alarmu | Komunikat diagnostyczny | Nie, wymaga sprawdzenia w instrukcji |
Szczególnie łatwo pomylić kW z kWh. Kilowat jest jednostką mocy, czyli tempa przekazywania energii w danej chwili. Kilowatogodzina jest jednostką energii. Moc 8 kW utrzymywana przez pełną godzinę odpowiada 8 kWh energii, ale sam chwilowy odczyt 8 kW nie pozwala obliczyć miesięcznego zużycia.
Również wskazanie w m³ nie jest zużyciem ciepła. Ta sama objętość wody może przenieść różną ilość energii w zależności od różnicy temperatur między zasilaniem i powrotem. Właśnie dlatego ciepłomierz uwzględnia zarówno przepływ, jak i dane z czujników temperatury.
Jak obliczyć zużycie w GJ, kWh i MWh?
Najbezpieczniej najpierw odjąć wskazania w jednostce używanej przez licznik, a dopiero później przeliczyć otrzymany wynik. Wszystkie miejsca po przecinku widoczne na wyświetlaczu należy zachować do zakończenia obliczeń.
Przeliczniki: 1 GJ = 277,7778 kWh, 1 kWh = 0,0036 GJ, a 1 MWh = 1000 kWh = 3,6 GJ.
Przykład odczytu w GJ
- Stan 1 października: 10,250 GJ.
- Stan 1 listopada: 12,684 GJ.
- Zużycie: 12,684 – 10,250 = 2,434 GJ.
- Przeliczenie: 2,434 × 277,7778 = około 676,1 kWh ciepła.
Nie należy przedwcześnie zaokrąglać stanów do 10,3 i 12,7 GJ. Dałoby to wynik 2,4 GJ, czyli około 666,7 kWh. W ewidencji najlepiej pozostawić pierwotne wskazania i osobno zapisać wynik po odjęciu.
Przykład odczytu w MWh
- Stan początkowy: 8,315 MWh.
- Stan końcowy: 8,942 MWh.
- Zużycie: 8,942 – 8,315 = 0,627 MWh.
- Wynik w kWh: 0,627 × 1000 = 627 kWh.
- Wynik w GJ: 0,627 × 3,6 = 2,2572 GJ.
Przykład odczytu w kWh
Jeżeli stan początkowy wynosi 15 420 kWh, a końcowy 16 180 kWh, zużycie wynosi 760 kWh. Po przeliczeniu na gigadżule jest to 760 × 0,0036, czyli 2,736 GJ.
Gdy licznik i faktura używają różnych jednostek, trzeba najpierw sprowadzić dane do wspólnej postaci. Nie wolno bezpośrednio odejmować wartości zapisanej w GJ od wartości podanej w MWh. W tabeli pomiarowej warto zachować zarówno oryginalną jednostkę urządzenia, jak i osobną kolumnę z wynikiem przeliczonym.
Czy z odczytu można obliczyć rachunek za ogrzewanie?
Odczyt ciepłomierza pozwala oszacować koszt zależny od zużycia, ale zwykle nie określa całej kwoty rachunku. Rozliczenie ciepła sieciowego może obejmować cenę ciepła, zmienną opłatę przesyłową, opłatę za zamówioną moc, opłaty stałe, abonament oraz udział w kosztach ogrzewania części wspólnych.
Jeżeli faktura podaje wszystkie stawki zmienne w zł/GJ, można je zsumować, pod warunkiem że są przedstawione w tej samej postaci podatkowej. Nie należy łączyć stawki netto z kwotą brutto.
Orientacyjny koszt zmienny = zużycie w GJ × suma stawek zmiennych w zł/GJ.
Przy zużyciu 2,434 GJ i łącznej zmiennej stawce 120 zł/GJ wynik wynosi 292,08 zł. Jest to jednak wyłącznie przykład obliczenia składnika zmiennego. Do tej kwoty mogą dojść opłaty niezależne bezpośrednio od bieżącego wskazania ciepłomierza.
W domu jednorodzinnym z własnym kotłem gazowym, kotłem na pellet albo pompą ciepła ciepłomierz mierzy energię przekazaną do instalacji, lecz nie zastępuje licznika paliwa ani energii elektrycznej. Z samego wskazania ciepłomierza nie da się ustalić kosztu gazu, pelletu lub prądu bez znajomości zużycia paliwa, taryfy i pozostałych opłat.
Można natomiast porównać energię cieplną oddaną do instalacji z energią pobraną przez źródło. W przypadku pompy ciepła wymaga to dwóch pomiarów obejmujących dokładnie ten sam okres: ilości oddanego ciepła oraz energii elektrycznej zużytej przez uwzględnione elementy układu.
Jak prowadzić odczyty i wychwycić nieprawidłowość?
Odczyty warto wykonywać regularnie, na przykład pierwszego dnia każdego miesiąca o zbliżonej godzinie. W prostej tabeli należy zapisywać datę, stan, jednostkę i numer licznika. Pomocne mogą być również informacje o dłuższej nieobecności mieszkańców, zmianie temperatury zadanej, intensywnym korzystaniu z ciepłej wody lub zmianie ustawień instalacji.
Sam wysoki wynik nie świadczy jeszcze o awarii. Zużycie rośnie przy niższej temperaturze zewnętrznej, wyższej temperaturze w pomieszczeniach, częstym wietrzeniu, zwiększonym poborze ciepłej wody oraz zmianie sposobu użytkowania budynku. Niepokojąca jest przede wszystkim nagła i niewytłumaczalna zmiana w porównywalnych warunkach.
- Porównuj okresy o tej samej lub zbliżonej długości.
- Sprawdzaj numer seryjny urządzenia na liczniku i rozliczeniu.
- Przechowuj zdjęcia wyświetlacza, zwłaszcza przy zmianie właściciela, najemcy lub podmiotu rozliczającego.
- Nie uznawaj braku zmiany ostatniej cyfry za awarię, jeżeli pobór może być mniejszy niż rozdzielczość ekranu.
- Dokładnie zapisuj kody błędów, ale nie próbuj samodzielnie ich kasować.
- Przy wyłączonym ogrzewaniu sprawdź, czy licznik nie obejmuje również przygotowania ciepłej wody albo innego obiegu.
Jeżeli wskazanie energii przez dłuższy czas rośnie mimo wyłączenia wszystkich odbiorów objętych pomiarem, należy zgłosić to właścicielowi urządzenia, zarządcy lub instalatorowi. Nie wolno samodzielnie zamykać przypadkowych zaworów, odłączać czujników ani obracać elementów pomiarowych w celu sprawdzenia reakcji licznika.
Ciepłomierz używany do rozliczeń podlega prawnej kontroli metrologicznej. Zgodnie z informacjami Głównego Urzędu Miar dotyczącymi liczników mediów nowy ciepłomierz po ocenie zgodności może być stosowany do rozliczeń w pięcioletnim okresie. Ponowna legalizacja może być potrzebna między innymi po naprawie, zmianie miejsca instalacji albo uszkodzeniu zabezpieczeń metrologicznych.
Roku oznaczenia metrologicznego nie należy automatycznie traktować jako informacji „ważne dokładnie pięć lat od dnia produkcji”. W razie wątpliwości termin powinien potwierdzić właściciel urządzenia, zarządca lub podmiot prowadzący rozliczenie.
Kiedy wystarczy samodzielny odczyt, a kiedy potrzebny jest specjalista?
Samodzielnie można odczytać wyświetlacz, przełączać podstawowe ekrany zgodnie z instrukcją, zrobić zdjęcia i wykonać obliczenia. Nie należy zdejmować osłon, zrywać plomb, odłączać przewodów czujników ani ingerować w instalację hydrauliczną.
| Sytuacja | Zalecane działanie |
|---|---|
| Ekran pokazuje energię w GJ, kWh lub MWh, a licznik działa normalnie | Zapisz stan, datę i jednostkę, a następnie samodzielnie oblicz różnicę |
| Nie wiadomo, który ekran przedstawia energię | Spisz dokładny typ urządzenia i sprawdź instrukcję właściwej wersji |
| Na grzejniku znajduje się podzielnik | Poproś zarządcę o regulamin i zasady rozliczenia jednostek |
| Numer licznika nie zgadza się z numerem na rozliczeniu | Zrób zdjęcia i zgłoś rozbieżność podmiotowi wystawiającemu rozliczenie |
| Ekran jest wygaszony i nie reaguje w sposób opisany w instrukcji | Skontaktuj się z administratorem, właścicielem urządzenia lub serwisem |
| Pojawia się trwały kod błędu lub niewytłumaczalny skok wskazania | Zapisz kod i zgłoś problem bez kasowania komunikatu |
| Widoczny jest przeciek, uszkodzony przewód lub zerwana plomba | Nie dotykaj urządzenia i niezwłocznie zgłoś uszkodzenie |
Nie wolno rozplombowywać ciepłomierza, otwierać obudowy, demontować przetwornika przepływu, odłączać czujników temperatury ani próbować zerować wskazań. Takie działania mogą doprowadzić do wycieku, błędnego pomiaru oraz zakwestionowania urządzenia używanego do rozliczeń.
W sporze dotyczącym rachunku pierwszym adresatem powinien być właściciel licznika, zarządca budynku, dostawca ciepła lub podmiot wystawiający rozliczenie. Instalator może sprawdzić montaż i parametry pracy instalacji, ale formalna ocena urządzenia rozliczeniowego wymaga zachowania właściwych procedur. Do zgłoszenia warto dołączyć zdjęcie wyświetlacza, numer seryjny, daty odczytów oraz kopię rozliczenia.
Najczęstsze pytania o odczyt ciepłomierza
Czy liczba na ciepłomierzu oznacza zużycie z bieżącego miesiąca?
Najczęściej nie. Podstawowy ekran pokazuje zwykle całkowitą energię zarejestrowaną od uruchomienia urządzenia. Zużycie miesięczne oblicza się, odejmując stan z początku miesiąca od stanu końcowego.
Jak przeliczyć GJ na kWh?
Liczbę GJ należy pomnożyć przez 277,7778. Przykładowo 2 GJ odpowiada około 555,6 kWh. Zaokrąglenie najlepiej wykonać dopiero po zakończeniu obliczenia.
Czy wskazanie w kW oznacza zużycie ciepła?
Nie. kW jest jednostką mocy chwilowej, natomiast zużycie energii podaje się w kWh, MWh albo GJ. Odczyt mocy nie zastępuje różnicy między dwoma stanami energii.
Czy jednostki z podzielnika można przeliczyć na GJ?
Nie ma jednego uniwersalnego przelicznika. Podzielnik służy do rozdzielenia kosztów według zasad obowiązujących w konkretnym budynku. Do interpretacji jego wskazań potrzebny jest regulamin rozliczeń.
Dlaczego stan licznika nie zmienia się mimo włączonego ogrzewania?
Przyrost może być mniejszy niż rozdzielczość aktualnie wyświetlanego ekranu. Należy sprawdzić wskazanie po dłuższym czasie i upewnić się, że wybrano ekran energii. Długotrwały brak przyrostu przy rzeczywistym odbiorze ciepła należy zgłosić właścicielowi urządzenia lub serwisowi.
Czy można policzyć cały rachunek, mnożąc GJ przez cenę?
Zwykle nie. Tak można oszacować składnik zmienny, jeżeli uwzględni się wszystkie stawki zależne od liczby GJ. Pełny rachunek może zawierać opłaty stałe, abonament, koszty mocy zamówionej, przesyłu i części wspólnych.
Co zrobić, gdy ciepłomierz pokazuje kod błędu?
Zapisz kod, zrób zdjęcie wyświetlacza i sprawdź instrukcję dokładnego modelu. Nie otwieraj obudowy i nie odłączaj czujników. Trwały komunikat należy zgłosić zarządcy, właścicielowi urządzenia, dostawcy ciepła albo właściwemu serwisowi.
Czy ciepłomierz pokazuje koszt gazu lub prądu?
Nie. Ciepłomierz pokazuje energię cieplną przekazaną do mierzonego obiegu. Do ustalenia kosztu gazu, pelletu lub energii elektrycznej potrzebne są dodatkowo dane o zużyciu paliwa lub prądu oraz obowiązujących cenach i opłatach.
Prawidłowy odczyt wymaga znalezienia ekranu energii, zapisania pełnej wartości razem z jednostką i datą oraz odjęcia stanu początkowego od końcowego. Przeliczenia między GJ, kWh i MWh wykonuje się dopiero na otrzymanej różnicy. Jeżeli urządzenie zgłasza błąd, ma uszkodzoną plombę, przecieka lub jego numer nie zgadza się z rozliczeniem, nie należy ingerować w instalację. Trzeba udokumentować wskazanie i zgłosić sprawę właścicielowi licznika albo podmiotowi odpowiedzialnemu za rozliczenie.
