Średnica kanałów rekuperacji: jak dobrać 63, 75, 90 i 125-200 mm

Średnica kanałów rekuperacji powinna wynikać z wymaganego przepływu powietrza, rzeczywistego przekroju przewodu oraz oporów całej trasy. Popularna rura 75 mm sprawdza się w wielu punktach nawiewnych i wywiewnych, ale nie jest uniwersalnym rozwiązaniem dla każdego pomieszczenia.

Trzeba osobno dobierać przewody rozdzielcze prowadzone do anemostatów oraz kanały główne między centralą, czerpnią, wyrzutnią i rozdzielaczami. Jeszcze innym wymiarem może być średnica króćca skrzynki rozprężnej lub anemostatu. Pominięcie tych różnic często kończy się hałasem, problemami z regulacją albo zbyt małym przepływem w najbardziej oddalonych punktach.

Jaka średnica kanałów rekuperacji będzie odpowiednia?

W domowych instalacjach rozdzielaczowych często stosuje się przewody o handlowych wymiarach 63, 75 lub 90 mm. Kanały główne mają znacznie większy przekrój, zwykle mieszczący się w zakresie 125-200 mm, ponieważ przenoszą sumę strumieni z wielu pomieszczeń. Większa instalacja może wymagać jeszcze większego kanału.

Nie da się jednak dobrać średnic tylko na podstawie powierzchni domu. Ostateczny wybór musi uwzględniać strumień wymagany w każdym pomieszczeniu, liczbę punktów, średnicę wewnętrzną przewodu, długość i przebieg trasy, opory elementów oraz spręż dyspozycyjny centrali.

Pojedynczy przewód handlowo oznaczony jako 75 mm bywa wystarczający do punktu o umiarkowanym przepływie, na przykład nawiewu do sypialni. Przy wywiewie 50 m³/h z łazienki albo większym nawiewie do salonu często wykorzystuje się dwa przewody 75 mm dochodzące do jednej skrzynki rozprężnej lub przewód 90 mm. Nie jest to jednak sztywna reguła. Rozwiązanie trzeba sprawdzić na podstawie średnicy wewnętrznej i charakterystyki oporów konkretnego systemu.

Dobór zaczyna się od bilansu powietrza

Przewodu nie dobiera się bezpośrednio do liczby metrów kwadratowych, lecz do strumienia wyrażonego w m³/h. Bilans powinien określać nawiew do salonu, sypialni i innych pomieszczeń czystych oraz wywiew z kuchni, łazienek, WC, garderób i pomieszczeń pomocniczych. Powietrze musi mieć również możliwość przepływu między pomieszczeniami, na przykład przez podcięcia drzwiowe lub odpowiednio dobrane kratki transferowe.

Warunki techniczne wskazują między innymi, że w mieszkaniu strumień powietrza zewnętrznego powinien wynikać ze strumienia powietrza wywiewanego i wynosić co najmniej 20 m³/h na osobę przewidywaną na pobyt stały. Przepisy odsyłają też do właściwej Polskiej Normy dotyczącej wentylacji.

W materiałach opartych na PN-B-03430:1983/Az3:2000 spotyka się między innymi strumienie wywiewne wynoszące 50 m³/h dla łazienki, 30 m³/h dla oddzielnego WC oraz 15 m³/h dla pomieszczenia bezokiennego, takiego jak garderoba. W kuchni wartość zależy od wyposażenia i układu pomieszczenia, a występujące wartości mieszczą się zwykle w zakresie 30-70 m³/h.

Tych liczb nie wolno automatycznie przypisywać do pojedynczej rury. Jeżeli łazienka wymaga wywiewu 50 m³/h, projekt może przewidywać dwa przewody dochodzące do jednej skrzynki, większy przewód albo inny podział punktów. Próba uzyskania całego strumienia z małego kanału wyłącznie przez zwiększenie obrotów rekuperatora podnosi opory, zużycie energii i ryzyko szumu na wywiewniku.

Bilans całego budynku nie wystarcza do wyznaczenia średnic. Dwie instalacje o takim samym przepływie całkowitym mogą mieć zupełnie inny układ odgałęzień. Znaczenie mają między innymi liczba kondygnacji, rozmieszczenie rozdzielaczy, długość tras i liczba punktów przypadających na poszczególne pomieszczenia.

Co oznaczają wartości 63, 75 i 90 mm?

Handlowe oznaczenie przewodu rozdzielczego często opisuje wymiar zewnętrzny. Powietrze płynie natomiast przez przekrój wewnętrzny, który może być wyraźnie mniejszy ze względu na grubość ścianki i konstrukcję rury. Z tego powodu dwóch produktów oznaczonych jako 75 mm nie należy porównywać wyłącznie na podstawie nazwy.

Przykładowo w systemie Alnor FLX-REKU przewody o wymiarach zewnętrznych 63, 75 i 90 mm mają odpowiednio około 51, 63 i 75 mm średnicy wewnętrznej. Producent publikuje również charakterystyki strat ciśnienia dla przewodów i łuków. Zehnder ComfoTube Round występuje między innymi w wariantach DN 75 i DN 90. Przykłady te nie służą do tworzenia rankingu, lecz pokazują, że samo oznaczenie nominalne nie wystarcza do określenia przepustowości.

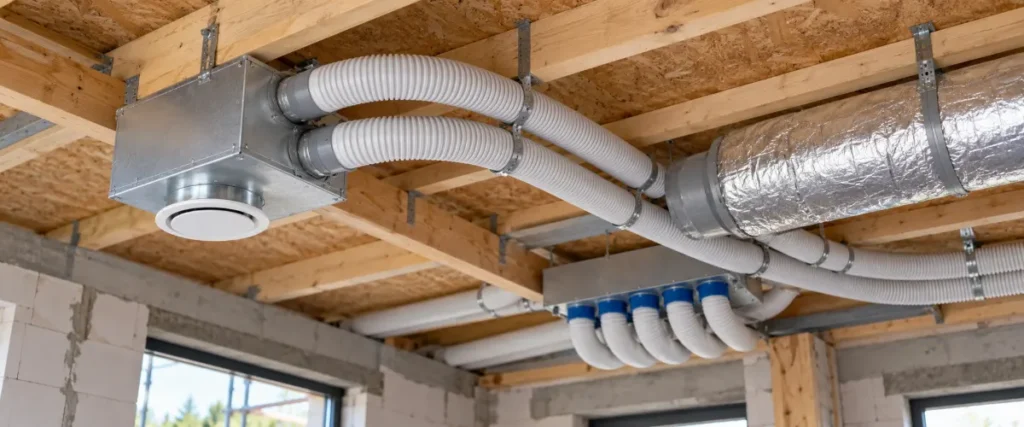

Osobnym wymiarem jest króciec anemostatu lub skrzynki rozprężnej. Do skrzynki wyposażonej w króciec sufitowy 125 mm mogą dochodzić dwa mniejsze przewody rozdzielcze. Nie oznacza to błędu. Skrzynka łączy strumienie i umożliwia podłączenie właściwego nawiewnika lub wywiewnika.

Przed zakupem trzeba więc sprawdzić co najmniej cztery informacje: wymiar zewnętrzny, średnicę wewnętrzną, sposób oznaczania króćców oraz charakterystykę strat ciśnienia. Warto też potwierdzić kompatybilność przewodów, rozdzielaczy, skrzynek, uszczelek, zaślepek i złączek. Mieszanie elementów różnych systemów bez kontroli wymiarów może powodować nieszczelności lub lokalne przewężenia.

Jak przeliczyć przekrój na orientacyjny przepływ?

Wstępne obliczenie opiera się na zależności Q = v × A, gdzie Q oznacza strumień objętości, v prędkość powietrza, a A wewnętrzne pole przekroju. Po uwzględnieniu jednostek wynik można przeliczyć na m³/h. Do obliczenia pola kanału okrągłego trzeba użyć średnicy wewnętrznej, a nie handlowego wymiaru zewnętrznego.

Dla końcowych przewodów domowej instalacji prędkość około 1,5-2 m/s jest użytecznym punktem wyjścia do uzyskania spokojnej pracy. Nie jest to jednak uniwersalny limit prawny ani gwarancja ciszy. O wyniku decydują też opory trasy i sposób przepływu przez skrzynkę, przepustnicę oraz anemostat.

Tabela pokazuje wyłącznie geometryczny związek między przekrojem, prędkością i przepływem. Nie jest deklaracją wydajności produktu. Rzeczywista instalacja zawiera odcinki proste, łuki, rozdzielacz, skrzynkę rozprężną, element regulacyjny i anemostat, a czasem także tłumik. Każdy z tych elementów powoduje stratę ciśnienia.

Dwukrotne zwiększenie liczby identycznych przewodów równoległych nie oznacza automatycznie idealnie równego podziału przepływu. Obie trasy powinny mieć możliwie zbliżoną długość i opory, a rozdział trzeba później zweryfikować podczas pomiarów. Jeżeli jedno odgałęzienie będzie wyraźnie krótsze lub ułożone łagodniej, może przejąć większą część strumienia.

Przewód o większym przekroju pozwala przenieść ten sam strumień przy mniejszej prędkości. Nie oznacza to, że zawsze trzeba wybierać największy dostępny wymiar. Większa rura zajmuje więcej miejsca w stropie lub warstwach podłogi, wymaga odpowiednich kształtek i skrzynek oraz może podnieść koszt instalacji. Dobór powinien godzić akustykę, opory, dostępne miejsce i możliwość wykonania trasy.

Przykłady doboru dla domu

Poniższe przykłady pokazują sposób wstępnego myślenia o średnicy. Nie zastępują obliczeń strat ciśnienia ani sprawdzenia danych producenta.

Sypialnia z nawiewem 20-30 m³/h

Przy strumieniu 20 m³/h pojedynczy przewód o średnicy wewnętrznej 63 mm pracuje geometrycznie z prędkością około 1,8 m/s. Może to być rozsądny wariant dla jednego punktu, jeżeli trasa nie jest nadmiernie długa, ma łagodne zmiany kierunku, a charakterystyka produktu potwierdza akceptowalny opór.

Przy 30 m³/h prędkość w tym samym przekroju wzrasta do około 2,7 m/s. Instalacja może nadal osiągnąć wymagany strumień, lecz rośnie znaczenie długości przewodu, liczby łuków i hałasu na nawiewniku. W sypialni, gdzie akustyka jest szczególnie istotna, projektant może wybrać większy przekrój, dwa mniejsze przewody albo dwa punkty nawiewne.

Nie należy przy tym bez potrzeby zwiększać liczby nawiewników. Każdy dodatkowy punkt wymaga skrzynki, regulacji i miejsca montażowego. Decyzję warto oprzeć na układzie pomieszczenia, położeniu łóżka i możliwości poprowadzenia tras o zbliżonych oporach.

Łazienka z wywiewem 50 m³/h

Jedna rura o średnicy wewnętrznej 63 mm musiałaby przenosić 50 m³/h z prędkością przekraczającą 4 m/s. Jest to niekorzystny punkt wyjścia pod względem oporów i hałasu. Częstym rozwiązaniem są dwa przewody handlowo oznaczone jako 75 mm, doprowadzone do wspólnej skrzynki rozprężnej.

Po równym podziale każde odgałęzienie przenosiłoby około 25 m³/h. Jeżeli jego rzeczywista średnica wewnętrzna ma 63 mm, prędkość wyniesie około 2,2 m/s. Wynik nadal wymaga sprawdzenia na wykresie oporów producenta, zwłaszcza przy długiej trasie lub wielu zmianach kierunku. Alternatywą może być przewód o większej średnicy wewnętrznej, jeśli system i dostępne miejsce pozwalają na jego zastosowanie.

Instalacja o łącznym przepływie 250-300 m³/h

Takiego strumienia nie prowadzi się jednym przewodem rozdzielczym 75 lub 90 mm. Na odcinku głównym potrzebny jest znacznie większy kanał, najczęściej rozpatrywany w zakresie 160-200 mm, dobrany do króćców centrali i całkowitych strat ciśnienia.

Dla 300 m³/h kanał o średnicy wewnętrznej 160 mm oznacza prędkość bliską 4,1 m/s. Kanał 200 mm pozwala obniżyć ją do około 2,7 m/s, dlatego może być lepszym punktem wyjścia dla cichej instalacji. Nie jest to jednak automatyczna zgoda na redukcję króćca rekuperatora do 200 mm. Jeżeli producent przewidział większe przyłącze lub obliczenia wskazują większy przekrój, zwężenie tuż przy centrali może zwiększyć opory i hałas.

Kanały główne przy centrali i rozdzielaczach

Odcinki łączące centralę z czerpnią, wyrzutnią oraz rozdzielaczami przenoszą sumę przepływów z całej instalacji. Najczęściej wykonuje się je z okrągłych kanałów stalowych albo innych przewodów systemowych przeznaczonych do wentylacji. Popularne średnice kanałów stalowych to między innymi 80, 100, 125, 160, 200, 250 i 315 mm. W typowym domu jednorodzinnym najczęściej rozpatruje się zakres 125-200 mm, lecz większy budynek lub wyższy przepływ może wymagać większego przekroju.

Prędkość około 2-3 m/s jest rozsądnym punktem startowym dla odcinków głównych w domu, ale nie stanowi uniwersalnego wymagania. Ostateczny wybór zależy od długości kanału, liczby kolan, tłumików, filtrów, czerpni i wyrzutni oraz od dostępnego sprężu rekuperatora przy wymaganym przepływie.

Średnicy kanału głównego nie należy zmniejszać tylko dlatego, że mniejszą rurę łatwiej ukryć. Redukcja wykonana bez obliczeń może ograniczyć całą instalację, ponieważ przez ten odcinek przechodzi powietrze obsługujące wiele pomieszczeń. Szczególnie niekorzystne są gwałtowne przewężenia bezpośrednio przy centrali oraz ciasne kolana montowane przy króćcach.

Odcinki prowadzące powietrze między centralą a czerpnią i wyrzutnią wymagają właściwej izolacji oraz szczelności. To samo dotyczy kanałów przebiegających przez strefy nieogrzewane. Kondensacja nie wynika po prostu z zastosowania dużej średnicy. Jej powstawanie wiąże się przede wszystkim z temperaturą, wilgotnością, jakością izolacji i szczelnością warstw ograniczających dopływ pary wodnej.

Dobór instalacji krok po kroku

1. Oblicz wymagany nawiew i wywiew dla każdego pomieszczenia. Uwzględnij liczbę mieszkańców, funkcję pomieszczeń oraz wymagania dotyczące kuchni, łazienek, WC i pomieszczeń bezokiennych.
2. Sprawdź drogę przepływu między pomieszczeniami. Nawiew do sypialni nie będzie działał prawidłowo, jeśli powietrze nie może przemieścić się w stronę łazienki lub kuchni z wywiewem.
3. Ustal liczbę nawiewników i wywiewników. Duży salon może potrzebować kilku punktów, podczas gdy mała garderoba zwykle korzysta z jednego wywiewu.
4. Podziel przepływ między punkty. Jeżeli salon wymaga 60 m³/h i ma dwa nawiewniki, wstępnie można założyć po 30 m³/h na punkt, a następnie skorygować rozdział według układu pomieszczenia i długości tras.
5. Sprawdź rzeczywisty przekrój przewodów. Korzystaj ze średnicy wewnętrznej oraz wykresów strat konkretnego producenta, a nie tylko z oznaczenia 63, 75 lub 90.
6. Wyznacz długości i przebieg tras. Uwzględnij łuki, podejścia do skrzynek, przejścia przez strop, zalecane promienie gięcia oraz miejsce potrzebne na izolację.
7. Dobierz liczbę równoległych przewodów. Dla punktu wymagającego większego strumienia zastosuj większy przekrój lub dwa odgałęzienia zamiast przeciążania jednej małej rury.
8. Policz opory najbardziej niekorzystnej trasy. Do strat przewodu dodaj opory rozdzielacza, kształtek, skrzynki, elementów regulacyjnych, anemostatu, tłumików, czerpni i wyrzutni.
9. Porównaj wynik z charakterystyką centrali. Rekuperator musi osiągnąć projektowy przepływ przy oporach całej instalacji, a nie tylko przy swobodnym wylocie.
10. Zabezpiecz kanały podczas budowy. Otwarte końce trzeba zaślepić, aby do instalacji nie dostały się pył, zaprawa i inne zanieczyszczenia.
11. Wykonaj pomiary i regulację. Po uruchomieniu zmierz przepływy na wszystkich punktach i ustaw instalację zgodnie z bilansem.

Samodzielnie można porównać wymiary systemów, wstępnie rozplanować trasy i sprawdzić, czy zmieszczą się w stropie, suficie podwieszanym lub warstwach podłogi. Pełne obliczenie aerodynamiczne powinien wykonać projektant lub doświadczony wykonawca, zwłaszcza gdy odgałęzienia mają różne długości, planowane są redukcje albo brakuje danych o sprężu centrali.

Przed zabudowaniem przewodów warto skontrolować kompletność połączeń, szczelność, zamocowanie rur, brak zgnieceń i możliwość dostępu do elementów wymagających obsługi. Po wykonaniu sufitów lub wylewek poprawienie trasy może być kosztowne albo technicznie niemożliwe.

Kiedy wybrać 75 mm, 90 mm albo dwa przewody?

Wybierz jeden przewód 75 mm, jeśli punkt ma umiarkowany przepływ, a karta techniczna potwierdza akceptowalne straty ciśnienia dla planowanej długości. Nie opieraj decyzji na założeniu, że każda rura oznaczona jako 75 mm ma taki sam przekrój wewnętrzny.

Rozważ przewód 90 mm, jeśli jeden punkt ma przenosić większy strumień, trasa jest długa albo szczególnie ważna jest akustyka. Większy wymiar wymaga jednak odpowiedniej przestrzeni i kompatybilnych skrzynek. Trzeba też zachować promień gięcia wymagany przez producenta.

Zastosuj dwa przewody, jeśli strumień jednego punktu byłby zbyt duży dla pojedynczego odgałęzienia. Takie rozwiązanie często rozważa się przy wywiewie z łazienki lub nawiewie do salonu. Oba przewody powinny być podłączone do odpowiedniej skrzynki, a uzyskany podział trzeba potwierdzić pomiarem.

Nie zmniejszaj kanału głównego bez obliczeń. Odcinek przy centrali i rozdzielaczu przenosi sumę przepływów, dlatego jego redukcja może wpłynąć na wszystkie pomieszczenia. Średnica powinna odpowiadać charakterystyce centrali, wymaganej wydajności i stratom ciśnienia całej trasy.

Projektant lub doświadczony wykonawca jest potrzebny, gdy pojedynczy punkt ma obsługiwać 40-70 m³/h, trasy są długie lub mocno zróżnicowane, planowane są redukcje przy centrali, kanały przechodzą przez przegrody przeciwpożarowe albo brakuje danych o oporach elementów.

Samodzielnych decyzji nie należy podejmować również wtedy, gdy w budynku znajdują się urządzenia spalające paliwo i pobierające powietrze z pomieszczenia. W pomieszczeniu z takim urządzeniem oraz grawitacyjnym odprowadzeniem spalin mechaniczna wentylacja wyciągowa jest niedopuszczalna. Współpraca wentylacji nawiewno-wywiewnej z kotłem, kominkiem lub innym paleniskiem wymaga indywidualnej oceny projektowej i sprawdzenia sposobu doprowadzenia powietrza do spalania.

Błędy prowadzące do hałasu i małej wydajności

• Dobór według powierzchni domu. Dwa budynki o powierzchni 150 m² mogą mieć inną liczbę mieszkańców, łazienek i punktów, dlatego wymagają innego podziału strumieni.
• Przyjęcie jednej rury na każde pomieszczenie. Łazienka z wywiewem 50 m³/h i garderoba z wywiewem 15 m³/h nie powinny automatycznie otrzymać identycznych odgałęzień.
• Mylenie wymiaru zewnętrznego z wewnętrznym. Prowadzi to do zawyżenia pola przekroju i zaniżenia obliczonej prędkości powietrza.
• Traktowanie wartości z tabeli jako gwarantowanej wydajności. Zależność Q = v × A nie uwzględnia strat ciśnienia na trasie i elementach instalacji.
• Redukcja kanału przy rekuperatorze. Mniejszy przewód może być łatwiejszy do ukrycia, ale bez obliczeń może zdławić całą instalację i zwiększyć hałas.
• Ściskanie i załamywanie przewodów elastycznych. Zmniejszenie przekroju lub zbyt ciasny łuk powodują lokalny wzrost oporu.
• Brak kontroli przenoszenia dźwięku. Źródłem problemu może być centrala, przepływ na kształtkach albo przesłuch między pomieszczeniami połączonymi rozdzielaczem.
• Nadmierne dławienie podczas regulacji. Przepustnica nie naprawi odgałęzienia, które ma zbyt mały przekrój lub wielokrotnie większy opór niż pozostałe trasy.
• Brak szczelności i czystości montażu. Nieprawidłowo osadzone uszczelki powodują przecieki, a niezabezpieczone przewody mogą zostać zanieczyszczone pyłem budowlanym.
• Brak pomiarów po uruchomieniu. Sam fakt zamontowania średnic zgodnych z projektem nie potwierdza osiągnięcia wymaganych przepływów.

Przed zamówieniem należy zestawić przewody, rozdzielacze, skrzynki rozprężne, anemostaty, elementy regulacyjne, tłumiki, izolację i uszczelnienia w jeden kompatybilny układ. Dokumentacja techniczna powinna podawać wymiary oraz charakterystyki oporów, a nie tylko nazwę handlową.

Pomiar i regulacja po montażu

Zgodność wykonania z projektem nie potwierdza jeszcze osiągnięcia wymaganych strumieni. Po uruchomieniu trzeba zmierzyć przepływ na każdym nawiewniku i wywiewniku, porównać wyniki z bilansem oraz wyregulować odgałęzienia. Dopiero ten etap pokazuje, czy instalacja rzeczywiście dostarcza i usuwa powietrze w przewidzianych miejscach.

Jeżeli odległy punkt nie osiąga wyniku mimo otwartej regulacji, trzeba sprawdzić ustawienia centrali, stan filtrów, położenie przepustnic, szczelność oraz drożność trasy. Zwiększenie biegu rekuperatora bez diagnozy może poprawić przepływ w jednym miejscu, ale jednocześnie wywołać szum na krótszych odgałęzieniach.

Pomiary powinny zostać wykonane odpowiednim przyrządem i w sposób dostosowany do rodzaju nawiewnika lub wywiewnika. Wyniki warto zapisać w protokole wraz z ustawieniami centrali i elementów regulacyjnych. Taki dokument ułatwia późniejszą kontrolę po wymianie filtrów, serwisie albo zmianie ustawień urządzenia.

Jeżeli instalacja jest głośna, nie osiąga projektowych przepływów lub wymaga stałej pracy wentylatorów na wysokim biegu, potrzebna jest analiza wykonawcy dysponującego charakterystyką centrali oraz danymi o oporach zastosowanych elementów. Bez tych informacji wymiana pojedynczych anemostatów lub zwiększanie obrotów jest tylko próbą maskowania przyczyny.
