Rekuperacja a okap kuchenny z wyrzutem na zewnątrz: osobny kanał

Okap kuchenny z wyrzutem na zewnątrz może pracować w domu z rekuperacją, ale powinien mieć własny przewód, niepołączony ze standardowymi kanałami centrali. W kuchni nadal musi pozostać stały wywiew wentylacji mechanicznej. Trzeba też zapewnić kontrolowany dopływ powietrza kompensacyjnego, ponieważ okap na wyższym biegu może usuwać kilkaset metrów sześciennych powietrza na godzinę.

Najważniejsze decyzje należy podjąć przed wykonaniem otworu w elewacji albo dachu. Trzeba sprawdzić urządzenia spalające paliwo, wymagania producenta okapu, rzeczywistą trasę kanału, sposób kompensacji oraz dopuszczalne miejsce zakończenia wyrzutu. Szersze porównanie dostępnych rozwiązań znajduje się w poradniku rekuperacja a okap kuchenny. Poniższy materiał koncentruje się na wykonaniu niezależnego wyrzutu.

Jak powinien wyglądać osobny wyrzut okapu

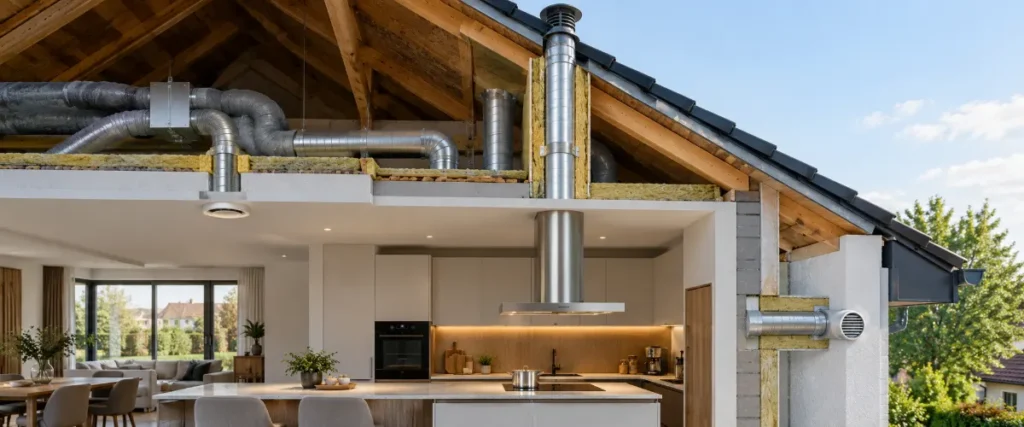

Poprawny układ składa się z okapu, filtra tłuszczowego, niezależnego przewodu oraz wyrzutni usuwającej powietrze poza budynek. Trasa powinna być możliwie krótka, gładka i pozbawiona zbędnych zmian kierunku. Zabezpieczenie przed przepływem wstecznym trzeba dobrać tak, aby po wyłączeniu urządzenia ograniczało napływ zimnego powietrza, a podczas pracy nie tworzyło nadmiernego oporu.

Zwykłego okapu z własnym wentylatorem nie należy wpinać do standardowego kanału wywiewnego rekuperacji. Opary kuchenne zawierają aerozol tłuszczowy, który może osiadać w przewodach, filtrach centrali, wentylatorze i wymienniku. Metalowy filtr okapu zatrzymuje część tłuszczu, ale nie oczyszcza powietrza na tyle, aby standardowa instalacja rekuperacji stała się odpowiednim kanałem dla wyciągu kuchennego.

Drugim problemem jest różnica strumieni. Wentylacja mechaniczna jest projektowana do ciągłej wymiany powietrza w całym budynku. Okap działa okresowo, a na wyższych biegach może osiągać deklarowane przepływy rzędu kilkuset m³/h. To znacznie więcej niż projektowy strumień pojedynczego anemostatu kuchennego. Próba wtłoczenia takiego przepływu do zwykłego kanału centrali może zwiększyć hałas, zakłócić pracę innych wywiewów i rozregulować instalację.

Wyjątek stanowią kompletne rozwiązania systemowe, które producent centrali wyraźnie przewidział do współpracy z określonym okapem, przyłączem i sposobem sterowania. Takiego wyjątku nie można rozszerzać na dowolny okap ani dowolną centralę. Decydują dokumentacja urządzeń, dopuszczona konfiguracja oraz prawidłowe uruchomienie instalacji.

Dlaczego anemostat wywiewny musi zostać w kuchni

Osobny wyrzut okapu nie zastępuje stałego wywiewu rekuperacji. Okap pracuje tylko podczas gotowania i przechwytuje zanieczyszczenia możliwie blisko płyty. Anemostat usuwa wilgoć i pozostałe zanieczyszczenia także po wyłączeniu okapu oraz uczestniczy w całodobowej wymianie powietrza w budynku.

Zaślepienie anemostatu zmienia bilans całej instalacji. Może także zaburzyć zamierzony kierunek przepływu ze stref czystszych, takich jak sypialnie i salon, w stronę kuchni, łazienek oraz innych pomieszczeń wywiewnych. Okap i rekuperacja wykonują więc różne zadania, nawet jeżeli oba urządzenia usuwają powietrze z kuchni.

Co sprawdzić przed wykonaniem otworu

Przebicie ściany albo dachu nie powinno rozpoczynać prac. Najpierw trzeba ustalić, czy zaplanowana trasa jest zgodna z instrukcją okapu, czy pozwala zapewnić powietrze kompensacyjne i czy wyrzutnia nie spowoduje zasysania zapachów przez czerpnię rekuperacji. Otwór wykonany zbyt wcześnie może wymusić redukcję kanału, kilka ostrych kolan albo zakończenie wyrzutu w niedopuszczalnym miejscu.

• Sprawdź urządzenia spalające paliwo. Ustal, czy w domu znajduje się kominek, kocioł, piecyk albo podgrzewacz oraz skąd pobiera powietrze do spalania i w jaki sposób odprowadza spaliny.
• Przeczytaj instrukcję okapu. Znajdź wymagany przekrój przewodu, ograniczenia dotyczące redukcji, zalecenia dla klapy zwrotnej i informacje o dopuszczalnej konfiguracji kanału.
• Rozrysuj całą trasę. Uwzględnij długość, kolana, przejścia przez przegrody, odcinki w strefach nieogrzewanych oraz dostęp do kontroli i czyszczenia.
• Ustal sposób kompensacji. Określ, którędy napłynie powietrze zastępujące strumień usuwany przez okap i czy dopływ będzie uruchamiany automatycznie.
• Sprawdź miejsce wyrzutni. Oceń położenie czerpni rekuperacji, okien, drzwi, tarasu, sąsiedniej zabudowy oraz innych miejsc narażonych na zapachy.
• Zaplanuj odbiór. Instalację trzeba sprawdzić przy maksymalnym biegu okapu, zamkniętych oknach i drzwiach zewnętrznych oraz równoczesnej pracy urządzeń istotnych dla bilansu powietrza.

Kominek i urządzenia gazowe zmieniają poziom ryzyka

Oceny bezpieczeństwa nie można ograniczać do rodzaju płyty kuchennej. Nawet przy płycie indukcyjnej silny okap może oddziaływać na kominek lub urządzenie gazowe znajdujące się w innym pomieszczeniu. Jeżeli urządzenie pobiera powietrze do spalania z wnętrza, podciśnienie może odwrócić ciąg i spowodować cofanie spalin.

Warunki Techniczne zabraniają stosowania mechanicznej wentylacji wyciągowej w pomieszczeniu z paleniskiem lub urządzeniem gazowym, które pobiera powietrze do spalania z pomieszczenia i odprowadza spaliny przewodem o ciągu grawitacyjnym. Wyjątek dotyczy odpowiednio zrównoważonej albo nadciśnieniowej wentylacji nawiewno-wywiewnej. Dlatego w budynku z takim urządzeniem układ powinien ocenić projektant wentylacji lub kominiarz.

W dokumentacji niektórych okapów można spotkać limit podciśnienia 0,04 mbar, czyli 4 Pa, podczas jednoczesnej pracy z urządzeniami spalającymi paliwo. Nie jest to uniwersalna wartość, którą można bez sprawdzenia zastosować do każdego domu. Wymagania należy odczytać z instrukcji konkretnych urządzeń, a warunki pracy potwierdzić pomiarem.

Projekt osobnego wyrzutu krok po kroku

1. Wybierz okap i sprawdź jego dokumentację. Bez znajomości średnicy króćca, charakterystyki urządzenia i ograniczeń montażowych nie da się poprawnie zaprojektować kanału.
2. Wyznacz najkrótszą realną trasę. Porównaj możliwość wyprowadzenia przewodu przez dach i przez ścianę, ale nie podejmuj decyzji wyłącznie na podstawie długości kanału.
3. Policz opory trasy. Trzeba uwzględnić nie tylko metry przewodu, lecz także kolana, redukcje, przepustnicę, klapę i opór samej wyrzutni.
4. Określ rzeczywisty strumień wyciągu. Wartość katalogowa przy swobodnym wydmuchu nie musi odpowiadać przepływowi po podłączeniu gotowego kanału.
5. Wykonaj bilans powietrza. Należy ustalić, jaki dopływ będzie potrzebny podczas pracy okapu i czy centrala ma wystarczającą rezerwę nawiewu.
6. Wybierz sposób kompensacji. Może to być dodatkowy nawiew albo automatycznie otwierana droga dopływu, dobrana do bilansu i układu pomieszczeń.
7. Sprawdź zgodność lokalizacji wyrzutni. Oceń wymagania prawne, ryzyko zabrudzenia przegród i możliwość ponownego zasysania zapachów.
8. Zaplanuj automatykę. Jeżeli okap ma sterować przepustnicą, nawiewem lub centralą, trzeba ustalić zgodny z dokumentacją sposób połączenia.
9. Wykonaj kanał i przejście przez przegrodę. Szczególnej staranności wymagają odcinki w zimnych strefach oraz przejścia przez dach, ścianę nośną lub warstwy izolacji.
10. Przeprowadź pomiary odbiorcze. Dopiero test przy najbardziej niekorzystnej konfiguracji pokazuje, czy instalacja nie tworzy niebezpiecznego podciśnienia i osiąga potrzebny przepływ.

Jak dobrać i poprowadzić przewód

Średnicy kanału nie należy wybierać na podstawie zwyczajowej wartości. Musi odpowiadać króćcowi oraz wymaganiom producenta konkretnego okapu. W instrukcjach niektórych modeli pojawia się minimalna średnica 120 mm, w innych stosowane są większe przyłącza. Nie oznacza to, że jedna wartość jest prawidłowa dla wszystkich urządzeń.

Zmniejszenie przekroju podnosi prędkość przepływu, zwiększa hałas i powoduje dodatkowy spadek ciśnienia. W rezultacie okap może pracować głośniej, a mimo to usuwać mniej powietrza. Podobny skutek wywołują przewody karbowane, ostre kolana, długa trasa i wyrzutnia o dużym oporze.

Deklarowana wydajność okapu nie zawsze jest przepływem osiąganym po montażu. Wartość katalogowa może dotyczyć warunków innych niż praca z długim kanałem, kilkoma kolanami, przepustnicą i wyrzutnią. Do bilansu należy przyjmować przepływ możliwy do uzyskania przy rzeczywistych oporach instalacji, a po wykonaniu potwierdzić go pomiarem.

Kanał ukryty w zabudowie powinien mieć trwałe, szczelne połączenia i dostęp w miejscach wymagających kontroli. Nieszczelność nad szafkami, w suficie podwieszanym albo w obudowie może powodować osadzanie tłuszczu i wilgoci w przegrodzie. Luźno nasunięty przewód elastyczny nie jest odpowiednim sposobem wykonania trudno dostępnej trasy.

Odcinek w nieogrzewanym poddaszu

Powietrze usuwane podczas gotowania jest ciepłe i wilgotne. W zetknięciu z zimną ścianką kanału może dojść do kondensacji. Dlatego odcinek prowadzony przez nieogrzewane poddasze lub inną zimną strefę wymaga odpowiedniej izolacji i szczelnego wykonania. Trzeba także przewidzieć możliwość kontroli, ponieważ skropliny nie powinny wracać do okapu ani zawilgacać warstw dachu i zabudowy.

Jak zapewnić powietrze kompensacyjne

Powietrze usuwane przez okap musi zostać zastąpione dopływem z zewnątrz. Jeśli nie ma zaprojektowanej drogi nawiewu, zacznie napływać przez przypadkowe nieszczelności, szczeliny przy drzwiach, przewody kominowe albo inne kanały. W szczelnym domu prowadzi to do podciśnienia, obniżenia wydajności okapu i ryzyka odwrócenia przepływu spalin.

Tryb intensywny rekuperatora nie zawsze zapewnia wystarczającą kompensację. Centrala została dobrana do wentylacji całego domu i może nie mieć rezerwy odpowiadającej kilkuset m³/h usuwanym przez okap. Samo zwiększenie prędkości wentylatora nawiewnego nie przesądza jeszcze, że potrzebny strumień dotrze do kuchni i nie spowoduje nadmiernego hałasu w innych pomieszczeniach.

Najbardziej przewidywalne jest automatyczne uruchamianie dodatkowego nawiewu albo otwieranie przepustnicy kompensacyjnej równocześnie z okapem. Wymagany strumień należy ustalić na podstawie bilansu i pomiarów. Nie ma uniwersalnej zasady, według której dowolny nawiewnik, uchylone okno lub funkcja boost zawsze wyrównają ilość powietrza usuwanego przez okap.

Miejsce dopływu trzeba dobrać tak, aby zimne powietrze nie powodowało przeciągu i nie przepływało poprzecznie nad płytą. Silny strumień przecinający smugę oparów może pogorszyć ich przechwytywanie. Powietrze musi mieć też drożną drogę do kuchni. Szczelne drzwi zamknięte pomiędzy miejscem nawiewu a okapem mogą ograniczyć skuteczność kompensacji.

Uchylone okno może być działaniem doraźnym, ale nie zastępuje projektu. Wielkość dopływu zależy wtedy od temperatury, wiatru, położenia okna i układu otwartych drzwi. Nie ma również pewności, że użytkownik otworzy okno przed każdym uruchomieniem okapu.

Wyrzut przez ścianę czy ponad dach

Przejście przez ścianę bywa krótsze i może ograniczyć liczbę kolan, ale nie jest rozwiązaniem automatycznie dopuszczalnym w każdym budynku. Paragraf 152 Warunków Technicznych uzależnia możliwość stosowania wyrzutni ściennej od określonych warunków, między innymi od braku uciążliwych zapachów w usuwanym powietrzu. Okap kuchenny usuwa zapachy, dlatego miejsce wyrzutu przez elewację powinien ocenić projektant.

Aktualne wymagania dotyczące wentylacji, czerpni i wyrzutni można sprawdzić w oficjalnym tekście Warunków Technicznych, rozdział 6. Ocena nie powinna ograniczać się do samej średnicy otworu. Znaczenie mają także okna, drzwi, taras, sąsiednia zabudowa, granice nieruchomości, czerpnia rekuperacji i sposób oddziaływania zapachów na użytkowników.

Źle umieszczony wyrzut ścienny może brudzić elewację, kierować zapachy pod okna lub powodować ponowne zasysanie powietrza przez czerpnię centrali. Wpływ ma również wiatr oraz konstrukcja zakończenia kanału. Wyrzutnię trzeba zabezpieczyć przed opadami i dobrać tak, aby nie tworzyła nadmiernego oporu.

Osobny przewód zakończony ponad dachem może być bezpieczniejszym kierunkiem formalnym, zwłaszcza gdy elewacja nie zapewnia odpowiedniego miejsca. Taka trasa jest jednak zwykle dłuższa, może wymagać dodatkowych zmian kierunku i przechodzi przez zimną strefę. Konieczne są poprawna izolacja kanału oraz szczelne przejście przez wszystkie warstwy dachu.

Co zmienia budynek wielorodzinny

W mieszkaniu nie wolno samodzielnie przebić elewacji ani podłączyć wentylatora okapu do kanału zbiorczego. Trzeba sprawdzić projekt budynku, rodzaj pionów oraz wymagane zgody zarządcy lub wspólnoty. Wtłaczanie powietrza do nieprzystosowanego kanału może przenosić zapachy do innych mieszkań i zakłócać działanie ich wentylacji.

Klapa zwrotna, przepustnica i sterowanie

Przewód wyrzutowy wymaga zabezpieczenia przed cofaniem zimnego powietrza, ale zastosowany element nie może nadmiernie dławić przepływu. Prosta klapa zwrotna może stukać podczas wiatru, nie otwierać się całkowicie na niskim biegu albo z czasem zacinać się wskutek osadu. Jej stan należy okresowo kontrolować razem z filtrem tłuszczowym i dostępnym odcinkiem kanału.

W szczelnym domu można rozważyć przepustnicę sterowaną razem z okapem. Ten sam sygnał może otwierać drogę powietrza kompensacyjnego lub uruchamiać dodatkowy nawiew. Rozwiązanie trzeba jednak dopasować do dokumentacji urządzeń. Automatyka nie powinna wyłączać stałego wywiewu kuchennego ani przypadkowo zmieniać bilansu pozostałych pomieszczeń.

Podłączanie siłowników, przekaźników i wejść sterujących centrali należy powierzyć osobie z odpowiednimi kwalifikacjami. Szczególnej ostrożności wymagają wejścia bezpotencjałowe i połączenia, dla których producent określił konkretny sposób sterowania. Błędne podanie napięcia może uszkodzić sterownik albo wywołać nieprawidłową reakcję instalacji.

Pomiary i odbiór instalacji

Odbiór nie może ograniczać się do sprawdzenia, czy wentylator się uruchamia i czy przy wyrzutni czuć strumień powietrza. Należy zmierzyć przepływy oraz sprawdzić zachowanie budynku przy konfiguracji powodującej największe podciśnienie. Dopiero taki test ujawnia niedobór kompensacji, odwrócenie przepływu albo zbyt duże opory kanału.

1. Sprawdź czystość filtrów i pełne otwarcie klapy lub przepustnicy.
2. Zamknij okna i drzwi zewnętrzne.
3. Ustaw drzwi wewnętrzne w położeniu odpowiadającym normalnemu użytkowaniu.
4. Uruchom rekuperator w ustawieniu przewidzianym do pracy z okapem.
5. Włącz okap kolejno na wszystkich biegach, kończąc na najwyższym.
6. Zmierz rzeczywiste przepływy i różnicę ciśnień.
7. Sprawdź kierunek przepływu przy anemostatach oraz urządzeniach odprowadzających spaliny.
8. Uruchom równocześnie inne urządzenia uwzględnione w scenariuszu projektowym.
9. Skontroluj hałas, drgania, szczelność połączeń i zachowanie wyrzutni.
10. Zapisz wyniki wraz z ustawieniami centrali, przepustnic i biegiem okapu.

Świst w szczelinach, problemy z otwieraniem drzwi, cofanie dymu lub spalin, alarm czujnika tlenku węgla i wsteczny przepływ na anemostatach są sygnałami ostrzegawczymi. W takiej sytuacji należy wyłączyć okap, przewietrzyć pomieszczenia i zlecić kontrolę instalatorowi lub kominiarzowi. Nie należy maskować problemu przez przypadkowe, stałe rozszczelnienie okna.

Co można zrobić samodzielnie, a co zlecić

Samodzielnie można przeczytać instrukcję okapu, rozrysować trasę, policzyć kolana, sprawdzić położenie czerpni i przygotować listę elementów do wyceny. Do zwykłej obsługi należy też czyszczenie filtrów tłuszczowych oraz kontrola dostępnych fragmentów kanału i klapy. Te czynności pomagają przygotować inwestycję, ale nie zastępują projektu ani pomiarów.

Fachowiec jest bezwzględnie potrzebny, gdy:

• w budynku znajduje się kominek, kocioł, piecyk albo podgrzewacz pobierający powietrze z pomieszczenia;
• planowane jest przebicie elewacji, stropu, ściany nośnej lub połaci dachowej;
• wyrzut ma znaleźć się blisko czerpni rekuperacji, okien, tarasu albo sąsiedniego budynku;
• okap ma sterować centralą, przepustnicą z siłownikiem lub dodatkowym wentylatorem;
• nie da się zapewnić kompensacji bez silnego przeciągu;
• instalacja działa głośno mimo czystych filtrów i drożnego kanału;
• pojawia się zapach dymu, cofanie spalin, alarm CO lub odwrócenie przepływu na anemostatach;
• prace mają być wykonane w budynku wielorodzinnym.

Projektant wentylacji powinien ustalić bilans, wymagany strumień kompensacyjny i lokalizację wyrzutni. Instalator odpowiada za wykonanie kanału, przepustnic i sterowania zgodnie z dokumentacją. Kominiarz powinien ocenić współpracę okapu z kominem oraz urządzeniami spalającymi paliwo. Przy przejściu dachowym potrzebny jest także poprawny detal izolacji, paroizolacji, hydroizolacji i obróbki pokrycia.

Decyzja wykonawcza jest prosta tylko w jednym punkcie: standardowy okap powinien mieć własny przewód, a stały wywiew rekuperacji musi pozostać w kuchni. Średnica kanału, sposób kompensacji oraz miejsce wyrzutni zależą już od konkretnego urządzenia i budynku. Instalację można uznać za gotową dopiero po pomiarach wykonanych przy maksymalnym biegu okapu.
