Typowy spadek rynny wynosi 2-3 mm na każdy metr długości i prowadzi w kierunku leja spustowego. Dla odcinka 8 m oznacza to różnicę wysokości od 16 do 24 mm. Nie jest to jednak wartość obowiązująca w każdym systemie. Instrukcje producentów podają zakres od 1 do 3 mm/m, a niektóre rynny z maskownicą montuje się poziomo.
Przed wyznaczeniem linii haków trzeba więc sprawdzić instrukcję konkretnej serii, ustalić położenie odpływu i obliczyć rzeczywistą długość drogi wody. Lej spustowy powinien być najniższym punktem obsługiwanego odcinka.
Ile powinien wynosić spadek rynny na metr?
W większości klasycznych systemów bezpiecznym punktem wyjścia jest 2-3 mm spadku na 1 m długości rynny. Odpowiada to nachyleniu 0,2-0,3%. Spadek zawsze prowadzi się w stronę leja, który stanowi najniższy punkt danego odcinka.
Tak niewielkie nachylenie może być prawie niewidoczne z poziomu gruntu. Nie oznacza to jednak, że rynnę można montować bez trasowania. Na odcinku 10 m różnica pomiędzy najwyższym punktem a odpływem powinna wynieść 20 mm przy spadku 2 mm/m albo 30 mm przy spadku 3 mm/m. Nawet nieduży błąd na każdym kolejnym haku może więc doprowadzić do powstania przeciwspadku lub lokalnego zagłębienia.
Najkrótsza zasada: przyjmij 2-3 mm/m tylko wtedy, gdy instrukcja konkretnego systemu nie podaje innej wartości. Niektóre systemy wymagają 1-3 mm/m, a wybrane warianty z maskownicą należy montować poziomo.
Nie należy traktować popularnej zasady 5 mm na metr jako uniwersalnego standardu. Taki spadek oznacza 50 mm różnicy na odcinku 10 m, a więc znacznie więcej niż zaleca wielu producentów. Nadmierne nachylenie może utrudnić prawidłowe ustawienie rynny względem krawędzi pokrycia, deski czołowej, leja i elementów maskujących.
Większy spadek nie zastąpi również odpowiedniego przekroju rynny ani właściwej liczby rur spustowych. Jeśli podczas ulewy woda przelewa się przez krawędź, przyczyną może być zatkany lej, zbyt długa droga odpływu, za mała rynna albo niewystarczająca liczba rur. Samo zwiększenie nachylenia nie rozwiąże każdego problemu z wydajnością odwodnienia.
Jak obliczyć różnicę wysokości rynny?
Do obliczenia potrzebne są dwa parametry: długość od najwyższego punktu do leja spustowego oraz wartość spadku podana w instrukcji. Wynik określa, o ile niżej powinien znaleźć się punkt przy odpływie.
Różnica wysokości [mm] = długość odcinka [m] × spadek [mm/m]
Przykład dla rynny o długości 8 m i zalecanego spadku 3 mm/m:
8 m × 3 mm/m = 24 mm
Punkt przy leju należy zatem ustawić 24 mm niżej od najwyższego punktu tego odcinka. Gdy instrukcja zaleca 2 mm/m, różnica na tej samej długości wyniesie 16 mm.
| Długość odcinka | Różnica przy 2 mm/m | Różnica przy 3 mm/m |
|---|---|---|
| 3 m | 6 mm | 9 mm |
| 4 m | 8 mm | 12 mm |
| 5 m | 10 mm | 15 mm |
| 6 m | 12 mm | 18 mm |
| 8 m | 16 mm | 24 mm |
| 10 m | 20 mm | 30 mm |
| 12 m | 24 mm | 36 mm |
Do wzoru wpisuje się długość rzeczywistej drogi wody, a nie zawsze pełną długość okapu. Jeżeli na okapie o długości 12 m odpływ znajduje się dokładnie pośrodku, powstają dwa odcinki po 6 m. Przy spadku 3 mm/m każdy z nich wymaga 18 mm różnicy między skrajnym, najwyższym punktem a lejem.
Przy kilku lejach każdy obsługiwany fragment należy policzyć osobno. Przesunięcie odpływu nawet o metr zmienia długość odcinków, a wraz z nią wymagane różnice wysokości. Położenie leja trzeba więc ustalić przed trasowaniem haków, a nie dopiero po ich zamocowaniu.
Jak przeliczać mm/m, procenty i stopnie?
Producenci podają nachylenie w milimetrach na metr albo w procentach. Obie jednostki opisują ten sam parametr i można je łatwo przeliczyć:
- 1 mm/m odpowiada 0,1%,
- 2 mm/m odpowiada 0,2%,
- 3 mm/m odpowiada 0,3%,
- 5 mm/m odpowiada 0,5%.
| Spadek w mm/m | Spadek w procentach | Różnica na 10 m |
|---|---|---|
| 1 mm/m | 0,1% | 10 mm |
| 2 mm/m | 0,2% | 20 mm |
| 3 mm/m | 0,3% | 30 mm |
| 5 mm/m | 0,5% | 50 mm |
Wartości procentowej nie wolno mylić ze stopniami. Spadek 3 mm/m to 0,3%, ale tylko około 0,17°. Nachylenie wynoszące 3° oznaczałoby około 52 mm różnicy na każdy metr, czyli ponad pół metra na odcinku 10 m. Taki wynik nie odpowiada typowym zaleceniom montażowym dla rynien.
W praktyce najwygodniej wykonywać obliczenia w mm/m. Wynik można bezpośrednio przenieść na różnicę wysokości pomiędzy punktem skrajnym a odpływem. Jeśli instrukcja podaje minimum 0,3%, należy odczytać to jako minimum 3 mm/m. Zakres 0,1-0,3% odpowiada natomiast 1-3 mm/m.
Jak liczyć spadek przy odpływie pośrodku lub przy kilku lejach?
Gdy lej znajduje się pośrodku okapu, woda płynie do niego z dwóch stron. Oba końce rynny są wówczas punktami wyższymi, a część przy leju jest punktem najniższym. Każdą stronę należy zmierzyć i obliczyć oddzielnie.
Dla okapu o długości 10 m z lejem umieszczonym dokładnie pośrodku powstają dwa odcinki po 5 m. Przy wartości 3 mm/m różnica wysokości na każdej stronie wynosi:
5 m × 3 mm/m = 15 mm
Oba skrajne punkty powinny więc znaleźć się po 15 mm wyżej od punktu przy leju. Nie należy liczyć 30 mm od jednego końca okapu do drugiego, ponieważ kierunek spadku zmienia się przy odpływie.
Jeśli lej dzieli dziesięciometrowy okap na fragmenty o długości 4 i 6 m, przy 3 mm/m różnice wyniosą odpowiednio 12 i 18 mm. Skrajne punkty nie będą wtedy położone na tej samej wysokości względem odpływu.
Rynna z odpływami przy obu końcach
Jeżeli leje znajdują się przy obu końcach rynny, najwyższy punkt wyznacza się pomiędzy nimi, zwykle w pobliżu środka. Od tego miejsca prowadzi się dwa niezależne spadki. Dla odcinka 12 m z odpływami na końcach każdy sześciometrowy fragment będzie miał 18 mm różnicy przy wartości 3 mm/m.
Odcinek z narożnikami
W układzie z narożnikami długość należy liczyć po rzeczywistej trasie przepływu wody. Nie wystarczy uwzględnić szerokości jednej elewacji, jeśli rynna prowadzi wodę za narożnik do leja na kolejnej ścianie. Długie i wielonarożne odcinki wymagają sprawdzenia nie tylko spadku, lecz także wydajności całego systemu. W takim układzie potrzebny może być dodatkowy odpływ zamiast dalszego zwiększania nachylenia.
Jak wyznaczyć linię haków krok po kroku?
Obliczona różnica wysokości musi być rozłożona równomiernie na całej długości. Przypadkowe doginanie pojedynczych uchwytów prowadzi do powstawania miejscowych obniżeń. W takich zagłębieniach zatrzymują się woda, osad i zanieczyszczenia spływające z połaci.
- Sprawdź instrukcję systemu. Ustal zalecany spadek, wariant montażu oraz wymagania dotyczące maskownicy. Nie opieraj się wyłącznie na ogólnej zasadzie 2-3 mm/m.
- Wyznacz położenie leja. Określ kierunek przepływu i zmierz odległość od najwyższego punktu do osi odpływu.
- Oblicz różnicę wysokości. Pomnóż długość odcinka w metrach przez wartość podaną w mm/m.
- Ustal najwyższy punkt. Wyznacz położenie skrajnego haka z uwzględnieniem krawędzi pokrycia, obróbki okapu i wymaganej pozycji rynny.
- Wyznacz punkt przy odpływie. Ustaw hak w rejonie leja niżej o obliczoną wartość. Zachowaj rozmieszczenie mocowań i leja wymagane w instrukcji systemu.

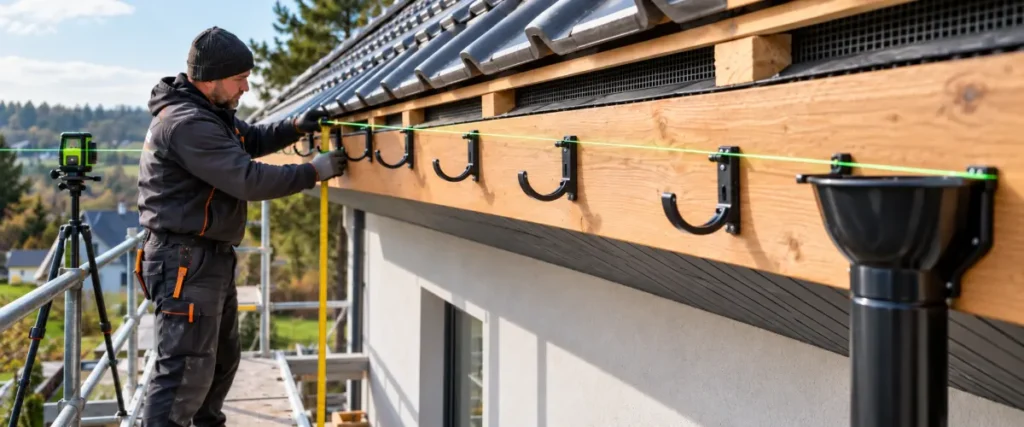

- Napnij sznurek traserski. Poprowadź go pomiędzy ustalonymi punktami bez zwisu. Sznurek ma wyznaczać jedną prostą linię, a nie serię niezależnych korekt.
- Ustaw pozostałe haki. Mocuj lub reguluj je według wyznaczonej linii. Rozstaw haków dobierz osobno, zgodnie z materiałem rynny i instrukcją producenta.
- Skontroluj całą trasę. Sprawdź, czy nie powstały lokalne zagłębienia, przeciwspadki ani uskoki przy złączkach i narożnikach.
- Wykonaj próbę wodną. Przed zakończeniem prac podaj niewielką ilość wody w najwyższym punkcie i obserwuj jej przepływ do leja. Nie wykonuj próby w sposób wymagający wychylania się z drabiny lub wchodzenia na niezabezpieczoną połać.
Sznurek powinien być dobrze napięty, ponieważ jego zwis może zafałszować linię na długim odcinku. Pomiar można dodatkowo sprawdzić niwelatorem. Nie należy natomiast bezkrytycznie przyjmować dolnej krawędzi deski czołowej jako poziomu odniesienia. Sama deska może być zamontowana nierówno lub odkształcona.
Spadek i rozstaw mocowań to dwa różne parametry. Odległości pomiędzy hakami nie wylicza się ze spadku. Zbyt rzadkie podparcie może powodować falowanie rynny i miejscowe obniżenia pod obciążeniem. Szczegółowe zasady opisuje poradnik co ile montować haki rynnowe.
Kiedy instrukcja systemu przewiduje inną wartość?
Rynny różnią się materiałem, przekrojem, konstrukcją leja, sposobem łączenia oraz obecnością maskownicy. Z tego powodu jedna wartość nie może być automatycznie stosowana do wszystkich systemów. Instrukcja konkretnej serii ma pierwszeństwo przed poradą ogólną.
| System lub seria | Spadek podany przez producenta |
|---|---|
| Ruukki | 2-3 mm/m |
| Galeco PVC | około 3 mm/m |
| Budmat ProAqua PVC | minimum 3 mm/m |
| Budmat Flamingo stalowy | 1-3 mm/m |
| Rheinzink | 1-3 mm/m |
| KROP rynna kwadratowa PVC | około 3 mm/m |
| NIAGARA okrągła | 3 mm/m |
| NIAGARA kwadratowa z maskownicą | montaż poziomy według producenta |
Zestawienie pokazuje, że najczęściej spotykany zakres 2-3 mm/m nie jest bezwzględną regułą. Niektóre systemy dopuszczają 1 mm/m, inne wymagają co najmniej 3 mm/m. W przypadku systemu NIAGARA Kwadratowa producent wskazuje montaż poziomy dla wariantu z maskownicą, natomiast dla wykonania bez maskownicy przewiduje spadek 3 mm/m.
Przed rozpoczęciem prac trzeba zidentyfikować markę, serię, materiał oraz wariant zabudowy. Zalecenia dotyczącego jednego systemu stalowego nie należy przenosić na rynnę PVC ani na system kwadratowy, ukryty lub bezokapowy. Jeśli dokumentacja z budowy zaginęła, oznaczeń można szukać na elementach, a serię ustalić u sprzedawcy lub producenta na podstawie przekroju, wymiarów i rodzaju złączek.
Przykładem źródła producenta są zalecenia techniczne Ruukki, które podają 2-3 mm/m. Nie należy jednak stosować tej wartości jako zamiennika instrukcji systemu innej marki.
Jakich błędów unikać przy ustalaniu spadku?
Mylenie procentów ze stopniami
Zapis 0,3% oznacza 3 mm/m, a nie 3°. Pomylenie tych jednostek prowadzi do wielokrotnie większego nachylenia niż wymagane.
Liczenie pełnej długości przy leju pośrodku
Jeżeli woda spływa do odpływu z dwóch stron, każdą stronę liczy się oddzielnie. Długością obliczeniową jest droga od najwyższego punktu do leja, a nie cały okap.
Doginanie jednego haka bez sprawdzenia linii
Korekta pojedynczego uchwytu może usunąć jedno zagłębienie, ale utworzyć kolejne po jego obu stronach. Najpierw trzeba odtworzyć prostą linię pomiędzy najwyższym punktem a odpływem, a dopiero później regulować mocowania.
Zwiększanie spadku zamiast sprawdzenia przepustowości
Przelewanie w czasie intensywnego deszczu nie musi oznaczać błędnego nachylenia. Należy sprawdzić drożność leja i rur, wielkość systemu, liczbę odpływów oraz długość drogi, którą pokonuje woda.
Pomijanie wpływu śniegu
Rynna nie powinna pełnić funkcji bariery zatrzymującej śnieg zsuwający się z połaci. Odkształcone haki i pofalowana linia mogą być skutkiem obciążenia śniegiem lub lodem, a nie błędu w pierwotnym trasowaniu. W takiej sytuacji potrzebna jest ocena dachu i odpowiednio zaprojektowanych zabezpieczeń przeciwśniegowych.
Regulowanie haków na osłabionym podłożu
Spróchniała deska czołowa, zawilgocone końce krokwi albo luźne mocowania nie zapewnią trwałego podparcia. Najpierw trzeba naprawić podłoże, a dopiero potem ponownie wyznaczyć linię rynny.
Kiedy można działać samodzielnie, a kiedy wezwać dekarza?
Samodzielne wyznaczenie spadku można rozważyć przy krótkim, łatwo dostępnym odcinku, jeśli haki są zamocowane do odsłoniętej i zdrowej deski czołowej. Potrzebne jest stabilne stanowisko robocze, które pozwala używać obu rąk bez wychylania się. Sama drabina nie powinna służyć jako miejsce do jednoczesnego napinania sznurka, regulowania uchwytów i kontrolowania długiego odcinka.
| Sytuacja | Decyzja | Dlaczego? |
|---|---|---|
| Krótki odcinek dostępny ze stabilnego podestu | Możliwa samodzielna kontrola i regulacja | Pod warunkiem znajomości instrukcji i braku ingerencji w pokrycie |
| Praca wymaga wejścia na dach | Wezwać dekarza | Potrzebne są właściwe zabezpieczenia i doświadczenie w pracy na wysokości |
| Haki nakrokwiowe znajdują się pod pokryciem | Wezwać dekarza | Regulacja może wymagać demontażu części okapu |
| Deska czołowa lub końce krokwi są zawilgocone albo spróchniałe | Najpierw naprawić konstrukcję | Osłabione podłoże nie utrzyma prawidłowo ustawionych mocowań |
| Rynna jest ukryta, bezokapowa lub zabudowana maskownicą | Sprawdzić projekt i zlecić ocenę specjaliście | Błąd może prowadzić do niewidocznego zawilgocenia zabudowy |
| Odcinek ma kilka narożników lub odpływów pośrednich | Zlecić trasowanie fachowcowi | Trzeba skoordynować kierunki przepływu i wydajność całego układu |
| Rynna przelewa się mimo drożnego odpływu i prawidłowej linii | Sprawdzić dobór systemu | Przyczyną może być za mały przekrój lub niewystarczająca liczba rur |
| Haki są odkształcone przez śnieg lub lód | Wezwać dekarza | Potrzebna jest ocena orynnowania i zabezpieczeń przeciwśniegowych |
Pracę należy przerwać, jeśli korekta wymaga demontażu pokrycia, ponownego gięcia haków nakrokwiowych lub pracy na dużej wysokości. Specjalista powinien także ocenić długie odcinki, układy z narożnikami i rynny zabudowane. W tych rozwiązaniach błąd może być trudny do zauważenia, a woda zamiast na elewację może trafiać do warstw okapu.
Jeśli rynna przelewa się pomimo prawidłowego spadku, nie należy zwiększać nachylenia ponad wartość przewidzianą przez producenta. Trzeba sprawdzić powierzchnię odwadnianej połaci, przekrój rynny i rur spustowych, liczbę lejów oraz drożność całej instalacji.
Pytania i odpowiedzi
Ile milimetrów na metr powinna opadać rynna?
Najczęściej przyjmuje się 2-3 mm na metr w kierunku leja spustowego. Nie jest to wartość uniwersalna. Poszczególni producenci podają zakres od 1 do 3 mm/m, a niektóre warianty z maskownicą wymagają montażu poziomego.
Ile wynosi spadek rynny na 10 m?
Przy wartości 2 mm/m różnica wysokości wynosi 20 mm, a przy 3 mm/m wynosi 30 mm. Wynik dotyczy drogi od najwyższego punktu do jednego odpływu. Przy leju pośrodku obie strony trzeba policzyć oddzielnie.
Ile wynosi spadek rynny na 8 m?
Na odcinku 8 m różnica wynosi 16 mm przy spadku 2 mm/m albo 24 mm przy 3 mm/m. Punkt przy leju powinien znajdować się o tę wartość niżej od najwyższego punktu odcinka.
Czy 0,3% oznacza 3 mm na metr?
Tak. Spadek 0,3% odpowiada 3 mm różnicy na długości 1 m i 30 mm na długości 10 m. Nie jest to jednak kąt 3°.
Czy można zastosować 5 mm spadku na metr?
Nie należy przyjmować 5 mm/m jako zasady uniwersalnej. Wartość ta przekracza zalecenia wielu producentów. Można ją zastosować tylko wtedy, gdy wynika z dokumentacji konkretnego rozwiązania.
W którą stronę prowadzić spadek przy leju pośrodku?
Spadki prowadzi się z obu końców w stronę leja. Odpływ jest najniższym punktem, a oba odcinki mierzy się i oblicza osobno.
Czy większy spadek zapobiegnie przelewaniu się rynny?
Nie zawsze. O wydajności decydują również przekrój rynny i rur, liczba lejów, długość drogi odpływu oraz drożność instalacji. Zwiększenie nachylenia nie naprawi zatkanego leja ani zbyt małego systemu.
Czy rynnę z maskownicą również trzeba zamontować ze spadkiem?
To zależy od systemu. Przykładowo producent systemu NIAGARA Kwadratowa wskazuje montaż poziomy wariantu z maskownicą, a dla wariantu bez maskownicy przewiduje 3 mm/m. Zawsze trzeba sprawdzić instrukcję danej serii.
Najpierw ustal wartość wymaganą przez producenta, a następnie pomnóż ją przez długość drogi od najwyższego punktu do leja. W typowym systemie wynik będzie odpowiadał 2-3 mm na metr, ale niektóre rozwiązania wymagają innego spadku lub montażu poziomego. Po ustawieniu haków skontroluj całą linię i wykonaj bezpieczną próbę odpływu. Jeśli prace wymagają wejścia na dach, ingerencji w pokrycie lub regulacji ukrytych mocowań, zleć je dekarzowi.
