Co ile montować haki rynnowe? Rozstaw, obliczenia i spadek

Haki rynnowe montuje się najczęściej co 50–60 cm, ale nie jest to uniwersalna wartość dla każdego orynnowania. Wiążący rozstaw trzeba sprawdzić w instrukcji konkretnej serii, ponieważ w wybranych systemach dopuszczalne odstępy wynoszą od 50 cm do 80 cm. Osobno planuje się podpory przy odpływach, narożnikach i łącznikach, a osobno spadek rynny prowadzący wodę w stronę rury spustowej.

Co ile montować haki rynnowe? Najczęściej co 50–60 cm

W wielu popularnych systemach stalowych i PVC maksymalny odstęp pomiędzy hakami wynosi 50–60 cm. Jest to dobra wartość do wstępnego oszacowania liczby uchwytów, ale nie powinna zastępować instrukcji montażu. Producent dobiera rozstaw do przekroju i sztywności rynny, konstrukcji haka, sposobu łączenia elementów oraz pozostałych części systemu.

Jeżeli instrukcja podaje maksymalnie 60 cm, można zamontować haki co 55, 57 albo 60 cm. Nie można natomiast zwiększyć odstępu do 65 cm tylko dlatego, że pozwoli to wykorzystać mniej uchwytów. Podana przez producenta wartość jest limitem, a nie zaleceniem, które można dowolnie zaokrąglić.

Odstępy najlepiej rozłożyć równomiernie na całej długości rozpatrywanego fragmentu. Zamiast odmierzać kolejne odcinki po 60 cm i pozostawić przy końcu krótkie przęsło, należy podzielić całą długość przez odpowiednią liczbę przęseł. Rynna będzie wtedy podparta regularnie, a rozmieszczenie haków łatwiejsze do skontrolowania.

Rozstaw haków w różnych systemach rynnowych

Materiał rynny nie wystarcza do określenia prawidłowego rozstawu. Dwie rynny stalowe mogą mieć odmienne wymagania ze względu na konstrukcję profilu, rodzaj uchwytów i sposób połączenia elementów. Z tego samego powodu nie można zakładać, że wszystkie rynny PVC montuje się dokładnie co 60 cm.

Różnica pomiędzy 50 a 80 cm nie oznacza sprzeczności w zaleceniach. Każda z tych wartości dotyczy innego kompletnego rozwiązania. Przykładowo limit 80 cm z instrukcji Ruukki Siba Modern nie może zostać automatycznie przeniesiony na zwykłą rynnę stalową innej marki. Podobnie wymagania KROP STAL nie określają rozstawu dla wszystkich stalowych rynien dostępnych na rynku.

Nie należy też przyjmować, że każdy hak nakrokwiowy można zamontować co 80, 90 albo 100 cm, zgodnie z rozstawem krokwi. W wybranych systemach Galeco maksymalnie 60 cm obowiązuje zarówno przy hakach doczołowych, jak i nakrokwiowych. Większy odstęp jest dopuszczalny tylko wtedy, gdy instrukcja konkretnego zestawu mówi o tym wprost.

Norma PN-EN 1462 dotyczy wymagań i badań uchwytów rynnowych, ale nie ustanawia jednego rozstawu właściwego dla wszystkich systemów. Samo powołanie się na normę nie rozstrzyga więc, czy haki na danym okapie należy zamontować co 50, 60 czy 80 cm.

Przed rozpoczęciem pracy warto pobrać aktualną instrukcję ze strony producenta. Przykładem dokumentacji zawierającej wymagania dotyczące rozstawu, podpór przy kształtkach i spadku jest instrukcja montażu systemu Galeco STAL. Przy innym orynnowaniu trzeba korzystać z dokumentu przygotowanego dla jego dokładnej serii.

Jak policzyć liczbę haków rynnowych?

Dla prostego odcinka bez narożników, odpływów i łączników liczbę uchwytów można obliczyć na podstawie maksymalnego rozstawu. Długość odcinka należy podzielić przez dopuszczalną odległość pomiędzy hakami, a wynik zaokrąglić w górę. Otrzymana liczba oznacza liczbę przęseł. Haków musi być o jeden więcej, ponieważ każde przęsło ma podporę na obu końcach.

Liczba przęseł = długość odcinka ÷ maksymalny rozstaw, po zaokrągleniu w górę.

Liczba haków = liczba przęseł + 1.

Przykład dla rynny długości 10 m

Jeżeli maksymalny rozstaw wynosi 60 cm, obliczenie wygląda następująco:

1. 10 m ÷ 0,60 m = 16,67.
2. Wynik trzeba zaokrąglić w górę, więc potrzebnych jest 17 przęseł.
3. Do liczby przęseł dodaje się jeden, co daje minimum 18 haków.
4. Po równym podziale rzeczywisty odstęp wyniesie około 58,8 cm.

Zaokrąglenie w dół byłoby błędem. Przy 16 przęsłach odstęp wyniósłby 62,5 cm, czyli przekroczyłby dopuszczalne 60 cm.

Podane wyniki dotyczą prostych odcinków z hakiem na każdym końcu. Na rzeczywistym okapie liczba może być większa ze względu na położenie sztucera odpływowego, narożników i łączników. Nie należy jednak automatycznie dodawać po dwóch hakach do każdej kształtki. Część uchwytów wynikających z podstawowego obliczenia może już znajdować się w wymaganej odległości od danego elementu.

Najpewniejszą metodą jest narysowanie okapu w skali lub rozpisanie jego długości na prostym szkicu. Najpierw zaznacza się punkty wymuszone przez kształtki, a następnie uzupełnia pozostałe podpory. Do zamówienia można doliczyć jedną lub dwie sztuki zapasu, zwłaszcza gdy długie haki będą doginane na budowie.

Rozmieszczanie haków rynnowych krok po kroku

Rozmierzenia nie należy zaczynać od mechanicznego odkładania kolejnych odcinków po 50 albo 60 cm. Najpierw trzeba ustalić położenie elementów, których nie można swobodnie przesuwać, a dopiero później podzielić przestrzeń między nimi.

1. Sprawdź instrukcję dokładnej serii. Odszukaj maksymalny rozstaw, wymagany spadek, odległości od kształtek oraz typy haków dopuszczone przez producenta.
2. Zmierz rzeczywistą długość okapu. Wymiary z projektu mogą różnić się od stanu po wykonaniu elewacji, deski czołowej i obróbek.
3. Ustal położenie odpływów. Trzeba uwzględnić przebieg rur spustowych, kolan, obejm oraz miejsce odprowadzenia deszczówki.
4. Zaznacz narożniki i łączniki. Ich położenie wpływa na podział odcinków i liczbę potrzebnych podpór.
5. Wyznacz haki przy elementach newralgicznych. Rozmieść je po obu stronach odpływów, narożników i łączników zgodnie z instrukcją systemu.
6. Zaplanuj haki skrajne. Ich położenie musi uwzględniać zakończenie rynny, denko i kierunek spadku.
7. Podziel wolne fragmenty. Każdy odcinek podziel na równe przęsła, z których żadne nie przekroczy limitu producenta.

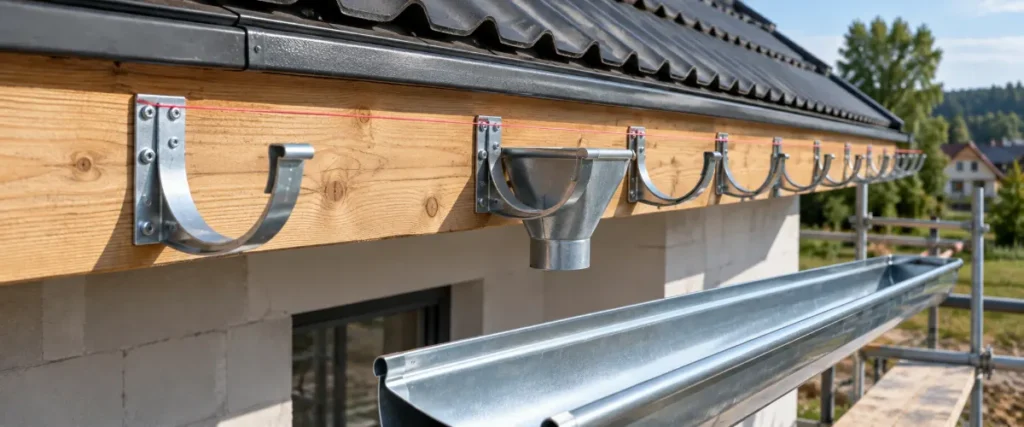

8. Wyznacz wysokość uchwytów. Rozciągnij napięty sznur albo zastosuj laser, aby zachować wymagany spadek w stronę odpływu.
9. Sprawdź podłoże i linię haków. Przed osadzeniem rynny skontroluj rozstaw, sztywność mocowania, wysokość uchwytów i brak kolizji z obróbkami.

Sznur pomaga ustawić wysokość haków, ale nie zastępuje pomiaru ich rozstawu wzdłuż okapu. Warto zapisać odległości na szkicu i sprawdzić je miarą po zamocowaniu kilku pierwszych uchwytów. Błąd powtarzany na każdym przęśle może pod koniec odcinka przesunąć hak o kilka centymetrów względem zaplanowanego miejsca.

Haki przy odpływach, narożnikach i łącznikach

Odpływy, narożniki i łączniki są miejscami wymagającymi lokalnego podparcia. W systemach Galeco haki przy takich elementach powinny znaleźć się po obu stronach, maksymalnie około 15 cm od nich. W innych systemach odległość może być inna, dlatego wartość 15 cm nie powinna być traktowana jako zasada dla każdej rynny.

Podparcie po obu stronach ogranicza uginanie odcinków przy połączeniu i nierównomierne obciążenie uszczelek. Ma to znaczenie szczególnie wtedy, gdy rynna jest wypełniona wodą, mokrymi liśćmi albo lodem. Sam łącznik nie zastępuje haka i nie powinien przenosić obciążeń, do których nie został przeznaczony.

Nie zawsze oznacza to konieczność dołożenia dwóch nowych uchwytów. Jeżeli hak wynikający z podstawowego podziału wypada 10 cm od łącznika, może jednocześnie pełnić funkcję podpory przy kształtce. Dlatego najpierw zaznacza się wszystkie elementy newralgiczne, a dopiero potem rozmieszcza haki na prostych fragmentach.

Podobną uwagę trzeba zachować przy zakończeniu rynny. Hak skrajny nie powinien wypaść przypadkowo daleko od denka. Dokładną odległość należy przyjąć z instrukcji systemu, tak aby końcowy fragment nie pozostał bez odpowiedniego podparcia.

Rozstaw haków a spadek rynny

Rozstaw i spadek to dwa różne parametry. Rozstaw określa odległość między kolejnymi hakami mierzoną wzdłuż okapu. Spadek oznacza zmianę wysokości rynny w kierunku odpływu. Gęstsze mocowania nie zastąpią prawidłowego spadku, a równa linia spadku nie zrekompensuje zbyt dużych odległości pomiędzy podporami.

W instrukcjach poszczególnych systemów spotyka się wartości od około 2 do 5 mm na każdy metr długości. Galeco podaje około 3 mm/m, Balex Metal ZENIT 3–5 mm/m, a Ruukki Siba Modern 5‰, czyli 5 mm/m. Nie należy wyciągać z tych przykładów jednej średniej wartości. Właściwy spadek trzeba odczytać z dokumentacji posiadanego zestawu.

Jak obliczyć różnicę wysokości?

Różnicę poziomów oblicza się, mnożąc długość odcinka przez spadek podany na metr. Dla rynny długości 10 m:

• przy 2 mm/m różnica wynosi 20 mm,
• przy 3 mm/m różnica wynosi 30 mm,
• przy 5 mm/m różnica wynosi 50 mm.

Najpierw wyznacza się wysokość punktu początkowego i haka przy odpływie, a następnie prowadzi między nimi sznur. Kolejne uchwyty ustawia się zgodnie z wyznaczoną linią. Przy długich hakach wymagających doginania warto je oznaczyć numerami, aby po przygotowaniu trafiły na właściwe miejsca.

Na długim okapie mogą być potrzebne dwa odpływy oraz spadki poprowadzone w przeciwnych kierunkach od najwyższego punktu. O takiej decyzji nie przesądza jednak sam rozstaw haków. Trzeba uwzględnić powierzchnię połaci, przekrój rynny, wydajność odpływu i układ rur spustowych.

Zbyt mały lub nierówny spadek sprzyja zatrzymywaniu wody i osadów. Zbyt duży może utrudnić poprawne ustawienie rynny względem okapu i pogorszyć wygląd całej krawędzi dachu. Jeżeli po montażu woda stoi w rynnie, warto sprawdzić drożność odpływu, wysokość poszczególnych haków oraz miejscowe ugięcia profilu.

Haki doczołowe czy nakrokwiowe?

Rodzaj haka dobiera się do konstrukcji okapu, etapu prac oraz wymagań systemu. Nie należy podejmować decyzji wyłącznie na podstawie ceny ani zakładać, że typ uchwytu automatycznie pozwala zwiększyć rozstaw.

Haki doczołowe

Haki doczołowe mocuje się do stabilnej deski czołowej. Są wygodne przy gotowym dachu, ponieważ ich montaż zwykle nie wymaga dostępu pod pokrycie. Deska musi być jednak zdrowa, odpowiednio sztywna i pewnie połączona z konstrukcją okapu.

Nie wolno opierać mocowania wyłącznie na cienkiej okładzinie z blachy albo PVC. Wkręty powinny być osadzone w podłożu konstrukcyjnym przewidzianym do przenoszenia obciążenia. Jeśli deska jest spróchniała, popękana lub odchyla się pod naciskiem, najpierw trzeba ją naprawić albo wymienić.

Haki nakrokwiowe i połaciowe

Długie haki nakrokwiowe lub połaciowe stosuje się najczęściej podczas wykonywania dachu, gdy dostęp do konstrukcji okapu nie jest jeszcze zasłonięty pokryciem. Ich zamocowanie może wymagać dogięcia oraz przygotowania zagłębień, aby uchwyty nie podnosiły pierwszego rzędu pokrycia.

Frezowanie łat, podcinanie podłoża albo ingerencję pod istniejącym pokryciem lepiej powierzyć dekarzowi. Nieprawidłowo przygotowane miejsce może osłabić element, zdeformować pokrycie lub naruszyć szczelność okapu.

Rozstaw krokwi nie rozstrzyga o rozstawie haków. Jeżeli krokwie znajdują się co 90 cm, a instrukcja rynny określa limit 60 cm, nie wolno pominąć wymaganych punktów podparcia. Konieczne może być przygotowanie właściwego podłoża montażowego albo zastosowanie innego rodzaju uchwytów dopuszczonych przez producenta.

Najczęstsze błędy przy rozmieszczaniu haków

• Przyjęcie 60 cm jako wartości uniwersalnej. Niektóre systemy wymagają rozstawu do 50 cm, a inne dopuszczają większy odstęp.
• Przeniesienie limitu z innej marki lub serii. Wartość podana dla rynny ukrytej nie musi być właściwa dla standardowego systemu stalowego.
• Zaokrąglenie liczby przęseł w dół. Prowadzi to do przekroczenia maksymalnego rozstawu.
• Rozmierzanie od jednego końca bez równego podziału. Na końcu pozostaje przypadkowe, krótkie przęsło, a haki tworzą nieregularną siatkę.
• Brak podpór po obu stronach kształtki. Łącznik, narożnik albo odpływ zostaje obciążony przez niepodparty fragment rynny.
• Automatyczne dodawanie dwóch haków przy każdej kształtce. Może niepotrzebnie zawyżyć liczbę, jeśli podpory zostały już uwzględnione w podstawowym rozmierzeniu.
• Dopasowanie haków wyłącznie do krokwi. Rozstaw konstrukcji dachu może być większy niż limit przewidziany dla rynny.
• Mylenie rozstawu ze spadkiem. Są to dwa oddzielne pomiary i oba muszą być zgodne z instrukcją.
• Montaż do słabego podłoża. Nawet gęsto rozmieszczone uchwyty nie utrzymają rynny, jeśli deska czołowa jest niestabilna.
• Pominięcie zagrożenia zsuwającym się śniegiem. Duża masa śniegu może uszkodzić rynnę niezależnie od poprawnego rozstawu haków.

Zbyt duże odstępy nie zawsze powodują natychmiast widoczne odkształcenie. Problem może pojawić się dopiero po intensywnym deszczu, oblodzeniu albo nagromadzeniu mokrych zanieczyszczeń. Miejscowe ugięcie tworzy zastoinę, a dodatkowy ciężar wody pogłębia deformację.

Montaż samodzielny czy pomoc dekarza?

Samodzielny montaż można rozważyć przy niskim i łatwo dostępnym okapie, stabilnej desce czołowej oraz kompletnym systemie z czytelną instrukcją. Potrzebne są dokładna miara, poziomnica lub laser, napięty sznur, właściwie dobrane wkręty i bezpieczne stanowisko pracy.

Praca przy okapie odbywa się na wysokości, często z użyciem elektronarzędzi i długich elementów. Drabina powinna służyć jedynie do krótkotrwałych czynności o niskim ryzyku. Trzeba ustawić ją na stabilnym podłożu, zabezpieczyć przed przesunięciem i nie wychylać się poza jej obrys. Jeżeli podest albo rusztowanie zapewnia bezpieczniejszy dostęp, należy wybrać właśnie takie rozwiązanie.

Nie należy samodzielnie zwiększać ani projektować rozstawu wyłącznie na podstawie strefy śniegowej. Trzeba uwzględnić dokumentację kompletnego systemu, konstrukcję okapu, położenie rynny i zabezpieczenia przeciwśniegowe. Jeśli nie wiadomo, czy zastosować haki doczołowe, nakrokwiowe czy specjalne, wybór powinien ocenić wykonawca znający konstrukcję konkretnego dachu.

Do wstępnego kosztorysu można przyjąć haki co 50–60 cm, lecz ostateczny układ powinien wynikać z instrukcji systemu i szkicu okapu. Najpierw trzeba zaznaczyć odpływy, narożniki, łączniki i zakończenia, następnie podzielić wolne odcinki na równe przęsła, a na końcu wyznaczyć spadek. Jeżeli praca wymaga ingerencji pod pokryciem, podłoże jest niestabilne albo nie ma bezpiecznego dostępu z podestu lub rusztowania, montaż powinien przejąć dekarz.
