Rozstaw legarów pod deskę kompozytową – jak go dobrać i zmierzyć

Rozstaw legarów pod deskę kompozytową najczęściej wynosi 30-40 cm, ale przed wyborem konkretnego systemu rozsądnym założeniem roboczym jest maksymalnie 30-35 cm. Większy odstęp, sięgający 40-45 cm, można zastosować wyłącznie wtedy, gdy aktualna instrukcja wskazanego profilu deski wyraźnie na to pozwala.

Sama liczba nie wystarcza. Trzeba sprawdzić, czy producent podaje rozstaw osiowy, czy odległość w świetle. Osobno należy zaplanować podpory pod legarami, połączenia czołowe, skosy, krawędzie oraz miejsca narażone na większe obciążenia.

Jaki rozstaw legarów pod deskę kompozytową przyjąć?

Dla typowego tarasu przydomowego najczęściej spotyka się rozstaw 30-40 cm. Pierwszeństwo zawsze ma jednak wartość podana w instrukcji montażu konkretnej deski. Jeżeli produkt nie został jeszcze wybrany, układ projektowany na maksymalnie 30-35 cm jest bezpieczniejszym punktem wyjścia niż założenie 40 lub 45 cm. Nie oznacza to, że 35 cm będzie odpowiednie dla każdego profilu i każdego sposobu użytkowania.

Nie ma jednej, uniwersalnej wartości normowej odpowiedniej dla wszystkich desek WPC. Na dopuszczalną odległość wpływają między innymi budowa profilu, układ i grubość ścianek, konstrukcja komór, kierunek ułożenia oraz przewidywane obciążenie. Z tego powodu reguła w rodzaju „deska o grubości 20 mm wymaga legarów co X cm” może prowadzić do błędu. Dwie deski o podobnej grubości nominalnej nie muszą mieć takiej samej sztywności ani takich samych zasad montażu.

Zbyt duża odległość między legarami może powodować nadmierne uginanie, sprężynowanie nawierzchni i przeciążanie połączeń. Dołożenie większej liczby klipsów nie rozwiązuje problemu. Klips mocuje deskę do istniejącego legara, ale nie tworzy dodatkowego punktu podparcia między legarami.

Rozstaw osiowy i w świetle – jak nie pomylić wymiarów

Przed zaznaczeniem linii podkonstrukcji trzeba ustalić sposób mierzenia wskazany przez producenta. Rozstaw osiowy mierzy się od osi jednego legara do osi kolejnego. Rozstaw w świetle oznacza wolną przestrzeń od krawędzi jednego legara do krawędzi sąsiedniego.

Różnica odpowiada szerokości legara. Jeżeli legar ma 50 mm, czyli 5 cm szerokości, to:

• 35 cm osiowo daje 30 cm wolnej przestrzeni pomiędzy legarami;
• 35 cm w świetle odpowiada 40 cm od osi do osi;
• pomylenie sposobów pomiaru zmienia rzeczywisty rozstaw osiowy o 5 cm.

Ekipa, która odczyta zapis „maksymalnie 35 cm osiowo” jako 35 cm wolnej przestrzeni, ustawi legary za rzadko. Przy szerszych profilach różnica będzie jeszcze większa. Zapis „co 35 cm” bez wyjaśnienia metody pomiaru jest więc niewystarczający.

Do wyznaczania układu najlepiej zaznaczyć osie legarów na podłożu albo na skrajnych elementach konstrukcji. Pierwszą oś ustala się z uwzględnieniem podparcia krawędzi deski i systemowego klipsa startowego. Następne linie trzeba odmierzać zawsze tą samą metodą. Nie należy mieszać w jednym obliczeniu wymiarów osiowych i odległości między krawędziami.

Dlaczego instrukcje producentów podają różne wartości?

W dokumentacji producentów występują wartości od 30 do 45 cm, ale dotyczą one różnych profili, zastosowań i metod pomiaru. Poniższe zestawienie opiera się na dokumentach wskazanych w źródłach, sprawdzonych według stanu researchu na 30 października 2026 r. Przed montażem trzeba ponownie pobrać aktualną instrukcję dokładnie tej serii, która została kupiona.

Parametr dla serii STYLE można sprawdzić w instrukcji montażu i pielęgnacji DLH z 2024 r.. Z kolei instrukcja Advance Naturale opublikowana w 2025 r. rozróżnia zastosowanie standardowe i obiekty publiczne.

Wartości nie można porównywać bez sprawdzenia sposobu pomiaru. Gamrat WPC podaje maksymalnie 45 cm w świetle, a nie osiowo. Gdyby legar miał 50 mm szerokości, 45 cm w świetle odpowiadałoby 50 cm od osi do osi. Jest to przykład obliczeniowy, a nie uniwersalne zalecenie dla legarów o dowolnej szerokości.

Nie wolno przenosić rozstawu między markami ani między deską komorową i pełną bez pisemnego potwierdzenia producenta. Starszy dokument może wyjaśniać zasadę, ale nie powinien zastępować aktualnej instrukcji obecnie sprzedawanego profilu.

Jak rozplanować legary krok po kroku

Deski kompozytowe standardowo układa się prostopadle do legarów. Plan podkonstrukcji warto przygotować przed zamówieniem materiałów, ponieważ położenie połączeń czołowych, krawędzi, schodów i ciężkiego wyposażenia wpływa na liczbę dodatkowych elementów.

1. Wybierz konkretną deskę i system montażowy. Sprawdź profil, wymiary, zalecany rodzaj legara, klipsy oraz datę lub wersję instrukcji. Nie łącz zaleceń dla deski jednej marki z rozstawem podanym dla innego produktu.
2. Odczytaj maksymalny rozstaw. Zapisz, czy producent podaje wymiar osiowy, czy odległość w świetle. Sprawdź osobne wymagania dla przestrzeni publicznych, schodów, skosów i intensywnego ruchu.
3. Ustal kierunek desek. Przy układzie prostym legary przebiegają prostopadle do desek. Jodełka, skosy i obramowania wymagają osobnego rozrysowania podpór pod zakończeniami.
4. Zaznacz połączenia czołowe. W wielu systemach pod stykiem dwóch desek trzeba umieścić dwa sąsiadujące legary, aby każdą końcówkę podeprzeć i zamocować oddzielnie.
5. Rozplanuj osie legarów. Odmierzaj kolejne linie jedną metodą i nie przekraczaj maksimum producenta. Jeżeli długość pola nie dzieli się równo, zmniejsz wybrane odstępy zamiast powiększać ostatni.
6. Zaplanuj podparcie legarów. Rozstaw bloczków, wsporników regulowanych albo punktów kotwienia ustala się na podstawie rodzaju, przekroju i orientacji legara. Nie wynika on z odległości między legarami.
7. Sprawdź odwodnienie i poziomy. Podłoże lub podkonstrukcja często wymagają spadku co najmniej 1%, ale część systemów może podawać inną wartość. Obowiązująca jest instrukcja wybranego produktu. Woda musi mieć drogę odpływu, a legary nie mogą tworzyć zastawek.
8. Przelicz materiał z dodatkami konstrukcyjnymi. Do podstawowej długości legarów dolicz elementy obwodowe, podwójne podpory połączeń, wzmocnienia, docinki i odpady wynikające z geometrii tarasu.

Przed właściwym montażem można ułożyć kontrolnie kilka legarów i jedną deskę. Pozwala to sprawdzić kierunek, położenie klipsa startowego oraz podparcie skrajnych końców. Taka przymiarka nie zastępuje jednak projektu konstrukcyjnego przy tarasie podniesionym, balkonie, dachu ani konstrukcji o dużych obciążeniach.

Połączenia desek, skosy i większe obciążenia

Dwa końce desek wymagają niezależnego podparcia

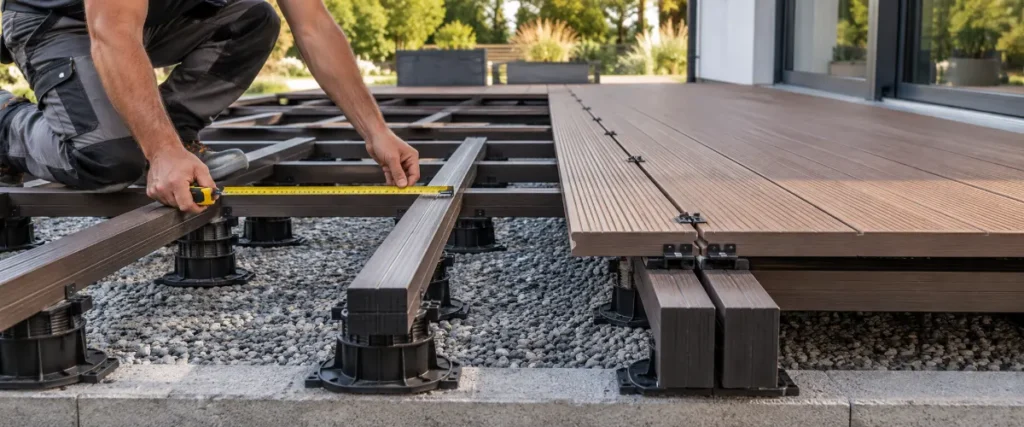

Przy czołowym łączeniu dwóch desek każda końcówka powinna mieć osobne podparcie. W wielu systemach wykonuje się w tym miejscu dwa równoległe, blisko ustawione legary i stosuje oddzielne klipsy. Mocowanie obu końców jednym klipsem do jednego legara może nie zapewnić właściwego podparcia krawędzi ani przestrzeni wymaganej do pracy desek.

Instrukcja DLH STYLE dopuszcza wysunięcie końca deski poza ostatni legar maksymalnie o 3 cm. Jest to parametr tej konkretnej serii, a nie ogólna zasada dla wszystkich kompozytów. W innym systemie dopuszczalne wysunięcie może być mniejsze albo producent może wymagać pełnego podparcia końcówki.

Układ ukośny zmienia geometrię podparcia

Przy deskach ułożonych ukośnie odległość mierzona wzdłuż deski pomiędzy punktami przecięcia z legarami rośnie. Przeniesienie bez zmian układu zaprojektowanego dla desek prostopadłych może pozostawić zbyt długie odcinki bez podparcia. Bez modelu deski, kąta montażu i instrukcji producenta nie da się podać jednego bezpiecznego rozstawu.

Jodełka, ramka obwodowa i pola o zmiennym kierunku wymagają dodatkowych legarów pod zakończeniami. Najpierw należy rozrysować przebieg każdej deski i jej końców, a dopiero później zamawiać podkonstrukcję. Dopasowywanie wzoru do gotowej, regularnej siatki może pozostawić końcówki desek między podporami.

Jacuzzi i ciężkie donice wymagają osobnej oceny

Jacuzzi, ciężkie donice, zabudowa, słupy zadaszenia i balustrady mogą przekazywać duże obciążenia skupione. Samo zmniejszenie odstępu między legarami nie potwierdza nośności całej konstrukcji. Trzeba sprawdzić przekroje legarów, rozstaw ich podpór, połączenia, nośność podłoża lub stropu oraz sposób przekazania sił.

Takiego wyposażenia nie należy ustawiać na tarasie podniesionym bez projektu uwzględniającego jego masę i lokalizację. Dotyczy to szczególnie balkonów, dachów i stropów, gdzie niewłaściwe mocowanie może dodatkowo uszkodzić hydroizolację.

Rozstaw legarów to nie rozstaw wsporników

Odległość między legarami określa częstotliwość podparcia desek. Rozstaw podpór pod legarem określa natomiast długość, na której sam legar pracuje bez podparcia. Są to dwa niezależne parametry i oba muszą być dobrane prawidłowo.

Dokumentacja DLH z 2024 r. dotycząca określonych legarów aluminiowych podaje rozstaw wsporników od 60 do 100 cm, zależnie od zastosowanego profilu i jego ustawienia. Tych wartości nie można przyjąć dla dowolnego legara aluminiowego, kompozytowego ani stalowego. Znaczenie mają materiał, przekrój, orientacja profilu, sposób połączenia i obciążenie.

Legar może być ustawiony prawidłowo względem sąsiednich elementów, a mimo to uginać się z powodu zbyt rzadkich wsporników. Możliwa jest też sytuacja odwrotna: legary są dobrze podparte na bloczkach, lecz rozmieszczone zbyt szeroko dla wybranej deski. Kontrola tylko jednego wymiaru nie wystarcza.

Jak obliczyć orientacyjne zużycie legarów?

Dla regularnego pola z równoległymi legarami orientacyjne zużycie na 1 m² można obliczyć jako odwrotność rozstawu osiowego wyrażonego w metrach. Przy rozstawie 0,35 m działanie ma postać: 1 m² ÷ 0,35 m = około 2,86 m legara na 1 m² tarasu.

Przykład obliczeniowy: regularny taras o powierzchni 20 m² i rozstawie osiowym 35 cm wymaga orientacyjnie 20 m² × 2,86 mb/m² = 57,2 mb legara w podstawowym układzie równoległym. Wynik arytmetyczny nie obejmuje legarów obwodowych, podwójnych legarów przy połączeniach czołowych, podpór wzoru ukośnego, wzmocnień ani odpadów.

Takie obliczenie nie jest kompletnym zestawieniem zakupowym. Ostateczną ilość należy potwierdzić na rysunku podkonstrukcji i w dokumentacji systemu. Osobno trzeba policzyć legary dodatkowe, łączniki, klipsy standardowe, klipsy startowe, wsporniki oraz elementy mocujące. Przy nieregularnym obrysie wynik może wyraźnie różnić się od prostego przelicznika powierzchni.

Błędy, przez które taras traci prawidłowe podparcie

• Przyjęcie 40-45 cm bez instrukcji produktu. Taki rozstaw występuje w części systemów, ale może przekraczać maksimum innej deski i powodować jej nadmierne uginanie.
• Pomylenie wymiaru osiowego z odległością w świetle. Przy legarze szerokości 50 mm różnica wynosi 5 cm.
• Dobór rozstawu tylko na podstawie grubości deski. O zachowaniu profilu decyduje cały jego przekrój, w tym układ komór i ścianek.
• Jeden legar pod połączeniem dwóch desek. Końcówki mogą nie mieć miejsca na oddzielne mocowanie i właściwą pracę.
• Brak dodatkowych podpór przy jodełce i skosach. Końce desek mogą pozostać bez stabilnego oparcia.
• Utożsamienie rozstawu legarów z rozstawem wsporników. Zachowanie siatki legarów co 35 cm nie określa wymaganej odległości między podporami pod każdym legarem.
• Próba naprawy większą liczbą klipsów. Klips nie zastępuje legara i nie skraca odcinka deski pracującego bez podparcia.
• Zablokowanie odpływu wody. Nawet poprawny rozstaw nie pomoże, jeżeli układ legarów tworzy zastoiska lub przecina drogę odwodnienia.

Jeżeli podkonstrukcja została wykonana zbyt rzadko, właściwą korektą jest dołożenie odpowiednio podpartych legarów, o ile pozwalają na to system i geometria tarasu. Przesunięcie klipsów, zwiększenie ich liczby albo użycie grubszych wkrętów nie zmienia odległości między punktami podparcia deski.

Kiedy montować samodzielnie, a kiedy zlecić projekt?

Samodzielny montaż można rozważyć przy niskim tarasie na stabilnym podłożu, jeżeli dostępna jest aktualna instrukcja kompletnego systemu, a wykonawca potrafi prawidłowo rozplanować odwodnienie, dylatacje, podpory i mocowanie. Prace należy wstrzymać, gdy dokumentacja nie określa rozstawu dla wybranego profilu albo planowany układ wykracza poza zastosowania opisane przez producenta.

Pomocy specjalisty wymaga także indywidualnie projektowana podkonstrukcja stalowa lub aluminiowa. Nie wystarczy wtedy zastosować rozstaw desek przepisany z instrukcji produktu. Trzeba potwierdzić nośność profili, połączeń, podpór i podłoża. Projektant lub doświadczony wykonawca powinien uczestniczyć również w realizacji tarasu podniesionego, z którego upadek może spowodować uraz.
