Rekuperację i okap kuchenny trzeba zaplanować jako dwa współpracujące, ale niekoniecznie połączone systemy. Zwykłego okapu z własnym wentylatorem nie należy wpinać do standardowego kanału wywiewnego centrali. Tłuszcz i aerozol kuchenny mogą zabrudzić przewody, filtry, wentylator oraz wymiennik, a duży strumień okapu może rozregulować wentylację i wytworzyć podciśnienie w szczelnym domu.
Do wyboru są trzy prawidłowe warianty: pochłaniacz pracujący w obiegu zamkniętym, okap wyciągowy z całkowicie osobnym kanałem na zewnątrz albo dedykowane rozwiązanie przewidziane przez producenta centrali. W każdym przypadku w kuchni nadal potrzebny jest stały punkt wywiewny rekuperacji.
Rekuperacja a okap kuchenny: trzy poprawne warianty
Wybór nie powinien zależeć wyłącznie od ceny okapu. Trzeba uwzględnić intensywność gotowania, rodzaj płyty, szczelność budynku, obecność urządzeń spalających paliwo, możliwość wykonania wyrzutni oraz parametry konkretnej centrali.
| Wariant | Jak działa | Wpływ na wentylację | Najważniejszy warunek |
|---|---|---|---|
| Pochłaniacz | Filtruje powietrze i oddaje je do kuchni | Nie usuwa powietrza z budynku, więc nie powoduje dużego podciśnienia | Sprawny stały wywiew kuchenny i prawidłowa obsługa filtrów |
| Okap wyciągowy z osobnym kanałem | Wyrzuca powietrze bezpośrednio na zewnątrz | Może zaburzyć bilans, szczególnie przy przepływie rzędu kilkuset m³/h | Zaprojektowany dopływ powietrza kompensacyjnego |
| Dedykowany system producenta | Wykorzystuje specjalne przyłącze, obejście wymiennika albo okap bez własnego wentylatora | Działa zgodnie ze sposobem przewidzianym dla określonej centrali | Pełna zgodność urządzeń, automatyki i dokumentacji |
Pochłaniacz jest zwykle najprostszy w istniejącym, szczelnym domu. Osobny wyciąg daje większe możliwości podczas intensywnego smażenia, ale wymaga dodatkowego kanału i kontroli ciśnienia. Rozwiązanie systemowe może połączyć zalety obu instalacji, lecz nie jest uniwersalne. Wolno je zastosować tylko wtedy, gdy instrukcja konkretnego rekuperatora wyraźnie przewiduje podłączenie okapu.
Najczęstszy błąd: zwykły okap podłączony do kanału centrali
Powietrze zasysane bezpośrednio znad płyty zawiera parę wodną, tłuszcz i drobny aerozol powstający podczas smażenia. Metalowy filtr okapu przechwytuje dużą część tłuszczu, ale nie stanowi całkowicie szczelnej bariery. Pozostałe zanieczyszczenia mogą osiadać w przewodach, filtrach centrali, wentylatorach i wymienniku. Czyszczenie tak zabrudzonego systemu jest trudne, a niektóre elementy mogą wymagać kosztownego serwisu lub wymiany.
Drugim problemem jest różnica przepływów. Domowy okap na wyższym biegu może usuwać kilkaset m³/h, podczas gdy pojedynczy kuchenny punkt wywiewny rekuperacji jest projektowany do znacznie mniejszego strumienia. Nie da się bezpiecznie przyjąć, że standardowa instalacja rozprowadzi dodatkowe powietrze bez konsekwencji. Mogą pojawić się szumy, przepływ w niewłaściwym kierunku, rozprowadzanie zapachów do innych pomieszczeń i zaburzenie całego bilansu centrali.
Zakaz takiego podłączenia bywa zapisany wprost w dokumentacji technicznej. Przykładowo instrukcja VASCO 225 Compact LE zabrania podłączania do systemu wentylacji mechanicznej wywiewów z własnym wentylatorem, w tym okapu kuchennego. Instrukcja danego urządzenia ma pierwszeństwo przed uniwersalnymi schematami znalezionymi w internecie.
Okap nie zastępuje anemostatu wywiewnego. Punkt wywiewny rekuperacji powinien pracować stale, również wtedy, gdy okap jest wyłączony. Nie należy jednak umieszczać standardowego anemostatu bezpośrednio nad płytą, gdzie byłby intensywnie narażony na tłuszcz i gorące opary.
Pochłaniacz w obiegu zamkniętym
Pochłaniacz zasysa powietrze znad płyty, przepuszcza je przez filtr metalowy i węglowy, a następnie oddaje do kuchni. Filtr metalowy zatrzymuje przede wszystkim tłuszcz. Filtr węglowy ogranicza zapachy. Ponieważ powietrze nie opuszcza budynku, urządzenie nie powoduje takiego ubytku powietrza jak okap wyciągowy.
To rozwiązanie dobrze sprawdza się, gdy nie ma możliwości wykonania osobnego kanału, gotowanie nie jest bardzo intensywne albo priorytetem jest zachowanie prostego bilansu wentylacji. Może być również rozsądnym wyborem podczas modernizacji gotowego domu, w którym wykonanie nowej wyrzutni wymagałoby naruszenia elewacji, dachu lub szczelnych warstw przegrody.
Czego pochłaniacz nie usuwa
Pochłaniacz nie odprowadza na zewnątrz wilgoci ani ciepła powstającego podczas gotowania. Przefiltrowane powietrze wraca do pomieszczenia, dlatego para wodna musi zostać odebrana przez stały wywiew rekuperacji. Przy długim gotowaniu, smażeniu kilku potraw jednocześnie lub kuchni otwartej na salon redukcja zapachów może być słabsza niż w dobrze zaprojektowanym okapie wyciągowym.
Znaczenie ma także sposób montażu. Wysokość nad płytą powinna odpowiadać instrukcji okapu i wymaganiom producenta płyty. Wylotu przefiltrowanego powietrza nie wolno zamknąć w szczelnej szafce. Powietrze musi swobodnie wracać do kuchni, bez kierowania całego strumienia na fronty meblowe, ścianę lub sufit.
- Filtr metalowy należy czyścić zgodnie z instrukcją okapu, zanim nagromadzony tłuszcz ograniczy przepływ.
- Filtr węglowy trzeba wymieniać albo regenerować według zaleceń producenta konkretnego wkładu.
- Nie ma jednego prawidłowego terminu wymiany filtra węglowego dla wszystkich urządzeń.
- Spadek skuteczności ograniczania zapachów jest sygnałem, że należy sprawdzić stan filtrów.
- Tryb intensywny nie zrekompensuje zużytego wkładu, niewłaściwej wysokości montażu ani źle wykonanego wylotu.
Przy częstym smażeniu warto przed wyborem pochłaniacza sprawdzić ceny i dostępność wkładów. Niski koszt zakupu urządzenia nie zawsze oznacza tanią eksploatację. Jeżeli pochłaniacz musi stale pracować na najwyższym biegu, jest głośny, a zapachy regularnie przechodzą do salonu, osobny wyciąg może zapewnić wyższy komfort.

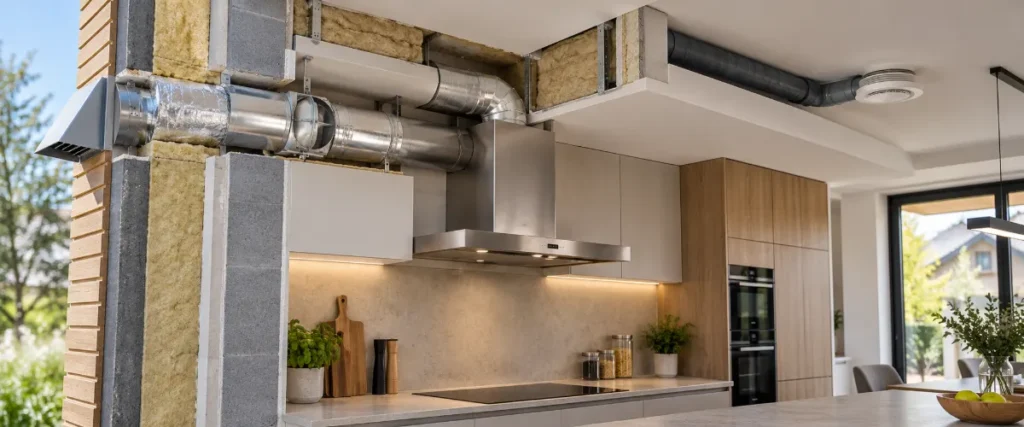

Okap wyciągowy z osobnym kanałem na zewnątrz
Okap wyciągowy może współpracować z rekuperacją, jeżeli ma całkowicie niezależny przewód i własną wyrzutnię. Powietrze znad płyty nie powinno przechodzić przez wymiennik centrali ani łączyć się ze standardowymi odgałęzieniami instalacji nawiewno-wywiewnej.
Przewód należy dobrać do króćca urządzenia, wymaganej wydajności oraz rzeczywistych oporów. Zbyt mały przekrój, redukcja wykonana tuż za okapem, długi odcinek karbowanego przewodu i kilka ostrych kolan obniżają przepływ oraz zwiększają hałas. Wydajność podana w katalogu nie gwarantuje, że taki sam strumień zostanie uzyskany po podłączeniu okapu do przypadkowo poprowadzonego kanału.
Trasę warto zaprojektować możliwie krótko i prosto. Na odcinkach przechodzących przez strefę nieogrzewaną trzeba uwzględnić izolację oraz ryzyko kondensacji. Instalacja powinna być też zabezpieczona przed cofaniem zimnego powietrza. Stosuje się w tym celu odpowiednio dobrane klapy zwrotne lub sterowane przepustnice, ale element o zbyt dużym oporze może wyraźnie ograniczyć wydajność okapu.
Położenie wyrzutni musi uwzględniać przegrody budynku, możliwość zawilgocenia, wymagania przeciwpożarowe i ryzyko ponownego zasysania usuwanego powietrza przez czerpnię wentylacji. Przejścia przez ścianę lub dach powinny zachowywać ciągłość warstw odpowiedzialnych za szczelność i ochronę przed wodą.
Powietrze kompensacyjne i ryzyko podciśnienia
Jeżeli okap wyrzuca kilkaset m³/h, zbliżona ilość powietrza musi napłynąć do budynku. W szczelnym domu nieszczelności okien i drzwi mogą być zbyt małe. Okap zaczyna wtedy wytwarzać podciśnienie, którego objawami mogą być świst przy drzwiach, trudność w ich otwieraniu, cofanie zimnego powietrza przez kanały oraz zmiany przepływu na anemostatach.
Zwiększenie nawiewu centrali może ograniczyć podciśnienie, ale nie zawsze zapewni pełną kompensację. Rekuperator jest dobierany do normalnej wentylacji całego budynku, a maksymalny przepływ okapu może być większy niż dostępna rezerwa centrali. Nie należy zatem zakładać, że sam tryb intensywny lub boost rozwiąże problem.
Kontrolowany dopływ może być realizowany przez funkcję centrali, odpowiednio zaprojektowaną automatykę albo oddzielną przepustnicę otwieraną razem z okapem. Sposób doprowadzenia powietrza powinien ograniczać przeciąg, wychłodzenie i ryzyko kondensacji. Należy również ustalić, jak instalacja zachowa się po wyłączeniu okapu oraz podczas braku zasilania.
Przypadkowe uchylanie okna nie jest pełnowartościowym projektem kompensacji. Skuteczność zależy wtedy od użytkownika, pogody, kierunku wiatru i położenia okna. Jest to szczególnie niebezpieczne, jeśli w domu znajduje się kominek, kocioł, podgrzewacz gazowy albo inne urządzenie pobierające powietrze do spalania z pomieszczenia. Podciśnienie może zaburzyć ciąg kominowy i spowodować cofanie spalin. Więcej o tym zagadnieniu wyjaśnia poradnik rekuperacja a kominek.
Dedykowany system producenta centrali
Trzeci wariant obejmuje centrale wyposażone w fabryczne przyłącze okapu lub dodatkowy wyciąg omijający wymiennik. Do tej grupy należą też okapy bez własnego wentylatora, które sterują centralą, wentylatorem kanałowym albo dachowym. Jest to kompletny system, a nie sposób na podłączenie dowolnego okapu do dowolnego rekuperatora.
Przykładem są wybrane urządzenia Komfovent Domekt z przyłączami oznaczonymi ETH lub ETB. W odpowiednich konfiguracjach powietrze kuchenne jest prowadzone z pominięciem wymiennika odzysku ciepła. Dostępność przyłącza i sposób wykonania instalacji trzeba jednak potwierdzić dla konkretnego modelu i wariantu centrali.
Innym przykładem są rozwiązania Vallox, między innymi KTXA, PTXPA MC i Delico PTD EC. Są to okapy lub sterowniki przeznaczone do współpracy z określonymi urządzeniami Vallox albo odpowiednimi wentylatorami. Nie są uniwersalnymi akcesoriami pasującymi do każdej centrali wentylacyjnej.
Przed zamówieniem systemu instalator powinien ustalić:
- czy dokładna wersja centrali ma właściwe przyłącze i obsługuje wymagany tryb;
- czy okap ma własny silnik, czy steruje wentylatorem zamontowanym w innym miejscu;
- jak powietrze omija wymiennik i gdzie jest usuwane;
- w jaki sposób zatrzymywany jest tłuszcz i które elementy wymagają czyszczenia;
- jaki przepływ zostanie osiągnięty po uwzględnieniu oporów kanału;
- czy i jak system organizuje nawiew kompensacyjny;
- jakie są wymagania dotyczące uruchomienia, regulacji i serwisowania.
Nie należy samodzielnie wykonywać obejścia wymiennika ani podłączać okapu tylko dlatego, że obudowa centrali ma wolny króciec. Przeznaczenie każdego przyłącza musi wynikać z dokumentacji danego modelu.
Stały wywiew rekuperacji w kuchni
Anemostat wywiewny pozostaje potrzebny przy pochłaniaczu, osobnym okapie wyciągowym i rozwiązaniu systemowym. Zapewnia stałą wymianę powietrza, usuwa wilgoć także po wyłączeniu okapu i pomaga utrzymać przepływ z pomieszczeń mniej zanieczyszczonych w kierunku kuchni oraz łazienek.
W praktyce projektowej nadal spotyka się wartości 70 m³/h dla kuchni z kuchenką gazową lub węglową, 30 m³/h dla kuchni z oknem i kuchenką elektryczną w mieszkaniu do trzech osób oraz 50 m³/h dla kuchni z kuchenką elektryczną bez okna albo użytkowanej przez więcej niż trzy osoby. Wartości te pochodzą z PN-B-03430:1983 ze zmianą Az3:2000.
Trzeba jednak zaznaczyć, że zmiana Az3:2000 została wycofana przez Polski Komitet Normalizacyjny 7 września 2015 roku. Podane strumienie mogą być używane jako punkt odniesienia w praktyce projektowej, ale nie powinny być przedstawiane jako aktualna i bezwzględnie obowiązująca norma. Projekt musi spełniać aktualne Warunki Techniczne dotyczące budynków oraz przyjęte wymagania projektowe.
Nie wystarczy ustawić większego otwarcia anemostatu. Zmiana przepływu w jednym punkcie wpływa na całą instalację. Projektant powinien uwzględnić wydajność centrali, podział strumieni między pomieszczenia, wymagany kierunek przepływu i opory sieci.
Sam punkt wywiewny należy ulokować w strefie kuchennej, ale nie bezpośrednio nad płytą. Potrzebna jest również droga przepływu powietrza z części mieszkalnej, na przykład przez przewidziane otwory transferowe lub podcięcia drzwi. Bez niej nawet prawidłowo dobrany anemostat nie osiągnie założonego strumienia.
Jak zaplanować okap i rekuperację krok po kroku
Decyzję najlepiej podjąć przed wykonaniem kanałów, sufitów podwieszanych, przejść przez przegrody i zabudowy meblowej. Późniejsze dodanie wyrzutni może oznaczać wiercenie w gotowej elewacji lub dachu, kolizje z szafkami i konieczność prowadzenia długiego kanału z wieloma kolanami.
- Określ sposób użytkowania kuchni. Ustal rodzaj płyty, częstotliwość smażenia, liczbę domowników i to, czy kuchnia jest otwarta na salon.
- Wybierz jeden z trzech wariantów. Porównaj pochłaniacz, niezależny wyciąg oraz system dopuszczony przez producenta rekuperatora.
- Sprawdź dokumentację urządzeń. Zweryfikuj wymagania centrali, okapu, filtrów i automatyki. Sama zgodność średnic króćców nie oznacza zgodności systemów.
- Wyznacz stały wywiew kuchenny. Dobierz jego strumień w ramach bilansu całego domu i zaplanuj drogę przepływu powietrza z sąsiednich pomieszczeń.
- Zaprojektuj trasę osobnego kanału. Jeżeli wybierasz wyciąg, ogranicz długość, kolana i redukcje. Uwzględnij izolację, kondensację, klapę zwrotną i lokalizację wyrzutni.
- Zaplanuj dopływ kompensacyjny. Ustal, skąd napłynie powietrze usuwane przez okap i jak dopływ będzie uruchamiany.
- Sprawdź urządzenia spalające paliwo. Kominek lub urządzenie gazowe pobierające powietrze z pomieszczenia wymaga analizy ciśnienia i ryzyka cofania spalin.
- Zapewnij dostęp serwisowy. Filtry, przepustnice i elementy wymagające kontroli nie mogą zostać trwale zamknięte w zabudowie.
- Wykonaj pomiary po uruchomieniu. Trzeba sprawdzić przepływy centrali oraz zachowanie instalacji przy kolejnych biegach okapu.
Mocniejszy wentylator nie naprawi zbyt wąskiego i krętego przewodu. W takim układzie często rośnie przede wszystkim hałas, natomiast rzeczywista poprawa przechwytywania oparów pozostaje niewielka.
Pochłaniacz, osobny wyciąg czy system producenta
| Sytuacja | Racjonalny kierunek | Co sprawdzić |
|---|---|---|
| Umiarkowane gotowanie, płyta elektryczna, brak przygotowanego kanału | Pochłaniacz | Dostępność filtrów, sposób wylotu przefiltrowanego powietrza i wydajność stałego wywiewu |
| Częste smażenie, kuchnia otwarta na salon, możliwość wykonania krótkiego przewodu | Osobny okap wyciągowy | Powietrze kompensacyjne, opory, hałas, izolację i miejsce wyrzutni |
| Nowy dom, centrala z fabrycznym przyłączem kuchennym | Dedykowany system producenta | Zgodność dokładnych modeli, obejście wymiennika, filtrację i automatykę |
| Kominek lub urządzenie z otwartą komorą spalania | Decyzja po analizie projektanta | Bilans ciśnienia, dopływ powietrza do spalania i ochronę przed cofaniem spalin |
| Gotowy szczelny dom bez wyrzutni i bez możliwości prowadzenia kanału | Najczęściej pochłaniacz | Stan filtrów, miejsce oddawania powietrza i poprawność wywiewu kuchennego |
Płyta elektryczna lub indukcyjna nie eliminuje wilgoci, tłuszczu i zapachów, ale nie zużywa powietrza do spalania. Przy płycie gazowej trzeba dodatkowo uwzględnić produkty spalania i wymagania właściwe dla urządzenia. Obecność kominka, kotła albo podgrzewacza pobierającego powietrze z wnętrza istotnie podnosi ryzyko związane z silnym wyciągiem.
Co można zrobić samemu, a co trzeba zlecić specjaliście
Użytkownik może samodzielnie obsługiwać okap zgodnie z instrukcją: wybierać tryb pracy przewidziany przez producenta, czyścić filtr metalowy, wymieniać lub regenerować właściwy filtr węglowy i kontrolować, czy wylot pochłaniacza nie został zasłonięty. Można też obserwować, czy po uruchomieniu okapu nie pojawiają się niepokojące objawy.
Projektant wentylacji lub doświadczony instalator jest potrzebny, gdy planowany jest okap wyciągowy w szczelnym domu, automatyczna współpraca z centralą, przepustnica kompensacyjna albo wykorzystanie fabrycznego bypassu. Fachowej oceny wymaga też przejście wyrzutni przez ścianę lub dach, ponieważ trzeba sprawdzić szczelność, izolację, ochronę przed wodą, wymagania budowlane i przeciwpożarowe.
Specjalista powinien bezwzględnie ocenić instalację, jeśli w budynku znajduje się urządzenie pobierające powietrze do spalania z pomieszczenia i odprowadzające spaliny grawitacyjnie. Mechaniczny wyciąg może wtedy stworzyć niebezpieczne podciśnienie. Nie wolno usuwać tego ryzyka przez przypadkowe rozszczelnienie okna lub zmianę ustawień centrali metodą prób.
Okap należy wyłączyć i wezwać fachowca, jeżeli pojawi się zapach spalin, cofanie dymu, silny świst, trudność w otwieraniu drzwi, napływ zimnego powietrza przez anemostaty albo odwrócenie przepływu w innych kanałach. Po zmianach w instalacji potrzebny jest pomiar i ponowne zbilansowanie wentylacji.
Najczęstsze pytania
Czy zwykły okap można podłączyć bezpośrednio do rekuperatora?
Nie, jeżeli okap ma własny wentylator, a centrala udostępnia jedynie standardowe przyłącze wywiewne. Takie połączenie może zabrudzić przewody i wymiennik oraz rozregulować przepływy. Wyjątkiem jest kompletny układ wyraźnie przewidziany w instrukcji konkretnej centrali.
Czy pochłaniacz usuwa wilgoć z gotowania?
Nie. Pochłaniacz zatrzymuje część tłuszczu i ogranicza zapachy, ale wilgoć oraz ciepło wracają do kuchni. Powinien je odebrać stały wywiew rekuperacji.
Czy tryb boost centrali zastąpi dopływ kompensacyjny?
Nie zawsze. Zwiększenie nawiewu może zmniejszyć podciśnienie, ale maksymalny przepływ okapu bywa większy niż rezerwa całej centrali. Możliwość kompensacji trzeba sprawdzić dla konkretnych urządzeń i rzeczywistych oporów instalacji.
Czy przy pochłaniaczu nadal potrzebny jest anemostat w kuchni?
Tak. Anemostat zapewnia stałe usuwanie wilgoci i zanieczyszczeń także wtedy, gdy pochłaniacz jest wyłączony. Nie powinien jednak znajdować się bezpośrednio nad płytą grzewczą.
Jak często wymieniać filtr węglowy?
Zgodnie z instrukcją konkretnego wkładu. Termin zależy od rodzaju filtra, możliwości regeneracji i intensywności gotowania. Nie ma jednej częstotliwości odpowiedniej dla wszystkich okapów.
Czy osobny kanał okapu trzeba izolować?
Izolacja jest potrzebna na odcinkach, na których warunki mogą powodować kondensację, zwłaszcza w strefach nieogrzewanych. Sposób wykonania zależy od trasy kanału, temperatury i rodzaju wyrzutni.
Czy wystarczy otworzyć okno podczas pracy wyciągu?
Uchylenie okna może chwilowo zmniejszyć podciśnienie, ale nie powinno zastępować zaprojektowanego dopływu kompensacyjnego. Takie rozwiązanie jest zależne od użytkownika i warunków pogodowych, a przy urządzeniach spalających paliwo nie zapewnia wymaganej kontroli bezpieczeństwa.
W gotowym domu bez osobnego kanału najprostszym wyborem jest zwykle pochłaniacz współpracujący ze stałym wywiewem kuchennym. Przy intensywnym gotowaniu lepszy efekt może zapewnić osobny wyciąg, o ile zaprojektowano kanał, wyrzutnię i kontrolowany dopływ powietrza. Specjalne przyłącze centrali można wykorzystać tylko zgodnie z dokumentacją pasujących urządzeń. Wariant warto ustalić przed zamówieniem zabudowy kuchennej, ponieważ późniejsze poprawki są kosztowne i często pogarszają przebieg kanałów.
