Ranking pomp cyrkulacyjnych do CWU: 6 modeli do domu

Ranking pomp cyrkulacyjnych do CWU obejmuje wyłącznie niewielkie urządzenia przeznaczone do utrzymywania obiegu ciepłej wody użytkowej między zasobnikiem a punktami poboru. Nie uwzględniamy żeliwnych pomp obiegowych CO ani pomp ciepła do przygotowania ciepłej wody. To urządzenia o innym zastosowaniu, konstrukcji i wymaganiach materiałowych.

Porównujemy pompy według rzeczywistych scenariuszy użytkowania: zmiennego rytmu dnia, stałego harmonogramu, współpracy ze sterownikiem kotła, ograniczonego miejsca montażowego oraz niskiego budżetu. Sama moc silnika ani maksymalna wysokość podnoszenia nie przesądzają o jakości wyboru. Najważniejsze są dopasowanie hydrauliczne, dopuszczenie do CWU, wymiary, sposób sterowania, wyposażenie oraz możliwość późniejszego serwisu.

Ranking pomp cyrkulacyjnych do CWU: szybki wybór

W domu, w którym godziny korzystania z łazienki i kuchni są dość powtarzalne, ale zmieniają się zależnie od dnia, warto rozważyć Grundfos COMFORT AUTOADAPT. Przy prostym planie porannym i wieczornym bardziej przewidywalne będą Wilo-Star-Z NOVA T albo Grundfos COMFORT z zegarem. Jeżeli cyrkulacją steruje już kocioł, zewnętrzny programator lub automatyka budynku, wystarczy prostsza pompa, na przykład Wilo-Star-Z NOVA A.

Przy bardzo małej ilości miejsca przewagę ma podstawowa Wilo-Star-Z NOVA o długości montażowej 84 mm. Budżetowa Omnigena CWU 15-14 oferuje zbliżony maksymalny przepływ i wyższe deklarowane podnoszenie, ale jej silnik ma moc 23 W. Nie oznacza to jednak, że wybór należy oprzeć wyłącznie na poborze prądu. Duża część kosztów cyrkulacji wynika z całodobowego oddawania ciepła przez rury, zwłaszcza niezaizolowane.

Porównanie sześciu pomp cyrkulacyjnych do CWU

1. Grundfos COMFORT AUTOADAPT 15-14 B(X)A PM

To propozycja dla gospodarstwa, w którym ciepła woda jest potrzebna o podobnych porach, ale ręczne ustawienie jednego harmonogramu byłoby niewygodne. Funkcja AUTOADAPT rejestruje zwyczaje użytkowników i uruchamia cyrkulację przed przewidywanym poborem. Pompa może także pracować w trybie temperaturowym lub ciągłym, więc użytkownik nie jest uzależniony wyłącznie od funkcji adaptacyjnej.

Wariant oznaczony literą X ma zawór zwrotny i odcinający w króćcach. Ułatwia to serwis i ogranicza liczbę elementów dobieranych osobno. Producent deklaruje również zabezpieczenie przed suchobiegiem, izolację oraz maksymalny pobór mocy na poziomie kilku watów.

AUTOADAPT ma największy sens tam, gdzie nawyki domowników są choć częściowo powtarzalne. Przy pracy zmianowej, częstych wyjazdach i całkowicie nieregularnym poborze prosty harmonogram lub sterowanie na żądanie może działać bardziej przewidywalnie. Nie warto dopłacać do automatyki, której warunki użytkowania nie pozwolą wykorzystać.

2. Wilo-Star-Z NOVA T

Wilo-Star-Z NOVA T jest kompletną propozycją dla użytkownika, który chce mieć zegar, kontrolę temperatury i podstawową armaturę w jednym zestawie. Maksymalny przepływ wynosi 0,4 m³/h, wysokość podnoszenia 1,0 m, a pobór mocy 5-7 W. Długość montażowa to 138 mm, natomiast przyłącze producent określa jako G1/Rp 1/2.

Model ma zawór zwrotny i odcinający, obsługuje też wykrywanie oraz wspomaganie dezynfekcji termicznej. Dobrze pasuje do domu, w którym ciepła woda jest potrzebna przykładowo rano przed wyjściem oraz wieczorem. Zintegrowany zegar pozwala ograniczyć czas pracy bez dokładania zewnętrznego programatora.

Przed zakupem należy sprawdzić, czy między istniejącymi przyłączami jest miejsce na korpus o długości 138 mm i czy obudowa silnika nie będzie kolidować ze ścianą, zasobnikiem lub sąsiednimi rurami. Samo porównanie średnicy gwintu nie wystarcza.

3. Grundfos COMFORT 15-14 B(X)DT PM

Wersja DT ma wbudowany zegar i nadaje się do pracy w zaprogramowanych przedziałach. Może obsługiwać typowy pobór poranny i wieczorny, a w razie potrzeby pracować ciągle bez kasowania zapisanego harmonogramu.

To prostszy i bardziej przewidywalny wybór niż funkcja adaptacyjna, jeśli domownicy mają stały plan dnia. Przy programowaniu warto unikać bardzo szerokich okien, na przykład od wczesnego rana do północy. Niski pobór mocy silnika nie zlikwiduje strat ciepła powstających podczas wielogodzinnego krążenia gorącej wody przez pętlę.

Oznaczenie wariantu trzeba sprawdzić przed zakupem. Litera X wskazuje wersję z zaworem zwrotnym i odcinającym w króćcach. Nie należy zakładać, że każdy model z rodziny COMFORT ma dokładnie takie samo wyposażenie.

4. Wilo-Star-Z NOVA A

Wilo-Star-Z NOVA A nie ma własnego zegara ani termostatu, ale zawiera zawór odcinający i zwrotny. Maksymalny przepływ wynosi 0,4 m³/h, wysokość podnoszenia 1,0 m, pobór mocy 3-5 W, a długość montażowa 138 mm.

Model dobrze sprawdzi się, gdy cyrkulacją steruje kocioł, zewnętrzny zegar, przekaźnik albo system automatyki budynku. Nie ma wtedy potrzeby kupowania drugiego programatora wbudowanego w pompę. Obecność zaworów ułatwia późniejsze odcięcie urządzenia do serwisu lub wymiany.

Sposób podłączenia trzeba sprawdzić w dokumentacji pompy oraz sterownika. Nie każde wyjście kotła może bezpośrednio zasilać dowolne urządzenie. Jeśli potrzebny jest dodatkowy przekaźnik, stałe przyłącze elektryczne lub zmiana ustawień automatyki źródła ciepła, pracę należy zlecić osobie mającej odpowiednie kwalifikacje.

5. Wilo-Star-Z NOVA

Podstawowa Wilo-Star-Z NOVA wyróżnia się długością montażową 84 mm. Ma przyłącze Rp 1/2, maksymalny przepływ 0,4 m³/h, wysokość podnoszenia 1,0 m i pobór mocy 3-5 W. Producent dostarcza ją z izolacją termiczną.

Krótki korpus może przesądzić o wyborze w ciasnej kotłowni, szafce instalacyjnej albo podczas wymiany starszej pompy bez przerabiania rur. W odróżnieniu od wariantu A model podstawowy nie ma zintegrowanych zaworów. Trzeba więc sprawdzić, czy odpowiedni zawór zwrotny i odcięcie serwisowe są już w instalacji.

Niższa cena samej pompy nie zawsze oznacza niższy koszt całej wymiany. Jeżeli instalator musi przeciąć przewody, dodać armaturę i przebudować odcinek przy zasobniku, wariant z fabrycznie zintegrowanymi zaworami może okazać się korzystniejszy.

6. Omnigena CWU 15-14

Omnigena CWU 15-14 jest propozycją z segmentu budżetowego. Ma mosiężny korpus króćca, a producent podaje atest PZH. Maksymalna wydajność wynosi 6,8 l/min, czyli około 0,41 m³/h. Deklarowana wysokość podnoszenia sięga 1,7 m, moc silnika wynosi 23 W, zakres temperatury wody 5-95°C, a maksymalne ciśnienie 10 bar.

Wyższe podnoszenie nie oznacza, że ta pompa będzie lepsza w każdym domu. Maksymalny przepływ i maksymalna wysokość podnoszenia nie występują jednocześnie. Urządzenia należy porównywać na podstawie krzywych pracy i wymaganego punktu pracy konkretnej pętli.

Model może być uzasadniony przy ograniczonym budżecie, zwłaszcza gdy pompa będzie działała w krótkich przedziałach czasowych. Przy pracy całodobowej różnica między silnikiem 23 W a urządzeniem pobierającym kilka watów stanie się wyraźna. Nadal trzeba jednak uwzględnić straty ciepła z instalacji, które mogą mieć większy wpływ na całkowite koszty niż sam pobór prądu.

Jak dobrać pompę cyrkulacyjną, żeby nie przewymiarować obiegu?

W małym domu jednorodzinnym cyrkulacja CWU zwykle nie wymaga dużej mocy. Pompa ma pokonać opory zamkniętej pętli, a nie podnosić wodę na piętro tak jak pompa pracująca w układzie otwartym. Wybór urządzenia według zasady „mocniejsza będzie bezpieczniejsza” może spowodować szum w przewodach, niepotrzebne zużycie energii i szybsze zużywanie armatury.

Do prawidłowego doboru potrzebne są wymagany przepływ oraz opory instalacji. Wpływają na nie długość i średnica przewodów, liczba kolan, zawory, stan rur, regulacja oraz liczba pionów. Parametry 0,4 m³/h i 1,0 m podnoszenia często wystarczają do niewielkiej, prawidłowo wykonanej pętli, lecz nie są uniwersalną wartością dla każdego domu.

• Przeznaczenie do CWU: producent musi wyraźnie dopuszczać urządzenie do ciepłej wody użytkowej i kontaktu z taką wodą.
• Materiał korpusu: nie należy stosować typowej żeliwnej pompy CO tylko dlatego, że ma pasujące przyłącza.
• Punkt pracy: trzeba analizować charakterystykę pompy, a nie tylko maksymalny przepływ i maksymalne podnoszenie.
• Długość montażowa: różnica między 84 a 138 mm może przesądzić, czy wymiana odbędzie się bez cięcia rur.
• Gwinty i śrubunki: należy odczytać ich oznaczenia i sprawdzić sposób uszczelnienia, zamiast oceniać średnicę ze zdjęcia.
• Kierunek przepływu: strzałka na korpusie musi być zgodna z kierunkiem powrotu wody do zasobnika.
• Armatura: trzeba sprawdzić obecność zaworu zwrotnego, zaworów odcinających oraz filtra, jeżeli wymaga go producent.
• Sterowanie i zasilanie: znaczenie mają przewód z wtyczką, rodzaj przyłącza, wyjście sterownika oraz wymagane zabezpieczenia elektryczne.
• Miejsce na korpus: długość między przyłączami nie gwarantuje, że silnik zmieści się obok ściany i pozostałych elementów instalacji.
• Dostęp serwisowy: po zamontowaniu powinno być możliwe odcięcie pompy, kontrola szczelności i obsługa sterownika.

Do instalacji wody użytkowej nie należy kupować zwykłej pompy CO z żeliwnym korpusem, nawet jeśli jest tańsza i pasuje wymiarami. Materiał urządzenia musi być odporny na korozję i przeznaczony do kontaktu z wodą użytkową. Zastosowanie niewłaściwej pompy może prowadzić do korozji, pogorszenia jakości wody oraz problemów z gwarancją.

Zużycie prądu i straty ciepła z cyrkulacji

Roczne zużycie energii elektrycznej można oszacować za pomocą wzoru: moc w kW × liczba godzin pracy × cena 1 kWh. Pompa o mocy 5 W pracująca bez przerwy przez 8760 godzin zużyje około 43,8 kWh rocznie. Urządzenie o mocy 23 W działające przez taki sam czas zużyje około 201,5 kWh.

Silnik jest tylko częścią bilansu. Woda krążąca w pętli oddaje ciepło do kotłowni, szachtów i przegród, a zasobnik lub kocioł musi je ponownie uzupełnić. Przy długich i słabo zaizolowanych przewodach koszt tych strat może być większy niż różnica w zużyciu energii między pompą 5 W a 23 W.

Najpierw warto skrócić godziny pracy cyrkulacji i uzupełnić izolację przewodów. Otulina powinna być możliwie ciągła, także na kolanach i odcinkach przy zasobniku. Odsłonięte fragmenty rur oraz szerokie przerwy w izolacji zmniejszają korzyści uzyskane dzięki energooszczędnemu silnikowi.

Ceny urządzeń zmieniają się zależnie od wariantu, wyposażenia i bieżącej oferty sprzedawcy. Przed zakupem należy porównać koszt całego zestawu: pompy, zaworów, śrubunków, sterownika i robocizny. Chwilowa promocja na wersję podstawową nie musi oznaczać tańszej modernizacji, jeśli trzeba osobno dokupić armaturę.

Jak sprawdzić starą pompę przed zakupem zamiennika?

Dobieranie zamiennika wyłącznie według wyglądu jest ryzykowne. Dwa podobne urządzenia mogą różnić się długością, gwintami, kierunkiem przepływu, armaturą oraz sposobem podłączenia. Przed demontażem warto wykonać zdjęcie tabliczki znamionowej i całego odcinka instalacji.

1. Odczytaj pełne oznaczenie starego modelu. Zapisz napięcie, moc, parametry hydrauliczne oraz informacje z tabliczki znamionowej.

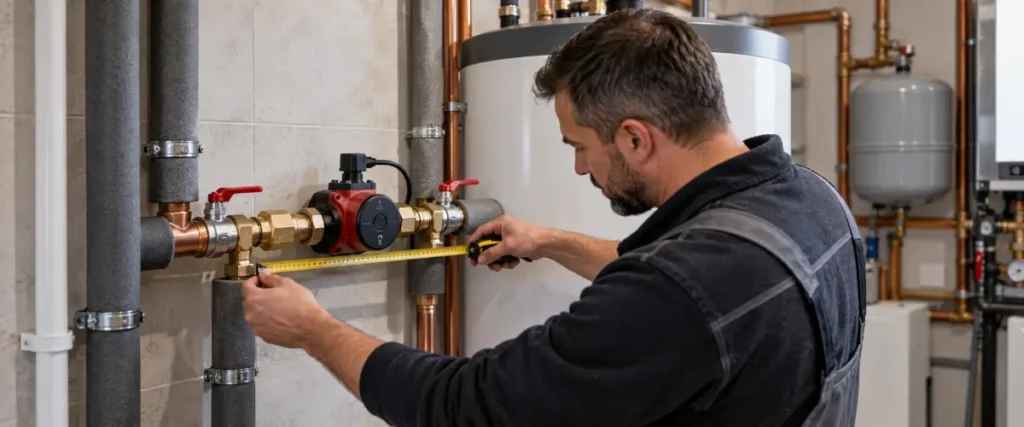

2. Zmierz długość montażową. Pomiar wykonaj między właściwymi powierzchniami przyłączy, a nie według całkowitej długości korpusu.
3. Sprawdź kierunek przepływu. Porównaj strzałkę na pompie z przebiegiem przewodu powrotnego do zasobnika.
4. Zidentyfikuj gwinty i śrubunki. Ustal ich oznaczenia oraz sprawdź, czy nowy model wymaga innych elementów połączeniowych.
5. Sprawdź armaturę. Zlokalizuj zawór zwrotny, zawory odcinające, filtr i możliwość bezpiecznego opróżnienia krótkiego odcinka instalacji.
6. Ustal sposób sterowania. Sprawdź, czy pompa działa ciągle, według zegara, z termostatem, z wyjścia kotła czy z automatyki budynku.
7. Porównaj charakterystyki hydrauliczne. Maksymalne parametry nie wystarczą do oceny, czy zamiennik zapewni właściwy przepływ.
8. Przeczytaj instrukcję montażu. Zweryfikuj dopuszczalną pozycję urządzenia, temperaturę wody, wymagania elektryczne i wyposażenie obowiązkowe.
9. Po uruchomieniu skontroluj instalację. Sprawdź szczelność, hałas, temperaturę przewodów oraz czas dopływu ciepłej wody do najdalszej baterii.

Po montażu obieg trzeba napełnić i odpowietrzyć zgodnie z instrukcją producenta. Nie wolno uruchamiać pompy w pustym odcinku instalacji. Jeśli po odpowietrzeniu urządzenie nadal hałasuje, szybko się nagrzewa albo nie zapewnia przepływu, należy je wyłączyć i ustalić przyczynę.

Zegar, AUTOADAPT czy prosta pompa: sekcja decyzyjna

Wybierz AUTOADAPT, jeżeli godziny poboru są częściowo regularne, ale różnią się między dniami i nie chcesz często zmieniać programu. Funkcja ucząca może skrócić niepotrzebną pracę. Przy całkowicie nieregularnym trybie życia bardziej przewidywalne może być sterowanie na żądanie.

Wybierz pompę z zegarem i kontrolą temperatury, gdy ciepła woda jest potrzebna w stałych przedziałach, a instalacja nie ma własnego sterownika. Wilo-Star-Z NOVA T zapewnia automatykę i armaturę w zestawie, ale wymaga miejsca na korpus o długości 138 mm.

Wybierz prostą pompę z armaturą, jeżeli kocioł, programator lub system automatyki już steruje cyrkulacją. W takim układzie dodatkowy zegar w pompie może nie dać praktycznej korzyści. Przykładem urządzenia do takiego zastosowania jest Wilo-Star-Z NOVA A.

Wybierz model o długości 84 mm, jeśli kluczowym ograniczeniem jest ilość miejsca i chcesz uniknąć przebudowy przewodów. Podstawowa Wilo-Star-Z NOVA jest krótka, lecz nie ma zintegrowanej armatury wariantu A.

Wybierz model budżetowy, gdy najważniejszy jest niski koszt zakupu, a pompa będzie pracować w krótkich oknach czasowych. Omnigena CWU 15-14 ma silnik o mocy 23 W, dlatego całodobowa praca będzie mniej ekonomiczna niż w przypadku urządzeń pobierających kilka watów.

Nie wybieraj samodzielnie modelu, jeśli instalacja ma kilka pionów, długą pętlę, zawory regulacyjne albo problem z temperaturą na najdalszych odcinkach. W takiej sytuacji najpierw trzeba ustalić wymagany przepływ, opory i sposób równoważenia.

Montaż samodzielny czy pomoc instalatora?

Samodzielne czynności można ograniczyć do zebrania danych, pomiaru dostępnego miejsca, odczytania oznaczeń i porównania instrukcji. Wymiana po stronie wodnej jest rozsądna tylko dla osoby mającej odpowiednie doświadczenie, gdy instalacja ma sprawne zawory odcinające, nowa pompa pasuje bez przerabiania rur, a producent dopuszcza dany sposób montażu.

Przed demontażem urządzenie musi być odłączone od zasilania. Odcinek instalacji trzeba odciąć, schłodzić i bezpiecznie pozbawić ciśnienia. Gorąca woda może spowodować poważne oparzenie, a nieszczelne połączenie może zalać kotłownię lub elementy elektryczne. Po ponownym napełnieniu należy skontrolować każde połączenie.

Stałe przyłącze elektryczne, ingerencję w sterownik kotła oraz przeróbkę rur powinien wykonać odpowiedni fachowiec. Instalatora należy również wezwać, gdy:

• nie jest znany wymagany punkt pracy pompy;
• instalacja ma kilka pionów lub wymaga równoważenia;
• brakuje zaworów odcinających, zaworu zwrotnego albo właściwych zabezpieczeń elektrycznych;
• pompa hałasuje, zapowietrza się, nagrzewa lub pracuje bez przepływu;
• wymiana wymaga cięcia i przebudowy przewodów;
• po uruchomieniu ciepła woda nie dociera do najdalszych punktów;
• w instalacji występują zastoiny, martwe odcinki lub trudności z utrzymaniem wymaganej temperatury.

Temperatura CWU, dezynfekcja i ryzyko poparzenia

Instalacja CWU powinna umożliwiać uzyskanie w punktach poboru temperatury 55-60°C, a podczas prawidłowo przeprowadzanej dezynfekcji termicznej 70-80°C. Utrzymanie właściwych parametrów pomaga ograniczać ryzyko namnażania bakterii Legionella. Informacje dotyczące profilaktyki publikuje Państwowa Inspekcja Sanitarna.

Wysoka temperatura oznacza jednocześnie ryzyko poparzenia. Dezynfekcja nie powinna polegać na przypadkowym zwiększeniu nastawy zasobnika. Potrzebna jest właściwa automatyka, kontrola temperatury oraz pewność, że gorąca woda dotrze przez pętlę do wymaganych odcinków. W zależności od konstrukcji instalacji konieczne mogą być odpowiednio dobrane zabezpieczenia przeciwoparzeniowe.

Mocniejsza pompa nie rozwiąże problemu martwych przewodów, źle wyregulowanych pionów ani chłodnych zastoin. Jeżeli temperatura przy zasobniku jest prawidłowa, a na końcu pętli wyraźnie spada, trzeba sprawdzić przebieg instalacji, izolację, regulację i rzeczywisty przepływ.

Przed zakupem sprawdź długość montażową, gwinty, kierunek przepływu, wyposażenie oraz sposób sterowania starej pompy. Przy regularnych porach korzystania z wody wybierz zegar, przy częściowo zmiennym rytmie rozważ AUTOADAPT, a przy gotowej automatyce zastosuj prosty model współpracujący ze sterownikiem. Jeśli instalacja ma kilka pionów, nie utrzymuje temperatury lub wymaga przebudowy, dobór powinien poprzedzić pomiar i ocena instalatora. Po uruchomieniu ogranicz czas pracy do potrzebnych godzin i uzupełnij izolację pętli, ponieważ właśnie straty ciepła z przewodów często stanowią największy koszt cyrkulacji.
