Podłogówka na starym stropie: jak nie przeciążyć konstrukcji

Podłogówka na starym stropie jest możliwa, ale wyboru technologii nie należy zaczynać od porównywania cen rur, paneli ani wylewek. Najpierw trzeba rozpoznać konstrukcję i sprawdzić cztery kwestie: nośność, sztywność, dostępną wysokość oraz moc grzewczą możliwą do uzyskania z podłogi.

Na stropie drewnianym lub o niepewnej nośności najbezpieczniejszym punktem wyjścia jest zwykle lekki wodny system suchy. System mokry albo cienkowarstwowy można rozważać dopiero po potwierdzeniu, że konstrukcja przeniesie masę wszystkich nowych warstw. Ogrzewanie podłogowe nie jest natomiast sposobem naprawy skrzypiącego, uginającego się lub zawilgoconego stropu.

Czy można zrobić podłogówkę na starym stropie?

Tak, jeżeli strop jest nośny, dostatecznie sztywny, suchy i prawidłowo przygotowany, a masa kompletnej podłogi została uwzględniona w ocenie konstrukcji. Sam wiek budynku nie rozstrzyga, czy montaż będzie bezpieczny. Zdrowy strop drewniany może nadawać się do lekkiej zabudowy, podczas gdy młodsza konstrukcja z zawilgoconymi końcami belek może wymagać pilnej naprawy.

Nie należy też utożsamiać nośności ze sztywnością. Strop może przenosić obciążenia, a jednocześnie drgać lub nadmiernie się uginać. Taka praca podłoża jest szczególnie niebezpieczna pod płytkami, kamieniem, sztywnymi płytami i cienkimi warstwami zaprawy. Skutkiem mogą być pęknięcia spoin, odspajanie okładziny, uszkodzenia połączeń płyt oraz powstawanie szczelin.

Panele systemowe, podsypka ani suchy jastrych nie naprawią osłabionych belek. Mogą rozłożyć nacisk i stworzyć podłoże pod posadzkę, ale nie zastąpią naprawy konstrukcyjnej. Jeśli podłoga kołysze się, wyraźnie skrzypi, jest wilgotna albo ma lokalne zapadnięcia, najpierw trzeba ustalić przyczynę.

Jak rozpoznać rodzaj i stan stropu?

Rodzaj konstrukcji wpływa na dopuszczalną masę, sposób wyrównania, możliwość mocowania płyt i wybór posadzki. Informacja uzyskana od poprzedniego właściciela albo ocena na podstawie wyglądu sufitu nie wystarczą. Potrzebna jest dokumentacja budynku, a przy jej braku odpowiednio zaplanowane odkrywki.

W stropie drewnianym szczególnie ważne są końce belek osadzone w ścianach. Belka może wyglądać dobrze na odsłoniętym odcinku, a być osłabiona właśnie przy podporze. Niepokojące są widoczne ugięcia, drgania odczuwalne podczas chodzenia, pęknięcia przy połączeniu ścian ze stropem, zapach stęchlizny, ciemne przebarwienia drewna, otwory po owadach oraz ślady wcześniejszego zalania.

W konstrukcjach stalowo-ceramicznych trzeba zwrócić uwagę na korozję elementów stalowych i stan wypełnienia między belkami. W stropach żelbetowych znaczenie mają nie tylko rysy konstrukcyjne, ale również jakość starego jastrychu. Odspojona, spękana lub zawilgocona warstwa nie powinna być traktowana jako gotowe podłoże pod system renowacyjny.

Stare deski można pozostawić tylko wtedy, gdy są zdrowe, suche, stabilne i mocno zamocowane. Luźne elementy wymagają naprawy zgodnej z rozpoznanym układem konstrukcji. Nie należy bez sprawdzenia używać długich wkrętów, ponieważ pod deskami mogą przebiegać przewody elektryczne, rury lub inne instalacje.

Cztery ograniczenia, które trzeba sprawdzić

Deklaracja producenta, że system nadaje się do renowacji, nie oznacza jeszcze, że można go zastosować na dowolnym starym stropie. Kompletny układ musi jednocześnie spełnić wymagania konstrukcyjne, wysokościowe, cieplne i użytkowe.

1. Nośność i sztywność

Nośność określa, jakie obciążenia może bezpiecznie przenieść konstrukcja. Sztywność opisuje natomiast wielkość ugięć i drgań podczas użytkowania. Oba parametry mają znaczenie. Podłoga z płytkami może wymagać większej sztywności niż podłoga wykończona lekkimi panelami dopuszczonymi do ogrzewania podłogowego.

Nie istnieje jedna bezpieczna wartość obciążenia dla wszystkich starych stropów. Wynik zależy między innymi od rozpiętości, przekroju i rozstawu belek, sposobu podparcia, stanu materiału, wykonanych wcześniej przeróbek oraz ciężaru warstw już znajdujących się na konstrukcji. Ocenę należy oprzeć na oględzinach i obliczeniach, a nie na samym wieku budynku.

2. Dostępna wysokość

Trzeba zmierzyć poziomy przy drzwiach, schodach, progach balkonowych, pionach instalacyjnych i w sąsiednich pomieszczeniach. Liczy się pełna zabudowa od istniejącego podłoża do gotowej powierzchni, a nie wyłącznie wysokość panelu z rowkiem na rurę.

Przykładowo panel systemu Uponor Siccus 16 ma wysokość 20 mm, ale pełna zabudowa wraz z wykończeniem może mieć około 28–38 mm, zależnie od wariantu posadzki. Do wyniku mogą dojść warstwy naprawcze lub wyrównujące. Parametry te dotyczą konkretnego rozwiązania i nie powinny być przenoszone na inne systemy.

Brak kilku milimetrów przy drzwiach może wymusić podcięcie skrzydeł, zmianę progów albo korektę układu warstw. Niedopuszczalne jest natomiast samowolne pomniejszanie grubości wymaganej płyty tylko po to, aby zmieścić podłogę pod drzwiami.

3. Zapotrzebowanie pomieszczenia na ciepło

Projektant instalacji powinien obliczyć straty ciepła każdego pomieszczenia. Niskoprofilowy system nie gwarantuje, że samodzielnie ogrzeje stary dom z nieocieplonymi ścianami, nieszczelnymi oknami albo stropem nad zimną piwnicą. Możliwą moc podłogi trzeba porównać z obliczonym zapotrzebowaniem.

Jeżeli wymagana moc przekracza możliwości dostępnej powierzchni grzewczej, rozwiązaniem może być termomodernizacja lub dodatkowy grzejnik. Nie należy kompensować dużych strat przez dowolne podnoszenie temperatury zasilania.

4. Straty ciepła w dół

Ograniczenie strat w dół jest szczególnie ważne nad piwnicą, przejazdem, garażem albo nieogrzewanym lokalem. Układ powinien uwzględniać izolację cieplną i akustyczną, ale jej grubości nie można dobierać w oderwaniu od poziomów drzwi, schodów i progów.

W niektórych budynkach korzystniejsze może być ocieplenie stropu od strony piwnicy. Taki wariant również wymaga sprawdzenia warunków technicznych, wilgotnościowych i przeciwpożarowych. Nie zawsze jest możliwy, zwłaszcza przy przebiegu instalacji pod sufitem lub ograniczonej wysokości pomieszczenia.

Jak policzyć rzeczywiste obciążenie stropu?

Najczęstszy błąd polega na odczytaniu z karty produktu masy jednego panelu i uznaniu jej za ciężar całej ogrzewanej podłogi. Przykładowy panel Siccus 16 waży około 1,13 kg/m², ale jest tylko jednym ze składników. Do obciążenia trzeba doliczyć lamele, rury wypełnione wodą, płyty rozkładające obciążenia, warstwy wyrównawcze, kleje, podkłady i posadzkę.

Każdą warstwę należy zapisać osobno w kg/m². Jeśli producent podaje gęstość materiału w kg/m³, masę powierzchniową można obliczyć przez pomnożenie gęstości przez grubość wyrażoną w metrach. Wynik dla nowych warstw trzeba następnie zestawić z obciążeniami istniejącymi i użytkowymi przyjętymi przez konstruktora.

Dla zobrazowania skali same płyty Knauf Brio 18 i Brio 23 ważą odpowiednio około 22 i 28 kg/m². Z kolei kompletna konstrukcja systemu Uponor Siccus w przykładowym wariancie z płytą gipsową 25 mm może ważyć około 25 kg/m². Są to wartości dotyczące określonych konfiguracji, a nie uniwersalne masy każdego systemu suchego.

Tradycyjna konstrukcja z jastrychem cementowym lub anhydrytowym może być wielokrotnie cięższa od systemu suchego. Duży udział w obciążeniu może mieć także wyrównanie. Każdy dodatkowy centymetr podsypki albo zaprawy na większej powierzchni ma znaczenie. Jeśli podłoże wymaga grubej korekty, należy ponownie przeanalizować technologię zamiast dosypywać materiał do oczekiwanego poziomu.

Producent płyt lub suchego jastrychu powinien określać dopuszczalną grubość wyrównania, układ połączeń i zakres obciążeń. Nie wolno tworzyć przypadkowego zestawu z elementów różnych systemów bez potwierdzenia ich kompatybilności.

System suchy czy mokry?

Na stropie drewnianym lub o ograniczonej nośności pierwszym rozpatrywanym wariantem powinien być wodny system suchy. Na stabilnym stropie betonowym częściej można rozważyć system cienkowarstwowy mokry, jeśli stara posadzka ma odpowiedni stan, a dodatkowa masa zaprawy została uwzględniona w ocenie.

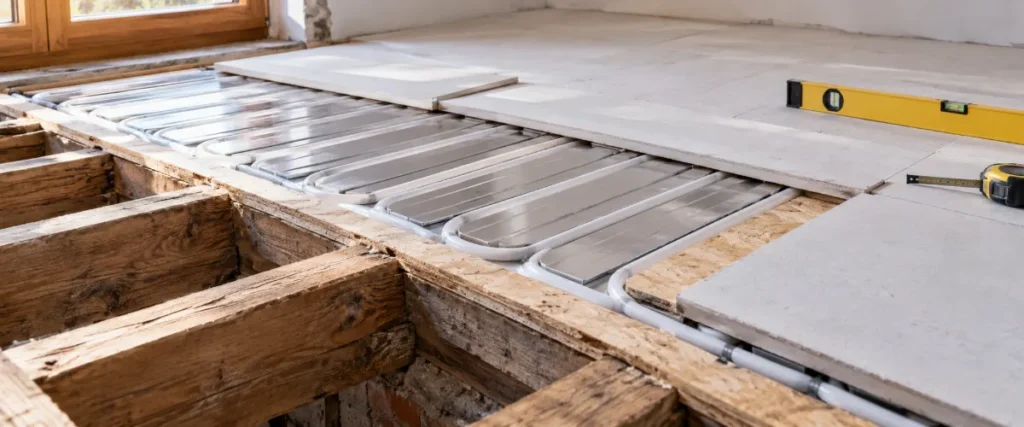

Sucha podłogówka na stropie drewnianym

System suchy składa się zwykle z profilowanych płyt, metalowych lameli rozprowadzających ciepło, rur oraz płyt stanowiących podłoże pod posadzkę. Nie każdy wariant wymaga identycznego układu, dlatego trzeba korzystać z dokumentacji konkretnego producenta.

KAN-therm TBS jest przykładem rozwiązania przeznaczonego między innymi do budownictwa drewnianego i remontów stropów o ograniczonej nośności. W typowym wariancie producent wskazuje płyty suchego jastrychu o łącznej grubości około 35–45 mm, dobierane do projektowanego obciążenia. Nie należy więc porównywać samej wysokości płyty systemowej z pełną zabudową innego rozwiązania.

Cienkowarstwowy system mokry na stropie betonowym

Stary strop betonowy nie zawsze wymaga skuwania wszystkich warstw. Jeśli podłoże jest stabilne, suche, nośne i ma odpowiednią przyczepność, można rozważyć system renowacyjny układany na istniejącej posadzce.

Uponor Minitec jest przykładem niskoprofilowego systemu mokrego stosowanego w renowacjach. Jest bardziej naturalnym kandydatem na stabilny strop betonowy niż na niezweryfikowany, pracujący strop drewniany. Warstwa zaprawy nadal ma określoną masę, a jej wykonanie wymaga odpowiedniego przygotowania podłoża. Ułożenie cienkiej zaprawy bezpośrednio na ruchomych deskach nie rozwiązuje problemu i grozi pęknięciami.

Jak zaplanować układ warstw?

Układ powinien pochodzić z jednego rozwiązania systemowego albo zostać zaprojektowany jako kompatybilny zestaw. Łączenie przypadkowej podsypki, dowolnej płyty budowlanej, panelu grzewczego i niesprawdzonego kleju może prowadzić do ugięć, pęknięć i problemów z przekazywaniem ciepła.

Typowy układ suchy może obejmować ustabilizowane poszycie, dopuszczoną warstwę wyrównującą, panel systemowy, lamele, rury i płyty rozkładające obciążenia. Dokładna kolejność zależy od systemu oraz rodzaju wykończenia. Panele laminowane, deska warstwowa, wykładzina i płytki mogą wymagać różnych warstw pośrednich.

• Podłoże: musi być nośne, suche i pozbawione kołysania.
• Równość: powinna mieścić się w tolerancjach określonych przez producenta paneli i płyt.
• Wyrównanie: należy wykonać materiałem dopuszczonym do danego systemu i w dozwolonej grubości.
• Płyty: ich typ i grubość dobiera się do obciążeń oraz rodzaju posadzki, a nie tylko do dostępnej wysokości.
• Dylatacje: muszą odpowiadać geometrii pomieszczenia i wymaganiom całego układu.
• Izolacja akustyczna: nie może powodować nadmiernego uginania warstw pod obciążeniem.
• Przejścia instalacyjne: trzeba zaplanować przed ułożeniem rur i zakryciem podłogi.

Podsypka wyrównująca nie służy do maskowania pracy desek. Przy dużych zapadnięciach korzystniejsza może być naprawa lub wypoziomowanie konstrukcji niż wypełnianie całej różnicy dodatkowym materiałem. Każdy taki wariant trzeba uwzględnić w zestawieniu masy.

Podłogówka na starym stropie krok po kroku

1. Zbierz dokumentację budynku. Poszukaj projektów, wcześniejszych ekspertyz i informacji o remontach, otworach oraz wymianie warstw podłogowych.
2. Zmierz pomieszczenia i poziomy. Zapisz powierzchnię, wysokości progów, rzędne schodów, poziomy sąsiednich podłóg oraz miejsce planowanego rozdzielacza.
3. Rozpoznaj konstrukcję stropu. Ustal materiał, rozpiętość, kierunek i rozstaw belek oraz układ istniejących warstw. Odkrywki trzeba wykonywać ostrożnie ze względu na możliwość występowania instalacji.
4. Oceń stan techniczny. Przy stropie drewnianym bez dokumentacji, widocznych ugięciach, drganiach, wilgoci, korozji lub śladach degradacji potrzebna jest ocena konstruktora.
5. Wykonaj niezbędne naprawy. Najpierw usuwa się przyczynę zawilgocenia, naprawia podpory, belki, wypełnienia i poszycie. Dopiero później można przygotowywać podłoże pod ogrzewanie.
6. Oblicz zapotrzebowanie na ciepło. Projektant instalacji powinien dobrać temperatury pracy, rozstaw rur, długości pętli, przepływy i sposób połączenia ze źródłem ciepła.
7. Porównaj kompletne warianty. Dla każdego systemu zapisz całkowitą wysokość, masę wszystkich warstw, wymagania dotyczące podłoża i dopuszczalne rodzaje posadzek.
8. Przygotuj i wyrównaj podłoże. Usuń luźne elementy i zastosuj wyłącznie rozwiązanie wyrównujące przewidziane w projekcie lub dokumentacji systemu.
9. Ułóż instalację zgodnie z projektem. Zachowaj przebieg pętli, rozstaw rur, strefy brzegowe, dylatacje i zasady mocowania elementów.
10. Wykonaj próbę szczelności. Wodny system trzeba sprawdzić przed zakryciem zgodnie z projektem i instrukcją producenta.
11. Zamontuj warstwę nośną i posadzkę. Użyj materiałów dopuszczonych do ogrzewania podłogowego i zachowaj wymagane czasy schnięcia lub sezonowania.
12. Uruchom instalację według procedury. Temperaturę zwiększa się zgodnie z wymaganiami systemu, zapraw i posadzki. Przepływy należy wyregulować na podstawie projektu.

Warto zachować zdjęcia odkrywek i przebiegu rur, pomiary wilgotności, projekt pętli, zestawienie warstw oraz protokół próby szczelności. Po zakryciu instalacji dokumentacja ułatwi bezpieczne wiercenie, diagnostykę i późniejsze prace remontowe.

Moc grzewcza i wybór posadzki

Lekki system suchy zwykle reaguje szybciej niż ogrzewanie zatopione w grubej wylewce, ale ma mniejszą bezwładność. Nie oznacza to automatycznie większej mocy. Na wydajność wpływają między innymi rozstaw rur, temperatura wody, budowa panelu, opór warstw wykończeniowych i dostępna powierzchnia grzewcza.

Orientacyjne maksymalne temperatury powierzchni stosowane w projektowaniu na podstawie wytycznych związanych z PN-EN 1264 wynoszą 29°C w strefie stałego przebywania ludzi, 33°C w łazienkach i 35°C w strefach brzegowych. Są to wartości graniczne przyjmowane do projektowania, a nie zalecane codzienne nastawy.

Jeśli obliczona moc z dostępnej powierzchni jest za mała, rozwiązaniem może być ograniczenie strat ciepła albo zastosowanie dodatkowego grzejnika. Zagęszczanie rur i podnoszenie temperatury ma granice wynikające z komfortu, rodzaju posadzki i parametrów źródła ciepła.

Posadzka musi być dopuszczona przez producenta do stosowania na ogrzewaniu podłogowym. Dla wykończenia wraz z podkładem często przyjmuje się maksymalny opór cieplny 0,15 m²K/W, ale pierwszeństwo mają wymagania producenta konkretnego systemu oraz posadzki. Gruby podkład pod panele, drewno o wysokim oporze cieplnym lub masywny dywan mogą ograniczyć oddawanie ciepła.

Sekcja decyzyjna: który wariant wybrać?

Wybierz system suchy jako punkt wyjścia, gdy strop jest drewniany, trzeba ograniczyć masę albo nie ma miejsca na tradycyjny jastrych. Warunkiem pozostaje stabilne podłoże, sprawdzona nośność i kompletny układ warstw dobrany do planowanej posadzki.

Rozważ system cienkowarstwowy mokry, gdy strop betonowy jest stabilny, suchy i nośny, a istniejące podłoże spełnia wymagania dotyczące przyczepności oraz równości. Do obciążenia trzeba doliczyć pełną masę zaprawy i wykończenia.

Nie wybieraj jeszcze systemu, gdy konstrukcja jest nieznana, podłoga drga, deski się kołyszą, widoczne są pęknięcia, wilgoć, korozja albo ślady owadów i grzybów. W takiej sytuacji pierwszym etapem jest diagnoza i naprawa.

Nie zakładaj, że podłogówka wystarczy jako jedyne ogrzewanie, jeśli budynek jest słabo ocieplony. Najpierw trzeba porównać zapotrzebowanie pomieszczeń z mocą możliwą do uzyskania przy bezpiecznych temperaturach powierzchni.

Jeżeli dopiero rozstrzygasz rodzaj instalacji, różnice między rozwiązaniami opisuje poradnik ogrzewanie podłogowe elektryczne czy wodne. Przy starym stropie niezależnie od sposobu zasilania nadal trzeba sprawdzić konstrukcję, wysokość i układ warstw.

Co można zrobić samodzielnie, a co zlecić?

Inwestor może samodzielnie zinwentaryzować pomieszczenia, zmierzyć poziomy, zebrać dokumentację, sfotografować odkrywki i przygotować zestawienie planowanych materiałów. Może także porównać wysokość oraz deklarowaną masę kompletnych wariantów systemowych.

Nie należy samodzielnie rozstrzygać nośności starego stropu ani dobierać hydrauliki instalacji na podstawie ogólnej tabeli. Konstruktor jest potrzebny szczególnie wtedy, gdy strop jest drewniany i nie ma dokumentacji, występują wyraźne ugięcia lub drgania, widoczne są pęknięcia, ślady wilgoci, grzybów, owadów, nadpalenia albo korozja stalowych belek. Jego ocena jest również istotna przy planowaniu ciężkich warstw, płytek, kamienia, wanny lub masywnej zabudowy.

Projektant instalacji powinien sprawdzić zapotrzebowanie na ciepło, temperatury pracy, rozstaw i długość pętli, wymagane przepływy oraz współpracę z istniejącym źródłem ciepła. Przed zakryciem wodnego systemu konieczna jest próba szczelności wykonana zgodnie z instrukcją producenta.

Prace trzeba wstrzymać, jeśli po odsłonięciu podłogi ujawnią się uszkodzone końce belek, wilgoć, luźne deski albo skorodowane elementy stalowe. Najpierw naprawia się konstrukcję i usuwa przyczynę zawilgocenia.

Jeżeli remont obejmuje ingerencję lub wzmocnienie elementów konstrukcyjnych, może zostać zakwalifikowany inaczej niż zwykła wymiana podłogi. W budynku wielorodzinnym, zabytkowym lub objętym ochroną trzeba przed rozpoczęciem robót sprawdzić wymagane procedury i uzgodnienia ze wspólnotą, zarządcą, a w odpowiednich przypadkach także z konserwatorem. Wyjaśnienia dotyczące remontu i przebudowy publikuje Główny Urząd Nadzoru Budowlanego.

Decyzję o montażu podłogówki na starym stropie należy zacząć od rozpoznania konstrukcji, pomiaru poziomów i obliczenia zapotrzebowania na ciepło. Dla każdego wariantu trzeba zestawić pełną wysokość i masę warstw. Na zdrowym stropie drewnianym zwykle najlepszym punktem wyjścia będzie system suchy. Stabilny strop betonowy pozwala dodatkowo rozważyć system cienkowarstwowy mokry. Jeśli podłoże drga, jest wilgotne albo ma nieznaną budowę, prace należy zatrzymać do czasu diagnozy i naprawy.
