Oparcie nadproża: ile centymetrów na każdą stronę otworu?

Oparcie nadproża najczęściej wynosi od 9 do 25 cm na każdą stronę otworu. Dokładnej wartości nie można jednak ustalić wyłącznie na podstawie szerokości okna lub drzwi. Decydują przede wszystkim projekt konstrukcyjny, aktualna karta techniczna konkretnego nadproża, materiał ściany oraz obciążenia występujące nad otworem. Odpowiednia długość podparcia jest ważna, ale sama nie przesądza jeszcze o nośności całego rozwiązania.

Ile powinno wynosić oparcie nadproża?

W popularnych systemach nadprożowych spotyka się oparcie od około 9 do 25 cm z lewej i prawej strony otworu. Nie jest to jednak uniwersalny przedział, z którego można dowolnie wybrać wartość. Wymagane oparcie wynika z dokumentacji dokładnie określonego produktu i może zależeć między innymi od długości belki, materiału muru oraz sposobu obciążenia ściany.

Jeżeli producent podaje oparcie 20 cm, zasadniczo oznacza to 20 cm na każdej stronie otworu, a nie 20 cm łącznie. Do szerokości otworu trzeba więc dodać łącznie 40 cm. Ta zasada ma istotne znaczenie przy zamawianiu elementu, ponieważ błędne podzielenie wymaganego oparcia na dwie strony prowadzi do wyboru zbyt krótkiej belki.

Spotykane wartości 10, 12,5, 15, 20 i 25 cm nie są zamienne. Przykładowo Leier L19/9 wymaga 9 cm oparcia na murze ceramicznym, silikatowym lub wykonanym z betonu kruszywowego, ale na murze z autoklawizowanego betonu komórkowego wymaganie wzrasta do 12 cm. Z kolei wybrane prefabrykaty Ytong YN wymagają 20 albo 25 cm oparcia, zależnie od wariantu.

Przy doborze trzeba odróżnić trzy pojęcia:

• minimalne oparcie systemowe, czyli najmniejszą długość podparcia dopuszczoną przez producenta dla określonego produktu i przewidzianych warunków zastosowania,
• oparcie wymagane obliczeniowo, które wynika z obciążeń i nośności muru, a w konkretnym budynku może być większe od minimum systemowego,
• długość nadproża, czyli sumę szerokości otworu w świetle oraz obu odcinków oparcia.

Spełnienie minimalnej długości podparcia nie potwierdza jeszcze, że wybrana belka ma wystarczającą nośność. Równocześnie należy sprawdzić maksymalną szerokość przekrywanego otworu, dopuszczalne obciążenie wariantu, liczbę belek oraz sposób ich współpracy z murem.

Jak prawidłowo mierzyć oparcie po obu stronach otworu?

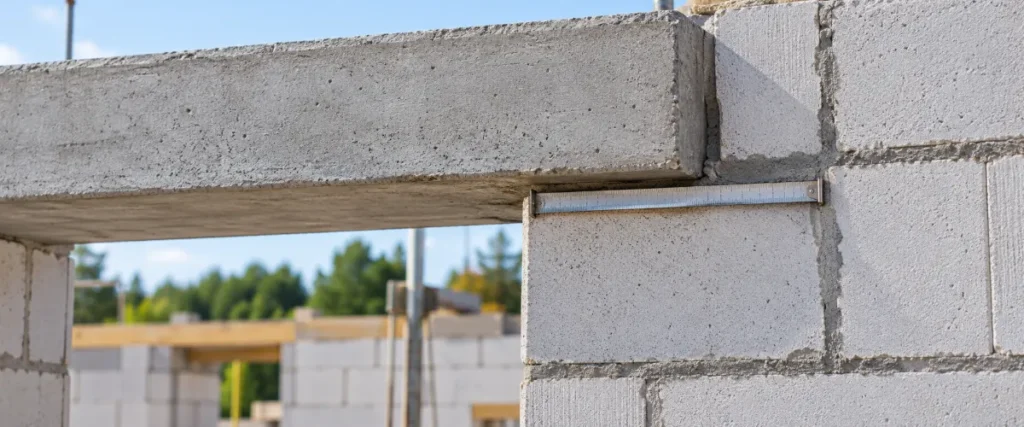

Oparcie mierzy się poziomo od pionowej krawędzi otworu do końca belki, osobno po lewej i prawej stronie. Jeżeli otwór ma 120 cm w świetle, a belka o długości 160 cm została ułożona symetrycznie, oparcie wynosi po 20 cm z każdej strony.

Pomiar trzeba wykonać po obu stronach. Przesunięcie belki może spowodować, że zamiast projektowanych 20 cm powstanie 25 cm oparcia po jednej stronie i tylko 15 cm po drugiej. Dłuższy odcinek podparcia nie wyrównuje automatycznie niedoboru po przeciwnej stronie.

Nie wystarczy również zmierzyć samego fragmentu belki schowanego w murze. Podparcie musi przypadać na równą, nośną i prawidłowo wykonaną część ściany. Jeżeli końcówka prefabrykatu leży częściowo na uszkodzonym pustaku, luźnym fragmencie muru albo niedomurowanym narożniku, rzeczywiste warunki podparcia są gorsze, niż wynikałoby z pomiaru taśmą.

Jak obliczyć wymaganą długość nadproża?

Wstępną długość elementu można obliczyć według prostego wzoru:

Długość nadproża = szerokość otworu w świetle + 2 × wymagane oparcie

Dla otworu o szerokości 120 cm i wymaganego oparcia po 20 cm wynik wynosi 160 cm. Jeżeli otwór ma 150 cm, a dokumentacja wymaga po 25 cm podparcia, minimalna długość geometryczna wynosi 200 cm.

Wzór nie służy do ustalania wymaganej wartości oparcia. Tę wartość trzeba najpierw odczytać z projektu i dokumentacji produktu. Obliczenie pozwala dopiero później ustalić, jak długa powinna być belka, aby po obu stronach pozostała odpowiednia powierzchnia podparcia.

Podane obliczenia są wyłącznie przykładami użycia wzoru. Nie tworzą zasady, według której otwór o określonej szerokości zawsze wymaga takiego samego oparcia. Dwa nadproża przekrywające identyczne otwory mogą mieć odmienne wymagania ze względu na konstrukcję prefabrykatu, materiał ściany i obciążenie.

Wynik określa minimalną długość geometryczną, ale nie stanowi kompletnego doboru konstrukcyjnego. Należy jeszcze znaleźć dostępny wariant systemowy, który może przekryć dany otwór i ma odpowiednią nośność. Belka może być wystarczająco długa, a jednocześnie nieodpowiednia z powodu obciążenia stropem, wieńcem, dachem albo ścianą wyższej kondygnacji.

Nie należy też stosować zasady, według której oparcie ma wynosić 1/10 rozpiętości. Taka reguła nie potwierdza zgodności z dokumentacją konkretnego prefabrykatu i pomija między innymi nośność miejscową muru.

Jakie wartości podają producenci nadproży?

Dokumentacje systemowe pokazują, dlaczego nie można przyjąć jednej wartości dla wszystkich nadproży. Różnice występują nie tylko między producentami, lecz także pomiędzy seriami jednej marki, długościami elementów oraz materiałami ściennymi.

Tabela pokazuje skalę różnic, ale nie zastępuje aktualnej karty technicznej. Przed zakupem trzeba sprawdzić pełne oznaczenie produktu. Sama marka, długość handlowa albo ogólne określenie typu „nadproże ceramiczne” nie wystarczą do ustalenia parametrów konstrukcyjnych.

Szczególnej uwagi wymaga Porotherm 23.8. Aktualny katalog systemowy wskazuje minimalne oparcie 125 mm i jednocześnie przypisuje poszczególnym wariantom nośności oraz maksymalne szerokości otworów. W starszych wytycznych projektowych występowały także wartości 200 i 250 mm dla większych otworów. Takiej rozbieżności nie należy rozstrzygać na budowie przez wybranie wygodniejszej tabeli. Podstawą powinny być projekt danego budynku i aktualna dokumentacja dokładnie zastosowanego wariantu.

Dlaczego odpowiednia liczba centymetrów nie gwarantuje nośności?

Końce nadproża przekazują obciążenie na stosunkowo niewielkie fragmenty ściany. Jeżeli powierzchnia podparcia jest za krótka, nierówna albo osłabiona, wzrasta nacisk miejscowy na bloczek lub pustak. Może to prowadzić do kruszenia materiału pod belką, zarysowania stref przy narożnikach otworu, przemieszczenia elementu, a w skrajnym przypadku do utraty podparcia.

Na pracę nadproża wpływa nie tylko szerokość otworu. Znaczenie mają również:

• materiał, grubość i stan ściany,
• nośność miejscowa bloczków lub pustaków,
• wytrzymałość i stan spoin,
• liczba belek oraz sposób ich ułożenia,
• rodzaj nadproża: kompletne, zespolone, monolityczne albo stalowe,
• wysokość i układ muru nad otworem,
• oparcie stropu, wieńca, podciągu lub innej belki,
• obciążenia od dachu i wyższych kondygnacji,
• wymagane podparcie montażowe i warunki jego usunięcia.

Dwa otwory o szerokości 150 cm mogą więc wymagać różnych rozwiązań. Nad pierwszym może znajdować się tylko niewysoki fragment ściany, a nad drugim strop i murowana ściana piętra. Taka sama długość oparcia nie zapewnia w obu przypadkach tej samej nośności.

Powierzchnia pod prefabrykatem powinna być równa, nośna i przygotowana zgodnie z instrukcją systemu. Nie należy wyrównywać jej przypadkowymi odłamkami pustaków, klinami ani luźnymi podkładkami. Punktowy kontakt ogranicza efektywną powierzchnię podparcia i zwiększa miejscowe naprężenia.

Znaczenie ma również położenie podpory względem końca ściany. Nawet odpowiednia liczba centymetrów może nie wystarczyć, jeśli belka kończy się przy osłabionym narożniku, sąsiednim otworze albo niedostatecznie przewiązanym fragmencie muru. W takich warunkach rozwiązanie powinno zostać sprawdzone indywidualnie.

Dobór długości nadproża krok po kroku

Zakup belki wyłącznie na podstawie szerokości okna lub drzwi jest błędem. Wymiar stolarki nie musi odpowiadać konstrukcyjnemu światłu otworu, a długość handlowa produktu nie informuje jeszcze o jego dopuszczalnym obciążeniu.

1. Odczytaj rozwiązanie z projektu. Sprawdź typ nadproża, jego przekrój, liczbę belek, długość i wymagane oparcie. Nie zamieniaj samodzielnie produktu na element podobny wymiarowo.
2. Zmierz konstrukcyjne światło otworu. Potrzebna jest odległość pomiędzy krawędziami muru, a nie szerokość zamawianego okna lub drzwi.
3. Ustal materiał ściany. Rozróżnij ceramikę, silikat, beton komórkowy i beton kruszywowy. Ten sam typ belki może wymagać innego podparcia zależnie od podłoża.
4. Sprawdź pełne oznaczenie nadproża. Porównaj serię, wysokość, szerokość, długość oraz wariant z aktualną dokumentacją producenta.
5. Odczytaj wymagane oparcie jednej strony. Nie dziel tej wartości na lewą i prawą podporę. Wymaganie 20 cm oznacza po 20 cm po obu stronach.
6. Oblicz minimalną długość geometryczną. Do szerokości otworu dodaj dwa wymagane odcinki oparcia.
7. Zweryfikuj maksymalną szerokość otworu. Długość całkowita elementu nie jest równoznaczna z dopuszczalną rozpiętością.
8. Porównaj nośność z projektem. Uwzględnij obciążenia od muru, stropu, wieńca, dachu i wyższych kondygnacji.
9. Sprawdź miejsce na obie podpory. Ma to szczególne znaczenie przy narożnikach, skrzyżowaniach ścian i otworach położonych blisko siebie.
10. Potwierdź sposób osadzenia. Sprawdź wymaganą zaprawę, układ kilku belek oraz zasady stosowania podpór montażowych.

Jeżeli obliczona długość wypada pomiędzy dostępnymi wariantami, należy wybrać element systemowy, który zapewnia wymagane oparcie, dopuszczalną rozpiętość i odpowiednią nośność. Decyzja powinna być zgodna z projektem. Nie wolno samodzielnie skracać prefabrykatu, jeżeli producent wyraźnie nie dopuszcza takiej obróbki. Cięcie może naruszyć zbrojenie, otulinę albo strefę zakotwienia.

Kiedy wystarczy dokumentacja, a kiedy potrzebny jest konstruktor?

W nowym budynku wykonywanym zgodnie z kompletnym projektem podstawą jest porównanie rozwiązania projektowego z aktualną kartą techniczną produktu. Jeżeli typ muru, szerokość otworu, obciążenie oraz wariant nadproża odpowiadają dokumentacji, nie należy samodzielnie zmieniać długości, liczby belek ani rodzaju elementu.

Kiedy można oprzeć wybór na projekcie i karcie produktu?

• otwór jest wykonywany w nowym murze zgodnie z projektem,
• zastosowano przewidziany materiał ścienny i właściwą zaprawę,
• pełne oznaczenie produktu odpowiada zestawieniu projektowemu,
• po obu stronach otworu jest miejsce na wymagane podparcie,
• mur pod końcami belki jest równy, nieuszkodzony i wykonany zgodnie z systemem,
• nie wprowadzono zmian w układzie stropu, wieńca, dachu ani ścian wyższej kondygnacji.

Kiedy należy wezwać konstruktora?

• otwór ma być wykonany lub poszerzony w istniejącej ścianie nośnej,
• nie wiadomo, co obciąża ścianę nad otworem,
• nad otworem opiera się strop, belka, podciąg, wieniec albo ściana wyższej kondygnacji,
• mur jest stary, spękany, mieszany, zawilgocony lub ma osłabione spoiny,
• wymagane oparcie nie mieści się przy narożniku, skrzyżowaniu ścian lub sąsiednim otworze,
• planowane jest nadproże stalowe, monolityczne albo inne niż przewidziane w projekcie,
• rzeczywiste oparcie jest krótsze niż w projekcie lub karcie technicznej,
• pod podporą widać kruszenie muru, a od narożników otworu biegną ukośne rysy,
• nadproże jest widocznie ugięte albo przesunęło się względem podpory.

Wykonanie otworu w istniejącej ścianie nośnej nie polega tylko na wstawieniu odpowiednio długiej belki. Trzeba ustalić przekrój elementu, długość podparcia, sposób przejęcia obciążeń, kolejność robót oraz tymczasowe podparcie konstrukcji. Kucie bez zaprojektowanego zabezpieczenia może spowodować osiadanie i zarysowanie muru jeszcze przed zamontowaniem docelowego nadproża.

Informacje wykonawcze znajdziesz w poradniku jak zrobić nadproże nad oknem. W przypadku ściany nośnej instrukcja montażu nie zastępuje jednak obliczeń ani rozwiązania przygotowanego przez konstruktora.

Najczęstsze błędy i objawy uszkodzeń

Jednym z najpoważniejszych błędów jest skrócenie podpory w celu dopasowania zbyt krótkiej belki. Jeżeli zamiast wymaganych 20 cm nadproże opiera się tylko na 12 cm, obciążenie jest przekazywane na mniejszą powierzchnię muru. Zwiększa to ryzyko miejscowego kruszenia pustaków lub bloczków.

Równie niebezpieczne jest zastosowanie prawidłowej długości na słabym podłożu. Pęknięty bloczek, niedopełniona spoina albo podparcie przypadające na uszkodzoną krawędź pustaka mogą ulec miejscowemu zgnieceniu. Belka nadal wygląda wtedy na odpowiednio długą, lecz efektywna powierzchnia przenosząca obciążenie jest za mała.

Do typowych błędów należą także:

• traktowanie podanej wartości oparcia jako sumy dla obu stron,
• dobór belki wyłącznie według szerokości otworu, bez kontroli nośności,
• łączenie przypadkowych elementów pochodzących z różnych systemów,
• zamiana produktu projektowego na podobny wymiarowo bez sprawdzenia parametrów,
• oparcie końca belki zbyt blisko wolnej lub osłabionej krawędzi ściany,
• nieuwzględnienie różnic między betonem komórkowym, ceramiką i silikatem,
• zastosowanie przypadkowych podkładek w celu wyrównania powierzchni,
• usunięcie podpór montażowych wcześniej, niż przewiduje technologia systemu,
• samodzielne przyjmowanie wymiarów dla nadproża stalowego lub monolitycznego.

Niepokojące objawy to ukośne rysy wychodzące z narożników okna lub drzwi, pęknięcia w strefie końca belki, kruszenie elementów murowych, odspajanie tynku oraz widoczne ugięcie nadproża. Takich uszkodzeń nie należy maskować masą szpachlową przed ustaleniem przyczyny. Jeżeli problem ma charakter konstrukcyjny, powierzchniowa naprawa nie przywróci prawidłowego podparcia, a dodatkowo utrudni obserwację rozwoju rysy.

Najpierw ustal dokładny typ nadproża i odczytaj wymagane podparcie z projektu oraz aktualnej karty produktu. Następnie dodaj dwa odcinki oparcia do szerokości otworu i sprawdź, czy wybrany wariant spełnia wymagania dotyczące nośności oraz maksymalnej rozpiętości. Jeśli otwór znajduje się w istniejącej ścianie nośnej, mur jest uszkodzony albo brakuje miejsca na pełne podparcie, rozwiązanie powinien określić konstruktor.
