Jak zrobić nadproże nad oknem i prawidłowo dobrać oparcie

To, jak zrobić nadproże nad oknem, zależy nie tylko od szerokości otworu. Trzeba uwzględnić konstrukcję i grubość ściany, materiał muru, obciążenia od wyższych kondygnacji, stropu lub dachu, rodzaj nadproża, szerokość podpór oraz sposób ograniczenia mostka cieplnego. W nowo wznoszonej ścianie nadproże wykonuje się zgodnie z projektem konstrukcyjnym i instrukcją konkretnego systemu. Wykucie lub poszerzenie otworu w istniejącej ścianie wymaga natomiast oceny konstruktora, zaprojektowania podparcia tymczasowego i ustalenia bezpiecznej kolejności robót.

Od czego zacząć wykonanie nadproża nad oknem?

Nadproże przejmuje obciążenia znajdujące się nad otworem i przekazuje je na mur po jego lewej i prawej stronie. Musi więc mieć odpowiednią nośność, prawidłową długość oraz stabilne strefy oparcia. Nawet właściwie dobrana belka nie będzie pracowała zgodnie z założeniami, jeśli zostanie ułożona na spękanym bloczku, nierównej spoinie albo zbyt wąskim filarku.

Podstawą jest projekt konstrukcyjny. Nie istnieje uniwersalny przekrój belki, zestaw prętów, klasa betonu ani długość oparcia odpowiednia dla wszystkich domów. Szerokość okna to tylko jeden z parametrów. Znaczenie mają także materiał i grubość ściany, obciążenie od muru nad otworem, położenie stropu, więźby lub wieńca, odległość otworu od narożnika oraz wytrzymałość muru pod końcami belki.

Prawidłowa kolejność polega na wybraniu rozwiązania przewidzianego w projekcie, sprawdzeniu dokumentacji konkretnego systemu, a następnie dopasowaniu długości i sposobu montażu. Kupowanie prefabrykatu wyłącznie na podstawie szerokości otworu odwraca tę kolejność. Może się wtedy okazać, że belka ma zbyt małą nośność, nie zapewnia wymaganego oparcia albo wymaga nadmurówki i podpór, których wykonawca nie przewidział.

Nowa ściana i istniejący budynek wymagają innej procedury

Nadproże podczas wznoszenia nowego muru

W nowo budowanym domu rodzaj nadproża powinien być opisany w projekcie konstrukcyjnym. Przed montażem trzeba skontrolować szerokość otworu, poziom planowanego spodu belki, długość elementu, liczbę prefabrykatów potrzebnych do wypełnienia grubości ściany, orientację montażową, wymagane podparcie oraz układ izolacji cieplnej.

Zmiana rozwiązania wymaga konsultacji z projektantem. Nie można automatycznie zastąpić nadproża monolitycznego prefabrykatem ani jednej belki systemowej podobnie wyglądającym elementem innego producenta. Różnić mogą się nośność, układ zbrojenia, długość oparcia, sposób współpracy z nadmurówką i wymagania dotyczące podpór montażowych.

Nowy lub poszerzany otwór w istniejącej ścianie

Znacznie większe ryzyko wiąże się z wykonaniem nowego otworu albo poszerzeniem istniejącego. W ścianie nośnej nie wolno najpierw wykuć całego otworu, a dopiero później próbować wstawić belki. Usunięcie muru może spowodować przemieszczenie wyższych partii ściany, zarysowanie stropu, uszkodzenie instalacji lub miejscową utratę stateczności.

Konstruktor powinien najpierw rozpoznać układ budynku i ustalić, co obciąża ścianę nad planowanym otworem. Następnie określa sposób tymczasowego przejęcia obciążeń, rozmieszczenie podpór, kolejność wykonywania bruzd, montaż belek, zakres rozbiórki i moment usunięcia podparcia. Szczególnej ostrożności wymagają roboty pod obciążonym stropem, przy szerokich przeszkleniach oraz w murach starych, spękanych lub wykonanych z różnych materiałów.

Powiększenie otworu w przegrodzie zewnętrznej albo ingerencja w element konstrukcyjny nie jest zwykłą wymianą okna. W zależności od zakresu roboty mogą zostać zakwalifikowane jako remont lub przebudowa i wymagać odpowiedniej procedury formalnej. Wyjaśnienia dotyczące kwalifikacji robót publikuje Główny Urząd Nadzoru Budowlanego. Dla konkretnego budynku podstawą powinny być jednak oględziny, dokumentacja techniczna i ocena projektanta.

Rodzaje nadproży nad oknem

Nadproże może być wykonane z prefabrykowanych belek, żelbetu formowanego na budowie, kształtek U wypełnianych betonem albo belek stalowych. Wybór zależy od systemu murowego, grubości ściany, rozpiętości, obciążeń i geometrii otworu. Nie należy łączyć zaleceń przeznaczonych dla różnych technologii.

Porotherm 23.8 jest przykładem wysokiej belki ceramiczno-żelbetowej. Producent deklaruje dla niej samonośność, brak konieczności wykonywania nadmurówki i brak potrzeby stosowania podpór montażowych. Jest to cecha tego rozwiązania, a nie wszystkich prefabrykatów.

Porotherm 11.5 należy do innej grupy. Belki tworzą kompletne nadproże we współpracy z nadmurówką albo nadbetonem. Podobnie prefabrykowane belki typu L, takie jak Leier L19/9, trzeba stosować zgodnie z instrukcją dotyczącą danej odmiany i schematu obciążenia. Zbrojone belki nadprożowe H+H są natomiast przeznaczone do systemowych ścian z betonu komórkowego i współpracują z nadmurówką. Przykłady te pokazują różnice technologiczne, a nie ranking produktów.

Jak dobrać długość belki i oparcie nadproża?

Geometrię belki można wstępnie sprawdzić według wzoru: długość belki = szerokość otworu + lewe oparcie + prawe oparcie. Kluczowe jest jednak ustalenie wartości obu odcinków oparcia. Nie należy przyjmować automatycznie, że każde nadproże ma zachodzić na mur po 20 lub 25 cm.

Wymagania różnią się zależnie od produktu i materiału ściany. Dla belki Leier L19/9 producent podaje minimalne oparcie 90 mm na murze ceramicznym, silikatowym lub z betonu kruszywowego oraz 120 mm na murze z autoklawizowanego betonu komórkowego. W wytycznych dla Porotherm 23.8 wskazano oparcie nie mniejsze niż 125 mm przy otworach do 1,5 m, 200 mm przy otworach od 1,5 do 1,85 m oraz 250 mm przy otworach szerszych niż 1,85 m.

Podanych wartości nie wolno stosować do innych prefabrykatów, kształtek U ani nadproży monolitycznych. Służą wyłącznie jako dowód, że jedna uniwersalna długość oparcia nie istnieje. Ostateczną wartość trzeba odczytać z projektu i aktualnej dokumentacji wybranego produktu.

Jeżeli przykładowy otwór ma 1500 mm szerokości, a dokumentacja konkretnego rozwiązania wymaga po 125 mm oparcia z każdej strony, geometryczna długość belki wynosi 1750 mm. Nie oznacza to jeszcze, że można taką belkę zamówić bez dalszej kontroli. Trzeba potwierdzić dostępność odpowiedniej długości, dopuszczalną szerokość otworu, nośność, orientację montażową, liczbę elementów oraz zgodność z materiałem i grubością ściany.

Docisk muru pod końcami belki

Oparcie nie może być oceniane wyłącznie przez pomiar jego długości. Końce nadproża przekazują na mur reakcje podporowe, dlatego znaczenie ma również wytrzymałość bloczków lub pustaków i jakość wykonania strefy podporowej. Przy dużych obciążeniach projektant może przewidzieć większą powierzchnię podparcia, poduszkę betonową, pełny element murowy albo inne lokalne wzmocnienie.

Nie należy opierać belki na uszkodzonym bloczku, cienkim odłamku pustaka, luźnym klinie ani przypadkowo uzupełnionej szczelinie. Jeżeli strefa podparcia jest za wąska, spękana lub nie mieści się w wymaganiach producenta, problem powinien rozwiązać projektant. Samowolne zmniejszenie oparcia po to, aby wykorzystać kupiony prefabrykat, nie jest dopuszczalnym rozwiązaniem.

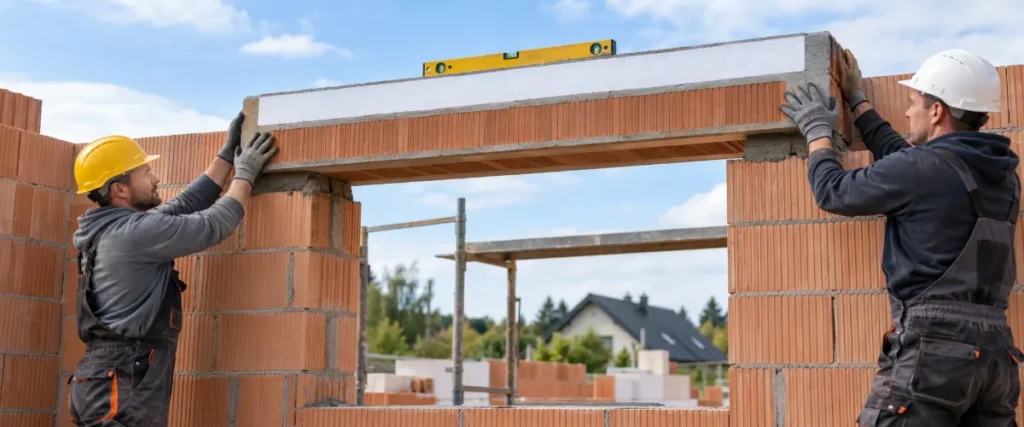

Montaż prefabrykowanego nadproża krok po kroku

Poniższa procedura dotyczy wysokiej belki prefabrykowanej montowanej podczas wznoszenia nowej ściany. Nie zastępuje instrukcji producenta. Rodzaj zaprawy, orientacja belki, sposób podnoszenia, liczba elementów oraz wymagania dotyczące podpór trzeba sprawdzić dla konkretnego systemu.

1. Porównaj wymiary z projektem. Zmierz światło otworu, szerokość filarków, grubość ściany oraz poziom planowanego spodu belki. Odchyłki należy skorygować przed montażem, a nie przez późniejsze podkuwanie prefabrykatu.
2. Sprawdź oznaczenie produktu. Zweryfikuj symbol, długość, odmianę, wymaganą liczbę belek i ich orientację. Element podobny wizualnie nie musi mieć takich samych parametrów.
3. Przygotuj strefy oparcia. Usuń pył, luźne fragmenty i resztki zaprawy. Powierzchnie powinny być stabilne, pełne, równe i znajdować się na tej samej wysokości.
4. Wykonaj warstwę przewidzianą przez system. Może to być odpowiednia zaprawa wyrównująca. Nie należy zastępować jej pianą montażową, drewnianymi klinami ani odłamkami bloczków.
5. Ustaw belki we właściwej pozycji. Ciężkie prefabrykaty trzeba przenosić zespołowo lub mechanicznie, zgodnie z wymaganiami dotyczącymi transportu i punktów chwytu. Nie wolno zrzucać elementów ani opierać ich chwilowo na niestabilnym murze.
6. Skontroluj poziom i długość oparcia. Zmierz osobno lewy i prawy odcinek podparcia. Sprawdź także położenie względem obu lic ściany i pozostawione miejsce na izolację.
7. Wykonaj elementy uzupełniające. Zamontuj kolejne belki, ocieplenie, podpory, nadmurówkę lub nadbeton, jeżeli wymaga tego projekt albo instrukcja systemu.
8. Kontynuuj murowanie zgodnie z technologią. Nie obciążaj układu wcześniej, niż dopuszcza to dokumentacja. Podpór nie wolno usuwać na podstawie przypadkowego terminu przyjętego na budowie.

Gotowych belek nie należy samodzielnie skracać, przewiercać ani podkuwać pod przewody, prowadnice lub skrzynkę rolety. Takie działanie może przeciąć zbrojenie, zmniejszyć otulinę albo uszkodzić strefę zakotwienia. Kolizje powinny zostać rozwiązane na etapie projektu detalu, zanim prefabrykat zostanie zamówiony.

Nadproże monolityczne i kształtki U

Stabilne deskowanie i podparcie

Nadproże monolityczne pozwala dostosować geometrię do nietypowego otworu, wykonać szerokie przeszklenie albo połączyć belkę z wieńcem. Wymaga jednak projektu określającego przekrój, układ prętów i strzemion, zakotwienie, klasę betonu, otulinę oraz sposób połączenia z pozostałą konstrukcją. Nie należy dobierać zbrojenia na podstawie zdjęcia podobnego budynku.

Deskowanie musi przenieść ciężar świeżej mieszanki, zbrojenia oraz osób wykonujących betonowanie. Spód formy powinien być szczelny, wypoziomowany i podparty stemplami ustawionymi na stabilnym podłożu. Stempel oparty na luźnym pustaku, gruzie albo nieutwardzonym gruncie może osiąść i spowodować zmianę geometrii belki przed związaniem betonu.

Zbrojenie, betonowanie i pielęgnacja

Zbrojenie układa się dokładnie według projektu, na dystansach zapewniających wymaganą otulinę. Pręty nie mogą leżeć bezpośrednio na deskowaniu ani być wciskane w ścianki kształtek. Mieszankę betonową należy podawać bez rozsegregowania, dokładnie wypełnić przestrzeń między prętami i właściwie zagęścić. Po betonowaniu trzeba prowadzić pielęgnację ograniczającą zbyt szybkie wysychanie.

Nie istnieje jeden bezpieczny termin usunięcia deskowania i stempli, taki jak zawsze po siedmiu dniach. Decydują o nim wymagania projektu, temperatura, rodzaj konstrukcji, skład mieszanki, pielęgnacja oraz rzeczywisty przyrost wytrzymałości betonu. Zbyt wczesne usunięcie podparcia może wywołać nadmierne ugięcie i rysy, których zaszpachlowanie nie usunie.

Kształtki U nie są gotowym nadprożem

Kształtki U z betonu komórkowego lub ceramiki upraszczają wykonanie boków belki, ale są jedynie szalunkiem traconym. Element nośny powstaje dopiero po ułożeniu zaprojektowanego zbrojenia, wypełnieniu kształtek betonem i osiągnięciu wymaganej wytrzymałości. Na czas robót układ powinien być podparty w sposób przewidziany w projekcie lub instrukcji systemowej.

Jak ograniczyć mostek cieplny i pęknięcia wokół okna?

Żelbetowe i stalowe nadproże ma zwykle gorszą izolacyjność cieplną niż otaczający je mur z ceramiki poryzowanej albo betonu komórkowego. Pozostawienie belki bez odpowiedniego docieplenia może obniżyć temperaturę wewnętrznej powierzchni górnego ościeża. Skutkiem jest chłodny pas nad oknem, większa strata ciepła, a w niekorzystnych warunkach także kondensacja pary wodnej i rozwój pleśni.

Układ izolacji musi wynikać z przekroju całej ściany. W murze dwuwarstwowym ciągłość ochrony cieplnej zapewnia przede wszystkim zewnętrzna warstwa ocieplenia, pod warunkiem że ma odpowiednią grubość i nie zostanie lokalnie przerwana. W ścianie jednowarstwowej stosuje się systemowy układ belek i wkładki termoizolacyjnej. Nie wolno jednak zmniejszać wymaganego przekroju nośnego tylko po to, aby zmieścić grubszą izolację.

Detal nadproża trzeba skoordynować z montażem okna, ociepleniem ościeża oraz ewentualną skrzynką rolety. Skrzynka nie może być osadzona kosztem podkucia prefabrykatu. Jeśli ma się znajdować w grubości ściany, jej położenie, podparcie i wpływ na izolację powinny zostać uwzględnione przed wykonaniem konstrukcji.

Rysy mogą powstawać również pod oknem. W strefie podokiennej występują naprężenia rozciągające, dlatego producenci systemów murowych w określonych rozwiązaniach zalecają zbrojenie spoin. Powinno ono mieć odpowiednią długość, położenie i otulenie zaprawą. Siatka zatopiona później w tynku nie zastępuje zbrojenia muru.

Co skontrolować po wykonaniu nadproża?

Przed przykryciem nadproża kolejnymi warstwami warto wykonać odbiór robót zanikających. Należy sprawdzić zgodność produktu z projektem, długość obu oparć, poziom spodu, orientację prefabrykatów, liczbę belek, stan podpór i ciągłość izolacji. W nadprożu monolitycznym przed betonowaniem kontroluje się dodatkowo deskowanie, zbrojenie, zakotwienie i dystanse zapewniające otulinę.

Niepokojące są ukośne rysy wychodzące z narożników otworu, wyraźne ugięcie, kruszenie bloczków pod końcem belki, przesunięcie podpory albo szczelina, która z czasem się powiększa. W takiej sytuacji nie należy usuwać stempli ani maskować uszkodzeń tynkiem. Potrzebna jest ocena konstruktora i ustalenie przyczyny.

Najczęstsze błędy przy wykonywaniu nadproża

• Dobór belki wyłącznie według szerokości okna. Pomija obciążenia, materiał muru, schemat podparcia i nośność konkretnego produktu.
• Za krótkie oparcie. Zwiększa naprężenia w murze i może prowadzić do zarysowania lub miejscowego zgniecenia bloczków.
• Podparcie na słabym fragmencie ściany. Pęknięty bloczek albo źle wykonana spoina nie zapewniają warunków przyjętych w projekcie.
• Brak wymaganych stempli. Niska belka może ugiąć się przed wykonaniem współpracującej nadmurówki lub nadbetonu.
• Uznanie pojedynczej belki za kompletne nadproże. Część prefabrykatów uzyskuje docelową nośność dopiero jako element całego układu.
• Odwrócenie prefabrykatu. Niektóre belki mają ściśle określoną pozycję pracy wynikającą z rozmieszczenia zbrojenia.
• Samowolne cięcie lub wiercenie. Może uszkodzić zbrojenie, zakotwienie i otulinę.
• Zbyt wczesne usunięcie podpór. Beton lub nadmurówka mogą nie mieć jeszcze wytrzymałości potrzebnej do przeniesienia obciążeń.
• Brak ciągłości ocieplenia. Powoduje mostek cieplny i wychłodzenie górnego ościeża mimo zachowania nośności konstrukcji.
• Wykucie całego otworu przed montażem belek. W istniejącej ścianie może spowodować przemieszczenie muru, uszkodzenie stropu i utratę stateczności.

Co można sprawdzić samemu, a kiedy potrzebny jest konstruktor?

Samodzielnie można zmierzyć otwór, porównać symbol produktu z projektem, skontrolować poziom, policzyć liczbę prefabrykatów i odczytać z instrukcji wymagania dotyczące oparcia, podpór oraz nadmurówki. Nie należy samodzielnie zmieniać typu belki, zbrojenia, długości oparcia, sposobu połączenia z wieńcem ani kolejności rozbiórki istniejącego muru.

Granicą samodzielnych prac jest każda decyzja, która zmienia drogę przekazywania obciążeń. W istniejącym budynku pierwszym krokiem powinny być oględziny i projekt, nie zakup przypadkowych belek ani rozpoczęcie kucia. W nowym murze należy natomiast trzymać się projektu, dokumentacji systemu oraz zasad bezpiecznego transportu i podnoszenia ciężkich prefabrykatów.
