W typowej podłodze mieszkalnej przyjmuje się około 35 mm jastrychu anhydrytowego nad najwyższym punktem rury. Przy rurze o średnicy 16 mm daje to około 51 mm całkowitej grubości. W praktyce wykonawczej najczęściej planuje się warstwę około 5-5,5 cm, ponieważ trzeba uwzględnić nierówności izolacji, mocowania rur i tolerancje poziomu. Nie jest to jednak uniwersalne minimum. Ostateczną grubość należy ustalić na podstawie karty technicznej konkretnej mieszanki, projektu podłogi i wymagań producenta systemu grzewczego.
Jaka grubość wylewki anhydrytowej na ogrzewanie podłogowe jest bezpieczna?
Najczęściej podawaną wartością dla budownictwa mieszkaniowego jest 35 mm anhydrytu nad górną krawędzią rury. Przy rurze 16 mm oznacza to około 51 mm całkowitej warstwy, a przy rurze 17 mm około 52 mm. Jest to typowy punkt wyjścia, a nie liczba, którą można bez sprawdzenia zastosować do każdej mieszanki i każdego układu podłogi.
Na budowie zwykle mówi się o 5-5,5 cm całkowitej grubości. Taki zakres pozwala uwzględnić niewielkie różnice poziomu izolacji, wysokość mocowań oraz miejscowe podniesienie przewodów. Warstwa wymagana przez producenta musi być zachowana w najcieńszym miejscu, a nie tylko jako średnia dla całego pomieszczenia.
| Układ podłogi | Otulina nad rurą | Całkowita grubość |
|---|---|---|
| Rura 16 mm | 35 mm | około 51 mm |
| Rura 17 mm | 35 mm | około 52 mm |
| Rura 16 mm, produkt dopuszczający 50 mm łącznie | około 34 mm | 50 mm |
| Typowy zakres wykonawczy w domu | zależnie od średnicy i położenia rur | około 50-55 mm |
Najkrótsza odpowiedź: przy rurze 16 mm i wymaganej otulinie 35 mm potrzeba około 5,1 cm jastrychu. Wykonawczo często przyjmuje się 5-5,5 cm. Jeżeli dostępna wysokość jest mniejsza niż około 5 cm, nie należy samodzielnie zmniejszać grubości bez potwierdzenia w dokumentacji produktu i projekcie podłogi.
Jak prawidłowo obliczyć grubość jastrychu?
Grubości jastrychu grzewczego nie powinno się określać wyłącznie jako odległości od styropianu do gotowej powierzchni. Decydująca jest warstwa znajdująca się nad najwyższym punktem instalacji. Rura może miejscowo przebiegać wyżej z powodu uchwytów, łuków, podejść do rozdzielacza, przejść między pomieszczeniami albo nierównej izolacji.
Grubość całkowita jastrychu = średnica rury + wymagana otulina nad jej najwyższym punktem.
Dla rury 16 mm i otuliny 35 mm obliczenie wynosi 16 + 35 = 51 mm. Dla rury 17 mm będzie to 17 + 35 = 52 mm. Wynik oznacza wymaganą grubość w miejscu, w którym przewód znajduje się najwyżej. Nie jest to średnia wartość, którą można uzyskać przez podzielenie objętości dostarczonej mieszanki przez powierzchnię podłogi.
Ustawienie poziomu dokładnie na 51 mm nie zawsze zapewni 35 mm otuliny. Jeżeli izolacja ma miejscowy uskok albo przewód uniósł się o kilka milimetrów na mocowaniu, warstwa nad rurą odpowiednio się zmniejszy. Z tego powodu poziom należy wyznaczać dopiero po ułożeniu, zamocowaniu i napełnieniu wszystkich pętli.
Rzędną gotowego jastrychu trzeba skoordynować również z warstwami wykończeniowymi. Gres z klejem może mieć inną wysokość niż deska warstwowa, panel z podkładem lub wykładzina. Należy sprawdzić progi, drzwi tarasowe, dolne krawędzie skrzydeł drzwiowych i połączenia ze schodami. Brak tej kontroli może doprowadzić do powstania nieplanowanych progów albo do konieczności przerabiania stolarki.
Jak różnią się wymagania producentów?
Określenie „wylewka anhydrytowa” obejmuje produkty o różnych recepturach, klasach i zakresach zastosowania. Minimalna grubość zależy nie tylko od rodzaju spoiwa, lecz także od parametrów konkretnej mieszanki, średnicy przewodów, obciążeń użytkowych, ściśliwości izolacji i konstrukcji całej podłogi.
| Producent lub seria | Deklarowane wymaganie | Znaczenie praktyczne |
|---|---|---|
| CEMEX ANHYLEVEL | minimum 35 mm powyżej rur wodnego ogrzewania podłogowego | Przy rurze 16 mm oznacza to około 51 mm łącznie. Producent wskazuje zalecaną maksymalną grubość 80 mm ze względu na wydłużenie schnięcia. |
| Knauf K-Sentials | nominalnie 35 mm nad najwyższym punktem instalacji w budownictwie mieszkaniowym | Warstwy nie należy liczyć od powierzchni izolacji. Dokumentacja wskazuje również, że w typowym układzie nie jest wymagane zbrojenie siatką. |
| Holcim Agilia Sols A | co najmniej 50 mm całkowitej grubości przy rurze 16 mm w domu jednorodzinnym | Odpowiada to około 34 mm nad rurą i pokazuje, że minimalna wartość może wynikać z dokumentacji konkretnego produktu. |
| TERMOLIT ANHYTERM | minimum 35 mm nad elementem grzewczym | Karta zawiera zastrzeżenie, że parametry produktu wykonywanego na miejscu są orientacyjne i bez dodatkowych uzgodnień lub badań nie są gwarantowane dla każdej partii. |
Nie wolno wybrać najniższej wartości z porównania i zastosować jej do dowolnego materiału. Dopuszczenie 50 mm dla Holcim Agilia Sols A nie oznacza, że taką samą grubość można wykonać z produktu wymagającego 35 mm nad rurą. Wiążąca jest dokumentacja mieszanki faktycznie dostarczonej na budowę.
Szczegółowe wymagania dotyczące przygotowania podłoża, wykonywania podkładu i uruchamiania ogrzewania zawiera między innymi instrukcja wykonania CEMEX ANHYLEVEL. Porównanie anhydrytu z innymi rozwiązaniami można znaleźć w poradniku o grubości wylewki pod ogrzewanie podłogowe.
Czy 5 cm wylewki anhydrytowej wystarczy?
Pięć centymetrów może wystarczyć, ale tylko wtedy, gdy dokumentacja wybranego produktu dopuszcza taką grubość w danym układzie. Przykładem jest Holcim Agilia Sols A, dla której producent podaje co najmniej 50 mm całkowitej warstwy przy rurze 16 mm w domu jednorodzinnym. Nie jest to jednak ogólna zasada dotycząca wszystkich jastrychów anhydrytowych.
Jeśli karta techniczna wymaga 35 mm nad rurą 16 mm, matematyczne minimum wynosi około 51 mm. Różnica jednego milimetra może wydawać się nieistotna, lecz poziom izolacji i przebieg instalacji rzadko są idealnie równe na całej powierzchni. Przy całkowitej grubości 50 mm i miejscowym podniesieniu rury o 5 mm pozostanie tylko około 29 mm otuliny.
Przed zaakceptowaniem warstwy 5 cm trzeba sprawdzić:
- czy karta zamówionej mieszanki wprost dopuszcza 50 mm w danym zastosowaniu,
- czy pomiar wykonano od najwyżej położonego fragmentu instalacji,
- czy izolacja jest równa, stabilna i nie ugina się pod obciążeniem,
- czy rury są odpowiednio zamocowane i nie uniosą się podczas pompowania mieszanki,
- czy po uwzględnieniu tolerancji wykonawczej nadal pozostanie wymagana otulina.
Jeżeli choć jeden z tych warunków nie jest spełniony, nie należy zatwierdzać 5 cm na podstawie ustnej deklaracji wykonawcy. Potrzebny jest pomiar rzędnych, sprawdzenie dokumentacji albo korekta układu warstw. Samowolne odjęcie kilku milimetrów może osłabić jastrych, zwiększyć ryzyko pęknięć i spowodować utratę zgodności z wymaganiami systemu.

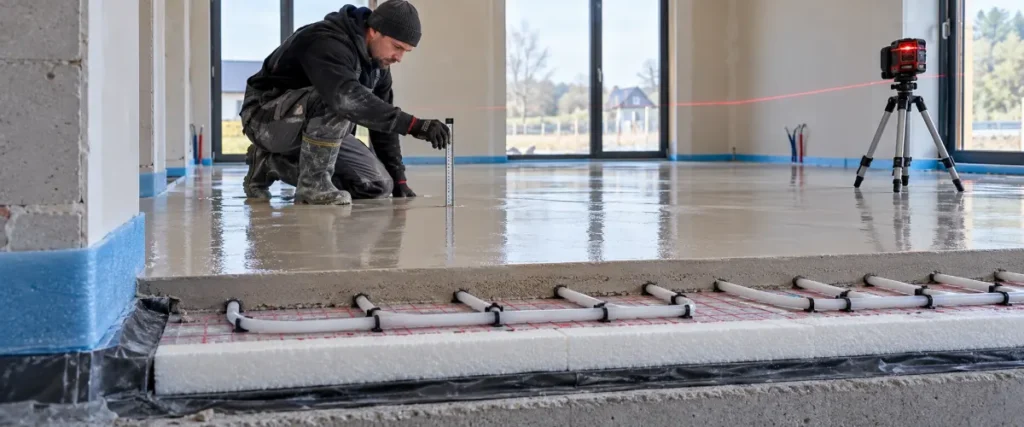

Jak sprawdzić grubość krok po kroku?
Prawidłowego pomiaru nie wykonuje się na etapie samego układania styropianu. Najpierw muszą być gotowe wszystkie warstwy znajdujące się pod jastrychem oraz instalacja ogrzewania podłogowego. Dopiero wtedy można określić rzeczywiste najwyższe położenie rur.
- Ustal poziom gotowej posadzki. Zaznacz rzędne przy drzwiach, schodach, progach, odpływach i połączeniach z innymi pomieszczeniami.
- Odejmij grubość wykończenia. Uwzględnij płytki, klej, deskę, podkład albo inną planowaną okładzinę. Wynik wyznaczy poziom górnej powierzchni jastrychu.
- Sprawdź izolację. Skontroluj, czy płyty nie mają uskoków, szczelin i miejsc podatnych na uginanie. Nierówności izolacji wpływają na wysokość rur.
- Zamocuj wszystkie pętle. Szczególną uwagę zwróć na łuki, przejścia i podejścia do rozdzielacza, gdzie przewody najłatwiej unoszą się ponad zakładany poziom.
- Napełnij instalację i wykonaj próbę szczelności. Powinien to przeprowadzić lub potwierdzić instalator. Pomiar wysokości pustych, niestabilnych przewodów może być niemiarodajny.
- Znajdź najwyższy punkt. Użyj niwelatora lub lasera i sprawdź instalację w wielu miejscach, a nie tylko pośrodku pomieszczenia.
- Oblicz rzeczywistą otulinę. Od rzędnej górnej powierzchni jastrychu odejmij rzędną najwyższego punktu rury. Wynik nie może być mniejszy niż wartość wymagana przez producenta mieszanki.
- Uwzględnij tolerancję wykonawczą. Jeżeli obliczenie daje wartość dokładnie równą minimum, nie pozostaje zapas na drobne odchylenia poziomu. W takiej sytuacji należy skonsultować podniesienie rzędnej albo zmianę systemu.
Inwestor może sprawdzić poziomy i porównać wynik z kartą techniczną, ale nie powinien samodzielnie zmieniać konstrukcji podłogi. Jeżeli pomiar wykazuje niedobór miejsca, rozwiązanie musi zostać uzgodnione z projektantem, dostawcą jastrychu i wykonawcą ogrzewania.
Co skontrolować przed wylaniem?
Płynny jastrych dobrze otacza przewody, ale podczas aplikacji może unosić niedostatecznie zamocowane rury. W efekcie zaplanowana otulina zmniejszy się już w trakcie wykonywania podkładu. Naprawa po związaniu materiału jest trudna i może wymagać ingerencji w gotową warstwę.
Przed przyjazdem pompy należy wykonać następujące czynności:
- Potwierdzić nazwę i parametry materiału. W dokumentacji powinny być podane minimalna otulina, zakres grubości i przeznaczenie produktu.
- Sprawdzić stabilność izolacji. Płyty muszą leżeć równo, bez wyraźnego uginania i bez uskoków przenoszących się na instalację.
- Skontrolować mocowanie rur. Klipsy lub listwy muszą utrzymywać przewody także na łukach i przy rozdzielaczu.
- Wykonać próbę szczelności. Instalacja powinna być napełniona i sprawdzona przed rozpoczęciem pompowania jastrychu.
- Potwierdzić rzędne. Poziom jastrychu trzeba sprawdzić przy drzwiach, progach, schodach i połączeniach różnych okładzin.
- Skontrolować dylatacje brzegowe. Taśma brzegowa powinna oddzielać jastrych od ścian, słupów i innych elementów konstrukcyjnych.
- Uzgodnić podział pól. Przebieg dylatacji należy dostosować do projektu, geometrii pomieszczeń i zaleceń systemowych.
- Ustalić pielęgnację i wygrzewanie. Procedura powinna pochodzić z dokumentacji materiału, który rzeczywiście zostanie użyty.
Podczas wylewania instalacja powinna pozostać napełniona, ale nie należy uruchamiać ogrzewania w celu przyspieszenia wiązania. Poziom mieszanki trzeba kontrolować w kilku punktach każdego pomieszczenia. Nazwa produktu, rzędne podłogi oraz potwierdzenie próby szczelności powinny być znane przed rozpoczęciem prac.
Co zmienia cieńsza lub grubsza warstwa?
Cieńsza warstwa oznacza krótszą drogę przepływu ciepła i mniejszą pojemność cieplną. Podłoga może szybciej reagować na zmianę temperatury zasilania, ale tylko wtedy, gdy jastrych zachowuje wymaganą nośność i zgodność z dokumentacją. Schodzenie poniżej minimum nie jest bezpiecznym sposobem na poprawę pracy ogrzewania.
Zbyt małe przykrycie może prowadzić do lokalnego osłabienia jastrychu i pęknięć nad przewodami. Największe ryzyko występuje tam, gdzie rura znajduje się wyżej niż pozostała część instalacji. Płytko położone przewody są również bardziej narażone na przypadkowe uszkodzenie podczas późniejszego wiercenia albo frezowania podłogi.
Zwiększanie warstwy o kilka centymetrów na zapas także nie jest korzystne. Grubszy jastrych magazynuje więcej energii, ale wolniej się nagrzewa i stygnie. Rośnie zużycie materiału, masa obciążająca strop i czas potrzebny na wyschnięcie podkładu. Ogrzewanie ma wtedy większą bezwładność, co utrudnia szybką zmianę temperatury w pomieszczeniu.
Dla CEMEX ANHYLEVEL zalecana maksymalna grubość wynosi 80 mm, między innymi ze względu na wydłużenie schnięcia. Nie jest to wartość docelowa dla standardowej podłogi w domu. Jeżeli z obliczeń wynika warstwa zbliżona do 7-8 cm, trzeba sprawdzić projekt izolacji, poziom stropu, wysokość progów oraz dopuszczalne obciążenie konstrukcji.
Kiedy można zatwierdzić układ, a kiedy potrzebny jest specjalista?
Warstwę około 51-55 mm przy rurze 16 mm można uznać za typową, jeżeli odpowiada dokumentacji produktu, izolacja jest stabilna, a podłoga będzie poddawana zwykłym obciążeniom mieszkalnym. Inwestor może samodzielnie porównać rzędne, skontrolować mocowania i sprawdzić dokumenty. Dobór systemu, próba ciśnieniowa i ocena nośności stropu powinny pozostać po stronie osób z odpowiednimi kompetencjami.
| Sytuacja | Zalecana decyzja |
|---|---|
| Dostępne jest 51-55 mm przy rurze 16 mm, a karta wymaga 35 mm otuliny | Układ można zatwierdzić po sprawdzeniu najwyższego punktu rur i tolerancji poziomu. |
| Dostępne jest dokładnie 50 mm | Potrzebny jest produkt, który wprost dopuszcza 50 mm w danym zastosowaniu, oraz dokładna kontrola rzędnych. |
| Dostępne jest mniej niż około 50 mm | Należy wstrzymać prace i skonsultować zmianę systemu, średnicy rur albo układu warstw. |
| Izolacja ugina się lub ma wyraźne uskoki | Najpierw trzeba poprawić podłoże. Zwiększenie ilości jastrychu nie naprawi niestabilnej izolacji. |
| Podłoga ma przenosić duże lub punktowe obciążenia | Grubość, klasę i konstrukcję podkładu powinien określić projektant. |
| Strop ma ograniczoną nośność | Nie wolno zwiększać grubości na zapas. Potrzebna jest ocena konstruktora. |
| Projekt obejmuje duże pola, nietypowe dylatacje lub kilka rodzajów okładzin | Układ powinien zostać rozrysowany i skoordynowany przez projektanta lub dostawcę systemu. |
| Wykonawca proponuje mniej niż wymaga karta produktu | Nie należy rozpoczynać prac bez pisemnego rozwiązania projektowego i potwierdzenia producenta systemu. |
Do samodzielnej kontroli należą pomiar poziomów, sprawdzenie taśm brzegowych, weryfikacja mocowań i porównanie ustalonej grubości z kartą produktu. Nie należy natomiast samodzielnie redukować otuliny, zmieniać przebiegu dylatacji ani ingerować w instalację ciśnieniową. Ustna gwarancja wykonawcy nie zastępuje dokumentacji technicznej.
Jak wygrzewać jastrych i przygotować go pod okładzinę?
Jastrychu anhydrytowego nie wolno wygrzewać na wyczucie ani uruchamiać podłogówki bezpośrednio po aplikacji. Termin rozpoczęcia, temperatura początkowa, tempo jej zwiększania i czas utrzymania poszczególnych ustawień powinny wynikać z instrukcji konkretnego produktu. Zbyt szybkie podgrzanie może spowodować nierównomierne wysychanie i uszkodzenie podkładu.
Dla CEMEX ANHYLEVEL producent dopuszcza rozpoczęcie wygrzewania najwcześniej po siedmiu dniach i określa stopniowe zwiększanie temperatury. Jest to wymaganie tej serii, a nie ogólna zasada dla wszystkich jastrychów anhydrytowych. W przypadku innego materiału należy zastosować procedurę podaną przez jego producenta.
Przed montażem okładziny trzeba zmierzyć wilgotność podkładu. CEMEX podaje dla ogrzewanego jastrychu ANHYLEVEL maksymalnie 0,3%. Tej wartości nie należy automatycznie przenosić na każdy produkt. Wynik pomiaru trzeba ocenić również w odniesieniu do wymagań producenta kleju, paneli, deski lub innego wykończenia.
Samo odliczenie określonej liczby dni od wykonania wylewki nie wystarcza. Tempo schnięcia zależy między innymi od grubości warstwy, temperatury, wilgotności powietrza i wentylacji. Ekipie układającej okładzinę warto przekazać protokół wygrzewania oraz wynik pomiaru wilgotności.
Czy anhydryt można zastosować w łazience?
Nie ma uniwersalnego zakazu stosowania jastrychu anhydrytowego w łazience. Produkt musi jednak mieć odpowiedni zakres zastosowania, a podłoga wymaga kompletnej hydroizolacji podpłytkowej. Holcim deklaruje możliwość stosowania Agilia Sols A również w pomieszczeniach mokrych, ale nie oznacza to, że każda mieszanka anhydrytowa nadaje się do każdego takiego wnętrza.
Przed zamówieniem trzeba sprawdzić kartę produktu, wymagany sposób przygotowania powierzchni oraz zgodność jastrychu z gruntem, hydroizolacją i klejem. Szczególnej uwagi wymagają odpływy, przejścia instalacyjne, narożniki i połączenia podłogi ze ścianami. Jastrych nie zastępuje warstwy uszczelniającej.
Najczęstsze pytania o anhydryt na ogrzewaniu podłogowym
Ile anhydrytu powinno być nad rurą ogrzewania podłogowego?
W typowym układzie mieszkalnym często przyjmuje się 35 mm nad najwyższym punktem rury. Taką wartość podają między innymi dokumentacje CEMEX ANHYLEVEL i Knauf K-Sentials. Ostateczne minimum musi jednak wynikać z karty materiału używanego na konkretnej budowie.
Ile wynosi całkowita grubość przy rurze 16 mm?
Przy wymaganej otulinie 35 mm całkowita grubość wynosi około 51 mm. W praktyce często planuje się 5-5,5 cm, aby uwzględnić różnice poziomu i tolerancje wykonawcze. Pomiar należy prowadzić od najwyższego punktu instalacji.
Czy można wylać dokładnie 5 cm anhydrytu?
Tak, jeśli dokumentacja konkretnego produktu dopuszcza 50 mm dla danego układu. Holcim podaje taką wartość dla Agilia Sols A przy rurze 16 mm w domu jednorodzinnym. Jeżeli jednak mieszanka wymaga 35 mm nad rurą 16 mm, potrzebne jest około 51 mm.
Czy można zejść poniżej 5 cm?
Nie należy robić tego bez rozwiązania przewidzianego w dokumentacji i projekcie. Przy standardowej rurze 16 mm warstwa mniejsza niż około 50 mm wymaga konsultacji z projektantem oraz dostawcą systemu. Samodzielne zmniejszenie otuliny może osłabić jastrych.
Czy grubsza wylewka lepiej grzeje?
Nie. Większa grubość zwiększa pojemność cieplną, ale spowalnia nagrzewanie i stygnięcie podłogi. Zwiększa również zużycie materiału, obciążenie stropu i czas schnięcia.
Czy jastrych anhydrytowy wymaga siatki zbrojeniowej?
Typowy płynny jastrych anhydrytowy często nie wymaga tradycyjnej siatki stalowej, co wskazuje między innymi dokumentacja Knauf K-Sentials. Nie jest to jednak zasada dla każdego układu. Nietypowe obciążenia, niestabilna izolacja lub szczególna konstrukcja podłogi wymagają oceny projektowej.
Po ilu dniach można uruchomić ogrzewanie?
Termin wynika z instrukcji konkretnego produktu. Dla CEMEX ANHYLEVEL wygrzewanie można rozpocząć najwcześniej po siedmiu dniach i prowadzić zgodnie z procedurą stopniowego zwiększania temperatury. Tego terminu nie należy automatycznie stosować do innych mieszanek.
Czy anhydryt można zastosować w łazience?
Tak, jeśli producent dopuszcza takie zastosowanie i zostanie wykonany kompletny system hydroizolacji. Przed realizacją trzeba sprawdzić zgodność jastrychu, gruntu, uszczelnienia, kleju i planowanej okładziny.
Przy rurze 16 mm bezpiecznym punktem wyjścia jest około 51 mm całkowitej warstwy, czyli 35 mm nad instalacją. Przed zamówieniem materiału należy porównać tę wartość z kartą techniczną wybranej mieszanki i zmierzyć najwyżej położony fragment przewodów. Jeżeli do dyspozycji pozostaje mniej niż około 50 mm, izolacja jest nierówna albo podłoga ma przenosić nietypowe obciążenia, prac nie należy rozpoczynać bez korekty projektu. Po wykonaniu jastrychu konieczne są wygrzewanie i pomiar wilgotności zgodne z wymaganiami zastosowanego produktu.
