Jak rozmieścić punkty hydrauliczne w łazience bez przeróbek

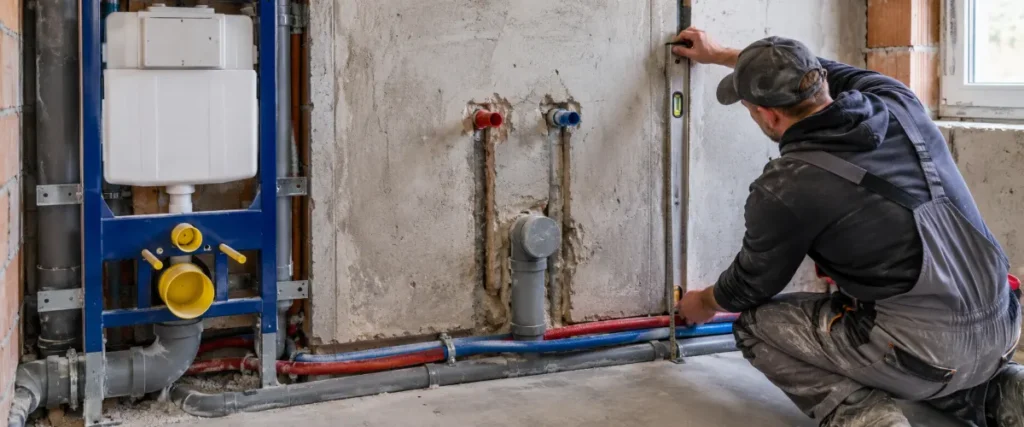

Najważniejsze zasady rozmieszczania punktów hydraulicznych

Punkty wodne i kanalizacyjne wyznacza się po zatwierdzeniu rzutu łazienki, najlepiej już po wyborze konkretnych urządzeń. Wysokości należy liczyć od gotowej podłogi, a odległości poziome od osi urządzenia, osi odpływu albo krawędzi gotowego mebla. Mierzenie od przypadkowego narożnika surowej ściany może dać błędny wynik, ponieważ tynk, zabudowa i płytki zmienią ostateczne wymiary pomieszczenia.

Najpierw planuje się odpływy. Rury kanalizacyjne mają większą średnicę niż przewody wodne, wymagają miejsca na kształtki oraz odpowiedniego spadku i nie zawsze dają się przeprowadzić najkrótszą drogą. Dopiero po potwierdzeniu ich przebiegu rozmieszcza się przyłącza ciepłej i zimnej wody.

Plan powinien uwzględniać więcej niż samo położenie ceramiki. Trzeba sprawdzić szerokość i konstrukcję szafki, ruch szuflad, położenie syfonu, wysokość rantu wanny, głębokość stelaża, konstrukcję brodzika, miejsce na zawory oraz sposób późniejszego serwisowania instalacji. Przy toalecie lub desce myjącej często potrzebne są zarówno woda, jak i odpowiednio zaplanowane zasilanie elektryczne.

Zasada, która pozwala uniknąć większości przeróbek: przyłącza dopasowuje się do urządzenia i jego dokumentacji, a nie urządzenie do przypadkowo wykonanych podejść. Jeśli model nie został jeszcze wybrany, można przygotować koncepcję, ale z wykonaniem docelowych otworów, odpływów podposadzkowych i elementów podtynkowych warto poczekać na rysunki techniczne.

Od czego mierzyć wysokości i osie przyłączy?

Poziom gotowej posadzki

Każdą wysokość należy podawać od górnej powierzchni gotowej podłogi, czyli najczęściej od wierzchu płytki. Nie wolno bezpośrednio przenosić wymiarów od surowego stropu, starej wylewki ani warstwy konstrukcyjnej podłogi. Przed wyznaczeniem punktów trzeba znać łączną grubość izolacji, instalacji ogrzewania podłogowego, jastrychu, hydroizolacji, kleju i okładziny.

Jeżeli punkt zostanie zaznaczony 60 cm nad surową wylewką, a nowe warstwy podłogi podniosą poziom o 8 cm, po zakończeniu prac znajdzie się on 52 cm nad płytką. Przy umywalce taka różnica może spowodować kolizję odpływu z szufladą albo schowanie zaworów za pełną tylną ścianką mebla.

Na etapie instalacyjnym warto nanieść na ściany jedną, czytelną linię poziomu gotowej posadzki. Do niej odnosi się położenie stelaża WC, odpływu umywalki, baterii ściennej oraz pozostałych podejść.

Lico gotowej ściany

Drugim punktem odniesienia jest płaszczyzna gotowej okładziny ściennej. Ma to szczególne znaczenie przy bateriach podtynkowych. Producent korpusu podaje dopuszczalny zakres głębokości montażu, często oznaczony jako MIN-MAX. W zakresie tym trzeba zmieścić tynk lub płytę budowlaną, hydroizolację, klej i płytkę.

Zbyt głębokie osadzenie może uniemożliwić prawidłowe zamontowanie uchwytu i maskownicy. Zbyt płytkie sprawi, że element nie schowa się w ścianie zgodnie z instrukcją. Nie należy zakładać, że problem zawsze rozwiąże przedłużka, ponieważ jej dostępność i dopuszczalny zakres zależą od konkretnego systemu.

Osie urządzeń i mebli

Położenie poziome wyznacza się względem osi umywalki, miski WC, baterii, syfonu lub odpływu. W przypadku szafki istotne są również jej gotowe krawędzie, prowadnice i tylna ścianka. Przy podwójnej umywalce trzeba osobno nanieść osie obu mis oraz sprawdzić, czy podejścia nie wypadają w miejscu przegród mebla.

Na ścianie warto opisać rodzaj każdego punktu, jego wysokość od gotowej podłogi i odległość od ustalonej osi. Tak przygotowany plan jest znacznie czytelniejszy niż kilka nieopisanych otworów wykonanych przed tynkowaniem.

Orientacyjne wysokości podejść w łazience

Poniższe wartości są punktami startowymi, a nie obowiązującą normą montażową. Warunki techniczne dla budynków określają wymagania dotyczące doprowadzenia ciepłej wody i odprowadzania ścieków, ale nie wskazują jednej urzędowej wysokości każdego podejścia w łazience. Ostateczne wymiary należy przyjąć z kart technicznych zakupionych urządzeń.

Zakresy są szerokie, ponieważ zależą od wzrostu użytkowników, konstrukcji wyposażenia i sposobu pomiaru. Przykładowo wysokość baterii prysznicowej trzeba skoordynować z długością kolumny, położeniem deszczownicy i wysokością pomieszczenia. W przypadku wanny decydują także wysokość jej rantu oraz długość wylewki.

Jak wyznaczyć punkty hydrauliczne krok po kroku?

Hydraulik powinien otrzymać nie tylko wizualizację łazienki. Potrzebuje rzutu z wymiarami, modeli urządzeń, rysunków technicznych oraz informacji o poziomie podłogi i grubości wykończenia ścian. Prace najlepiej przeprowadzić w następującej kolejności:

1. Zatwierdź układ funkcjonalny. Ustal położenie ścian, drzwi, szafek, umywalki, WC, bidetu, wanny, prysznica i pralki. Sprawdź możliwość otwierania drzwi i wysuwania szuflad.
2. Wybierz konkretne wyposażenie. Zapisz modele ceramiki, mebli, baterii, stelaża, wanny, brodzika, odpływu i syfonów. Pobierz ich rysunki techniczne.
3. Ustal poziom gotowej podłogi. Zsumuj wszystkie planowane warstwy podłogowe i zaznacz na ścianach poziom wierzchu okładziny.
4. Ustal lico gotowej ściany. Uwzględnij tynk lub zabudowę, hydroizolację, klej i płytkę, szczególnie przy elementach podtynkowych.
5. Przenieś osie urządzeń. Zaznacz osie miski WC, umywalki, baterii, syfonu wanny, brodzika i odwodnienia.
6. Rozplanuj kanalizację. Sprawdź średnice, długości podejść, kierunek spadku, liczbę kształtek i możliwość dojścia do pionu bez ingerowania w konstrukcję.
7. Wyznacz przyłącza wody. W typowym układzie ciepła woda znajduje się po lewej, a zimna po prawej, patrząc na ścianę. Rozstaw i położenie trzeba potwierdzić w dokumentacji baterii.
8. Sprawdź elementy podtynkowe. Zweryfikuj zakres montażowy korpusu baterii, wysokość i głębokość stelaża oraz położenie odpływu względem gotowej podłogi.
9. Zaplanuj dostęp serwisowy. Zawory, filtry, syfony, czyszczaki i mechanizmy podtynkowe muszą pozostać dostępne po zakończeniu prac.
10. Wykonaj próbę i odbiór. Przed zakryciem przewodów sprawdź szczelność instalacji wodnej, drożność odpływów oraz stabilność mocowań.
11. Udokumentuj przebieg rur. Zrób zdjęcia każdej ściany i podłogi z przyłożoną miarką, zanim instalacja zniknie pod tynkiem, zabudową lub wylewką.

Najczęstszy błąd kolejności polega na ułożeniu przewodów wodnych, a dopiero później szukaniu miejsca na kanalizację. Jeśli grubszy przewód odpływowy nie mieści się ze spadkiem, przesunięcie cienkiej rury wodnej nie rozwiąże problemu. Czasem konieczna jest zmiana położenia urządzenia, wybór innego odpływu albo podniesienie fragmentu podłogi.

Podejścia pod konkretne urządzenia i typowe kolizje

Umywalka z szafką

Przy umywalce z baterią stojącą podejścia ciepłej i zimnej wody umieszcza się zwykle symetrycznie względem osi, a odpływ pomiędzy nimi. Nie jest to jednak układ uniwersalny. W nowoczesnych szafkach przestrzeń pod umywalką często zajmują pełne szuflady, prowadnice lub wysoka tylna ścianka.

Przed wykonaniem podejść trzeba sprawdzić przekrój mebla i rodzaj przewidzianego syfonu. Syfon oszczędzający miejsce może pomóc ominąć szufladę, ale nie skoryguje odpływu wykonanego poza obszarem dopuszczonym przez producenta szafki. Zawory powinny być dostępne po otwarciu mebla, bez konieczności demontażu blatu lub stałych przegród.

Przy umywalce nablatowej należy dodatkowo skoordynować wysokość blatu, misy i wylewki. Zbyt krótka wylewka może kierować strumień na rant, a zbyt duża odległość między wylewką i dnem misy sprzyja rozchlapywaniu wody. Przy baterii ściennej położenie korpusu ustala się dopiero po wyborze misy.

Prysznic z baterią natynkową

Wiele natynkowych baterii prysznicowych ma nominalny rozstaw przyłączy 150 mm. Niektóre modele pozwalają skorygować niewielką różnicę za pomocą mimośrodów, przykładowo do wartości deklarowanej jako 150 ±12 mm. Nie jest to jednak sposób na naprawienie krzywo i niestabilnie osadzonych podejść.

Oba przyłącza powinny znajdować się na tej samej wysokości, być równoległe i sztywno zamocowane. Ciepłą wodę standardowo doprowadza się z lewej, a zimną z prawej strony. Odwrócenie zasilania jest szczególnie kłopotliwe przy bateriach termostatycznych. Może uniemożliwić ich prawidłowe działanie albo wymagać rozwiązania przewidzianego specjalnie przez producenta.

Przed montażem baterii instalację należy przepłukać. Filtry, zawory zwrotne i pozostałe elementy trzeba zamontować zgodnie z instrukcją konkretnego modelu.

Prysznic z baterią podtynkową i odpływem liniowym

Przy baterii podtynkowej sama wysokość korpusu nie wystarcza. Konieczne jest sprawdzenie głębokości osadzenia względem przyszłego lica płytek, kierunków podłączenia oraz liczby obsługiwanych odbiorników. Deszczownica, słuchawka i wylewka mogą wymagać rozdzielacza oraz większej wydajności instalacji niż pojedynczy natrysk.

Korpus musi być stabilnie zamocowany przed wykonaniem hydroizolacji. Po ułożeniu płytek jego przesunięcie oznacza zwykle rozbiórkę fragmentu ściany. Przy większej deszczownicy hydraulik powinien sprawdzić ciśnienie, dostępny przepływ i średnice przewodów.

Odpływ liniowy trzeba dobrać przed wylewką. Znaczenie mają wysokość syfonu, kierunek wyjścia, grubość warstw podłogi i możliwość zachowania spadku do pionu. Jeżeli korpus odpływu nie mieści się w podłodze, nie wolno samodzielnie nacinać stropu ani elementów nośnych.

Wanna i syfon

Wysokość baterii wannowej zależy od poziomu rantu, długości wylewki, konstrukcji parawanu i grubości przyszłej zabudowy. Strumień powinien trafiać do wnętrza wanny, a korpus nie może kolidować z rantem ani elementami osłony.

Odpływ prowadzi się możliwie blisko syfonu konkretnej wanny. Połączenie nie powinno być naprężone ani zamknięte bez dostępu. Przy wannie obudowanej płytkami należy wykonać rewizję umożliwiającą odkręcenie i oczyszczenie syfonu, a nie tylko zajrzenie do wnętrza obudowy.

Stelaż WC

WC najlepiej sytuować możliwie blisko pionu kanalizacyjnego. Typowe stelaże mogą korzystać z kolana odpływowego Ø90 mm i przejścia Ø90/110 mm, ale dokładna geometria zależy od danego modelu. Przykładowo stelaże Geberit Duofix występują w kilku wysokościach i głębokościach, dlatego położenia odpływu nie można wyznaczyć wyłącznie na podstawie ogólnej tabeli.

Stelaż ustawia się według znacznika gotowej podłogi. Oparcie wymiarów na surowym podłożu bez uwzględnienia przyszłych warstw może spowodować, że miska i przycisk znajdą się za nisko. Dostęp serwisowy do mechanizmu spłuczki zwykle prowadzi przez otwór pod przyciskiem, ale nie zapewnia automatycznie dostępu do dodatkowych zaworów lub połączeń ukrytych obok konstrukcji.

Bidet i toaleta myjąca

Układ podejść do bidetu jest silnie uzależniony od konstrukcji ceramiki i sposobu jej montażu. Przed wykonaniem odpływu trzeba sprawdzić, ile miejsca pozostaje za miską i gdzie producent przewidział przyłącza.

Toaleta lub deska myjąca może wymagać dodatkowego przyłącza wody oraz zasilania elektrycznego. Punkty trzeba zaplanować przed zabudową stelaża, aby nie kolidowały z miską i pozostawały dostępne zgodnie z instrukcją. Lokalizację obwodu, zabezpieczeń i osprzętu elektrycznego w łazience powinien dobrać elektryk z odpowiednimi kwalifikacjami.

Pralka

Zaworu pralki nie należy chować bezpośrednio za urządzeniem wsuniętym pod blat, jeśli jego zamknięcie wymagałoby wysuwania ciężkiego sprzętu. Bezpieczniej umieścić go obok pralki lub w sąsiedniej szafce. Wysokość odpływu i sposób wprowadzenia węża trzeba potwierdzić w instrukcji urządzenia, ponieważ zbyt niskie lub zbyt wysokie podłączenie może powodować problemy z pracą pralki.

Kanalizacja ma pierwszeństwo: średnice, spadki i droga do pionu

Podejścia kanalizacyjne do umywalki, wanny, prysznica i pralki często wykonuje się w klasie około DN50, natomiast WC podłącza się zwykle przewodem Ø90 lub Ø110 mm, zależnie od stelaża i systemu. Nie są to wartości do automatycznego zastosowania w każdej łazience. Dobór zależy również od długości podejścia, liczby przyborów, przebiegu przewodów, kształtek i sposobu wentylowania kanalizacji.

Nie należy też bezkrytycznie stosować zasady, że każdy odpływ musi mieć dokładnie 2 procent spadku. Wymagany spadek dobiera się do średnicy, długości, przepływu i zasad danego systemu. Zbyt mały może utrudniać odpływ ścieków, ale nadmierne zwiększenie nachylenia również nie jest uniwersalnym sposobem poprawy działania instalacji. Parametry powinien potwierdzić instalator lub projektant.

Najwięcej problemów powoduje przeniesienie WC daleko od pionu oraz montaż odpływu liniowego w istniejącym stropie. Gruba rura wraz z kształtkami i spadkiem może nie zmieścić się w dostępnych warstwach podłogi. Nie wolno nacinać belek, żeber stropowych, ścian konstrukcyjnych ani ścian między lokalami tylko po to, aby zrobić miejsce na podejście.

Jeżeli odpływu nie da się poprowadzić grawitacyjnie bez ingerencji w konstrukcję, trzeba zmienić układ łazienki, dobrać inne urządzenie lub skonsultować rozwiązanie z projektantem. Dotyczy to również instalacji w budynku wielorodzinnym, zwłaszcza gdy planowane prace obejmują pion albo przegrody wspólne.

Dostęp serwisowy i kontrola przed zabudową instalacji

Elementy wymagające obsługi muszą pozostać dostępne po zakończeniu remontu. Dotyczy to zaworów, filtrów, syfonów, czyszczaków i mechanizmów podtynkowych. Rewizja powinna umożliwiać nie tylko obejrzenie połączenia, lecz także użycie narzędzi, zakręcenie zaworu albo demontaż syfonu.

Rury można osłonić dopiero po zaplanowaniu dostępu do tych elementów. Sposoby wykonania obudowy opisuje poradnik czym zabudować rury w łazience. Stała zabudowa bez rewizji nie powinna zasłaniać połączeń, które mogą wymagać czyszczenia, regulacji lub wymiany.

Przed tynkowaniem, wykonaniem wylewki i zamknięciem zabudowy należy przeprowadzić próbę szczelności instalacji wodnej zgodnie z wymaganiami zastosowanego systemu. Trzeba również skontrolować mocowanie rur, drożność odpływów, prawidłowe zaślepienie podejść i zabezpieczenie przejść przez przegrody.

Zdjęcia najlepiej robić prostopadle do każdej ściany, tak aby było widać narożniki, otwory i przebieg przewodów. Dokumentacja przyda się podczas montażu lustra, szafek, kabiny i uchwytów, ograniczając ryzyko przewiercenia rury ukrytej pod płytkami.

Co można zaplanować samodzielnie, a co trzeba zlecić specjaliście?

Samodzielnie można przygotować rzut łazienki, zebrać karty techniczne urządzeń, zaznaczyć poziom gotowej podłogi oraz sprawdzić, czy zawory i syfony nie będą kolidowały z meblami. Orientacyjna tabela pomaga ocenić koncepcję, ale nie powinna być jedyną podstawą wykonywania bruzd, odpływów podposadzkowych lub osadzania baterii podtynkowej.

Hydraulik lub projektant instalacji jest potrzebny również wtedy, gdy odpływ nie daje się poprowadzić grawitacyjnie, kilka odbiorników ma działać jednocześnie, ciśnienie może być niewystarczające albo przewody mają zostać trwale zabudowane. Prace należy przerwać, jeśli wykonanie trasy wymagałoby nacięcia stropu, belki, ściany konstrukcyjnej lub przegrody między lokalami.

Najlepszym dokumentem dla wykonawcy jest zestaw obejmujący model każdego urządzenia, szerokość i oś montażu, poziom gotowej podłogi, lico płytek, położenie odpływu, punkty ciepłej i zimnej wody oraz sposób dostępu do zaworów. Po wykonaniu instalacji trzeba odnotować wynik próby szczelności i zachować zdjęcia przewodów przed ich zakryciem.
