Jak podłączyć domofon 4 żyłowy?
Pytanie jak podłączyć domofon 4 żyłowy pojawia się najczęściej podczas wymiany starego unifonu, modernizacji instalacji lub budowy domu jednorodzinnego. Mimo że na pierwszy rzut oka liczba przewodów może wydawać się skomplikowana, w praktyce podłączenie domofonu jest stosunkowo proste, jeżeli znasz funkcję poszczególnych żył oraz sposób działania całego systemu.
Klasyczny domofon 4 żyłowy wykorzystuje cztery osobne przewody odpowiedzialne za komunikację głosową, zasilanie oraz sterowanie elektrozaczepem. To rozwiązanie od lat stosowane zarówno w blokach, jak i domach jednorodzinnych.
Znając dokładnie jak podłączyć domofon 4 żyłowy, możesz samodzielnie wymienić uszkodzony unifon bez konieczności kucia ścian lub wzywania serwisu.
Jak działa domofon 4 żyłowy?
Zanim przejdziesz do instrukcji jak podłączyć domofon 4 żyłowy, warto zrozumieć zasadę działania instalacji.

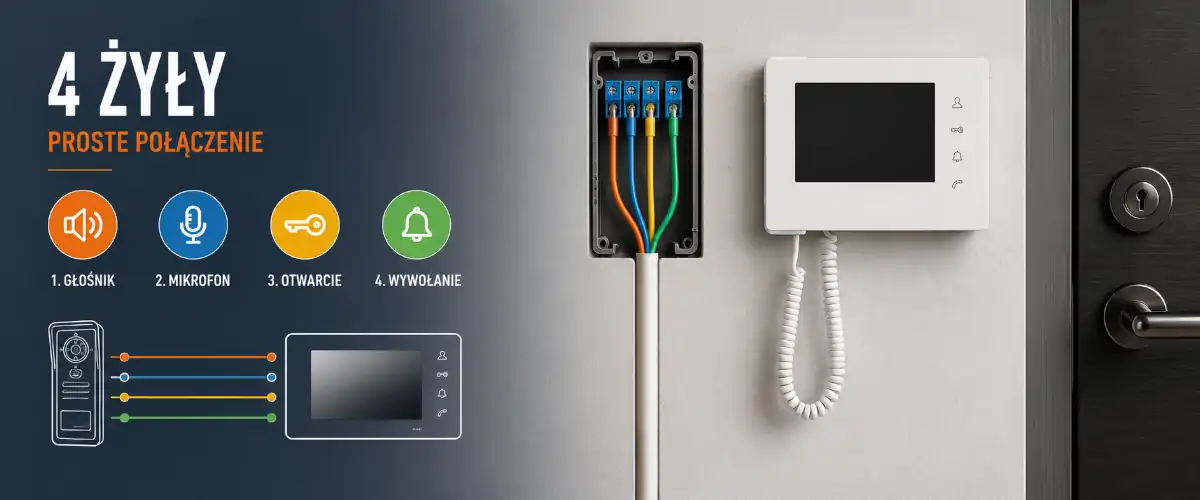

W klasycznym systemie cztery przewody odpowiadają za:
- masę instalacji,
- głośnik,
- mikrofon,
- otwieranie furtki.
Po naciśnięciu przycisku przy furtce sygnał trafia do unifonu, użytkownik odbiera rozmowę, a następnie może otworzyć furtkę jednym przyciskiem.
Oznaczenia przewodów w domofonie
Najczęściej podczas montażu spotkasz oznaczenia:
| Oznaczenie | Funkcja |
|---|---|
| M | Masa |
| SPK | Głośnik |
| MIC | Mikrofon |
| EZ | Elektrozaczep |
Warto pamiętać, że producenci stosują różne oznaczenia, dlatego przed rozpoczęciem montażu zawsze sprawdź instrukcję producenta.
Jakie narzędzia będą potrzebne?
Aby poprawnie wykonać podłączenie domofonu 4 żyłowego, przygotuj:
- multimetr,
- wkrętak izolowany,
- ściągacz izolacji,
- miernik napięcia,
- taśmę izolacyjną.
W praktyce dobrze sprawdzają się produkty takie jak:
- Knipex ErgoStrip
- Fluke T90
- Wiha SoftFinish
- Yato VDE
Jak podłączyć domofon 4 żyłowy krok po kroku?
Poniżej znajduje się praktyczna instrukcja jak podłączyć domofon 4 żyłowy.
- Wyłącz zasilanie całego systemu.
- Zdemontuj stary unifon.
- Oznacz przewody przed odłączeniem.
- Sprawdź funkcję każdej żyły.
- Podłącz przewód masy.
- Podłącz przewód głośnika.
- Podłącz przewód mikrofonu.
- Podłącz przewód elektrozaczepu.
- Włącz zasilanie i wykonaj test.
Cały proces zwykle zajmuje od 15 do 40 minut.
Najczęstsze problemy podczas montażu
- brak dźwięku,
- brak mikrofonu,
- nie działa otwieranie furtki,
- ciągły szum w słuchawce,
- brak zasilania.
W większości przypadków przyczyną jest zamiana dwóch przewodów.
Najpopularniejsze modele domofonów
Jeżeli wymieniasz stary sprzęt, warto zwrócić uwagę na:
- Cyfral Smart 5P
- Urmet 1132
- Eura ADP
- ACO Familio
- Commax DP
- Elfon Optima
To modele często wybierane zarówno do mieszkań, jak i domów jednorodzinnych.
Najczęstsze błędy instalacyjne
- brak pomiaru przewodów,
- podłączanie pod napięciem,
- brak dokumentacji zdjęciowej,
- luźne zaciski,
- brak testów po montażu.
Więcej porad instalacyjnych znajdziesz na wzbudowa.pl.
Kiedy warto wezwać instalatora?
Są sytuacje, w których samodzielne podłączenie może być utrudnione.
- brak oznaczeń przewodów,
- stara instalacja,
- niestandardowy system,
- wideodomofon IP,
- brak dokumentacji.
Aktualne normy instalacyjne można sprawdzić na stronie Polskiego Komitetu Normalizacyjnego.
Podsumowanie
Wiedząc jak podłączyć domofon 4 żyłowy, możesz samodzielnie wykonać wymianę unifonu, modernizację systemu lub naprawę instalacji.
Najważniejsze są oznaczenie przewodów, bezpieczna praca oraz dokładne testy po zakończeniu montażu.
Dobrze wykonana instalacja domofonowa może działać bezawaryjnie nawet przez kilkanaście lat.
