Jak ciąć płytki pod kątem 45 stopni i uzyskać trwały narożnik

Cięcie płytek pod kątem 45 stopni oznacza w tym poradniku ukosowanie krawędzi, nazywane też fazowaniem lub wykonaniem jolly. Tak przygotowane dwie płytki można połączyć na narożniku zewnętrznym bez listwy. Najpewniejszy efekt daje przecinarka wodna z uchylną głowicą albo szlifierka z prowadnicą do ukosowania. Niezależnie od metody nie należy szlifować płytki do ostrego szkliwa. Przy licu zwykle pozostawia się około 1,5 do 2 mm nienaruszonego rantu, chyba że producent płytki wymaga inaczej.

Ukosowania krawędzi nie należy mylić z przecięciem płytki po przekątnej pod kątem 45° na jej powierzchni. Ukośną docinkę można wykonać nawet przecinarką ręczną z przymiarem, natomiast jolly wymaga kontrolowanego usunięcia materiału na grubości płytki. Osobnym zadaniem jest faza dekoracyjna, która nie zawsze służy do zbudowania pełnego narożnika.

Jak ciąć płytki pod kątem 45 stopni, aby nie osłabić krawędzi?

Materiał usuwa się od spodu płytki stopniowo, aż powstanie równy ukos kończący się przed pierwotną krawędzią lica. Najpierw trzeba wykonać próbę na odpadzie z tej samej kolekcji, następnie ustawić prowadzenie narzędzia, obrobić fazę w kilku spokojnych przejściach i skontrolować wynik przez złożenie dwóch elementów na sucho.

Nie należy dążyć do utworzenia cienkiego ceramicznego ostrza. Taka krawędź może wyglądać precyzyjnie bezpośrednio po obróbce, ale łatwo wykrusza się podczas przenoszenia, dociskania płytki w kleju lub późniejszego uderzenia w narożnik. Przy płytkach szkliwionych uszkodzenie odsłania dodatkowo korpus, którego kolor może różnić się od lica.

Dwa ukosy zbliżone do 45° powinny utworzyć narożnik zewnętrzny około 90°, ale wynik ocenia się po spasowaniu, a nie wyłącznie na podstawie podziałki maszyny. Ściana, obudowa stelaża lub bok wnęki mogą nie trzymać kąta prostego. Również ustawienie fabrycznej skali urządzenia może wymagać sprawdzenia. W praktyce liczy się równe domknięcie widocznych krawędzi oraz zachowanie miejsca na prawidłowy montaż.

Ukos krawędzi to nie przecięcie płytki po przekątnej

Przy jolly tarcza, frez lub element szlifujący usuwa materiał w przekroju płytki, pozostawiając jej powierzchnię w niemal pełnym wymiarze. Celem jest połączenie dwóch elementów na zewnętrznym narożniku bez widocznej listwy. Obróbka dotyczy więc grubości materiału, a nie kierunku linii prowadzonej po jego licu.

Przecięcie płytki po przekątnej również może przebiegać pod kątem 45°, ale jest zwykłą docinką na powierzchni. Można ją wykonać przecinarką ręczną z przymiarem, jeżeli dany materiał daje się prawidłowo naciąć i przełamać. Standardowa przecinarka ręczna nie wykona jednak kontrolowanego ukosu na grubości płytki.

Trzecim zadaniem jest faza dekoracyjna. Może obejmować tylko część krawędzi i nie musi służyć do zamknięcia narożnika. Przed wyborem narzędzia trzeba więc ustalić, czy potrzebne jest pełne jolly pod dwie płytki, delikatne złamanie krawędzi, czy ukośna docinka całego elementu. Pomylenie tych operacji prowadzi do wyboru niewłaściwej maszyny i może zakończyć się zniszczeniem płytki.

Przecinarka wodna, prowadnica czy szlifierka z ręki?

Wybór narzędzia zależy od długości ukosu, liczby obrabianych elementów, rodzaju materiału oraz tego, jak mocno wyeksponowany będzie narożnik. Pojedyncza krótka faza w mało widocznym miejscu stawia inne wymagania niż kilka wysokich narożników wykonanych z dużych płyt.

Przecinarka wodna z regulacją kąta

Przecinarka wodna z pochylanym zespołem tnącym jest najrozsądniejsza przy większej liczbie identycznych elementów. Chłodzenie tarczy ogranicza pylenie i przegrzewanie, a mechaniczne ustawienie kąta ułatwia zachowanie powtarzalności. Sama podziałka 45° nie gwarantuje jednak prawidłowego narożnika. Ustawienie trzeba sprawdzić na odpadzie, a dwa próbne elementy złożyć w takiej pozycji, w jakiej zostaną zamontowane.

Płytka musi leżeć stabilnie na stole, a posuw powinien być spokojny i równomierny. Szczególnej ostrożności wymaga początek cięcia, ponieważ gwałtowne wejście tarczy w materiał może wykruszyć naroże. Trzeba też kontrolować drożność obiegu wody i stan tarczy.

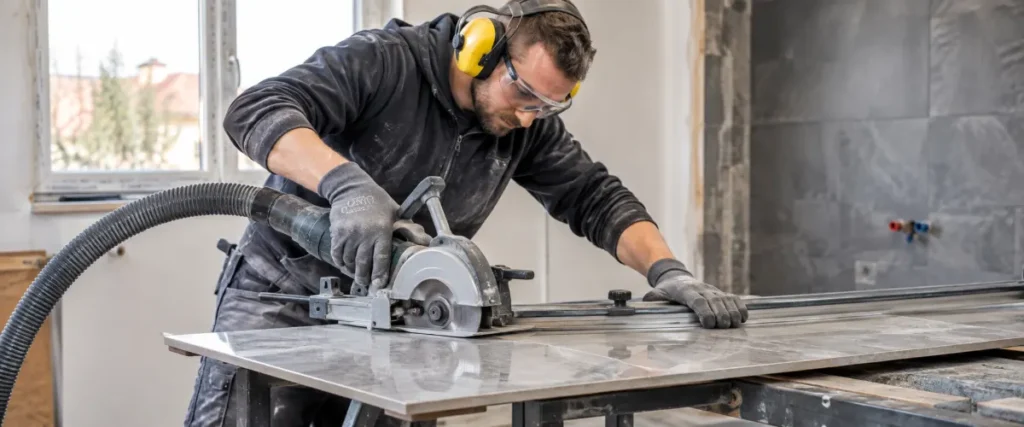

Szlifierka z prowadnicą lub przystawką do ukosowania

Prowadzony system do ukosowania sprawdza się na budowie, przy długich krawędziach i większych formatach, których nie da się wygodnie ułożyć na niewielkiej przecinarce. Prowadnica stabilizuje położenie narzędzia i ogranicza falowanie fazy, ale nie zwalnia z wykonania próby.

Materiał należy usuwać stopniowo. W zależności od systemu oznacza to kilka kolejnych przejść frezem lub tarczą szlifierską. Przykładowo producent systemu RUBI PRO-EDGER zaleca około pięciu lub sześciu stopniowych przejazdów. Jest to zalecenie dla konkretnego rozwiązania, a nie uniwersalna liczba dla każdej szlifierki i każdego materiału.

Profesjonalne przystawki mają również określone limity grubości płytek i wymagania dotyczące średnicy narzędzia. Przed użyciem trzeba sprawdzić instrukcję systemu, dopuszczalny zakres pracy oraz możliwość podłączenia odsysania. Nie wolno przenosić parametrów jednego urządzenia na dowolną szlifierkę.

Szlifierka prowadzona ręcznie

Szlifierka bez prowadnicy jest rozwiązaniem najmniej przewidywalnym. Może wystarczyć do krótkiej fazy, korekty lub pracy wykonywanej przez osobę dobrze panującą nad narzędziem, ale początkującemu nie zapewni automatycznie równego kąta. Najczęstsze problemy to falowanie fazy, zmiana szerokości rantu, odpryski szkliwa i przypadkowe wejście na widoczne lico.

Bezpieczniejsza technika polega na pozostawieniu niewielkiego naddatku, a następnie wyrównaniu fazy odpowiednim frezem, tarczą szlifierską lub padami diamentowymi. Nie należy próbować uzyskać gotowego ukosu jednym agresywnym przejazdem. Więcej informacji o prowadzeniu narzędzia zawiera poradnik jak ciąć płytki szlifierką kątową bez odprysków.

Przygotowanie płytki i stanowiska

Przed obróbką należy obejrzeć płytkę pod światło. Pęknięcie włoskowate, uszkodzony narożnik lub duże wygięcie elementu zwiększają ryzyko złamania podczas pracy. Kontroli wymaga także krawędź fabryczna. Jeśli jest łukowata albo nierówna, gotowy ukos może zachować ten błąd.

Próbę wykonuje się na odpadzie z tej samej kolekcji, najlepiej pochodzącym z tej samej partii. Gres porcelanowy, ceramika szkliwiona, kamień naturalny, szkło i spiek mogą zupełnie inaczej reagować na tę samą tarczę. Gres barwiony w masie lepiej maskuje drobne uszkodzenia, natomiast w płytce szkliwionej lub dekorowanej odsłonięty korpus może wyraźnie różnić się od lica.

Nie istnieje jedna tarcza, która będzie właściwa do wszystkich materiałów. Osprzęt trzeba dobrać do rodzaju płytki, sposobu pracy na sucho lub mokro, średnicy urządzenia i jego prędkości obrotowej. Płytki strukturalne, szkło, kamień, spieki oraz wielkie formaty mogą wymagać specjalnej techniki i osobnego osprzętu.

Do wykonania kontrolowanego ukosu potrzebne są:

• urządzenie z tarczą, frezem lub elementem szlifującym przeznaczonym do danego materiału;
• płaskie, sztywne i stabilne podparcie;
• prowadnica, ogranicznik lub przystawka, jeśli przewiduje je wybrana metoda;
• przyrząd do sprawdzenia kąta oraz dwa próbne elementy;
• marker lub ołówek do wyznaczenia granicy fazy;
• pady diamentowe dobrane do materiału i oczekiwanego wykończenia;
• skuteczne odsysanie albo urządzenie do obróbki na mokro;
• gogle, ochronniki słuchu, pełne obuwie i właściwie dopasowana ochrona dróg oddechowych.

Płytkę trzeba oprzeć na całej potrzebnej powierzchni, bez pustej przestrzeni pod obrabianą krawędzią. Duży element nie może wisieć poza stołem ani opierać się tylko w kilku przypadkowych punktach. W przypadku wielkiego formatu potrzebny jest stół lub system podpór dostosowany do wymiarów i ciężaru płyty.

Ukosowanie płytki krok po kroku

1. Sprawdź stan płytki. Odrzuć element pęknięty, mocno wygięty albo wyszczerbiony w miejscu przyszłego narożnika. Skontroluj również prostoliniowość krawędzi.
2. Wykonaj próbę na odpadzie. Użyj kawałka tego samego materiału. Sprawdź, czy tarcza nie szarpie szkliwa, nie przegrzewa krawędzi i nie powoduje niekontrolowanych odprysków.
3. Wyznacz granicę fazy. Zaznacz linię na boku lub spodzie płytki, pozostawiając przy licu około 1,5 do 2 mm nienaruszonego rantu. Jeżeli producent wymaga większej wartości, zastosuj jego zalecenie.
4. Ułóż płytkę zgodnie z instrukcją urządzenia. Nie ma jednej prawidłowej orientacji lica dla wszystkich maszyn. Element musi być stabilny, podparty i zabezpieczony przed przesunięciem.
5. Ustaw kąt i ogranicznik. Nie opieraj się wyłącznie na oznaczeniu 45° na skali. Sprawdź ustawienie na odpadzie i upewnij się, że narzędzie nie może dojść do szkliwa.
6. Rozpocznij obróbkę spokojnie. Szczególną ostrożność zachowaj przy wejściu i wyjściu tarczy z materiału. W tych miejscach najłatwiej o wykruszenie naroża.
7. Usuwaj materiał etapami. Przy szlifierce lub prowadzonej przystawce wykonaj kilka płytkich przejść. Nie zwiększaj docisku, gdy praca idzie wolno. Przyczyną może być niewłaściwy lub zużyty osprzęt.
8. Wyrównaj powierzchnię fazy. Ślady po tarczy usuń odpowiednim padem diamentowym lub narzędziem wykończeniowym. Gradację dobierz do materiału. Nie zaokrąglaj widocznego rantu i nie wchodź padem na dekor.
9. Złóż dwie płytki na sucho. Sprawdź narożnik od czoła, z boku i pod światło. Oceń prostoliniowość, szerokość szczeliny i wygląd obu rantów.
10. Dopiero po udanej próbie przygotuj serię. Co kilka elementów sprawdzaj, czy prowadnica, ogranicznik lub ustawienie stołu nie uległy zmianie wskutek drgań i zabrudzenia.

Przy przecinarce wodnej posuw musi być równomierny, a układ podawania wody drożny. Przy systemie suchym wąż odsysający nie powinien ograniczać prowadzenia narzędzia. Nagłe zatrzymanie tarczy w jednym miejscu może pozostawić wgłębienie, którego usunięcie będzie wymagało powiększenia całej fazy.

Narożnik sprawdza się na sucho, nie dopiero na ścianie

Dwie przygotowane płytki trzeba ustawić w pozycji odpowiadającej późniejszemu montażowi. Równy ukos nie gwarantuje dobrego narożnika, jeśli podłoże nie trzyma kąta prostego. Kontroluje się zarówno domknięcie zewnętrznych rantów, jak i miejsce potrzebne na klej oraz spoinę.

Prześwit widoczny pod światło może wskazywać falowanie fazy, zmianę kąta lub wygięcie płytki. Jeśli szczelina pojawia się tylko na początku albo końcu krawędzi, przyczyną może być nierówne wejście narzędzia w materiał. Regularna szczelina na całej długości częściej wynika z niedopasowania kątów obu elementów.

Przed klejeniem warto również ocenić kolor odsłoniętego korpusu. W gresie barwionym w masie różnica zwykle jest mniej widoczna. Przy jasnym szkliwie i ciemnym korpusie nawet prawidłowo wykonana faza może tworzyć wyraźną linię. W takiej sytuacji listwa narożna lub inne rozplanowanie okładziny może dać lepszy efekt.

Podczas montażu nie wolno dociskać płytek przez sam narożnik. Klej powinien równomiernie podpierać oba elementy, szczególnie w strefie przy krawędzi. Pusta przestrzeń pod narożnikiem zwiększa podatność na pęknięcie po uderzeniu, nawet jeśli pozostawiono prawidłowy rant.

Błędy, przez które faza faluje lub odpryskuje

Zeszlifowanie płytki do ostrej krawędzi

To jeden z najpoważniejszych błędów. Cienkie ceramiczne ostrze może odłamać się podczas przenoszenia, montażu lub użytkowania. Pozostawienie około 1,5 do 2 mm rantu zwiększa trwałość krawędzi i daje większy margines przy spasowaniu.

Próba wykonania całego ukosu jednym przejazdem

Głęboki przejazd przeciąża tarczę i utrudnia zachowanie kąta. Narzędzie zaczyna odbijać, faza staje się falista, a na szkliwie mogą pojawić się odpryski. Kilka płytkich przejść wymaga więcej czasu, ale pozwala lepiej kontrolować szerokość rantu i prostoliniowość krawędzi.

Brak próby na tym samym materiale

Ustawienie sprawdzone na innej płytce może nie pasować do właściwego elementu. Znaczenie mają grubość, twardość korpusu, rodzaj szkliwa i struktura powierzchni. Próbny narożnik trzeba przygotować z dwóch odpadów, ponieważ pojedyncza faza nie pokazuje, jak elementy zamkną się po złożeniu.

Niestabilne podparcie

Drgania powodują wyszczerbienia, falowanie fazy oraz pękanie dużych formatów pod własnym ciężarem. Płytka nie powinna opierać się tylko w dwóch punktach ani wystawać daleko poza stół. Należy również usunąć z podparcia ziarna piasku i odłamki, które mogą punktowo naciskać na spód elementu.

Niewłaściwa albo uszkodzona tarcza

Nieodpowiedni osprzęt może przegrzewać materiał, szarpać szkliwo lub polerować powierzchnię zamiast skutecznie usuwać korpus. Tarcza musi być nieuszkodzona, przeznaczona do obrabianego materiału i dopuszczona do prędkości danego elektronarzędzia. Osłona tarczy powinna pozostać zamontowana.

Klejenie bez wcześniejszego spasowania

Korygowanie kąta dopiero na ścianie jest trudne i może skończyć się uszkodzeniem świeżo przyklejonych elementów. Przed montażem trzeba sprawdzić cały narożnik na sucho, a przy długiej krawędzi wykonać kontrolę w kilku miejscach.

Pył ceramiczny, woda i elektronarzędzia wymagają kontroli

Cięcie i szlifowanie ceramiki oraz materiałów mineralnych może uwalniać drobny pył zawierający krzemionkę krystaliczną. Jego respirabilna frakcja wiąże się z ryzykiem poważnych chorób układu oddechowego. Emisję należy ograniczać u źródła przez obróbkę na mokro urządzeniem do tego przeznaczonym albo skuteczne odsysanie bezpośrednio przy narzędziu.

Przy pracach pylących potrzebna jest właściwie dopasowana ochrona dróg oddechowych. Brytyjski HSE wskazuje przy wysokim zapyleniu i obecności krzemionki sprzęt klasy FFP3. Szczegóły opisują wytyczne HSE dotyczące pyłu budowlanego. Półmaska jest zabezpieczeniem dodatkowym i nie zastępuje odsysania ani prawidłowej obróbki na mokro.

• Używaj gogli lub okularów chroniących oczy także przed odpryskami z boku.
• Załóż ochronniki słuchu oraz pełne, stabilne obuwie.
• Nie zdejmuj osłony tarczy, aby zwiększyć dostęp do krawędzi.
• Trzymaj ręce, przewód i wąż odsysający poza linią pracy tarczy.
• Odłącz zasilanie lub wyjmij akumulator przed regulacją, zmianą osprzętu i czyszczeniem.
• Nie zamiataj suchego pyłu. Usuń go odkurzaczem przeznaczonym do takich zanieczyszczeń.

Kiedy wykonać jolly samodzielnie, a kiedy zamówić usługę?

Samodzielna obróbka może mieć sens przy krótkiej krawędzi, kilku niedrogich płytkach i możliwości wykonania prób. Potrzebne są stabilne podparcie, właściwy osprzęt i skuteczna kontrola pyłu. Początkujący powinien zacząć od odpadu, a nie od elementu przyciętego już do finalnego wymiaru.

Wybierz przecinarkę wodną, gdy przygotowujesz serię powtarzalnych ukosów i masz miejsce na bezpieczne ustawienie maszyny. To rozwiązanie pozwala dobrze kontrolować posuw oraz ogranicza zapylenie, ale wymaga sprawdzenia kąta na próbnych elementach.

Wybierz prowadzoną przystawkę do szlifierki, gdy obrabiasz długie krawędzie na budowie lub pracujesz z elementami, których nie da się wygodnie umieścić na przecinarce. Najpierw sprawdź, czy system obsługuje grubość oraz rodzaj materiału.

Szlifierkę bez prowadnicy ogranicz do krótkich faz, korekt i prac wykonywanych przez osobę mającą doświadczenie z takim narzędziem. Nie jest to metoda, którą można uczciwie polecić początkującemu jako sposób na powtarzalne narożniki w reprezentacyjnym miejscu.

Zleć ukosowanie fachowcowi, jeśli płytka jest droga, wielkoformatowa, strukturalna albo ma dekor dochodzący do krawędzi. Usługa jest również rozsądniejsza przy szkle, spiekach, kamieniu naturalnym, długich eksponowanych narożnikach i serii identycznych elementów. W takich przypadkach koszt błędu może przewyższyć cenę profesjonalnej obróbki.

Przerwij samodzielną pracę, gdy tarcza bije, płytka drga mimo podparcia, szkliwo mocno odpryskuje już podczas próby albo nie można zapewnić odsysania. Nie należy kompensować niewłaściwej tarczy większym dociskiem. Jeżeli po kolejnych korektach dwa próbne elementy nadal nie tworzą równego narożnika, bezpieczniej wstrzymać obróbkę właściwej partii.
