Termometr na podczerwień do ścian: wybór i pomiar

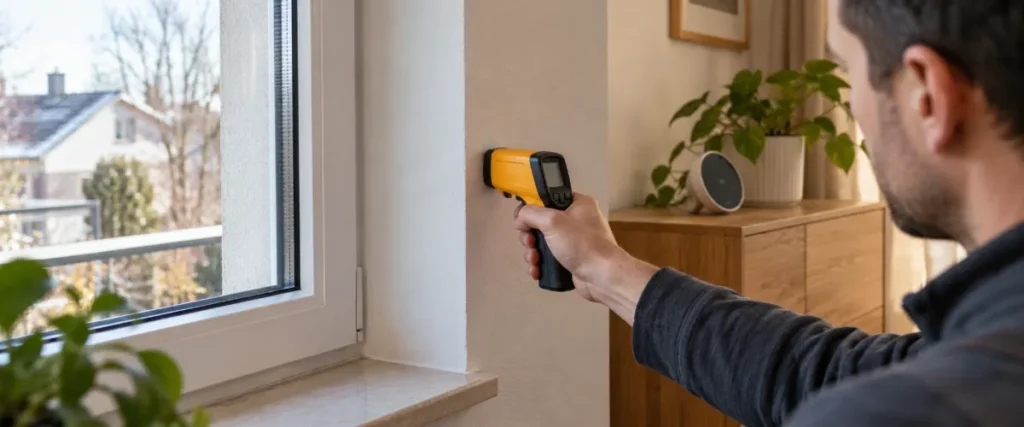

Termometr na podczerwień do ścian pozwala szybko porównać temperaturę powierzchni w narożnikach, przy oknach, nadprożach i innych miejscach narażonych na wychłodzenie. Nie mierzy jednak wilgotności muru, nie sprawdza temperatury wewnątrz przegrody i nie widzi przez tynk. Najlepiej traktować go jako narzędzie przesiewowe: pomaga znaleźć anomalię, ale nie rozstrzyga samodzielnie, czy jej przyczyną jest mostek cieplny, nieszczelność, zawilgocenie czy przebieg instalacji.

Wiarygodność badania zależy nie tylko od jakości miernika. Znaczenie mają również optyka D:S, emisyjność powierzchni, odległość, kąt pomiaru oraz warunki panujące w pomieszczeniu. Prawidłowo wykonana seria odczytów może wskazać miejsca wymagające dokładniejszej kontroli, szczególnie jeśli wyniki zostaną zestawione z temperaturą i wilgotnością powietrza.

Czy pirometr nadaje się do badania ścian?

Tak, pirometr nadaje się do punktowego porównywania temperatury powierzchni ściany. Można nim sprawdzić środek przegrody, narożniki, styk ściany z sufitem i podłogą, okolice okien, wieńce oraz nadproża. Powtarzalna zimna plama jest sygnałem, że dany fragment wymaga dalszej oceny.

Niższa temperatura powierzchni może być związana z mostkiem cieplnym, nieszczelnością połączenia, zawilgoceniem, ograniczoną cyrkulacją powietrza albo elementem konstrukcyjnym o większej przewodności cieplnej. Z kolei ciepły pas może wynikać z przebiegu rury grzewczej. Sam odczyt temperatury nie wystarcza więc do określenia przyczyny.

Trzeba również odróżnić punkt lasera od pola pomiarowego. Laser jest wyłącznie celownikiem. Czujnik zbiera promieniowanie podczerwone z większego obszaru wokół czerwonej kropki. Jeśli pole pomiarowe obejmie jednocześnie ścianę, ramę okna i fragment szyby, urządzenie pokaże wartość wynikającą z całego badanego obszaru, a nie temperaturę samego punktu wskazywanego laserem.

Jaki termometr na podczerwień do ścian wybrać?

Do kontroli ścian nie jest potrzebny bardzo szeroki zakres temperatur. Możliwość pomiaru kilkuset stopni ma mniejsze znaczenie niż dokładność deklarowana w warunkach zbliżonych do temperatur pokojowych. W zastosowaniach domowych warto szukać urządzenia o dokładności około ±1 do ±2°C, optyce co najmniej 10:1 lub 12:1 oraz czytelnym trybie skanowania.

Optyka D:S i wielkość pola pomiarowego

Stosunek D:S opisuje relację odległości miernika od powierzchni do średnicy pola pomiarowego. Przy optyce 12:1 pomiar wykonywany z odległości 1,2 m obejmuje orientacyjnie pole o średnicy około 10 cm. Przy optyce 10:1 pole o podobnej średnicy powstanie z odległości około 1 m.

Oznacza to, że wąskiego ościeża nie należy mierzyć z przeciwległego końca pokoju. Trzeba podejść na tyle blisko, aby całe pole pomiarowe mieściło się na badanym fragmencie. Dotyczy to również wąskich pasów pod sufitem, połączeń ścian oraz okolic ram okiennych. Optyka o większym stosunku, na przykład 50:1, ułatwia badanie małych detali z większej odległości, ale nie jest konieczna do podstawowej kontroli łatwo dostępnych powierzchni.

Emisyjność ściany i rodzaj wykończenia

Matowe farby, tynki i materiały mineralne mają przeważnie wysoką emisyjność. Ustawienie około 0,95 często pozwala uzyskać użyteczne wyniki porównawcze na typowej matowo malowanej ścianie. Nie jest to jednak wartość właściwa dla każdego materiału. W instrukcjach można spotkać orientacyjne zakresy około 0,80 do 0,90 dla tynku, około 0,94 dla betonu oraz około 0,93 do 0,96 dla cegły.

Problem pojawia się przy powierzchniach błyszczących i refleksyjnych. Metal, folia, lustro, szkliwione płytki, polerowany kamień oraz niektóre mokre powłoki mogą odbijać promieniowanie cieplne z otoczenia. Miernik może wtedy reagować na ciepło grzejnika, lampy lub osoby stojącej przed ścianą. Wyniku nie należy interpretować tak samo jak odczytu z matowego tynku.

Jeżeli producent dopuszcza taką metodę, na refleksyjnej powierzchni można umieścić fragment matowej taśmy o znanej emisyjności, odczekać do wyrównania jej temperatury z podłożem i dopiero wtedy wykonać pomiar. Szczegółowe omówienie wpływu emisyjności, kąta obserwacji i warunków otoczenia zawiera opracowanie Głównego Urzędu Miar dotyczące pomiarów pirometrycznych.

Kiedy najlepiej wykonywać pomiary ścian?

Mostków cieplnych najłatwiej szukać w sezonie grzewczym, gdy temperatura wewnątrz jest stabilna, a między wnętrzem i otoczeniem występuje wyraźna różnica temperatur. Jeżeli po obu stronach przegrody panują podobne warunki, nawet istniejąca wada izolacji może nie powodować czytelnej anomalii na powierzchni.

Nie ma jednej minimalnej różnicy temperatur gwarantującej miarodajny wynik w każdym budynku. Znaczenie mają konstrukcja przegrody, jej bezwładność cieplna, sposób ogrzewania, wentylacja oraz warunki pogodowe. Z tego samego powodu nie należy stosować prostej reguły, według której określona różnica między dwoma punktami automatycznie potwierdza mostek.

Pomieszczenie powinno być ogrzewane i użytkowane w normalny, możliwie stabilny sposób. Nagłe zwiększenie mocy grzejników przed badaniem ogrzeje powietrze szybciej niż masywną przegrodę. Intensywne wietrzenie może natomiast chwilowo schłodzić ościeża i narożniki. Taki wynik będzie opisywał przede wszystkim krótkotrwałe warunki, a nie typową pracę ściany.

• Zamknij okna i ogranicz chwilowe nawiewy skierowane na badaną powierzchnię.
• Nie wykonuj pomiaru bezpośrednio po intensywnym wietrzeniu.
• Nie badaj ściany chwilę po jej nasłonecznieniu lub miejscowym nagrzaniu.
• Nie porównuj fragmentu nad grzejnikiem z chłodnym narożnikiem bez uwzględnienia źródła ciepła.
• Jeśli to możliwe, odsuń zasłony oraz meble ograniczające przepływ powietrza.
• Zapisz temperaturę i wilgotność powietrza oraz orientacyjne warunki na zewnątrz.
• Powtórz serię pomiarów w zbliżonych warunkach.

Wyniki mogą być zaburzone także przez mokrą elewację, silny wiatr, klimatyzację, ogrzewanie podłogowe, przewody grzewcze prowadzone w ścianie oraz niedawną zmianę temperatury w pomieszczeniu. Chłodna plama nie jest dowodem na przeciek, podobnie jak ciepły pas nie potwierdza prawidłowego wykonania izolacji.

Jak zmierzyć temperaturę ściany krok po kroku?

Badanie powinno być powtarzalne. Warto zachować podobną odległość, możliwie prostopadłe ustawienie miernika oraz tę samą emisyjność. Zamiast poszukiwać jednej prawidłowej temperatury ściany, należy porównywać miejsca potencjalnie problematyczne z fragmentem referencyjnym. Na większej powierzchni można utworzyć siatkę punktów rozmieszczonych co około 20 do 30 cm.

1. Przenieś miernik do pomieszczenia. Pozostaw go na czas zalecany w instrukcji, aby urządzenie dostosowało się do temperatury otoczenia. Przeniesienie zimnego pirometru bezpośrednio z samochodu może pogorszyć wiarygodność pierwszych odczytów.
2. Ustabilizuj warunki. Zamknij okna, ogranicz przeciągi i nie zmieniaj gwałtownie ustawień ogrzewania bezpośrednio przed kontrolą.
3. Sprawdź powierzchnię. Ustal, czy jest matowa, błyszcząca, mokra lub pokryta materiałem refleksyjnym. Na tej podstawie dobierz sposób pomiaru.
4. Ustaw emisyjność. Wybierz wartość lub tryb materiału zalecany w instrukcji urządzenia. Dla matowo malowanej ściany często stosuje się ustawienie około 0,95.
5. Wyznacz punkt odniesienia. Zacznij od środka ściany, z dala od okna, narożników, grzejników i znanych przewodów instalacyjnych.
6. Dobierz odległość. Upewnij się, że całe pole pomiarowe mieści się na badanym fragmencie. Nie oceniaj jego wielkości na podstawie samej kropki lasera.
7. Mierz możliwie prostopadle. Pomiar pod ostrym kątem obejmuje większy obszar i może zwiększać wpływ odbić.
8. Sprawdź miejsca ryzyka. Zmierz naroża zewnętrzne, styk ściany z sufitem i podłogą, wieniec, nadproże, ościeża, okolice parapetu oraz połączenia różnych przegród.
9. Skontroluj miejsca za wyposażeniem. Jeśli występuje zapach stęchlizny, skropliny lub nalot, sprawdź ścianę za szafą, łóżkiem, ciężką zasłoną i innymi elementami ograniczającymi cyrkulację.
10. Zapisz wyniki. Zanotuj temperaturę punktów, temperaturę i wilgotność powietrza, ustawienie emisyjności, odległość oraz warunki pogodowe.
11. Powtórz serię. Wróć do tych samych punktów w zbliżonych warunkach. Powtarzalna anomalia jest bardziej miarodajna niż pojedynczy niski odczyt.

Podczas pracy nie wolno kierować lasera w oczy ludzi ani zwierząt. Należy stosować się do oznaczenia klasy lasera i instrukcji producenta. Nie należy także mierzyć przez szybę. Pirometr odczyta przede wszystkim temperaturę powierzchni szkła, a nie przedmiotu znajdującego się po jego drugiej stronie.

Przemysłowego termometru na podczerwień nie powinno się używać do pomiaru temperatury ciała, jeśli producent nie przewidział takiego zastosowania. Urządzenia techniczne i medyczne mogą mieć inne zakresy, sposób kalibracji oraz zasady interpretacji wyniku.

Jak interpretować zimne miejsca i ryzyko pleśni?

Nie istnieje jedna prawidłowa temperatura ściany dla wszystkich budynków. Wynik zależy od temperatury wewnętrznej i zewnętrznej, konstrukcji przegrody, ogrzewania, wentylacji, wilgotności oraz pory wykonania pomiaru. Najwięcej informacji daje układ anomalii, jej powtarzalność i porównanie z sąsiednimi fragmentami wykonanymi z podobnego materiału.

Do oceny ryzyka kondensacji potrzebne są trzy dane: temperatura powierzchni, temperatura powietrza i wilgotność względna. Na ich podstawie można wyznaczyć punkt rosy, czyli temperaturę, przy której w danych warunkach para wodna może zacząć się wykraplać. Im bardziej temperatura ściany zbliża się do punktu rosy, tym większe jest ryzyko kondensacji i powstania warunków sprzyjających rozwojowi pleśni.

Ta sama temperatura powierzchni może być akceptowalna w suchym pomieszczeniu, a problematyczna przy wysokiej wilgotności. Dlatego prosty pirometr nie wystarcza do oceny zagrożenia pleśnią. Potrzebny jest co najmniej osobny higrometr, a wygodniejszym rozwiązaniem może być miernik łączący pomiar temperatury powierzchni z pomiarem temperatury i wilgotności powietrza oraz obliczaniem punktu rosy.

Pirometr nie potwierdzi także wilgoci wewnątrz muru. Jeżeli zimnej plamie towarzyszą odbarwienia, łuszczenie farby, pęcznienie tynku, zapach stęchlizny lub zmiany pojawiające się po opadach, potrzebny jest pomiar wilgotności materiału i ustalenie źródła wody.

Pirometr, kamera czy miernik wilgotności? Decyzja zależy od celu

Prosty pirometr warto wybrać do sprawdzania znanych punktów, na przykład narożników, ościeży, wieńca i połączeń przegród. Kamera termowizyjna jest skuteczniejsza, gdy trzeba szybko obejrzeć dużą powierzchnię lub znaleźć anomalię, której położenie nie jest znane. Higrometr służy do oceny warunków powietrza, a miernik wilgotności materiału pomaga sprawdzić, czy przegroda rzeczywiście jest zawilgocona.

Do sporadycznej kontroli mieszkania najczęściej wystarczy prosty pirometr i osobny higrometr. Kamera termowizyjna ma przewagę przy badaniu całych ścian, sufitów lub elewacji, ponieważ od razu pokazuje rozkład temperatury. Kolorowy obraz nadal nie jest jednak automatycznym dowodem wady. Na termogram wpływają emisyjność, odbicia, pogoda, źródła ciepła i różnica temperatur po obu stronach przegrody.

Jeżeli celem jest dokumentacja do odbioru budynku, reklamacji albo sporu z wykonawcą, samodzielne odczyty z prostego pirometru zwykle nie wystarczą. Potrzebna może być metodyka badania, zapis warunków, sprzęt o znanych parametrach oraz interpretacja osoby mającej doświadczenie w diagnostyce budynków.

Przykładowe klasy urządzeń do diagnostyki ścian

Poniższe modele pokazują trzy poziomy funkcjonalne. Nie jest to ranking ani bezwarunkowa rekomendacja zakupu. Przed wyborem należy sprawdzić aktualną instrukcję, warunki deklarowanej dokładności i zakres funkcji konkretnej wersji urządzenia.

Prosty pomiar temperatury powierzchni

Bosch UniversalTemp jest przykładem domowego pirometru do porównywania temperatur. Jego zakres wynosi od -30 do +500°C, optyka 12:1, a użytkownik ma do dyspozycji trzy ustawienia emisyjności. Urządzenie może służyć do kontroli matowych ścian i innych dostępnych powierzchni, ale nie mierzy samodzielnie wilgotności powietrza i nie oblicza punktu rosy.

Pomiar powierzchni i warunków w pomieszczeniu

Bosch GIS 1000 C Professional łączy pomiar temperatury powierzchni z pomiarem temperatury i wilgotności powietrza. Ma tryb punktu rosy i mostka termicznego, optykę 50:1 oraz deklarowaną dokładność IR do ±1°C w odpowiednim zakresie i warunkach. Taka klasa sprzętu jest przydatna przy regularnych kontrolach, pracy serwisowej i badaniu mniejszych detali z większej odległości.

Pirometr z modułem wilgotności

Testo 835-H1 jest przykładem profesjonalnego miernika z modułem wilgotności, obliczaniem punktu rosy i oceną warunków na powierzchni. Producent deklaruje dokładność IR ±1°C w zakresie od 0 do 99,9°C oraz dokładność pomiaru wilgotności ±2% RH w określonych warunkach. Takie urządzenie nadal nie zastępuje miernika wilgotności materiału, jeśli trzeba potwierdzić przeciek, zawilgocenie muru lub podciąganie kapilarne.

Do okazjonalnego sprawdzania ścian nie warto wybierać sprzętu wyłącznie ze względu na maksymalny zakres temperatur. Ważniejsza jest dokładność w warunkach pokojowych, odpowiednia optyka i możliwość wykonania powtarzalnej serii. Rozbudowany miernik z punktem rosy ma większy sens, gdy problem nawraca, kontrolowanych jest wiele pomieszczeń albo wyniki trzeba regularnie dokumentować.

Najczęstsze błędy podczas pomiaru ściany

• Pomiar z nadmiernej odległości. Pole odczytu obejmuje kilka powierzchni, a wynik staje się ich uśrednieniem.
• Utożsamianie lasera z obszarem pomiarowym. Mała kropka nie oznacza, że czujnik mierzy równie mały punkt.
• Pomiar pod ostrym kątem. Powiększa badany obszar i może zwiększać wpływ odbić.
• Nieprawidłowa emisyjność. Ustawienie właściwe dla matowego tynku może nie pasować do płytki, metalu lub folii.
• Pomiar przez szybę. Urządzenie odczytuje głównie temperaturę powierzchni szkła.
• Badanie po wietrzeniu lub nasłonecznieniu. Wynik opisuje chwilowe wychłodzenie albo nagrzanie powierzchni.
• Mylenie rozdzielczości z dokładnością. Wyświetlanie wyniku z dokładnością do 0,1°C nie oznacza takiej samej dokładności całego pomiaru.
• Porównywanie nieporównywalnych punktów. Fragment nad grzejnikiem, środek ściany i przestrzeń za szafą pracują w innych warunkach.
• Uznanie zimnej plamy za dowód wilgoci. Podobną anomalię mogą powodować mostek, nawiew, brak cyrkulacji lub element konstrukcyjny.
• Opieranie diagnozy na jednym odczycie. Niewielka różnica może mieścić się w dokładności urządzenia lub wynikać z chwilowych warunków.

Wyników wykonanych różnymi miernikami, z innych odległości lub przy odmiennych ustawieniach nie należy porównywać bez uwzględnienia parametrów sprzętu. Jeśli różnica między punktami jest mała i zbliżona do deklarowanej dokładności urządzenia, nie stanowi mocnej podstawy do wniosku o wadzie przegrody.

Kiedy pomiar DIY wystarczy, a kiedy potrzebny jest fachowiec?

Samodzielny pomiar wystarcza do wstępnego porównania powierzchni i wskazania miejsc wymagających obserwacji. Można w ten sposób sprawdzić wpływ odsunięcia mebla, zmianę warunków po poprawie wentylacji albo powtarzalność zimnego obszaru w podobnych warunkach pogodowych.

Fachowca należy wezwać, gdy zimne obszary są rozległe lub powtarzają się każdej zimy, a także wtedy, gdy pojawiają się skropliny, zapach stęchlizny, pleśń, odspojenia tynku albo ślady wilgoci po opadach. Specjalistyczna diagnostyka jest potrzebna również przy podejrzeniu przecieku instalacji, nieszczelności dachu, podciągania kapilarnego lub przenikania powietrza przez obudowę budynku.

Nie należy rozkuwać ściany wyłącznie na podstawie odczytu z pirometru, szczególnie gdy w przegrodzie mogą przebiegać przewody elektryczne, wodne lub grzewcze. Podejrzenie przecieku wymaga kontroli instalacji i pomiaru wilgotności materiału. Rozróżnienie wady ocieplenia od nieszczelności może wymagać termowizji, badania szczelności, oględzin przegrody oraz analizy dokumentacji budynku.
