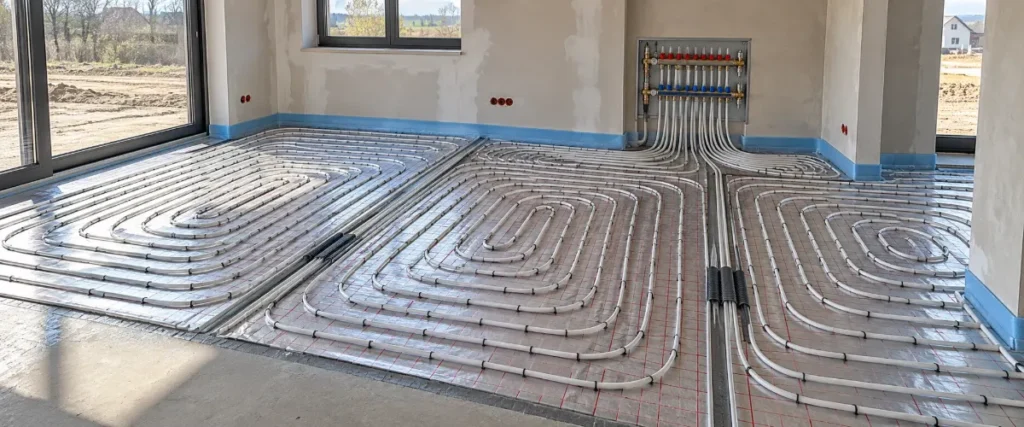

Ile pętli podłogówki potrzeba? Obliczenia dla 10-100 m²

To, ile pętli podłogówki trzeba wykonać, zależy od czynnej powierzchni grzewczej, rozstawu i średnicy rur, długości dojść do rozdzielacza oraz oporów hydraulicznych. Sam metraż domu nie wystarcza. Dwa budynki o powierzchni 100 m² mogą wymagać innej liczby obwodów ze względu na podział pomieszczeń, lokalizację rozdzielaczy i parametry instalacji.

Poniższe obliczenia pozwalają wstępnie podzielić powierzchnię na pętle i ustalić liczbę sekcji rozdzielacza. Ostateczny układ trzeba sprawdzić pod kątem przepływów, spadku ciśnienia, dylatacji oraz obciążenia cieplnego pomieszczeń.

Ile pętli podłogówki przyjąć na początek?

Wstępną liczbę obwodów można obliczyć przez podzielenie całkowitej długości potrzebnej rury przez dopuszczalną długość jednej pętli i zaokrąglenie wyniku w górę. Bezpieczniejszą metodą jest jednak podział czynnej powierzchni według tabel maksymalnej powierzchni obwodu przygotowanych dla konkretnej rury i systemu.

Dla przykładowej rury 16 × 2 mm dokumentacja systemu Roth wskazuje orientacyjnie maksymalnie 9 m² na obwód przy rozstawie 10 cm, 13 m² przy 15 cm i 18 m² przy 20 cm. Powierzchnia 30 m² wymagałaby w tym przykładzie odpowiednio 4, 3 albo 2 pętli. Nie jest to uniwersalna tabela dla każdej rury o średnicy 16 mm ani dla wszystkich parametrów pracy instalacji.

Jeżeli wynik wypada blisko granicy podanej przez producenta, nie należy na siłę pozostawiać jednego obwodu. Dwie krótsze pętle o podobnej długości są zazwyczaj łatwiejsze do wyregulowania niż jeden obwód pracujący przy granicznym oporze hydraulicznym. Każda dodatkowa pętla wymaga jednak osobnej sekcji rozdzielacza.

Jakie dane są potrzebne przed liczeniem obwodów?

Punktem wyjścia jest powierzchnia rzeczywiście ogrzewana, a nie powierzchnia użytkowa wpisana w projekt domu. Od metrażu pomieszczenia można odjąć obszary trwale wyłączone z ogrzewania, ale trzeba to zrobić zgodnie z projektem i rzeczywistym planem zabudowy.

• Czynna powierzchnia grzewcza – część podłogi, pod którą rzeczywiście zostanie ułożona rura.
• Rozstaw rur – na przykład 10, 15 albo 20 cm, dobrany do obciążenia cieplnego pomieszczenia.
• Średnica i typ rury – wpływają między innymi na średnicę wewnętrzną i opory przepływu.
• Długość dojścia do rozdzielacza – trzeba uwzględnić zarówno zasilanie, jak i powrót.
• Układ dylatacji – może wymusić podział jednego pomieszczenia na kilka pól.
• Wymagany przepływ – wynika z obciążenia cieplnego oraz przyjętej różnicy temperatur.
• Dostępne ciśnienie pompy – wpływa na możliwość uzyskania projektowego przepływu w najbardziej niekorzystnym obwodzie.
• Podział na strefy regulacyjne – pomieszczenia o innych wymaganiach temperaturowych korzystniej zasilać osobnymi pętlami.

Rozstawu nie powinno się zwiększać tylko po to, aby zmniejszyć liczbę obwodów. Jeśli obliczenia cieplne wymagają rozstawu 10 cm, zastosowanie 20 cm może obniżyć moc podłogi i pogorszyć równomierność temperatury. Zasady ustalania tego parametru opisuje poradnik jaki rozstaw rur ogrzewania podłogowego wybrać.

Nie należy też automatycznie odejmować całej powierzchni pod meblami. Stałą zabudowę kuchenną, brodzik albo trwale zamontowaną wannę można potraktować jako obszary nieogrzewane, jeśli przewiduje to projekt. Szafa wolnostojąca, stół czy wyspa kuchenna mogą natomiast w przyszłości zmienić położenie. Zbyt duże ograniczenie czynnej powierzchni zmniejsza moc możliwą do oddania przez podłogę.

Obliczanie liczby obwodów krok po kroku

Do szybkiego oszacowania długości przewodu można wykorzystać zużycie rury wynikające z rozstawu. Przy układaniu co 10 cm jest to około 10 m rury na 1 m², przy 15 cm około 6,6-6,7 m/m², a przy 20 cm około 5 m/m². Są to wartości dotyczące pola grzewczego, bez dojść do rozdzielacza.

1. Ustal czynną powierzchnię grzewczą. Oddziel pomieszczenia i strefy, które mają być regulowane niezależnie.
2. Przyjmij rozstaw wynikający z projektu cieplnego. Nie dopasowuj go do oczekiwanej liczby pętli ani dostępnego rozdzielacza.
3. Oblicz długość rury w polu. Podziel czynną powierzchnię przez rozstaw wyrażony w metrach.
4. Zmierz trasę od rozdzielacza do pola. Dodaj ją dwukrotnie, ponieważ pętla ma odcinek zasilający i powrotny.
5. Sprawdź dokumentację systemu. Odszukaj tabelę dla konkretnej średnicy rury, konstrukcji podłogi i przyjętych parametrów hydraulicznych.
6. Uwzględnij dylatacje. Podział pętli powinien odpowiadać podziałowi pól jastrychu.
7. Podziel powierzchnię na podobne obwody. Unikaj skrajnych różnic długości, jeśli geometria pomieszczeń na to pozwala.
8. Zaokrąglij liczbę obwodów w górę. Przyjmij co najmniej tyle samo sekcji rozdzielacza.
9. Zweryfikuj przepływy i opory. Jest to szczególnie ważne, gdy obwód zbliża się do granicy wskazanej przez producenta.

Wzór na długość rury w polu grzewczym

Orientacyjną długość rury w części grzewczej można policzyć ze wzoru:

Dla 12 m² i rozstawu 15 cm obliczenie wygląda następująco: 12 / 0,15 = 80 m. Nie jest to jeszcze całkowita długość pętli, ponieważ brakuje odcinków łączących pole z rozdzielaczem.

Przykład obliczenia dla pokoju 12 m²

Dla czynnej powierzchni 12 m² i rozstawu 15 cm długość rury w polu wynosi około 80 m. Jeżeli początek pola grzewczego znajduje się 6 m od rozdzielacza, trzeba dodać około 12 m na zasilanie i powrót. Cała pętla ma więc orientacyjnie 92 m, a nie 80 m.

Ten przykład pokazuje, dlaczego wynik oparty wyłącznie na powierzchni może być mylący. Gdyby rozdzielacz znajdował się 1 m od pola, całkowita długość wyniosłaby około 82 m. Przy tej samej powierzchni i rozstawie sama lokalizacja rozdzielacza zmieniłaby długość obwodu o 10 m.

Dojście do pomieszczenia nie jest procentowym zapasem montażowym. To część pętli, która zwiększa jej długość i opór hydrauliczny.

Obliczenie 92 m nadal nie przesądza, czy pojedyncza pętla będzie prawidłowa. Wynik trzeba porównać z tabelami wybranego systemu i sprawdzić przy wymaganym przepływie. Jeśli 12 m² znajduje się blisko maksymalnej powierzchni obwodu, długie dojście może przemawiać za podziałem na dwie pętle.

Tabela orientacyjna dla powierzchni od 10 do 100 m²

Poniższe wartości wynikają z maksymalnych powierzchni jednego obwodu podanych dla rury Roth X-Pert S5+ 16 × 2 mm: 9 m² przy rozstawie 10 cm, 13 m² przy 15 cm i 18 m² przy 20 cm. Tabela służy do wstępnego doboru. Nie zastępuje obliczeń hydraulicznych ani dokumentacji systemu, który ma zostać zamontowany.

* Wynik znajduje się blisko orientacyjnej granicy powierzchni obwodu. Po doliczeniu dojść do rozdzielacza albo uwzględnieniu wymaganego przepływu może być potrzebny dodatkowy podział.

Pełne założenia oraz tabele dla różnych średnic zawiera katalog techniczny systemów ogrzewania płaszczyznowego Roth. Dla rur 17 × 2,2 mm i 20 × 2 mm dopuszczalne powierzchnie są większe, dlatego tabeli dla 16 × 2 mm nie można przenosić na dowolną instalację.

Wiersz dotyczący 100 m² nie oznacza, że cały dom można potraktować jak jedno pole. W praktyce liczbę pętli ustala się osobno dla pomieszczeń, stref regulacyjnych i pól jastrychu, a następnie sumuje. Z tego powodu rzeczywisty wynik może być większy niż proste dzielenie całej powierzchni przez maksymalny metraż obwodu.

Salon 30 m²: dwie, trzy czy cztery pętle?

Salon o czynnej powierzchni 30 m² może wymagać 2-4 obwodów, zależnie od rozstawu, rury, długości dojść i układu dylatacji. W analizowanym przykładzie dla rury 16 × 2 mm wychodzą 4 pętle przy rozstawie 10 cm, 3 przy 15 cm oraz 2 przy 20 cm.

Przy rozstawie 15 cm w samym polu potrzeba około 200 m rury. Podział na trzy pola po około 10 m² daje mniej więcej 67 m rury w polu na każdy obwód. Jeśli trasa od rozdzielacza do danego pola ma około 5 m, po dodaniu zasilania i powrotu pętla będzie miała orientacyjnie 77 m. Rzeczywiste odległości należy policzyć osobno, ponieważ poszczególne pola mogą leżeć w różnej odległości od rozdzielacza.

Podział tej samej powierzchni na dwa obwody przy rozstawie 15 cm oznaczałby po około 100 m rury w polu, jeszcze przed doliczeniem dojść. Może to przekroczyć założenia konkretnego systemu albo spowodować zbyt duży spadek ciśnienia. Cztery krótsze pętle nie muszą być błędem, ale zajmą dodatkową sekcję rozdzielacza w porównaniu z układem trzech obwodów i zwiększą koszt osprzętu.

Jeżeli salon łączy się z kuchnią, nie zawsze należy traktować całość jako jedno prostokątne pole. Stała zabudowa, strefa przy dużym przeszkleniu, różne okładziny podłogowe i dylatacje między częściami mogą uzasadniać osobne obwody. Nie oznacza to jednak, że rozstaw można dowolnie zmieniać bez ponownego sprawdzenia mocy cieplnej.

Jak praktycznie podzielić 30 m²?

Najpierw trzeba nanieść na rzut obszary nieogrzewane i przebieg dylatacji. Następnie powierzchnię dzieli się na pola, dla których można ułożyć pętle o zbliżonej długości. W regularnym salonie mogą to być trzy sąsiadujące pola po około 10 m². W pomieszczeniu w kształcie litery L korzystniejszy może być podział zgodny z geometrią i przewężeniem, nawet jeśli pola nie będą miały dokładnie takiej samej powierzchni.

Różnice długości nie muszą wynosić zero. Ważne, aby nie tworzyć bez potrzeby zestawu skrajnie krótkich i skrajnie długich pętli. Ostateczne przepływy ustawia się na rozdzielaczu, ale regulacja nie powinna służyć do naprawiania błędnego podziału powierzchni.

Dlaczego 100 lub 120 m nie jest uniwersalnym limitem?

Maksymalna długość pętli wynika przede wszystkim z oporu hydraulicznego, a nie z jednej przyjętej liczby metrów. Znaczenie mają średnica wewnętrzna rury, wymagany przepływ, różnica temperatur, opory rozdzielacza i zaworów oraz dostępne ciśnienie pompy.

Rura oznaczona jako 16 × 2 mm ma nominalnie około 12 mm średnicy wewnętrznej, lecz sam wymiar nie przesądza o dopuszczalnej długości. Obwód z małym wymaganym przepływem może powodować mniejszy spadek ciśnienia niż krótsza pętla, przez którą trzeba przetłoczyć więcej wody. Projektant sprawdza więc jednocześnie długość, przepływ i stratę ciśnienia.

Tabele producentów mogą uwzględniać także temperaturę wody, opór cieplny okładziny, konstrukcję podłogi, odcinki tranzytowe oraz przyjęty limit spadku ciśnienia. Przykładowo w danych technicznych TECEfloor pojawiają się założenia dotyczące tranzytów 2 × 5 m i maksymalnej straty 200 mbar łącznie z rozdzielaczem. Taki wynik obowiązuje tylko w warunkach wskazanych dla danej tabeli.

Nie należy zatem przenosić limitu odczytanego dla jednej rury na inny system. Programy projektowe dobierają liczbę obwodów według maksymalnej długości oraz maksymalnego oporu hydraulicznego. Czasami ograniczeniem okaże się długość, a w innym przypadku spadek ciśnienia przy wymaganym przepływie.

Zbyt długa pętla może mieć za mały przepływ, nierównomiernie nagrzewać podłogę i wymagać większej wysokości podnoszenia pompy. Pełne otwarcie przepływomierza nie zawsze rozwiąże problem, a może wpłynąć na pracę pozostałych obwodów. Po wykonaniu jastrychu prawidłowe rozdzielenie takiej pętli jest bardzo trudne.

Jak podzielić pomieszczenia i nie kolidować z dylatacjami?

Obwody w dużym pomieszczeniu powinny mieć możliwie zbliżone długości i odpowiadać polom wyznaczonym przez dylatacje jastrychu. Układ pętli o długościach 35 i 100 m można próbować regulować przepływomierzami, ale będzie trudniejszy do zrównoważenia niż dwa obwody po około 65-70 m.

Właściwa część grzewcza pętli nie powinna przecinać dylatacji oddzielającej pola jastrychu. Przez szczelinę mogą przechodzić odcinki tranzytowe, lecz powinny być zabezpieczone rurą osłonową zgodnie z projektem systemu. Zabezpieczenie ogranicza ryzyko uszkodzenia przewodu wskutek ruchu sąsiadujących pól posadzki.

Wytyczne KAN-therm wskazują potrzebę podziału pól między innymi wtedy, gdy bok pola przekracza 8 m albo proporcja jego boków jest większa niż 2:1. Dylatacje mogą być potrzebne również w przewężeniach, przejściach drzwiowych i pomieszczeniach o nieregularnym kształcie. W efekcie powierzchnia, która mieści się w orientacyjnym limicie jednego obwodu, może wymagać dwóch pętli ze względu na podział jastrychu.

Jedna pętla może teoretycznie ogrzewać dwa małe pomieszczenia, ale ogranicza to niezależne sterowanie. Jeśli łazienka i korytarz mają inne wymagania temperaturowe, wspólny obwód utrudni regulację. Problemem może być również dylatacja w przejściu drzwiowym. Standardowo korzystniej przypisywać obwody do konkretnej strefy regulacyjnej.

Ile sekcji powinien mieć rozdzielacz?

Minimalna liczba sekcji rozdzielacza jest równa liczbie pętli. Osiem obwodów wymaga więc rozdzielacza co najmniej 8-sekcyjnego, nawet jeśli kilka pętli znajduje się w tym samym pomieszczeniu.

Nie należy liczyć sekcji według liczby pokoi. Salon może zajmować trzy sekcje, sypialnia jedną, a otwarta kuchnia kolejną. Dla domu z 11 obwodami potrzebny będzie rozdzielacz mieszczący co najmniej 11 pętli albo podział instalacji na dwa rozdzielacze, jeśli przemawia za tym układ budynku i długość dojść.

Lokalizacja rozdzielacza ma bezpośredni wpływ na liczbę i długość obwodów. Umieszczenie go możliwie centralnie może ograniczyć długość odcinków tranzytowych. W domu piętrowym często stosuje się oddzielne rozdzielacze dla kondygnacji, ale ostateczny podział powinien wynikać z projektu hydraulicznego.

Wolna sekcja może ułatwić przyszłą rozbudowę, lecz nie jest wymogiem technicznym. Trzeba ocenić, czy istnieje realne miejsce na dodatkowy obwód i czy pozostałe elementy instalacji mają odpowiednią rezerwę. Kupowanie znacznie większego rozdzielacza bez planu rozbudowy zwiększa wymiary szafki oraz koszt armatury.

Rozdzielacz powinien umożliwiać regulację przepływu, odpowietrzanie oraz napełnianie poszczególnych pętli. Przy sterowaniu strefowym na zaworach montuje się siłowniki przypisane do termostatów. Kilka pętli jednego salonu może pracować jako jedna strefa, ale nadal każda z nich zajmuje oddzielną sekcję hydrauliczną.

Błędy, przez które obwodów wychodzi za mało

• Liczenie całego domu jako jednego pola. Pomija podział na pomieszczenia, strefy regulacyjne i pola jastrychu.
• Nieuwzględnienie zasilania i powrotu. Rozdzielacz oddalony o 8 m może dodać do pętli około 16 m przewodu.
• Przyjęcie 100 lub 120 m jako sztywnego limitu. Taka długość może być niedopuszczalna przy wymaganym przepływie albo nie odpowiadać dokumentacji konkretnego systemu.
• Automatyczne dodanie 10% rury. Procentowy zapas nie zastępuje pomiaru rzeczywistej trasy do rozdzielacza.
• Dobór rozstawu pod liczbę pętli. Zwiększenie odstępu może obniżyć moc ogrzewania poniżej potrzeb pomieszczenia.
• Duże różnice długości obwodów. Skrajnie różne pętle trudniej wyregulować, a krótki obwód może przejmować zbyt duży przepływ.
• Pominięcie dylatacji. Nieprawidłowo poprowadzona rura jest narażona na uszkodzenie podczas pracy jastrychu.
• Dobór rozdzielacza według liczby pokoi. Każda pętla potrzebuje osobnej sekcji, także gdy trzy obwody ogrzewają jeden salon.
• Łączenie różnych stref jednym obwodem. Utrudnia niezależne sterowanie i może prowadzić do przegrzewania jednego pomieszczenia oraz niedogrzania drugiego.

Mniejszy rozdzielacz przestaje być oszczędnością, gdy wymusza wydłużenie pętli albo połączenie stref o odmiennych wymaganiach. Koszt większej szafki i dodatkowej sekcji warto porównać z ryzykiem problemów, których po wykonaniu posadzki nie da się łatwo usunąć.

Kiedy wystarczy szacunek, a kiedy potrzebny jest projekt?

Samodzielne obliczenie jest przydatne do oszacowania ilości rury, liczby pętli, wielkości rozdzielacza i budżetu. Nie powinno zastępować obliczeń cieplnych i hydraulicznych, gdy układ pracuje blisko limitów albo ma nietypową geometrię.

Co można policzyć samodzielnie?

Inwestor może ustalić czynną powierzchnię, zmierzyć odległości od rozdzielacza, obliczyć orientacyjne zużycie rury i porównać wynik z tabelą producenta. Na tej podstawie można także oszacować minimalną liczbę sekcji rozdzielacza oraz ilość materiału potrzebnego do wyceny.

Kiedy wezwać projektanta lub doświadczonego wykonawcę?

Pomoc specjalisty jest potrzebna, gdy nie ma obliczonego obciążenia cieplnego pomieszczeń, pętla zbliża się do granicy systemu, rozdzielacz znajduje się daleko, występują różne rozstawy lub strefy brzegowe, a także wtedy, gdy trzeba dobrać przepływy, spadki ciśnienia i wysokość podnoszenia pompy.

Przy pompie ciepła niedowymiarowana podłogówka może wymusić wyższą temperaturę zasilania, co obniży sprawność całego układu. W takim przypadku oszczędność na liczbie pętli może przełożyć się na gorsze parametry pracy instalacji przez wiele lat.

Prac nie należy kontynuować na podstawie samego szacunku, jeśli przebieg rur koliduje z dylatacjami albo nie wiadomo, jaki przepływ powinien osiągnąć dany obwód. Rozdzielenie źle zaplanowanej pętli po wykonaniu jastrychu zazwyczaj wymaga ingerencji w gotową posadzkę.

Co sprawdzić przed wykonaniem jastrychu?

Po zalaniu rur poprawienie podziału na obwody jest zwykle trudne i kosztowne. Przed rozpoczęciem prac posadzkarskich trzeba porównać wykonany układ z projektem, opisać pętle przy rozdzielaczu i sprawdzić miejsca przejścia między polami.

• Sprawdź rzeczywistą długość każdego obwodu i zapisz ją przy odpowiedniej sekcji.
• Potwierdź, że zasilanie i powrót tej samej pętli są prawidłowo podłączone.
• Skontroluj zgodność przebiegu rur z dylatacjami.
• Sprawdź rury osłonowe na odcinkach tranzytowych przechodzących przez dylatacje.
• Wykonaj próbę szczelności zgodnie z instrukcją wybranego systemu.
• Pozostaw połączenia pętli przy rozdzielaczu, bez złącz ukrytych w jastrychu.
• Sfotografuj cały przebieg rur z punktami odniesienia do ścian, progów i otworów drzwiowych.
• Zabezpiecz instalację przed przesunięciem i uszkodzeniem podczas wykonywania jastrychu.

Dokumentacja zdjęciowa przydaje się później podczas wiercenia w podłodze, montażu zabudowy albo zmian aranżacyjnych. Zdjęcia powinny obejmować całe pomieszczenia i umożliwiać określenie położenia przewodów, a nie przedstawiać wyłącznie zbliżenia fragmentów instalacji.

Najpierw ustal czynną powierzchnię, rozstaw wynikający z obliczeń cieplnych oraz rzeczywiste długości dojść do rozdzielacza. Następnie porównaj wynik z tabelą dla konkretnej rury i podziel pomieszczenia na możliwie podobne obwody zgodne z dylatacjami. Liczba pętli wyznaczy minimalną liczbę sekcji rozdzielacza. Jeżeli wynik jest bliski limitu, instalacja ma nietypowy układ albo będzie współpracować z pompą ciepła, przed zakupem materiałów zleć sprawdzenie przepływów i spadków ciśnienia.
