Jedna pętla podłogówki nie grzeje – diagnostyka krok po kroku

Gdy jedna pętla podłogówki nie grzeje, a pozostałe obiegi działają prawidłowo, przyczyny należy szukać przede wszystkim w sterowaniu i przepływie przez konkretną pętlę. Najczęściej problemem jest brak sygnału z termostatu, zamknięty siłownik, zablokowany zawór, zapowietrzenie, zabrudzenie albo nieprawidłowa regulacja rozdzielacza. Uszkodzenie rury w posadzce jest możliwe, ale diagnostykę zaczyna się od elementów dostępnych w szafce rozdzielacza, a nie od rozkuwania podłogi.

Jak potwierdzić, że jedna pętla podłogówki rzeczywiście nie grzeje?

Zimna w dotyku podłoga nie zawsze oznacza awarię. Przy dodatniej temperaturze zewnętrznej, niewielkim zapotrzebowaniu na ciepło i niskiej temperaturze zasilania powierzchnia posadzki może być tylko lekko ciepła albo sprawiać wrażenie neutralnej. Ogrzewanie może mimo to utrzymywać prawidłową temperaturę w pomieszczeniu.

Problem z konkretną pętlą jest bardziej prawdopodobny, gdy pomieszczenie nie osiąga temperatury zadanej, sterownik zgłasza grzanie, a odpowiadający obieg nie reaguje. Ważnymi objawami są również zerowe wskazanie przepływomierza oraz sytuacja, w której rura zasilająca robi się ciepła, ale powrót przez dłuższy czas pozostaje zimny.

Ogrzewanie podłogowe reaguje wolniej niż grzejnik. Po podniesieniu temperatury zadanej trzeba dać czas na zadziałanie automatyki, otwarcie siłownika i rozgrzanie pętli. Nie należy oceniać temperatury pomieszczenia po kilku minutach. Szybciej można natomiast sprawdzić, czy sterownik zarejestrował zapotrzebowanie na ciepło, czy siłownik zmienił położenie i czy pojawił się przepływ.

Diagnostyka pętli ogrzewania podłogowego krok po kroku

Kontrolę należy prowadzić od automatyki do hydrauliki. Przed zmianą jakiejkolwiek nastawy warto sfotografować cały rozdzielacz, przepływomierze, siłowniki i położenie dostępnych zaworów. Dzięki temu będzie można odtworzyć stan początkowy oraz przekazać instalatorowi konkretne informacje.

1. Podnieś temperaturę zadaną w problematycznym pomieszczeniu. Ustaw ją wyraźnie powyżej temperatury aktualnej, aby termostat zgłosił zapotrzebowanie na ciepło.
2. Sprawdź sygnał na termostacie i sterowniku. Kontrolka, symbol albo komunikat powinny potwierdzać aktywne żądanie grzania. Brak reakcji może oznaczać problem z bateriami, przewodem, komunikacją radiową, konfiguracją strefy lub samym termostatem.
3. Poczekaj na otwarcie siłownika. Siłowniki termoelektryczne nie zawsze zmieniają położenie natychmiast. Czas otwierania zależy od konkretnego modelu. Jeżeli obudowa ma wskaźnik położenia, porównaj go ze wskaźnikami działających stref.
4. Zidentyfikuj właściwą pętlę. Posłuż się opisem rozdzielacza, projektem lub protokołem uruchomienia. Nie zakładaj, że kolejność króćców odpowiada kolejności pomieszczeń.
5. Odczytaj przepływomierz. Sprawdź, czy po zgłoszeniu grzania wskazanie wzrosło. Porównanie z sąsiednimi pętlami jest pomocne diagnostycznie, ale nie oznacza, że wszystkie obiegi powinny mieć identyczny przepływ.

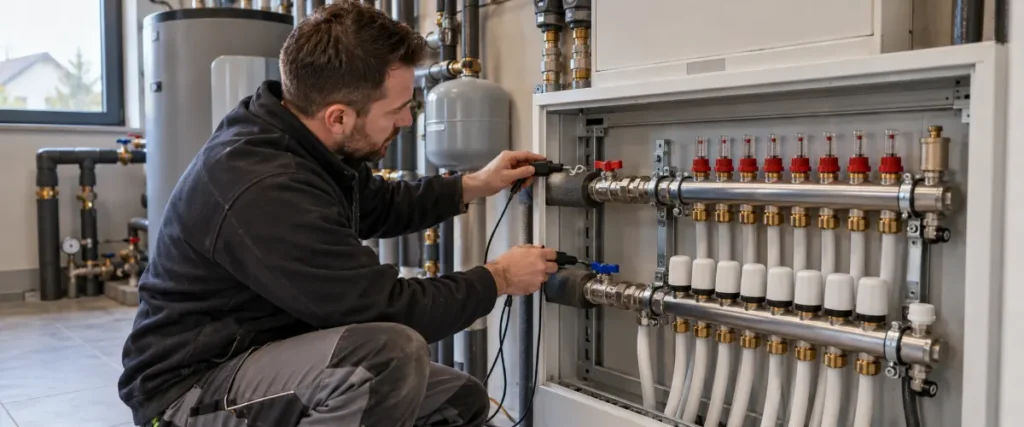

6. Porównaj temperaturę zasilania i powrotu. Ostrożnie dotknij dostępnych odcinków rur przy rozdzielaczu. Nie odkręcaj izolacji, złączek ani elementów znajdujących się pod ciśnieniem.
7. Obserwuj zachowanie obiegu. Zapisz, czy przepływ jest stały, zanika, pulsuje, czy pojawia się tylko na chwilę. Zwróć uwagę na szum i bulgotanie.
8. Zatrzymaj diagnostykę przed ingerencją serwisową. Demontaż siłownika, pomiar napięcia, rozbieranie zaworu, płukanie oraz ponowne napełnianie pętli powinien wykonać fachowiec.

Nie zmieniaj jednocześnie ustawień wszystkich przepływomierzy, biegu pompy i temperatury zasilania. Po kilku zmianach wykonanych naraz trudno ustalić, co było rzeczywistą przyczyną. Można też rozregulować sprawne obiegi i doprowadzić do przegrzewania jednych pomieszczeń oraz niedogrzewania innych.

Nie należy również podnosić ciśnienia, temperatury wody ani wydajności pompy „aż pętla ruszy”. Takie działanie może chwilowo zmienić rozkład przepływów, ale nie usuwa zablokowanego zaworu, korka powietrznego ani niedrożności. Może za to uruchomić zabezpieczenia źródła ciepła lub ujawnić nieszczelność.

Jak interpretować przepływomierz oraz temperaturę zasilania i powrotu?

Sam odczyt przepływomierza nie wystarcza do postawienia diagnozy. Trzeba zestawić go z sygnałem termostatu, położeniem siłownika i temperaturą obu rur. Dopiero taki obraz pozwala rozdzielić usterkę automatyki od problemu hydraulicznego.

Zero na rotametrze nie oznacza automatycznie zapowietrzenia ani uszkodzenia rury. Automat może celowo zamknąć obieg, zawór regulacyjny może być zamknięty, a pływak przepływomierza może być zabrudzony lub zablokowany. Z tego powodu najpierw należy potwierdzić, że właściwa strefa rzeczywiście zgłasza grzanie.

Nie ma jednej prawidłowej wartości przepływu dla każdej pętli. Nastawa zależy między innymi od długości i średnicy rury, rozstawu przewodów, obciążenia cieplnego pomieszczenia, temperatury zasilania oraz oporów całej instalacji. Różne rozdzielacze mają też przepływomierze o różnych zakresach. Wartości należy przyjmować z projektu, protokołu regulacji lub pomiarów wykonanych podczas równoważenia instalacji.

Zbliżona temperatura zasilania i powrotu również wymaga interpretacji. Przy działającej pętli może oznaczać niewielki odbiór ciepła, na przykład w okresie przejściowym. Jeżeli obie rury są zimne, bardziej prawdopodobny jest brak ciepłej wody na belce albo błędna identyfikacja obiegu. Wyraźnie ciepłe zasilanie i długo zimny powrót częściej wskazują na brak lub bardzo mały przepływ.

Najczęstsze przyczyny jednej zimnej pętli

Termostat nie uruchamia właściwego kanału

Jeżeli sterownik nie pokazuje zapotrzebowania na ciepło, przyczyny należy szukać przed rozdzielaczem. Może nią być rozładowana bateria termostatu, utrata komunikacji radiowej, uszkodzenie przewodu albo nieprawidłowa konfiguracja. Po remoncie lub zmianie automatyki zdarza się również, że termostat steruje innym kanałem niż powinien.

Błędne przypisanie można podejrzewać, gdy po podniesieniu temperatury w jednym pokoju otwiera się siłownik opisany jako pętla innego pomieszczenia. Nie należy jednak opierać się wyłącznie na etykietach. Oznaczenia rozdzielacza mogły zostać wykonane nieprawidłowo.

Siłownik nie otwiera zaworu

Siłownik termoelektryczny służy do otwierania i zamykania przepływu przez dany obieg. Uszkodzenie przewodu, brak napięcia albo awaria samego siłownika mogą pozostawić zawór zamknięty mimo żądania grzania. Niektóre modele mają widoczny wskaźnik położenia, ale jego brak nie oznacza uszkodzenia.

Siłownika nie należy dobierać wyłącznie na podstawie wyglądu lub informacji o popularnym rozmiarze gwintu. Trzeba sprawdzić typ przyłącza lub adaptera, napięcie 24 albo 230 V, sposób sterowania oraz stan normalny NC lub NO. Zastosowanie niewłaściwego elementu może odwrócić działanie strefy albo uszkodzić automatykę.

Zablokowana wkładka zaworowa

Po dłuższej przerwie w pracy trzpień wkładki zaworowej może pozostać w położeniu zamkniętym. Objaw przypomina awarię siłownika: sterownik zgłasza grzanie, wskaźnik siłownika może pokazywać otwarcie, ale przepływ się nie pojawia.

Nie wolno chwytać trzpienia kombinerkami, wyciągać go na siłę ani uderzać w element zaworu. Uszkodzenie trzpienia lub uszczelnienia może doprowadzić do wycieku. Kontrolę wkładki należy połączyć z prawidłowym odłączeniem zasilania siłownika i znajomością konstrukcji konkretnego rozdzielacza.

Zapowietrzenie pętli

Korek powietrzny może ograniczyć albo całkowicie zatrzymać przepływ. Typowe sygnały to bulgotanie, szum, niestabilne wskazanie przepływomierza oraz ciepłe zasilanie przy zimnym powrocie. Problem często pojawia się po napełnianiu instalacji, pracach serwisowych albo uzupełnianiu medium.

Otworzenie odpowietrznika na belce nie zawsze wystarczy. Odpowietrznik usuwa przede wszystkim powietrze, które dotarło do rozdzielacza. Pęcherz uwięziony w długiej rurze zatopionej w posadzce może wymagać przepłukania pojedynczego obiegu przez przeznaczone do tego zawory serwisowe.

Zabrudzenie przepływomierza, zaworu lub pętli

Zanieczyszczenia mogą zablokować pływak przepływomierza, wkładkę zaworową albo ograniczyć drożność obiegu. Podejrzenie rośnie, jeśli przepływ stopniowo malał, instalacja była niedawno napełniana albo po regulacji wraca tylko na krótko.

Nie należy rozbierać rotametru ani odkręcać złączek pętli przy instalacji pozostającej pod ciśnieniem. Nagły wypływ wody może zalać szafkę, wprowadzić kolejną porcję powietrza do instalacji i spowodować spadek ciśnienia w całym układzie.

Brak równoważenia hydraulicznego

Krótsze pętle o mniejszych oporach mogą przejmować zbyt dużą część dostępnego przepływu. Dłuższy obieg działa wtedy słabo, choć nie jest zatkany ani uszkodzony. Rozdzielacz ma elementy regulacyjne właśnie po to, aby rozdzielić przepływ zgodnie z potrzebami poszczególnych pomieszczeń.

Rozwiązaniem nie jest maksymalne otwarcie wszystkich przepływomierzy ani ustawienie najwyższego biegu pompy. Równoważenie powinno być wykonane według projektu lub na podstawie pomiarów całej instalacji. Regulacja jednego obiegu wpływa na warunki pracy pozostałych.

Uszkodzenie lub błąd wykonania pętli

Załamanie, zgniecenie albo przewiercenie rury zdarza się rzadziej niż problemy przy rozdzielaczu. Taką przyczynę bierze się pod uwagę szczególnie wtedy, gdy pętla nie działała od pierwszego uruchomienia, wcześniej wiercono w posadzce, pojawiła się wilgoć albo ciśnienie instalacji spada.

Problem może też wynikać z nadmiernej długości obiegu, niewłaściwej średnicy rury, dużych oporów miejscowych lub nieprawidłowego podłączenia do rozdzielacza. Podniesienie temperatury zasilania nie usuwa takich błędów i może pogorszyć działanie innych stref.

Za małe oddawanie ciepła przez podłogę

Jeżeli przepływ jest stabilny, zasilanie i powrót są ciepłe, a pomieszczenie nadal pozostaje niedogrzane, trzeba sprawdzić straty ciepła, projekt pętli i konstrukcję warstw podłogowych. Gruby podkład, nieodpowiednie wykończenie lub rozległe przykrycie podłogi mogą ograniczyć emisję ciepła.

Duży opór cieplny warstw podłogi zwykle nie wyjaśnia jednak nagłego zaniku przepływu w jednej pętli. Jest bardziej prawdopodobny wtedy, gdy obieg hydraulicznie pracuje poprawnie, ale efekt grzewczy od początku był zbyt słaby. Więcej o tym zagadnieniu wyjaśnia poradnik dotyczący tego, jaki podkład pod panele wybrać do podłogówki.

Kiedy odpowietrznik nie wystarczy i potrzebne jest płukanie pętli?

Jeżeli zawór jest otwarty, automat zgłasza grzanie, a przepływ nadal wynosi zero lub jest niestabilny, jedną z możliwych przyczyn pozostaje powietrze w pętli. Ogólna zasada serwisowa polega na zamknięciu pozostałych obiegów i napełnianiu lub płukaniu kolejno pojedynczej pętli przez przyłącza napełniająco-spustowe rozdzielacza.

Nie istnieje jednak jedna bezpieczna procedura pasująca do każdego modelu. Kierunek przepływu, kolejność zamykania zaworów i dopuszczalne ciśnienie zależą od konstrukcji urządzenia. Przykładowo instrukcja płukania rozdzielacza REHAU Easyflow przewiduje kierunek przeciwny do normalnej pracy i zawiera ograniczenia dotyczące ciśnienia. Zastosowanie procedury przeznaczonej dla innego systemu może uniemożliwić płukanie albo spowodować nieprawidłowe zadziałanie zaworów.

Podczas napełniania instalator powinien kontrolować ciśnienie, szczelność i rodzaj medium. W instalacji może znajdować się uzdatniona woda, inhibitor korozji albo roztwór glikolu. Przypadkowe uzupełnienie wodą wodociągową może zmienić skład medium i pogorszyć ochronę instalacji.

Co można sprawdzić samodzielnie, a czego nie należy ruszać?

Użytkownik może bezpiecznie wykonać kontrolę, która nie wymaga otwierania instalacji ani pracy przy przewodach elektrycznych. Obejmuje ona zmianę nastawy termostatu, odczyt komunikatów sterownika, obserwację wskaźnika siłownika, odczyt przepływomierza oraz ostrożne porównanie temperatur dostępnych rur.

Termometr kontaktowy albo kamera termowizyjna mogą pomóc w porównaniu rur i przebiegu nagrzewania podłogi, ale nie zastąpią kontroli przepływu. Pomiar wykonany bezpośrednio po uruchomieniu strefy może być mylący. Podobnie wygląda badanie fragmentu podłogi zasłoniętego grubym dywanem, meblem bez prześwitu lub stałą zabudową.

Jak rozpoznać, czy problem dotyczy sterowania, czy hydrauliki?

Najważniejsza decyzja diagnostyczna polega na ustaleniu, czy właściwy zawór otrzymuje polecenie otwarcia. Jeżeli termostat nie zgłasza grzania lub sterownik nie uruchamia odpowiedniego kanału, problem leży najpewniej po stronie automatyki. W takiej sytuacji odpowietrzanie pętli nie pomoże.

Jeżeli sterownik zgłasza zapotrzebowanie, siłownik wskazuje otwarcie, ale przepływ nadal wynosi zero, należy podejrzewać zablokowaną wkładkę zaworową, zamkniętą regulację, zapowietrzenie albo niedrożność. To moment, w którym dalsza kontrola zwykle wymaga już fachowca.

Gdy przepływ jest widoczny, lecz zasilanie i powrót pozostają zimne, trzeba zweryfikować temperaturę całej belki oraz oznaczenie pętli. Jeśli obie rury są ciepłe, a pomieszczenie nadal się nie dogrzewa, problem może dotyczyć projektu, równoważenia, strat ciepła lub warstw wykończeniowych podłogi.

Znaczenie ma również historia usterki. Jeżeli obieg wcześniej działał prawidłowo, częściej winne są sterowanie, zawór, powietrze lub zanieczyszczenia. Jeżeli nie działał od pierwszego uruchomienia, rośnie prawdopodobieństwo błędnego przypisania kanału, zamkniętej regulacji, nieprawidłowego podłączenia, błędu projektu albo uszkodzenia rury.

Kiedy przerwać diagnostykę i wezwać instalatora?

Serwis jest potrzebny, gdy rozpoznanie wymaga pracy przy napięciu, demontażu osprzętu, otwarcia instalacji lub zmiany parametrów hydraulicznych. Przed wizytą warto przygotować zdjęcia rozdzielacza, zapisać pierwotne nastawy i opisać reakcję termostatu, siłownika, przepływomierza oraz rur.

• Siłownik 24 lub 230 V wymaga zdjęcia, sprawdzenia zasilania albo wymiany.
• Nie ma pewności, które zawory odcinają zasilanie i powrót oraz jak obsłużyć przyłącza serwisowe.
• Pętla wymaga przepłukania, ponownego napełnienia lub wyregulowania.
• Ciśnienie instalacji spada albo pojawia się wilgoć przy rozdzielaczu lub na podłodze.
• Z zaworu, przepływomierza, odpowietrznika lub złączki wydostaje się woda.
• Obieg nie działał od pierwszego uruchomienia.
• Wcześniej wiercono w posadzce albo montowano elementy mocowane do podłogi.
• Przepływ wraca po odpowietrzeniu, ale ponownie zanika.
• Instalacja jest napełniona glikolem, inhibitorem lub uzdatnioną wodą i nie wiadomo, czym ją uzupełnić.
• Problem występuje w lokalu z instalacją wspólną i ingerencję trzeba uzgodnić z administracją budynku.

Rozkuwanie posadzki powinno być rozważane dopiero po wykluczeniu automatyki, zaworów, nastaw, zapowietrzenia i niedrożności przy rozdzielaczu. Jeżeli podejrzewane jest uszkodzenie rury, instalator może najpierw wykonać próbę szczelności, pomiary ciśnienia i lokalizację miejsca awarii.
