Grzejniki żeberkowe aluminiowe: dobór mocy i członów

Grzejniki żeberkowe aluminiowe dobiera się na podstawie wymaganej mocy cieplnej i temperatury pracy instalacji, a nie wyłącznie powierzchni pokoju. Ten sam model w pomieszczeniu wymagającym 1000 W może potrzebować około 9 członów przy parametrach 75/65/20°C i około 18 członów przy ΔT30. Przed zakupem trzeba również sprawdzić rozstaw przyłączy, wymiary zestawu, sposób podłączenia, dopuszczalne ciśnienie, wymagania dotyczące jakości wody oraz możliwość współpracy z rurami miedzianymi.

Czym jest aluminiowy grzejnik żeberkowy?

Grzejnik aluminiowy żeberkowy jest wodnym grzejnikiem członowym, wykonywanym najczęściej z odlewanego ciśnieniowo stopu aluminium. Poszczególne elementy są połączone w zestaw, przez który przepływa woda instalacyjna. Ukształtowanie kanałów i żeber zwiększa powierzchnię oddawania ciepła do pomieszczenia.

Modułowa budowa pozwala dopasować długość i moc zestawu przez dobór liczby członów. Nie oznacza to jednak, że każdy grzejnik można dowolnie skracać lub rozbudowywać już po zakupie. Producent może określać dopuszczalny zakres liczby elementów, sposób ich łączenia, wymagane uszczelnienia oraz wpływ przeróbki na gwarancję. Informacji tych trzeba szukać w dokumentacji konkretnej serii.

Aluminium wyróżnia się niewielką masą i małą pojemnością wodną. Przykładowo jeden człon KFA G500F waży około 1,33 kg i mieści około 0,3 l wody, natomiast Fondital Desideryo 500/100 waży około 1,28 kg i ma pojemność około 0,26 l. Dzięki temu grzejnik szybko reaguje na zmianę przepływu przez zawór termostatyczny. Nie jest to jednak gwarancja niższych rachunków. Zużycie energii zależy przede wszystkim od strat ciepła budynku, temperatury zasilania, jakości regulacji i sprawności źródła ciepła.

Jak dobrać moc i liczbę członów?

Najważniejszym parametrem przy wyborze grzejnika jest moc cieplna wyrażona w watach. Sama liczba żeberek nie pozwala ocenić, czy zestaw ogrzeje pomieszczenie. Różne modele mają inną moc jednego członu, nawet jeśli ich wysokość i szerokość wyglądają podobnie.

Najpierw należy ustalić projektowe zapotrzebowanie pomieszczenia na ciepło. Następnie dzieli się je przez moc jednego członu przy temperaturach, z jakimi rzeczywiście ma pracować instalacja. Wynik zawsze zaokrągla się w górę.

Liczba członów = zapotrzebowanie pomieszczenia [W] / rzeczywista moc jednego członu [W].

Jeżeli pomieszczenie wymaga 1000 W, a wybrany element osiąga 112 W, obliczenie daje 8,93. Potrzebny jest więc zestaw z co najmniej 9 członami. Jeśli przy niższej temperaturze wody moc tego samego elementu wynosi tylko 58 W, wynik to 17,24, dlatego trzeba zastosować co najmniej 18 członów lub wybrać inny odbiornik ciepła.

Reguła „jedno żeberko na 1 m²” nie jest wiarygodną metodą doboru. Pomija izolacyjność ścian i stropów, wielkość okien, położenie pokoju, wymaganą temperaturę wewnętrzną oraz parametry instalacji. Dwa pomieszczenia o takiej samej powierzchni mogą mieć zupełnie inne zapotrzebowanie. Pokój narożny nad nieogrzewanym garażem, z dużym przeszkleniem i słabą izolacją, będzie tracił więcej ciepła niż pokój wewnętrzny w dobrze ocieplonym budynku.

Najlepszą podstawą doboru jest obliczenie strat ciepła wykonane dla konkretnego pomieszczenia. Wartość z projektu może wymagać aktualizacji, jeżeli od czasu jego przygotowania wymieniono okna, ocieplono budynek, zmieniono sposób użytkowania pomieszczeń albo obniżono temperaturę zasilania instalacji.

Jak ΔT wpływa na moc grzejnika?

ΔT oznacza różnicę między średnią temperaturą wody w grzejniku a temperaturą powietrza w pomieszczeniu. Przy parametrach 75/65/20°C średnia temperatura wody wynosi 70°C. Po odjęciu temperatury pomieszczenia otrzymujemy ΔT50. Jest to często stosowany punkt odniesienia w danych podawanych według EN 442.

Jeśli instalacja pracuje z parametrami 55/45/20°C, średnia temperatura wody wynosi 50°C, a ΔT wynosi 30 K. W takich warunkach moc grzejnika jest znacznie niższa niż przy ΔT50. Typowy człon o całkowitej wysokości około 55-57 cm może w zweryfikowanych przykładach osiągać około 111-115 W przy ΔT50, ale tylko około 58-60 W przy ΔT30. Wartości te nie są jednak wspólne dla wszystkich grzejników aluminiowych.

Dane w tabeli dotyczą konkretnych wariantów. Nie należy przenosić ich na wszystkie człony o podobnych wymiarach. Różnice w budowie kanałów, głębokości i powierzchni wymiany ciepła wpływają na osiąganą moc. Przed zakupem trzeba odczytać dane dla wybranego indeksu produktu, a nie tylko dla całej rodziny grzejników.

Mocy nie należy przeliczać prostą proporcją względem temperatury zasilania. Jeżeli producent nie podaje gotowej wartości dla potrzebnego ΔT, należy użyć jego współczynnika korekcyjnego lub wykładnika charakterystyki cieplnej. Samodzielne przyjęcie, że obniżenie temperatury wody o określony procent powoduje identyczny procentowy spadek mocy, może prowadzić do niedowymiarowania zestawu.

Ma to szczególne znaczenie przy pompie ciepła. Dla parametrów 45/35/20°C średnia temperatura wody wynosi 40°C, więc ΔT wynosi tylko 20 K. Grzejnik może wtedy oddawać znacznie mniej ciepła niż wartość podana w pierwszej kolumnie katalogu dla ΔT50. Jeśli wymagana liczba członów nie mieści się pod oknem, trzeba rozważyć większy model, dwa grzejniki, odbiornik o innej konstrukcji albo ogrzewanie płaszczyznowe.

Czy aluminium pasuje do kotła, pompy ciepła i rur miedzianych?

Grzejnik aluminiowy może współpracować z kotłem gazowym, kotłem na paliwo stałe oraz pompą ciepła, jeżeli odpowiada wymaganiom instalacji dotyczącym temperatury, ciśnienia, przepływu i jakości wody. Sam rodzaj źródła ciepła nie rozstrzyga o zgodności. Przy pompie ciepła największym wyzwaniem jest zwykle uzyskanie potrzebnej mocy przy niskiej temperaturze zasilania, a nie sam materiał grzejnika.

Trzeba sprawdzić maksymalne ciśnienie i temperaturę roboczą konkretnego modelu. Dla KFA G500F podawane jest ciśnienie robocze do 2,0 MPa, czyli 20 bar, oraz temperatura do 95°C. Fondital Desideryo ma maksymalne wartości 16 bar i 120°C. Są to przykłady różnic między seriami, a nie parametry właściwe dla wszystkich grzejników aluminiowych.

Aluminium i miedź w jednej instalacji

Nie wolno zakładać, że każdy grzejnik aluminiowy można bezwarunkowo połączyć z rurami miedzianymi. W instalacji wielometalowej mogą powstać warunki sprzyjające korozji elektrochemicznej, zwłaszcza przy nieodpowiednim składzie wody, dopływie tlenu lub braku właściwej ochrony antykorozyjnej.

Bezpieczna zasada polega na sprawdzeniu, czy producent konkretnego grzejnika pisemnie dopuszcza współpracę z miedzią. KFA deklaruje taką możliwość dla serii G500F dzięki zastosowanym warstwom ochronnym, ale nadal obowiązują wymagania zawarte w instrukcji i warunkach gwarancji. Wytyczne dla układów Cu-Al zalecają również odpowiedni inhibitor przeznaczony do instalacji wielometalowych. Jego dobór i dawkowanie powinny uwzględniać wszystkie materiały, uszczelnienia oraz wymagania kotła lub pompy ciepła.

• Sprawdź pisemne dopuszczenie grzejnika do współpracy z instalacją miedzianą.
• Porównaj wymagania dotyczące jakości wody dla grzejnika i źródła ciepła.
• Ustal, czy producent lub projekt wymaga inhibitora do układów wielometalowych.
• Nie mieszaj przypadkowych preparatów chemicznych ani inhibitorów o nieznanej zgodności.
• Po modernizacji zleć kontrolę szczelności, ciśnienia, odpowietrzenia i przepływu.

Instrukcja KFA G500F/G350F wskazuje między innymi pH 8,0-8,5 oraz określoną jakość wody. Nie jest to uniwersalny zakres dla wszystkich grzejników aluminiowych. Decydują dokumentacje wszystkich urządzeń pracujących w instalacji. Jeżeli ich wymagania są rozbieżne, rozwiązanie powinien dobrać projektant lub instalator. Parametry przykładowej serii i deklarację współpracy z miedzią można sprawdzić w karcie produktu KFA G500F/D.

Rozstaw 500 mm nie oznacza wysokości 500 mm

Liczba „500” w nazwie grzejnika zazwyczaj oznacza rozstaw osi króćców przyłączeniowych, a nie jego wysokość całkowitą. Typowy człon tej klasy ma około 550-575 mm wysokości, około 80 mm szerokości oraz 90-100 mm głębokości. Zestaw dziesięcioelementowy może więc mieć szerokość zbliżoną do 80 cm, ale potrzebne jest jeszcze miejsce na zawory i elementy przyłączeniowe.

Rozróżnienie tych wymiarów ma duże znaczenie podczas wymiany starego grzejnika. Taki sam rozstaw osi ułatwia dopasowanie do istniejących rur, lecz nie gwarantuje montażu bez przeróbek. Trzeba porównać także odległość króćców od ściany, głębokość zestawu, stronę zasilania oraz ilość miejsca na zawór i głowicę termostatyczną.

Grzejniki aluminiowe występują z podłączeniem bocznym i dolnym. KFA G500F jest dostępny w wersji bocznej, a G500F/D z podłączeniem dolnym. Dolne przyłącze występuje też w wybranych wariantach Fondital Calidor Super. Rodzaju przyłącza nie należy wybierać wyłącznie na podstawie zdjęcia. Znaczenie mają kierunek przepływu, położenie wkładki zaworowej, możliwość wykonania nastawy wstępnej oraz układ rur w pomieszczeniu.

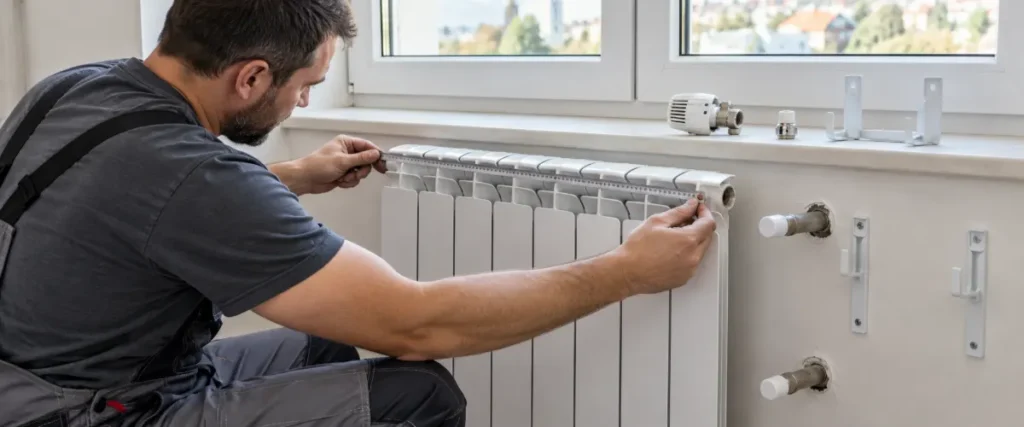

Co zmierzyć przed zamówieniem?

• Rozstaw osi istniejących przyłączy.
• Wysokość i szerokość dostępnej wnęki.
• Odległość osi rur od ściany.
• Maksymalną szerokość zestawu razem z armaturą.
• Miejsce na głowicę termostatyczną i swobodny przepływ powietrza.
• Rodzaj oraz stronę istniejącego zasilania i powrotu.

Głowica termostatyczna nie powinna znajdować się za ciężką zasłoną ani w zamkniętej obudowie. W takim miejscu odczytuje temperaturę panującą bezpośrednio przy grzejniku i może zbyt wcześnie ograniczać przepływ, mimo że w pozostałej części pokoju nadal jest chłodno.

Aluminium, stal czy żeliwo?

Wybór materiału powinien wynikać z wymaganej mocy, parametrów instalacji, dostępnego miejsca i sposobu regulacji. Samo hasło „grzejnik energooszczędny” nie jest wystarczającym argumentem. Każdy prawidłowo dobrany odbiornik musi dostarczyć do pokoju tyle ciepła, ile budynek w danym momencie traci.

Aluminiowa konstrukcja członowa jest praktyczna, gdy liczy się mała masa, szybka reakcja zaworu i możliwość dobrania szerokości przez liczbę elementów. Może także ułatwić wymianę starego grzejnika o typowym rozstawie przyłączy. Ograniczeniem jest konieczność dokładnego sprawdzenia jakości wody i zgodności z pozostałymi metalami.

Grzejnik stalowy płytowy warto rozważyć, gdy potrzebna jest określona moc w ograniczonej przestrzeni i dostępny jest wariant dopasowany do przyłączy. Grzejnik żeliwny ma większą masę oraz bezwładność, dlatego wolniej reaguje na regulację, ale dłużej pozostaje ciepły po ograniczeniu przepływu. Wymiana żeliwa na aluminium nie powinna polegać na porównaniu samej liczby członów. Należy porównać moc przy tych samych temperaturach instalacji.

Jak porównywać modele, wyposażenie i ceny?

Porównanie należy rozpocząć od mocy jednego członu przy tym samym ΔT. Dopiero później ocenia się wymiary, maksymalne ciśnienie i temperaturę, sposób podłączenia, wymagania dotyczące wody, wyposażenie oraz warunki gwarancji. Większa liczba elementów nie musi oznaczać korzystniejszej oferty, jeśli pojedynczy człon ma niższą moc lub zestaw nie pasuje do instalacji.

Dokumentacja KFA G500F i G350F zawiera moce dla ΔT30 oraz ΔT50, co ułatwia ocenę pracy z instalacją o obniżonych parametrach. Fondital Desideryo jest dostępny w wariantach o rozstawie osi od 350 do 800 mm, a dane obejmują ΔT30, ΔT50 i ΔT70. W ofercie tego producenta znajdują się również serie Calidor Super, Blitz Super, Exclusivo i Seven N. Nazwa serii nie zastępuje jednak sprawdzenia dokładnego wariantu oraz indeksu produktu.

W przykładowych ofertach podstawowy pakiet 10-elementowy kosztował około 259 zł, a zestaw Fondital około 630 zł. Są to jedynie migawki cenowe, które mogą szybko stracić aktualność. Ostateczny koszt zależy od wysokości, koloru, liczby członów, sposobu podłączenia i zawartości opakowania. Przed zamówieniem trzeba sprawdzić aktualną cenę i zakres zestawu.

Niektóre oferty dotyczą jednego członu, inne fabrycznie połączonego pakietu, a jeszcze inne kompletu z częścią akcesoriów. Do ceny grzejnika mogą dojść uchwyty, korki, odpowietrznik, zawór termostatyczny, głowica, zawór powrotny, złączki, materiały montażowe i robocizna.

• Ustal, czy cena dotyczy jednego członu, pakietu czy kompletnego zestawu.
• Porównaj moc modeli przy identycznym ΔT.
• Sprawdź rozstaw osi i wysokość całkowitą.
• Policz szerokość zestawu wraz z zaworami.
• Zweryfikuj maksymalne ciśnienie i temperaturę roboczą.
• Przeczytaj wymagania dotyczące wody oraz instalacji miedzianej.
• Sprawdź dopuszczalny zakres liczby członów.
• Dodaj koszt armatury, montażu, regulacji i ewentualnej przeróbki rur.

Dobór grzejnika krok po kroku

Prawidłowa kolejność ogranicza ryzyko zakupu zbyt małego grzejnika lub zestawu, którego nie da się podłączyć bez kosztownej przebudowy instalacji.

1. Ustal zapotrzebowanie pomieszczenia. Skorzystaj z projektu lub obliczenia strat ciepła. Po termomodernizacji albo zmianie źródła ciepła wcześniejsze wartości mogą wymagać aktualizacji.
2. Zapisz temperatury projektowe. Potrzebne są temperatura zasilania, temperatura powrotu i zakładana temperatura w pokoju.
3. Oblicz ΔT. Wyznacz średnią temperaturę wody z wartości zasilania i powrotu, a następnie odejmij temperaturę pomieszczenia.
4. Odczytaj moc jednego członu. Użyj tabeli producenta dla uzyskanego ΔT. Jeśli brakuje gotowej wartości, zastosuj wskazany przez producenta sposób przeliczenia.
5. Oblicz liczbę elementów. Podziel wymagane waty przez moc jednego członu i zaokrąglij wynik w górę.
6. Sprawdź dopuszczalną konfigurację. Zweryfikuj, czy producent pozwala zbudować zestaw o wyliczonej liczbie członów.
7. Porównaj wymiary. Uwzględnij wysokość całkowitą, głębokość, szerokość, armaturę i odstępy montażowe wymagane przez producenta.
8. Zweryfikuj zgodność instalacji. Porównaj ciśnienie, temperaturę, materiał rur oraz wymagania dotyczące jakości wody.
9. Dobierz przyłącze i armaturę. Ustal stronę zasilania, rodzaj zaworu, odpowietrznik, zawór powrotny i wymaganą nastawę wstępną.
10. Zleć próbę i regulację. Po montażu trzeba sprawdzić szczelność, odpowietrzenie, przepływ oraz równomierne nagrzewanie zestawu.

Jeżeli wyliczony grzejnik nie mieści się w planowanym miejscu, nie należy samowolnie zmniejszać liczby członów. Rozwiązaniem może być model o większej mocy jednostkowej, inny wymiar, dwa odbiorniki lub zmiana koncepcji ogrzewania. Zbyt mała powierzchnia oddawania ciepła może wymusić podniesienie temperatury wody, co jest szczególnie niekorzystne dla efektywności pompy ciepła i pracy kotła kondensacyjnego.

Kiedy wybrać aluminium, a kiedy potrzebny jest fachowiec?

Wybierz grzejnik aluminiowy, gdy potrzebujesz lekkiego odbiornika, szybkiej reakcji na regulację i modułowego dopasowania długości. Warunkiem jest uzyskanie wymaganej mocy przy rzeczywistym ΔT oraz zgodność z ciśnieniem, wodą i materiałami instalacji.

Rozważ grzejnik stalowy płytowy, gdy masz ograniczoną szerokość wnęki i znajdziesz model zapewniający wymaganą moc oraz pasujący do przyłączy. Nie wymieniaj automatycznie sprawnego grzejnika żeliwnego tylko dlatego, że wolniej się nagrzewa. Najpierw należy ocenić moc, hydraulikę starego układu i planowany sposób regulacji.

Samodzielnie można bezpiecznie zmierzyć wnękę i rozstaw rur, spisać oznaczenia starego grzejnika, zebrać dokumentację urządzeń oraz porównać moce. Prace hydrauliczne powinien wykonać instalator, szczególnie gdy wymagają opróżnienia obiegu, zmiany przyłączy, dołożenia lub odjęcia członów, doboru inhibitora albo wykonania próby ciśnieniowej. Nie wolno rozkręcać grzejnika, który jest gorący lub pozostaje pod ciśnieniem.

Fachowiec jest potrzebny także przy doborze do pompy ciepła, zmianie temperatur projektowych oraz objawach korozji lub nieszczelności. Powinien sprawdzić nośność podłoża, rozmieszczenie uchwytów, odpowietrzenie, kierunek przepływu, nastawę wstępną zaworu i stan naczynia przeponowego.

W budynku wielorodzinnym wymianę trzeba wcześniej uzgodnić z administratorem. Do ustalenia są między innymi dopuszczalna moc grzejnika, ciśnienie instalacji, sposób odcięcia pionu, termin wykonania prac oraz wpływ zaworu na hydraulikę wspólnego układu. Samowolna zmiana oporów przepływu może pogorszyć działanie ogrzewania również w innych mieszkaniach.

Ostateczna decyzja powinna wynikać z czterech danych: zapotrzebowania pomieszczenia w watach, temperatur pracy instalacji, dostępnego miejsca i wymagań dotyczących wody. Dopiero po ich sprawdzeniu warto porównywać wygląd, liczbę członów i cenę zestawu.
