Zawór grzejnikowy powrotny – dobór, regulacja i odcięcie

Zawór grzejnikowy powrotny montuje się na przewodzie, którym woda opuszcza grzejnik. Jego podstawowym zadaniem jest odcięcie pojedynczego odbiornika na czas naprawy lub demontażu. Wersje odcinająco-regulacyjne pozwalają dodatkowo ograniczyć przepływ i wykonać nastawę hydrauliczną, a wybrane konstrukcje ułatwiają opróżnianie oraz napełnianie grzejnika.

Zaworu powrotnego nie należy mylić z zaworem zwrotnym ani z zaworem termostatycznym. Przy zakupie nie wystarczy też kierować się oznaczeniem „1/2 cala”. Trzeba sprawdzić oba przyłącza, rodzaj rury, figurę prostą lub kątową, średnicę nominalną oraz funkcje potrzebne podczas regulacji i serwisu.

Jak działa zawór grzejnikowy powrotny?

Zawór powrotny zamyka lub ogranicza przepływ wody na wyjściu z grzejnika. Spotyka się również określenia: zawór odcinający, zawór odcinająco-regulacyjny, śrubunek powrotny oraz lockshield. Element roboczy jest zazwyczaj ukryty pod kapturkiem, dzięki czemu jego pozycja nie jest przypadkowo zmieniana podczas codziennej obsługi ogrzewania.

Najprostszy zawór służy przede wszystkim do odcięcia grzejnika. Samo zamknięcie powrotu nie wystarcza jednak do jego bezpiecznego zdjęcia. Trzeba skutecznie zamknąć także zasilanie, schłodzić instalację, obniżyć ciśnienie i w kontrolowany sposób opróżnić odbiornik. Dopiero wtedy można rozłączać śrubunki.

Modele regulacyjne umożliwiają ograniczenie przepływu. Ma to znaczenie zwłaszcza w instalacji dwururowej, w której odbiorniki położone blisko źródła ciepła lub pompy mogą przejmować większy przepływ niż dalsze grzejniki. Odpowiednie zdławienie bliższych odbiorników pozostawia korzystniejsze warunki ciśnieniowe dla pozostałej części instalacji.

Nie oznacza to jednak, że każdy bliższy grzejnik należy przymknąć o taką samą liczbę obrotów. Prawidłową nastawę określa się na podstawie wymaganego przepływu, dostępnej różnicy ciśnień i charakterystyki konkretnego zaworu. Różne modele mają inny skok wrzeciona, zakres regulacji i sposób odczytu nastawy.

Zawór powrotny, termostatyczny i zwrotny

Trzy podobnie brzmiące nazwy odnoszą się do elementów wykonujących inne zadania. Ich pomylenie może prowadzić do niewłaściwego zakupu, błędnej regulacji albo niebezpiecznej próby rozłączenia grzejnika, który nadal znajduje się pod ciśnieniem.

Głowica termostatyczna nie zastępuje zaworu powrotnego. Jej zadaniem jest bieżące ograniczanie dopływu wody, gdy temperatura pomieszczenia zbliża się do ustawionej wartości. Zawór powrotny zachowuje ustaloną pozycję i jest używany przede wszystkim podczas uruchamiania, równoważenia oraz serwisowania instalacji.

Ustawienie głowicy na „0” nie zawsze gwarantuje trwałe odcięcie serwisowe. W niektórych rozwiązaniach producent wymaga zdjęcia głowicy i użycia kapturka montażowego albo odpowiedniego pokrętła ręcznego. Przed demontażem grzejnika trzeba więc sprawdzić instrukcję zaworu zasilającego, a nie zakładać, że symbol na głowicy oznacza szczelne zamknięcie.

Zawór zwrotny działa jeszcze inaczej. Samoczynnie uniemożliwia przepływ medium w niepożądanym kierunku, ale nie jest śrubunkiem służącym do regulacji lub serwisowego odcięcia grzejnika.

Jak dobrać zawór do grzejnika i rur?

Oznaczenie „1/2 cala” nie opisuje całego zaworu. Może dotyczyć jednego przyłącza, podczas gdy po drugiej stronie potrzebny będzie inny gwint, adapter lub złączka dopasowana do konkretnej rury. Przed zakupem trzeba zidentyfikować przyłącze grzejnikowe i instalacyjne oddzielnie.

Co sprawdzić przed zakupem?

1. Ustal sposób podłączenia grzejnika. Sprawdź, czy rury dochodzą z boku, ze ściany, z podłogi, czy do dwóch króćców umieszczonych od dołu.
2. Potwierdź, który przewód jest powrotem. Nie opieraj się wyłącznie na chwilowej temperaturze rur podczas uruchamiania. Najpewniejszy jest projekt, oznaczenie instalacji albo kontrola wykonana przez instalatora.
3. Sprawdź przyłącze od strony grzejnika. Typowe rozmiary armatury to DN10, DN15 i DN20, odpowiadające często przyłączom 3/8, 1/2 i 3/4 cala. W instalacjach domowych często występuje DN15 i 1/2 cala, ale nie jest to regułą.
4. Rozpoznaj materiał i średnicę rury. Innego połączenia wymaga rura stalowa gwintowana, innego miedź, PEX albo rura wielowarstwowa. Część zaworów wymaga osobnej złączki zaciskowej.

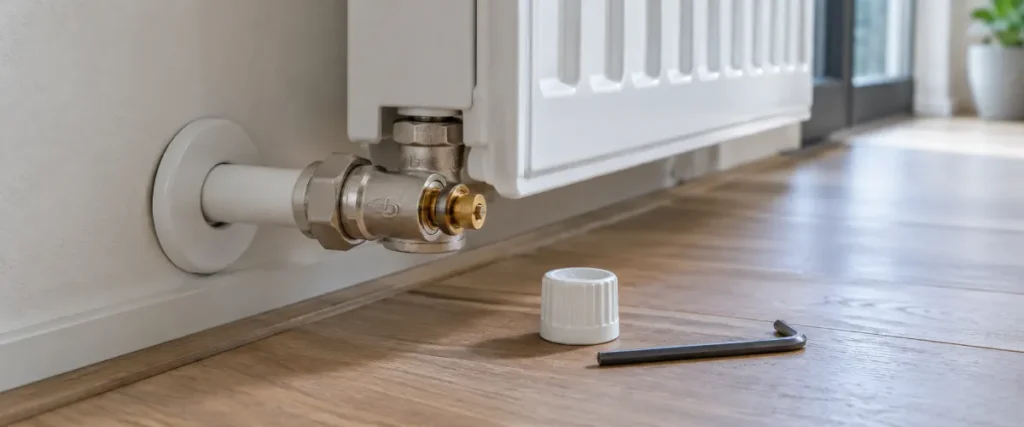

5. Wybierz figurę prostą lub kątową. Wersja prosta pasuje, gdy oś podejścia i króćca grzejnika znajduje się w jednej linii. Wersja kątowa zmienia kierunek połączenia o 90°.
6. Sprawdź miejsce na obsługę. Kapturek, gniazdo nastawcze i ewentualna końcówka spustowa muszą pozostać dostępne po zamontowaniu grzejnika.
7. Określ potrzebne funkcje. Zdecyduj, czy zawór ma tylko odcinać, czy również regulować przepływ, zachowywać nastawę po zamknięciu albo umożliwiać opróżnianie i napełnianie.
8. Porównaj dane techniczne. Sprawdź DN, rodzaj przyłączy, dopuszczalne ciśnienie i temperaturę oraz współczynnik Kv lub kvs.

Jak wykorzystać zdjęcia i wymiary?

Przed wizytą w sklepie warto wykonać zdjęcie całego podejścia, połączenia przy grzejniku, połączenia z rurą oraz oznaczeń widocznych na korpusie. Zdjęcie powinno pokazywać także kierunek prowadzenia przewodu i ilość miejsca pomiędzy zaworem, ścianą, podłogą oraz parapetem.

Zmierz rozstaw i układ podejść, ale nie próbuj ustalać rozmiaru gwintu wyłącznie na podstawie jego zewnętrznej średnicy porównanej z wartością calową. Oznaczenia gwintów rurowych są nominalne, dlatego pomiar linijką może prowadzić do błędnego wniosku. Jeśli na starym zaworze nie ma czytelnych oznaczeń, bezpieczniej pokazać zdjęcia i wymiary instalatorowi lub sprzedawcy specjalizującemu się w armaturze grzewczej.

Kiedy zamiast zaworu potrzebny jest blok H?

Grzejnik z dolnym podłączeniem środkowym lub dolnym bocznym często wymaga bloku przyłączeniowego typu H. Jest to zespół obsługujący zasilanie i powrót, a nie pojedynczy tradycyjny zawór zamontowany na jednym przewodzie.

Blok trzeba dobrać do rozstawu i rodzaju króćców oraz do układu instalacji. Wersje przeznaczone do instalacji jedno- i dwururowych nie powinny być stosowane zamiennie. Rozwiązanie jednorurowe może mieć obejście, którym część wody płynie dalej do kolejnych odbiorników. Przypadkowe zastosowanie niewłaściwego bloku może zaburzyć ogrzewanie całego obiegu.

Nie wolno kompensować niedopasowanej figury lub rozstawu przez siłowe dociąganie rur i grzejnika. Naprężone połączenie może zacząć przeciekać po rozgrzaniu instalacji, nawet jeśli bezpośrednio po montażu wydaje się szczelne.

Jakie funkcje mają znaczenie przy zakupie?

Prosty zawór odcinający może wystarczyć w instalacji, która jest już poprawnie zrównoważona, a armatura ma być używana głównie podczas okresowego serwisu. Gdy potrzebna jest kontrola przepływu, lepszym wyborem jest model odcinająco-regulacyjny z udokumentowaną charakterystyką hydrauliczną.

Warto sprawdzić, czy zamknięcie zaworu powoduje utratę wcześniejszej nastawy. W niektórych konstrukcjach regulacja i odcięcie odbywają się za pomocą osobnych elementów. Dzięki temu po serwisie można wrócić do poprzednich warunków pracy bez ponownego ustawiania przepływu od początku.

Są to przykłady rozwiązań, a nie ranking produktów. O przydatności zaworu decydują jego wymiary, rodzaj połączenia, charakterystyka przepływu i funkcje serwisowe, a nie sama marka.

W dokumentacji serii Danfoss RLV podano kvs 1,8 m³/h dla DN10, 2,5 m³/h dla DN15 i 3,0 m³/h dla DN20. Maksymalne ciśnienie robocze tej serii wynosi 10 bar, a maksymalna temperatura wody 120°C. Nie są to uniwersalne parametry wszystkich zaworów powrotnych.

Współczynnik Kv lub kvs opisuje przepustowość hydrauliczną zaworu. Wyższa wartość nie oznacza automatycznie lepszego produktu. Zawór powinien umożliwiać uzyskanie wymaganego przepływu przy dostępnej różnicy ciśnień i zapewniać zakres regulacji odpowiedni dla danego grzejnika.

Najprostsze zawory bywają dostępne w cenie około 20-45 zł, ale jest to wyłącznie orientacyjny poziom widoczny w bieżących ofertach detalicznych. Kwota zależy od średnicy, figury, wykończenia i sprzedawcy. Modele dekoracyjne, pomiarowe, wyposażone w funkcję spustu albo rozbudowany mechanizm nastawczy mogą być znacznie droższe.

Porównując ceny, należy sprawdzić zawartość zestawu. Śrubunek grzejnikowy, rozeta, końcówka spustowa, adapter oraz złączka do rury nie zawsze są dołączone do korpusu zaworu.

Jak zamknąć i ponownie otworzyć zawór?

Użytkownik może obsłużyć sprawny element nastawczy bez rozłączania armatury, jeżeli wie, jaki to model, zawór nie przecieka, a instalacja jest chłodna. Wymiana zaworu, odkręcanie śrubunku i zdejmowanie grzejnika wymagają natomiast skutecznego odcięcia obu stron oraz kontrolowanego opróżnienia odbiornika.

Bezpieczna obsługa elementu nastawczego krok po kroku

1. Wyłącz źródło ciepła i pompę obiegową zgodnie z instrukcją instalacji. Poczekaj, aż grzejnik oraz rury ostygną.
2. Sprawdź, czy pod kapturkiem i przy śrubunku nie ma wilgoci, śladów korozji albo osadu wskazującego na wcześniejszy wyciek. W razie nieszczelności nie poruszaj zaworu.
3. Zdejmij wyłącznie kapturek ochronny. Nie odkręcaj nakrętek łączących korpus z rurą lub grzejnikiem.
4. Ustal sposób obsługi na podstawie instrukcji lub konstrukcji zaworu. Może być potrzebny klucz imbusowy, wkrętak, pokrętło albo klucz producenta.
5. Przed zmianą zapisz pozycję początkową. Jeżeli zawór nie ma skali, można policzyć obroty wykonywane do naturalnego zamknięcia, ale tylko wtedy, gdy mechanizm pracuje lekko i bez zacięć.
6. Obracaj właściwy element roboczy. Zamykanie najczęściej odbywa się zgodnie z ruchem wskazówek zegara, lecz instrukcja konkretnego produktu ma pierwszeństwo.
7. Zatrzymaj ruch po wyczuciu naturalnego oporu. Nie używaj przedłużki ani dodatkowej siły w celu mocniejszego dociśnięcia zamknięcia.
8. Przy ponownym otwieraniu odtwórz wcześniejszą pozycję albo ustawienie wynikające z projektu. Po uruchomieniu ogrzewania skontroluj zawór i śrubunek pod kątem wycieku.

Zapieczonego wrzeciona nie należy poruszać gwałtownym uderzeniem ani długą przedłużką. Uszkodzenie dławnicy, gniazda lub korpusu może spowodować wyciek, którego nie uda się zatrzymać bez opróżnienia obiegu. Jeżeli element nie rusza się przy umiarkowanej sile i użyciu właściwego narzędzia, pracę trzeba przerwać i wezwać instalatora.

Jak wyregulować zawór powrotny?

Nie istnieje jedna prawidłowa liczba obrotów odpowiednia dla każdego zaworu i grzejnika. Nastawa powinna wynikać z przepływu obliczonego dla odbiornika, dostępnej różnicy ciśnień oraz tabeli lub wykresu producenta. Porady w rodzaju „otwórz wszystkie powroty o dwa obroty” pomijają różnice pomiędzy konstrukcjami i mogą pogorszyć ogrzewanie dalszych pomieszczeń.

W prawidłowo projektowanej instalacji wykonawca określa wymagany przepływ dla każdego grzejnika, dobiera nastawę, a następnie sprawdza pracę układu. Część zaworów ma skalę, część regulację bez podziałki, a w niektórych modelach element odcinający jest oddzielony od regulacyjnego. Liczenie obrotów ma więc sens tylko dla znanego modelu i określonego punktu odniesienia.

Mała korekta obserwacyjna krok po kroku

Jeżeli instalacja ogólnie działa prawidłowo, a problem dotyczy jednego grzejnika położonego blisko źródła ciepła, można wykonać niewielką i odwracalną korektę. Nie jest to fachowe równoważenie hydrauliczne.

1. Zapisz ustawienie początkowe zaworu i nie zmieniaj jednocześnie nastaw na innych grzejnikach.
2. Zmień pozycję o nie więcej niż około 1/4 obrotu. Taka wartość jest ostrożnym krokiem obserwacyjnym, a nie uniwersalną nastawą projektową.
3. Odczekaj co najmniej 15-20 minut, aby zauważyć kierunek zmiany. Wiarygodna ocena temperatury pomieszczeń może wymagać znacznie dłuższej, stabilnej pracy ogrzewania.
4. Sprawdź zachowanie regulowanego grzejnika, dalszych odbiorników oraz poziom szumu w instalacji.
5. Jeżeli efekt jest niekorzystny, wróć do zapisanej pozycji zamiast wykonywać kolejne przypadkowe korekty.

Metoda obserwacyjna nie zastępuje obliczeń ani pomiarów. Jeżeli kilka pomieszczeń pozostaje niedogrzanych, zawory zaczynają szumieć, a zmiana na jednym grzejniku wpływa na cały pion lub obieg, potrzebna jest kontrola nastaw pompy i rzeczywiste równoważenie hydrauliczne.

Nie należy także używać zaworu powrotnego do codziennego sterowania temperaturą w pokoju. Do tego służy zawór termostatyczny z głowicą. Częste przypadkowe zmiany na powrocie utrudniają późniejszą diagnostykę i mogą zaburzyć rozdział przepływu w całym układzie.

Niedogrzanie, szum i przeciek

Chłodny grzejnik nie świadczy automatycznie o źle ustawionym zaworze powrotnym. Podobne objawy może powodować powietrze w odbiorniku, zablokowany trzpień zaworu termostatycznego, osad, zabrudzony filtr, niewłaściwa praca pompy albo problem z ciśnieniem instalacji.

Temperaturę powierzchni należy oceniać po ustabilizowaniu pracy źródła ciepła, przy otwartej głowicy i porównywalnych warunkach w pomieszczeniu. Chwilowa różnica temperatur bezpośrednio po uruchomieniu kotła lub pompy nie jest wystarczającą podstawą do regulacji.

Jeżeli zawór przecieka, nie wolno traktować kolejnego dokręcenia jako uniwersalnej naprawy. Przyczyną może być uszkodzona dławnica, zużyte uszczelnienie, korozja albo naprężenie rury. Niewłaściwa próba uszczelnienia może powiększyć wyciek i wymusić pilne opróżnienie instalacji.

Jaki wariant wybrać i kiedy wezwać instalatora?

Prosty zawór odcinający wystarczy, gdy grzejnik ma typowe boczne podłączenie, instalacja jest już zrównoważona, a armatura ma służyć głównie do okresowego odcięcia odbiornika. Model odcinająco-regulacyjny jest właściwszy, gdy trzeba ustawić przepływ. Wersja z możliwością opróżniania ułatwia serwis, a osobny mechanizm odcięcia i regulacji pozwala zachować wcześniejszą nastawę.

Figura prosta pasuje do podejścia prowadzonego współosiowo z króćcem grzejnika. Figura kątowa jest potrzebna, gdy połączenie zmienia kierunek o 90°. Wybór nie jest wyłącznie kwestią wyglądu. Zawór musi pasować do przebiegu rur i pozostawiać dostęp do elementu nastawczego.

Blok typu H należy rozważyć przy grzejniku z dolnymi króćcami przyłączeniowymi. Trzeba dobrać go do rozstawu, strony zasilania i rodzaju instalacji. Nie należy zastępować właściwego bloku dwoma przypadkowymi zaworami tylko dlatego, że mają pasujące gwinty.

Co można zrobić samodzielnie?

• Wykonać zdjęcia podejścia i odczytać oznaczenia na korpusie.
• Sprawdzić figurę zaworu, rodzaj rury i sposób podłączenia grzejnika.
• Zdjąć kapturek sprawnego, suchego zaworu bez rozłączania instalacji.
• Zapisać istniejące ustawienie i wykonać niewielką, odwracalną korektę obserwacyjną.
• Ponownie założyć kapturek i sprawdzić, czy po uruchomieniu nie występuje wyciek.

Kiedy potrzebny jest instalator?

• Zawór, dławnica albo śrubunek przecieka.
• Wrzeciono jest zapieczone lub uszkodzone.
• Nie można potwierdzić skutecznego odcięcia strony zasilającej i powrotnej.
• Wymiana wymaga spuszczenia wody z pionu, przeróbki rur albo ponownego napełnienia obiegu.
• Instalacja jest jednorurowa, mieszana, ma kilka obiegów lub nie ma dokumentacji.
• Po zmianie nastawy pogarsza się działanie innych grzejników.
• Występują duże różnice temperatur, uporczywe szumy albo podejrzenie zamulenia.
• Potrzebne jest rzeczywiste równoważenie hydrauliczne z uwzględnieniem przepływów i nastaw pompy.

W budynku wielorodzinnym wymianę zaworu i opróżnianie pionu trzeba uzgodnić z administracją albo zarządcą. Zamknięcie pionu może wpłynąć na ogrzewanie innych lokali, a samowolna ingerencja utrudni późniejsze odpowietrzenie i ponowne uruchomienie instalacji.

Droższy zawór nie rozwiąże problemu wynikającego z zabrudzonego filtra, źle ustawionej pompy, zamulenia grzejnika albo niewłaściwie wykonanych przewodów. Najpierw należy określić przyczynę usterki, a dopiero później wybierać armaturę do wymiany.

Przed zakupem zapisz układ podłączenia, wymiary obu przyłączy, rodzaj rury i funkcje potrzebne podczas serwisu. W domowej instalacji często spotyka się DN15 i przyłącze 1/2 cala, ale oznaczenie calowe nie może być jedynym kryterium wyboru.

Regulację zaczynaj od udokumentowania obecnej pozycji i wykonuj tylko małe, odwracalne korekty. Wymianę armatury, opróżnianie pionu oraz równoważenie instalacji zleć instalatorowi, szczególnie gdy zawór przecieka, jest zapieczony albo zmiana wpływa na inne grzejniki.
