Gruntowy wymiennik ciepła: czy warto go montować?

Gruntowy wymiennik ciepła warto rozważyć przede wszystkim podczas budowy nowego domu z rekuperacją, gdy wykopy można połączyć z innymi robotami ziemnymi. GWC może ograniczyć ryzyko zamarzania wymiennika w centrali i łagodnie schładzać powietrze latem, ale nie zastąpi instalacji grzewczej ani klimatyzacji. W istniejącym budynku koszt wykopów, wykonania przejścia przez fundament i odtworzenia działki często podważa ekonomiczny sens inwestycji.

Gruntowy wymiennik ciepła: kiedy ma sens?

Najłatwiej uzasadnić montaż GWC w nowym, szczelnym domu z wentylacją mechaniczną z odzyskiem ciepła. Znaczenie ma nie tylko zapotrzebowanie budynku, lecz także moment wykonania instalacji. Jeżeli koparka i tak pracuje przy fundamentach, przyłączach lub zagospodarowaniu terenu, koszt dodatkowego wykopu może być znacznie niższy niż po ułożeniu podjazdu i urządzeniu ogrodu.

GWC jest szczególnie wart rozważenia, gdy inwestorowi zależy na dwóch efektach: stabilniejszej pracy rekuperatora podczas mrozów oraz łagodzeniu temperatury nawiewu podczas upałów. Nie jest jednak obowiązkowym elementem rekuperacji. Nowoczesna centrala może korzystać z elektrycznej nagrzewnicy wstępnej albo ze sterowania przeciwzamrożeniowego, które zmienia warunki pracy wentylatorów. Takie rozwiązania są prostsze i tańsze na początku, choć mogą zużywać prąd lub okresowo wpływać na zbilansowanie wentylacji.

Jeżeli głównym celem jest szybki zwrot finansowy, GWC zwykle nie będzie pierwszym wyborem. Ocena opłacalności wymaga zestawienia kosztu instalacji z rzeczywistą oszczędnością energii, a nie tylko z różnicą temperatur przed i za wymiennikiem. W domu z bardzo sprawnym odzyskiem ciepła dodatkowa korzyść grzewcza może być ograniczona, ponieważ centrala i tak odzyskuje znaczną część energii z powietrza usuwanego.

Jak GWC współpracuje z rekuperacją?

Gruntowy wymiennik ciepła przygotowuje świeże powietrze przed jego doprowadzeniem do rekuperatora. Zimą podnosi temperaturę powietrza pobieranego z zewnątrz, a latem ją obniża. Wykorzystuje przy tym fakt, że na odpowiedniej głębokości dobowe i sezonowe wahania temperatury gruntu są mniejsze niż wahania temperatury powietrza.

GWC współpracujący z wentylacją nie jest dolnym źródłem gruntowej pompy ciepła. To dwa różne systemy. Dolne źródło dostarcza energię pompie ciepła obsługującej ogrzewanie budynku lub ciepłą wodę. Wentylacyjny GWC temperuje natomiast ograniczony strumień świeżego powietrza kierowanego do centrali.

W prostym wariancie rurowym powietrze przepływa przez zakopany przewód. Ministerialny poradnik Budowlane ABC podaje orientacyjnie głębokość od 1,5 do 2,5 m, długość od 30 do 50 m oraz średnicę 110 lub 200 mm. Nie są to uniwersalne parametry wykonawcze. Długość, średnicę, liczbę przewodów i głębokość trzeba dobrać do przepływu centrali, oporów instalacji, strefy przemarzania oraz warunków gruntowo-wodnych.

Przy temperaturze zewnętrznej około -20°C poprawnie dobrany i wykonany system może podnieść temperaturę powietrza przed centralą powyżej 0°C. Ogranicza to oszronienie wymiennika rekuperatora oraz czas pracy nagrzewnicy wstępnej. Rezultat zależy jednak od przepływu, długości instalacji, rodzaju i wilgotności gruntu, a także od wcześniejszego obciążenia wymiennika.

Nie należy zakładać jednej stałej temperatury gruntu przez cały rok. Zmienia się ona zależnie od lokalizacji, głębokości, rodzaju podłoża, wilgotności i intensywności pracy GWC. Długotrwale eksploatowany wymiennik może okresowo tracić wydajność, dlatego znaczenie ma również sposób sterowania i możliwość jego regeneracji.

Ile chłodu może dostarczyć GWC latem?

GWC może wyraźnie obniżyć temperaturę powietrza wentylacyjnego, ale ilość dostarczanego chłodu ogranicza przepływ centrali. Sama niska temperatura mierzona za wymiennikiem nie oznacza jeszcze dużej mocy chłodniczej.

Przy strumieniu 200 m³/h i obniżeniu temperatury o 10 K moc jawna wynosi około 0,68 kW. Przy 300 m³/h i tej samej różnicy temperatur będzie to około 1,0 kW. Tymczasem typowy klimatyzator pokojowy ma moc chłodniczą liczoną w kilku kilowatach i aktywnie odbiera ciepło bezpośrednio z pomieszczenia.

Najlepszy efekt GWC daje w szczelnym, dobrze zacienionym domu o ograniczonych zyskach słonecznych. Jeżeli salon ma duże przeszklenia od zachodu bez osłon zewnętrznych, wymiennik gruntowy nie odbierze kilku kilowatów ciepła wpadającego przez szyby. W takiej sytuacji pierwszym krokiem powinno być ograniczenie zysków słonecznych, a następnie dobór klimatyzacji, jeśli nadal jest potrzebna.

GWC może poprawić komfort, zmniejszyć temperaturę nawiewu i opóźnić przegrzewanie budynku. Nie daje jednak takiej kontroli temperatury jak klimatyzacja. Wykonawca powinien przedstawić przewidywany przepływ, temperaturę przed i za wymiennikiem, całkowite opory oraz wynikającą z tych danych moc. Pojedynczy pomiar temperatury bez informacji o strumieniu powietrza niewiele mówi o rzeczywistym efekcie.

Ile kosztuje gruntowy wymiennik ciepła?

W aktualnych ofertach wykonawczych kompletne realizacje GWC dla domu jednorodzinnego pojawiają się orientacyjnie w przedziale od 15 do 25 tys. zł. Rozrzut jest jednak duży, a porównywane wyceny mogą obejmować zupełnie inny zakres prac. Podana kwota powinna być traktowana wyłącznie jako punkt odniesienia przed przygotowaniem indywidualnej oferty.

Sam moduł glikolowy może kosztować około 12 tys. zł, ale taka cena nie musi obejmować kolektora gruntowego, roztworu, wykopów, połączenia z centralą, automatyki i uruchomienia. Przy porównywaniu ofert trzeba sprawdzić również, czy ceny zawierają podatek, transport, zasypanie wykopu, pomiary oraz odtworzenie nawierzchni.

Koszt rośnie przy wysokim poziomie wód gruntowych, trudnym dojeździe koparki, kolizjach z przyłączami i braku miejsca na odkład ziemi. Dodatkowe wydatki może powodować konieczność przepompowywania kondensatu. W gotowym ogrodzie dochodzi rozebranie nawierzchni, zabezpieczenie roślin, wywóz gruntu i odtworzenie terenu.

Nie należy przyjmować obietnic zwrotu inwestycji po określonej liczbie lat bez pokazania założeń. Wynik zależy od kosztu wykonania, przepływu powietrza, czasu pracy instalacji, sprawności rekuperatora, lokalnego klimatu, ceny energii oraz sposobu ochrony centrali przed zamarzaniem. Znaczenie ma również dodatkowy pobór energii przez wentylatory pokonujące opory GWC, a w wersji glikolowej także przez pompę obiegową.

Uczciwe porównanie powinno obejmować co najmniej trzy warianty:

• rekuperator z nagrzewnicą wstępną lub fabrycznym sterowaniem przeciwzamrożeniowym,
• rekuperator współpracujący z GWC,
• osłony przeciwsłoneczne i ewentualną klimatyzację, jeżeli głównym celem jest komfort latem.

W wielu domach ekonomiczna korzyść zimowa okaże się mniejsza niż sugeruje sama różnica temperatur. GWC może być wtedy inwestycją przede wszystkim w komfort, stabilną pracę wentylacji i ograniczenie użycia nagrzewnicy, a nie w spektakularne obniżenie rachunków.

Rurowy, glikolowy czy bezprzeponowy?

Wybór konstrukcji wpływa na sposób serwisowania, ryzyko związane z kondensatem, pobór energii i wymagania dotyczące działki. Nie ma jednego typu, który byłby najlepszy w każdych warunkach.

Powietrzny GWC rurowy

W tym rozwiązaniu powietrze przepływa bezpośrednio przez przewód zakopany w gruncie. Układ nie potrzebuje pompy glikolu, ale wymaga bardzo starannego wykonania. Krytyczne są szczelność połączeń, stały spadek, odprowadzenie kondensatu i możliwość kontroli najniższego punktu.

GWC glikolowy

W gruncie znajduje się zamknięty kolektor, w którym krąży roztwór glikolu. Energia trafia do powietrza przez dodatkową chłodnicę lub nagrzewnicę zamontowaną przy centrali. Powietrze nie płynie przez długą rurę pod ziemią, co ogranicza część zagrożeń higienicznych. Układ ma jednak więcej urządzeń mechanicznych, zużywa energię do napędu pompy i wymaga okresowej kontroli roztworu oraz szczelności.

GWC bezprzeponowy

W wymienniku żwirowym lub płytowym powietrze ma kontakt z odpowiednio przygotowanym złożem albo warstwą gruntu. Taka konstrukcja może zapewniać dużą powierzchnię wymiany, lecz musi być zaprojektowana jako kompletny system. Przypadkowe złoże bez skutecznego odwodnienia, filtracji i kontroli przepływu nie jest bezpiecznym zamiennikiem projektu.

Kondensat, szczelność i jakość powietrza

Najpoważniejszym problemem powietrznego GWC nie jest niewielki spadek sprawności, lecz stojąca woda. Kondensat pozostający w przewodzie sprzyja gromadzeniu zabrudzeń i rozwojowi mikroorganizmów. Może też utrudniać przepływ powietrza oraz powodować nieprzyjemny zapach.

W rurowym GWC stosuje się równy spadek w kierunku kontrolowanego odpływu. Materiały ministerialne wskazują orientacyjnie około 1%. Ostateczne rozwiązanie musi uwzględniać długość trasy, rzędne wejścia do budynku oraz możliwość grawitacyjnego odprowadzenia wody. Jeżeli odpływ grawitacyjny nie jest możliwy, potrzebna może być dostępna do obsługi studzienka i pompa kondensatu.

Lokalne zagłębienie przewodu tworzy miejsce, z którego nie da się usunąć wody bez odkopywania instalacji. Do takiego odkształcenia może dojść wskutek niestarannego ułożenia, niewłaściwej podsypki albo późniejszego osiadania gruntu. Dlatego przed zasypaniem należy skontrolować spadek na całej trasie i wykonać dokumentację fotograficzną.

Połączenia muszą być szczelne zarówno na wodę, jak i na przenikanie gazów gruntowych. Nieszczelny przewód może zasysać wilgoć, zapachy oraz radon. Szczególnej analizy wymaga działka położona na obszarze podwyższonego ryzyka radonowego, a także instalacja prowadzona pod budynkiem lub blisko fundamentów. W takich warunkach rozwiązanie powinien przygotować projektant znający specyfikę GWC.

Czerpnię należy chronić przed opadami, owadami i większymi zanieczyszczeniami. Nie powinna znajdować się przy ruchliwej ulicy, parkingu, śmietniku, wywiewce kanalizacyjnej ani innym źródle odorów. Warunki Techniczne wymagają pobierania możliwie czystego, a latem również możliwie chłodnego powietrza. Dla czerpni położonych na poziomie terenu lub najniższych kondygnacjach przewidziano między innymi odległość co najmniej 8 m od określonych źródeł zanieczyszczeń. Dokładną lokalizację trzeba sprawdzić zgodnie z §152 Warunków Technicznych, a nie na podstawie uproszczonego schematu znalezionego w internecie.

Planowanie GWC krok po kroku

1. Określ cel inwestycji. Ustal, czy priorytetem jest ochrona rekuperatora zimą, łagodzenie upałów, czy oba efekty. Pozwoli to porównać GWC z nagrzewnicą wstępną, osłonami przeciwsłonecznymi i klimatyzacją.
2. Dobierz centralę oraz przepływ obliczeniowy. Parametry wymiennika muszą odpowiadać rzeczywistemu strumieniowi wentylacji. Sama powierzchnia domu nie wystarcza do dobrania długości i średnicy przewodów.
3. Sprawdź działkę. Trzeba rozpoznać rodzaj gruntu, poziom wód gruntowych, strefę przemarzania, miejsce na wykop, dojazd sprzętu i możliwe ryzyko radonowe.
4. Porównaj typy GWC. Oceń układ rurowy, glikolowy i bezprzeponowy pod kątem oporów, odwodnienia, zużycia energii, serwisu oraz dostępnej przestrzeni.
5. Zaprojektuj czerpnię. Należy wybrać miejsce oddalone od źródeł zanieczyszczeń i zabezpieczone przed opadami. Lokalizacja musi być zgodna z Warunkami Technicznymi.
6. Rozwiąż odprowadzenie kondensatu. W projekcie trzeba wskazać kierunek spadku, najniższy punkt, odpływ lub pompę oraz sposób późniejszej kontroli.
7. Skoordynuj trasy instalacji. GWC nie może kolidować z fundamentami, kanalizacją, wodociągiem, przewodami elektrycznymi, odwodnieniem ani planowanym zagospodarowaniem terenu.
8. Zaplanuj przejście do budynku. Przejście przez fundament lub ścianę musi być szczelne i dostosowane do warunków wodnych. Nie należy improwizować go dopiero po wykonaniu konstrukcji.

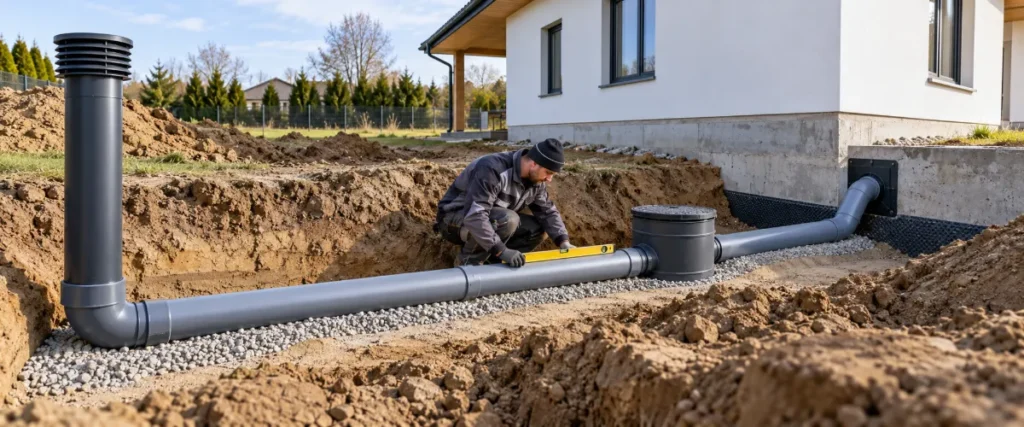

9. Skontroluj wykonanie przed zasypaniem. Trzeba sprawdzić szczelność, spadki, stabilność podłoża, drożność odpływu i zgodność trasy z projektem.
10. Wykonaj pomiary po uruchomieniu. Odbiór powinien obejmować przepływy, opory, temperatury pracy i działanie automatyki. Warto zachować plan oraz zdjęcia instalacji przed zasypaniem.
11. Ustaw sterowanie. Automatyka powinna omijać GWC wtedy, gdy jego użycie pogorszyłoby warunki nawiewu, na przykład podczas chłodnej letniej nocy.

Co można zrobić samodzielnie, a co zlecić specjaliście?

Inwestor może samodzielnie określić oczekiwania, zebrać oferty, porównać zakres wycen i dopilnować dokumentacji fotograficznej. Może również sprawdzić, czy oferta obejmuje odwodnienie, pomiary, automatykę i odtworzenie terenu.

Projektant lub doświadczony wykonawca powinien dobrać długość i średnicę przewodów, policzyć opory, ocenić warunki gruntowo-wodne, zaplanować przejście przez fundament i rozwiązać odprowadzenie kondensatu. Fachowa analiza jest szczególnie potrzebna przy wysokich wodach gruntowych, słabo przepuszczalnym podłożu, trasie pod budynkiem lub podjazdem, braku naturalnego odpływu i podwyższonym ryzyku radonowym.

Wykopu o głębokości odpowiadającej typowej trasie GWC nie należy traktować jako bezpiecznej pracy amatorskiej. Przed rozpoczęciem robót trzeba ustalić przebieg istniejących instalacji, zabezpieczyć teren i dobrać sposób wykonania wykopu do warunków gruntu. Nie wolno wchodzić do niezabezpieczonego wykopu, którego ściany mogą się osunąć.

W istniejącym budynku dochodzi problem doprowadzenia przewodu do centrali i wykonania szczelnego przejścia przez fundament. Jeżeli sama wentylacja mechaniczna nie została jeszcze zaprojektowana, najpierw należy ocenić możliwość rozprowadzenia instalacji. Więcej informacji zawiera poradnik wyjaśniający, czy rekuperacja w starym domu ma sens.

Macierz decyzji: warto, warunkowo czy nie warto?

Przy ograniczonym budżecie pierwszeństwo powinny mieć szczelna obudowa domu, prawidłowo dobrana wentylacja i zewnętrzne osłony przeciwsłoneczne. Dopiero po ograniczeniu strat zimą i zysków latem można rzetelnie ocenić dodatkową wartość GWC.

Nie warto obniżać ceny przez rezygnację ze szczelnych przewodów, rewizji, odwodnienia, pomiarów lub obliczeń oporów. W przypadku instalacji zakopanej w gruncie pozorna oszczędność na etapie budowy może oznaczać konieczność wykonania kolejnego wykopu.

O co zapytać projektanta i wykonawcę?

• Jaki przepływ powietrza przyjęto w trybie normalnym i maksymalnym?
• Jakie będą całkowite opory GWC i dodatkowy pobór energii przez wentylatory?
• Na jakiej podstawie dobrano długość, średnicę i głębokość przewodów lub kolektora?
• Jak rodzaj i wilgotność gruntu wpływają na przewidywany efekt?
• Dokąd zostanie odprowadzony kondensat i jak będzie można skontrolować najniższy punkt?
• W jaki sposób zostanie sprawdzona szczelność przewodów oraz przejścia przez fundament?
• Czy zweryfikowano poziom wód gruntowych, kolizje instalacyjne i ryzyko radonowe?
• Jak zabezpieczono czerpnię przed opadami i lokalnymi źródłami zanieczyszczeń?
• Jakie elementy wymagają przeglądu, czyszczenia lub wymiany?
• Jak automatyka ominie GWC, gdy jego użycie będzie niekorzystne?
• Czy wycena obejmuje wykop, zasypanie, odtworzenie terenu, automatykę, uruchomienie i pomiary?
• Jakie temperatury i moc przewiduje wykonawca przy podanym przepływie oraz założonych warunkach?

Prace należy wstrzymać, jeżeli wykonawca nie potrafi wskazać kierunku spadku, sposobu odprowadzenia kondensatu albo parametrów przyjętych do obliczeń. Sygnałem ostrzegawczym jest również propozycja zastosowania przypadkowych rur bez potwierdzenia ich szczelności i przydatności do prowadzenia powietrza wentylacyjnego.

Przy nowej budowie najlepiej zamówić równoległe wyceny GWC, nagrzewnicy wstępnej oraz wariantu z osłonami przeciwsłonecznymi i klimatyzacją. Jeżeli działka pozwala wykonać wykop bez kosztownych komplikacji, a celem jest stabilna praca rekuperacji i łagodzenie upałów, gruntowy wymiennik może być rozsądnym dodatkiem. Przy gotowym ogrodzie, trudnych warunkach wodnych albo oczekiwaniu pełnego chłodzenia pomieszczeń lepiej przeznaczyć budżet na prostsze rozwiązania.
