Fundament poniżej strefy przemarzania oznacza, że jego podstawa znajduje się co najmniej na umownej głębokości przemarzania przyjmowanej dla danej lokalizacji. Nie jest to automatycznie 1,0 m w całej Polsce. Tradycyjnie stosowane wartości wynoszą od 0,8 do 1,4 m, ale ostateczny poziom posadowienia powinien wynikać z projektu, rozpoznania podłoża, warunków wodnych oraz projektowanej rzędnej terenu.
Zasada ma największe znaczenie w przypadku gruntów wysadzinowych i fundamentów narażonych na działanie mrozu. Sama mapa stref nie wystarcza do podjęcia decyzji. Trzeba jeszcze sprawdzić, co znajduje się pod fundamentem, czy do gruntu dopływa woda i czy projekt przewiduje zabezpieczenie pozwalające na płytsze posadowienie.
Co oznacza fundament poniżej strefy przemarzania?
Warunek jest spełniony wtedy, gdy spód ławy, stopy lub innego elementu przekazującego obciążenia na grunt znajduje się nie płycej niż umowna głębokość przemarzania właściwa dla lokalizacji. Głębokość mierzy się zasadniczo od projektowanego poziomu terenu przylegającego do budynku, a nie od powierzchni gruntu zastanej przed rozpoczęciem robót.
Nie wystarczy, że poniżej granicy przemarzania znajdzie się fragment ściany fundamentowej. Liczy się podstawa fundamentu oparta na gruncie. Jeżeli pod ławą zamarza wilgotny grunt wysadzinowy, może on unosić konstrukcję, a po odmarznięciu powodować jej nierównomierne osiadanie.
Przykład: jeżeli dla lokalizacji przyjmuje się umowną głębokość przemarzania 1,0 m, podłoże jest wysadzinowe, a projekt nie przewiduje ochrony przeciwmrozowej, podstawa ławy nie powinna znajdować się płycej niż 1,0 m od projektowanego poziomu przyległego terenu. Projektant może przyjąć większą głębokość, jeśli wymaga tego układ warstw, poziom wody, spadek terenu albo geometria budynku.
Posadowienie poniżej umownej strefy przemarzania ogranicza jedno z zagrożeń, ale nie potwierdza jeszcze, że fundament jest prawidłowy. Osobno sprawdza się nośność i odkształcalność podłoża, poziom wody gruntowej, układ warstw, odwodnienie oraz wpływ sąsiednich obiektów. Fundament może leżeć głęboko, a mimo to nadmiernie osiadać, jeśli zostanie oparty na torfie, namule, gruncie organicznym, niekontrolowanym nasypie albo rozluźnionym dnie wykopu.
Jaką głębokość przyjmuje się w Polsce?
W praktyce budowlanej nadal wykorzystuje się cztery umowne wartości głębokości przemarzania: 0,8, 1,0, 1,2 i 1,4 m. Pochodzą one z mapy zamieszczonej w wycofanej normie PN-81/B-03020. Nie należy przedstawiać tej normy jako obecnie obowiązującej podstawy projektowania. Projektowanie geotechniczne prowadzi się dziś w systemie Eurokodów, natomiast stara mapa nadal funkcjonuje jako powszechny punkt odniesienia.
| Strefa | Umowna głębokość hz | Orientacyjne położenie |
|---|---|---|
| I | 0,8 m | Zachodnia i północno-zachodnia część Polski |
| II | 1,0 m | Duża część Polski centralnej i południowej |
| III | 1,2 m | Część wschodnia, północno-wschodnia i wybrane rejony podgórskie |
| IV | 1,4 m | Najchłodniejszy obszar północno-wschodni, przede wszystkim Suwalszczyzna |
Położenie podane w tabeli jest orientacyjne. Granice stref nie pokrywają się z granicami województw. Mogą przebiegać przez województwo, powiat, a nawet w pobliżu konkretnej miejscowości. Nie należy więc przyjmować wartości wyłącznie na podstawie nazwy regionu.
Wartości od 0,8 do 1,4 m są umowne. Nie są pomiarem rzeczywistego przemarzania gruntu na konkretnej działce podczas danej zimy. Na lokalne warunki wpływają między innymi rodzaj i wilgotność podłoża, pokrywa śnieżna, sposób użytkowania budynku, ukształtowanie terenu oraz możliwość odpływu wody. Mapa pomaga rozpocząć ocenę, ale nie zastępuje badań podłoża ani dokumentacji projektowej.
Nie należy też samodzielnie dodawać zapasu 20 lub 30 cm. Jeżeli projekt przewiduje spód ławy na konkretnej rzędnej, wykonawca nie powinien dowolnie pogłębiać wykopu. Taka zmiana wpływa na wysokość ścian fundamentowych, zakres robót ziemnych, ilość materiału, poziom wody i możliwe oddziaływanie na sąsiednie fundamenty. Głębszy wykop może również wejść w słabszą warstwę gruntu.
Dlaczego mróz może uszkodzić fundament?
Zagrożeniem są wysadziny mrozowe występujące przede wszystkim w wilgotnych gruntach drobnoziarnistych. Podczas zamarzania woda obecna w porach gruntu zwiększa objętość. Może także przemieszczać się w kierunku strefy zamarzania i tworzyć soczewki lodowe, które stopniowo podnoszą wyżej położone warstwy podłoża.
Najbardziej niebezpieczne jest nierównomierne działanie mrozu. Jedna część budynku może stać na gruncie bardziej wilgotnym, druga na podłożu lepiej odprowadzającym wodę, a fundament części ogrzewanej może pracować inaczej niż fundament nieogrzewanego ganku, garażu czy schodów zewnętrznych. Powstają wtedy różnice przemieszczeń, których konstrukcja murowana może nie przejąć bez uszkodzeń.
- W czasie mrozu grunt może unosić fragment ławy, posadzkę, schody albo taras.
- Po odmarznięciu nawodnione i rozluźnione podłoże może nierównomiernie osiadać.
- W kolejnych sezonach cykle zamarzania i odmarzania mogą powiększać rysy oraz powodować klinowanie drzwi i okien.
- Przy sztywnych przyłączach przemieszczenia mogą uszkadzać przewody oraz przejścia instalacyjne przez fundament.
Do gruntów szczególnie podatnych na wysadziny należą podłoża zawierające znaczną ilość frakcji pylastej i ilastej, zwłaszcza gdy mają dostęp do wody. Czyste piaski grube, żwiry i pospółki są zwykle znacznie mniej podatne, ponieważ zawierają mniej drobnych cząstek i ułatwiają odpływ wody.
Nie wolno jednak klasyfikować gruntu wyłącznie na podstawie koloru, lepkości albo potocznej nazwy używanej na budowie. Materiał określony jako piasek może zawierać domieszkę pyłów zmieniającą jego zachowanie, a warstwa wyglądająca na twardą glinę może szybko mięknąć po nawodnieniu. Ocena powinna opierać się na rozpoznaniu geotechnicznym i oględzinach wykopu.
Do powstania wysadziny potrzebne są jednocześnie podatny grunt, dostęp do wody oraz ujemna temperatura docierająca w głąb podłoża. Ograniczenie jednego z tych czynników może umożliwić inne rozwiązanie posadowienia, ale musi ono wynikać z projektu.
Od którego poziomu mierzyć głębokość?
Głębokość posadowienia mierzy się od projektowanego poziomu przyległego terenu do spodu konstrukcyjnego fundamentu. Rzędna projektowana może różnić się od poziomu gruntu widocznego podczas wytyczania budynku, szczególnie gdy działka ma być niwelowana, obsypywana lub częściowo obniżana.
Przykładowo, jeżeli dno wykopu znajduje się 1,10 m poniżej przyszłego terenu, ale na jego dnie przewidziano 10 cm podkładu z chudego betonu, spód właściwej ławy znajdzie się około 1,00 m poniżej projektowanego terenu. Głębokość wykopu nie jest więc tym samym co głębokość posadowienia. Również wymiana gruntu wykonana pod fundamentem nie jest częścią konstrukcyjnej ławy.
Na działce ze spadkiem trzeba odczytać rzędne z projektu zagospodarowania terenu i przekrojów budynku. Pomiar wykonany tylko przy jednym narożniku może dać prawidłowy wynik po wyższej stronie działki, ale niewystarczające zagłębienie po stronie niższej. Rozwiązaniem mogą być ławy schodkowe, odpowiednie ukształtowanie terenu albo inny sposób posadowienia wskazany w projekcie.
W przypadku nieogrzewanej piwnicy punktem odniesienia może być poziom jej posadzki, jeżeli tak przyjęto w projekcie i obliczeniach. Fundamenty zewnętrzne oraz elementy pod nieogrzewanymi częściami obiektu są zwykle bardziej narażone na mróz niż fundamenty wewnątrz stale ogrzewanej bryły. Nie daje to jednak podstawy do samodzielnego wypłycania ław wewnętrznych.
Nie należy przenosić tej zasady bezpośrednio na instalacje. Głębokość ułożenia wodociągu lub kanalizacji ustala się według wymagań danej instalacji, lokalnych warunków, wymaganych spadków i zastosowanej ochrony cieplnej. Prawidłowy poziom ławy nie przesądza o prawidłowym poziomie rur.
Jak sprawdzić poziom posadowienia krok po kroku?
Kontrola wymaga zestawienia mapy stref, dokumentacji geotechnicznej oraz rzędnych projektowych. Sama miarka przyłożona do ściany wykopu nie odpowie, czy odsłonięta warstwa ma odpowiednią nośność, czy jest wysadzinowa i czy nie została rozluźniona.
- Ustal lokalizację na mapie stref. Odczytaj wartość 0,8, 1,0, 1,2 albo 1,4 m dla miejsca inwestycji. Nie przypisuj automatycznie jednej strefy całemu województwu.
- Sprawdź rozpoznanie gruntu. Odszukaj w dokumentacji geotechnicznej rodzaj warstw, ich stan, warunki wodne i zalecenia dotyczące posadowienia. Zwróć uwagę na nasypy, grunty organiczne, pyły, gliny i iły.
- Odczytaj projektowaną rzędną terenu. Porównaj projekt zagospodarowania z przekrojami budynku. Uwzględnij planowane podniesienie lub obniżenie terenu przy każdej elewacji.
- Znajdź rzędną spodu fundamentu. Sprawdź spód ławy, stopy lub płyty, a nie górę ściany fundamentowej, poziom posadzki czy samo dno wykopu.
- Uwzględnij warstwy podkładowe. Oddziel grubość chudego betonu, warstwy wyrównawczej i projektowej wymiany gruntu od grubości konstrukcyjnego fundamentu.

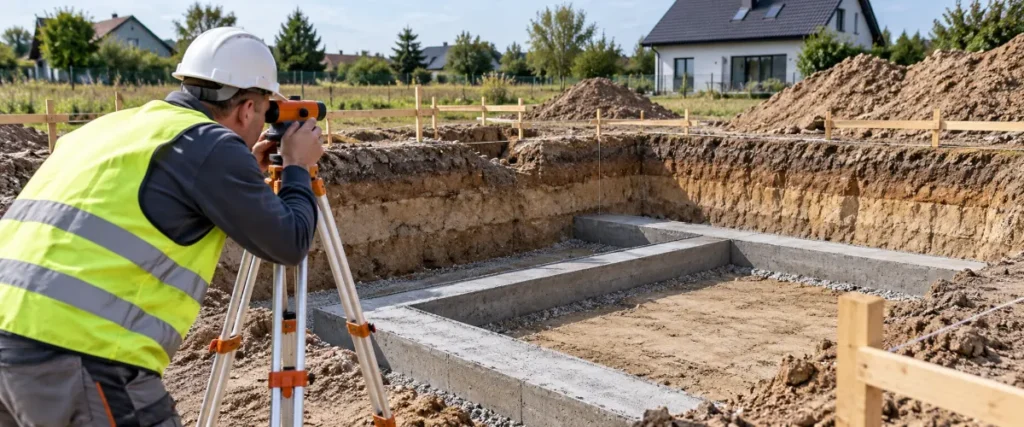

- Porównaj dokumentację z wykopem. Przed betonowaniem skontroluj rzędne przyrządem pomiarowym oraz zgodność odsłoniętego podłoża z opisem geotechnicznym.
- Wstrzymaj roboty przy rozbieżności. Jeżeli poziom, rodzaj gruntu albo warunki wodne nie odpowiadają dokumentacji, zgłoś to kierownikowi budowy i projektantowi przed wykonaniem podkładu lub fundamentu.
Inwestor może sprawdzić oznaczone w projekcie poziomy i zwrócić uwagę na rozbieżności. Nie powinien jednak samodzielnie klasyfikować gruntu ani podejmować decyzji o zmianie rzędnej posadowienia. Odbiór podłoża i decyzje konstrukcyjne należą do osób pełniących właściwe funkcje techniczne.
Dno wykopu powinno zachować naturalną strukturę. Nie może zostać rozluźnione przez pracę łyżki koparki, ruch ludzi, wodę ani mróz. Ostatnią warstwę gruntu usuwa się zgodnie z przyjętą technologią, możliwie krótko przed wykonaniem podkładu i po sprawdzeniu warunków w wykopie.
Głębokość posadowienia, beton i zbrojenie odpowiadają za różne aspekty pracy konstrukcji. Wyższa klasa betonu nie naprawi posadowienia na słabym gruncie, a większa ilość stali nie ochroni ławy przed nierównomiernym unoszeniem podłoża. Zasady doboru mieszanki omawia osobny poradnik jaki beton na fundament: B20 czy B25.
Kiedy można posadowić budynek płycej?
Płytsze posadowienie jest możliwe, jeżeli zaprojektowane rozwiązanie chroni grunt pod konstrukcją przed zamarzaniem albo ogranicza skutki przemarzania do bezpiecznego poziomu. Nie może to być zmiana wykonana na budowie wyłącznie na podstawie przekonania, że zimy są łagodniejsze, grunt wygląda na suchy albo wykopanie głębszych ław jest niewygodne.
Takie rozwiązania stosuje się między innymi przy odpowiednio zaprojektowanych płytach fundamentowych, osłonach przeciwmrozowych, wymianie gruntu wysadzinowego na niewysadzinowy lub konstrukcyjnych ostrogach przeciwmrozowych. Projekt powinien określać geometrię zabezpieczenia, ciągłość izolacji, rodzaj i grubość warstw, sposób odprowadzenia wody oraz detale przy krawędziach, narożnikach, wejściach i nieogrzewanych częściach budynku.
| Rozwiązanie | Kiedy może być zasadne | Czego nie wolno zakładać |
|---|---|---|
| Tradycyjne ławy na pełnej głębokości | Typowy budynek na gruncie wysadzinowym bez projektowej osłony przeciwmrozowej | Że większa głębokość zwalnia z oceny nośności i warunków wodnych |
| Płyta z izolacją obwodową | Gdy układ cieplny i warstwy podłoża zostały dobrane projektowo | Że każda płyta może leżeć płytko bez zabezpieczenia krawędzi |
| Wymiana gruntu | Gdy określono zasięg wymiany, materiał, sposób zagęszczenia i odwodnienie | Że przypadkowa podsypka automatycznie usuwa ryzyko wysadzin |
| Osłona lub opaska przeciwmrozowa | Gdy jej wymiary i położenie wynikają z projektu | Że kilka płyt izolacji ułożonych przez wykonawcę pozwala podnieść ławę |
| Ostroga przeciwmrozowa | Gdy stanowi element rozwiązania konstrukcyjnego i cieplnego | Że jej wymiary można dobrać na podstawie typowego detalu z internetu |
Najbardziej wrażliwe są strefy brzegowe. Nawet jeśli ciepło z budynku ogranicza przemarzanie pod jego środkiem, zimno może docierać pod konstrukcję od boku. Błędy przy narożniku, progu garażu, tarasie albo przejściu między częścią ogrzewaną i nieogrzewaną mogą osłabić działanie całej osłony.
Opaska z izolacji termicznej dodana bez obliczeń nie stanowi podstawy do zmiany rzędnej ławy. Nieodpowiednia szerokość, przerwy w izolacji, zawilgocenie warstw albo brak odpływu wody mogą sprawić, że zabezpieczenie nie zadziała. Każde wypłycenie względem projektu powinno zostać sprawdzone przez projektanta i wprowadzone zgodnie z wymaganiami dotyczącymi dokumentacji oraz prowadzenia budowy.
Co zrobić, gdy wykop jest za płytki lub grunt jest inny?
Jeżeli wykop jest zbyt płytki, należy przerwać przygotowania do betonowania i porównać rzeczywiste rzędne z dokumentacją. Błędu nie wolno kompensować przez zmniejszenie grubości ławy, pominięcie podkładu albo podniesienie całego budynku bez sprawdzenia poziomu terenu, wejść, schodów, kanalizacji i pozostałych rzędnych.
Projektant może zalecić pogłębienie wykopu, wymianę określonej warstwy, uzupełnienie przegłębienia odpowiednio dobranym materiałem albo zmianę rozwiązania konstrukcyjnego. Sposób naprawy zależy od profilu podłoża, warunków wodnych i geometrii fundamentów. Samowolne dosypanie luźnego piasku pod ławę może utworzyć warstwę podatną na osiadanie i pogorszyć sytuację.
Roboty należy zatrzymać również wtedy, gdy w wykopie pojawi się grunt inny niż opisany w dokumentacji. Szczególnej uwagi wymagają nasypy z gruzem, przewarstwienia organiczne, namuły, torfy, miękkie gliny oraz miejsca, w których podłoże wyraźnie ugina się lub uplastycznia. Rozbieżność nie zawsze oznacza konieczność kosztownej przebudowy, ale wymaga oceny przed zakryciem dna.
Odsłoniętego podłoża nie powinno się pozostawiać na czas intensywnych opadów lub mrozu. Jeżeli dno zostało zalane, rozjeżdżone, rozluźnione albo przemarzło, nie należy na nim betonować bez odbioru i decyzji osoby odpowiedzialnej za konstrukcję. Samo odpompowanie wody może być niewystarczające, ponieważ podłoże mogło utracić pierwotną strukturę.
Przy istniejącym domu nie wolno samodzielnie odkopywać długich odcinków fundamentów. Podbijanie, pogłębianie i wykonywanie robót poniżej podstawy ławy mogą odebrać konstrukcji podparcie boczne lub uruchomić osiadanie. Kolejność krótkich odcinków, zabezpieczenie wykopu i technologia wzmocnienia wymagają projektu.
Kiedy wystarczy realizacja projektu, a kiedy potrzebny jest specjalista?
Na typowej działce z rozpoznanym podłożem wykonawca powinien realizować rzędne podane w projekcie, a kierownik budowy skontrolować zgodność wykopu przed betonowaniem. Inwestor może porównać podstawowe wymiary i poziomy, ale nie powinien samodzielnie zmieniać sposobu posadowienia ani oceniać przydatności odsłoniętej warstwy gruntu.
Polskie przepisy wymagają ustalenia geotechnicznych warunków posadowienia odpowiednio do kategorii obiektu i stopnia skomplikowania warunków gruntowych. Zakres ustaleń obejmuje między innymi wyniki bieżących badań, dostępne dane archiwalne oraz ocenę oddziaływania wód gruntowych. Szczegóły określa rozporządzenie w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych.
Realizacja bez zmiany rozwiązania projektowego
Roboty można prowadzić zgodnie z projektem, jeżeli rzeczywiste rzędne, rodzaj gruntu, warunki wodne i geometria fundamentów odpowiadają dokumentacji, a podłoże zostało odebrane przez osoby odpowiedzialne za budowę. Nadal trzeba chronić dno wykopu przed zalaniem, rozluźnieniem i przemarznięciem.
Sytuacje wymagające projektanta konstrukcji lub geotechnika
- Planowane jest wypłycenie ław, stóp lub płyty względem projektu albo wartości przyjmowanej dla lokalnej strefy przemarzania.
- Występują gliny, pyły, iły, namuły, torfy, grunty organiczne lub niekontrolowane nasypy.
- W wykopie stoi woda, grunt silnie mięknie po opadach albo dno zaczyna się uplastyczniać.
- Działka znajduje się na skarpie, terenie zalewowym, osuwiskowym lub objętym wpływami eksploatacji górniczej.
- Budynek ma piwnicę, różne poziomy posadowienia albo przylega do istniejącego obiektu.
- Planowane jest podbijanie, odkopywanie lub pogłębianie fundamentu istniejącego domu.
- Wykonawca stwierdził w wykopie inny grunt niż opisany w dokumentacji.
- Po zimie powiększają się rysy, przechyla się taras lub schody albo zaczynają klinować się drzwi i okna.
Wypłycenie fundamentu, zmiana materiału podbudowy, wykonanie dodatkowej wymiany gruntu lub dodanie osłony przeciwmrozowej nie są zwykłymi decyzjami wykonawczymi. Wpływają na pracę całego układu grunt i konstrukcja. W razie rozbieżności należy wstrzymać prace przed zakryciem podłoża, aby specjalista mógł ocenić rzeczywisty stan wykopu.
Najczęstsze pytania
Czy fundament zawsze musi sięgać poniżej głębokości przemarzania?
Nie zawsze. Bezpieczne posadowienie płytsze jest możliwe, jeśli projekt przewiduje skuteczną ochronę przed przemarzaniem, odpowiednią wymianę gruntu albo inne sprawdzone rozwiązanie. Musi ono uwzględniać podłoże, wodę, warunki cieplne i geometrię budynku. Nie wolno samodzielnie wypłycać fundamentu podczas robót.
Czy głębokość 1 metra jest wystarczająca w całej Polsce?
Nie. Tradycyjnie przyjmowane wartości wynoszą 0,8, 1,0, 1,2 i 1,4 m. W części północno-wschodniej oraz w wybranych rejonach podgórskich 1,0 m może być za mało. Strefę trzeba odczytać dla konkretnej lokalizacji, a poziom fundamentu sprawdzić w projekcie.
Czy głębokość liczy się od poziomu działki przed budową?
Zasadniczo nie. Punktem odniesienia jest projektowany poziom terenu przylegającego do budynku. Jeżeli teren będzie podnoszony, obniżany lub kształtowany ze spadkiem, należy korzystać z rzędnych podanych na projekcie zagospodarowania i przekrojach.
Czy dno wykopu jest jednocześnie spodem fundamentu?
Nie zawsze. Między dnem wykopu a ławą może znajdować się podkład z chudego betonu, warstwa wyrównawcza albo projektowa wymiana gruntu. Liczy się rzędna spodu konstrukcyjnego elementu przekazującego obciążenia na podłoże.
Czy piasek pod ławą zabezpiecza przed wysadzinami?
Nie automatycznie. Cienka lub przypadkowo wykonana podsypka nie usuwa ryzyka. Skuteczna wymiana wymaga określenia jej zasięgu, rodzaju materiału, sposobu zagęszczenia i odprowadzenia wody. Parametry powinny wynikać z projektu.
Czy opaska z izolacji pozwala spłycić fundament?
Może być częścią rozwiązania umożliwiającego płytsze posadowienie, ale tylko wtedy, gdy została odpowiednio zaprojektowana. Jej szerokość, grubość, położenie i ciągłość muszą odpowiadać warunkom cieplnym, gruntowym i wodnym. Przypadkowa opaska dodana po wykonaniu zbyt płytkiego wykopu nie potwierdza bezpieczeństwa.
Co zrobić, jeśli po wykopaniu fundamentów pojawiła się woda?
Należy wstrzymać przygotowania do betonowania i ustalić źródło oraz poziom wody. Samo odpompowanie może nie wystarczyć, ponieważ grunt mógł się rozluźnić lub uplastycznić. O sposobie przygotowania dna powinien zdecydować kierownik budowy w porozumieniu z projektantem lub geotechnikiem.
Czy można betonować na przemarzniętym dnie wykopu?
Nie należy tego robić bez odbioru i decyzji osoby odpowiedzialnej za konstrukcję. Po odmarznięciu podłoże może utracić pierwotną strukturę i nierównomiernie osiąść. Przemarzniętą albo rozmokniętą warstwę trzeba ocenić i przygotować zgodnie z zaleceniem specjalisty.
Najpierw należy odczytać projektowany poziom terenu i rzędną spodu fundamentu, następnie porównać je z umowną głębokością przemarzania oraz wynikami rozpoznania podłoża. Jeżeli grunt, woda i poziomy odpowiadają dokumentacji, fundament wykonuje się zgodnie z projektem, bez samodzielnego dodawania zapasu głębokości. Przy innym gruncie, wodzie w wykopie, przemarzniętym dnie albo planowanym wypłyceniu roboty trzeba zatrzymać przed betonowaniem. Decyzję o zmianie posadowienia powinien podjąć projektant na podstawie rzeczywistych warunków działki.
