Fundament pod mur oporowy: głębokość, szerokość i odwodnienie

Fundament pod mur oporowy dobiera się do wysokości podtrzymywanego gruntu, warunków gruntowo-wodnych, obciążeń nad skarpą i rodzaju konstrukcji. Gotowy wymiar znaleziony w internecie może nie zabezpieczyć ściany przed przesunięciem, obrotem, przeciążeniem podłoża albo nierównomiernym osiadaniem.

Bezpieczny dobór wymaga potraktowania fundamentu, ściany, zasypki i odwodnienia jako jednego układu. Inaczej wykonuje się niski murek krajobrazowy z elementów systemowych, inaczej ścianę żelbetową lub z pustaków szalunkowych, a jeszcze inaczej prefabrykowaną ścianę typu L. Nie istnieje uniwersalna tabela, która na podstawie samej wysokości muru poda prawidłową szerokość i głębokość fundamentu.

Jak dobrać fundament pod mur oporowy bez gotowej tabeli?

Nie ma bezpiecznej reguły przypisującej jednej wysokości muru stałą szerokość i głębokość fundamentu. Wymiary powinny wynikać ze sprawdzenia przesuwu, obrotu, nośności podłoża, osiadania, wytrzymałości stopy i trzonu oraz stateczności całej skarpy.

Ta sama ściana utrzymująca grunt na wysokości 1 m może pracować zupełnie inaczej na zagęszczonym gruncie niespoistym niż na nawodnionej glinie lub luźnym nasypie. Duże znaczenie ma również to, czy powyżej muru znajduje się tylko trawnik, czy podjazd, zaparkowany samochód, droga albo fundament budynku. Obciążenie przy koronie skarpy zwiększa parcie na ścianę i może wymagać większej stopy, innego zbrojenia albo zmiany technologii.

Fundament nie jest wyłącznie podporą przenoszącą pionowy ciężar muru. Jego stopa przeciwdziała przesunięciu i obrotowi, rozkłada nacisk na grunt, a w konstrukcji żelbetowej współpracuje z pionowym trzonem. Jeżeli niestabilna okaże się skarpa poza bezpośrednim sąsiedztwem ściany, nawet masywny fundament może przemieścić się razem z większą masą gruntu.

Jakie dane decydują o wymiarach stopy?

Do wstępnej rozmowy z projektantem nie wystarcza wysokość widocznej części ściany. Potrzebna jest rzeczywista różnica poziomów po obu stronach, przebieg terenu, rodzaj gruntu rodzimego i zasypowego, warunki wodne oraz odległość od sąsiednich obiektów.

Szczególnej uwagi wymagają nasypy. Warstwa wyglądająca na stabilną może zawierać humus, gruz, grunt organiczny albo luźno zasypane wykopy instalacyjne. Posadowienie na takim podłożu grozi nierównomiernym osiadaniem i pękaniem ściany, nawet gdy sam przekrój żelbetowy został poprawnie obliczony.

Zgodnie z rozporządzeniem dotyczącym geotechnicznych warunków posadawiania projektant powinien uwzględnić między innymi nośność i przemieszczenia podłoża, stateczność skarp, oddziaływanie wód gruntowych oraz wpływ inwestycji na sąsiednie obiekty. Zakres ustalania warunków posadowienia określa rozporządzenie z 25 kwietnia 2012 r.

Jak ustala się głębokość posadowienia?

Głębokości fundamentu nie należy automatycznie utożsamiać z jedną wartością przemarzania przyjętą bez analizy działki. Ochrona przed wysadzinami zależy od lokalnych warunków, rodzaju gruntu, obecności wody oraz zastosowania prawidłowo zaprojektowanych i odwodnionych warstw mrozoodpornych.

W konstrukcjach wykonywanych na miejscu projekt może przewidywać posadowienie poniżej lokalnej głębokości przemarzania. W systemach prefabrykowanych spotyka się także płytsze ustawienie elementu na odpowiednio zaprojektowanej podbudowie mrozoodpornej. Nie oznacza to jednak, że podsypanie dowolnego prefabrykatu warstwą tłucznia automatycznie chroni go przed przemieszczeniem podczas mrozu.

W jednym z publicznych projektów prefabrykatów L przewidziano podbudowę mrozoodporną doprowadzoną do granicy przemarzania oraz minimalne zagłębienie elementu wynoszące 50 cm. Było to rozwiązanie dla konkretnych warunków i nie stanowi minimalnej wartości dla każdego muru. Sposób ustalania lokalnych warunków szerzej omawia poradnik o posadowieniu fundamentu względem strefy przemarzania.

Na przekroju fundamentu trzeba odróżnić trzy warstwy, które często są ze sobą mylone:

• stopa konstrukcyjna przenosi obciążenia, przeciwdziała przesuwowi i obrotowi oraz współpracuje ze ścianą;
• chudy beton może tworzyć równe i czyste podłoże robocze pod zbrojenie oraz beton konstrukcyjny, ale nie zastępuje stopy;
• podbudowa z kruszywa wyrównuje podłoże, może ułatwiać odwodnienie i uczestniczyć w ochronie przed mrozem, jeżeli właściwie dobrano materiał, grubość, zagęszczenie i możliwość odpływu wody.

Nie ma jednej obowiązkowej grubości chudego betonu ani uniwersalnej klasy mieszanki dla stopy muru oporowego. Przykładowa specyfikacja konkretnej inwestycji może przewidywać 20 cm betonu C8/10, lecz tej wartości nie wolno przenosić na inną budowę bez sprawdzenia funkcji warstwy. Klasę betonu konstrukcyjnego, klasę ekspozycji i wymagania wykonawcze dobiera się do projektu oraz środowiska pracy. Ogólne zasady zamawiania mieszanki wyjaśnia poradnik o doborze betonu na fundament, ale ściana oporowa wymaga własnych założeń konstrukcyjnych.

Murek systemowy, żelbet czy prefabrykat L?

Wybór technologii zmienia kształt posadowienia, sposób przenoszenia sił i połączenie ściany z podłożem. Nie można zastąpić projektu ściany żelbetowej instrukcją montażu bloczków krajobrazowych ani ustawić prefabrykatu L na ławie wykonanej pierwotnie pod ogrodzenie.

Niski murek krajobrazowy systemowy

Systemowe bloczki oporowe mogą być odpowiednim rozwiązaniem dla bardzo niskiego uskoku terenu, jeśli producent podaje dopuszczalną wysokość, wymagany przekrój podbudowy, sposób układania, rodzaj zasypki i warunki odwodnienia. Niektóre systemy pracują dzięki własnej masie, przesunięciu kolejnych warstw lub łącznikom. Inne wymagają zastosowania geosiatek współpracujących z gruntem.

Samodzielne wykonanie można rozważać wyłącznie na rozpoznanym i stabilnym podłożu, bez obciążenia samochodami lub budynkiem przy koronie skarpy. Przekroczenie wysokości wskazanej w dokumentacji, pominięcie łączników albo zamiana zalecanej zasypki na glinę zmienia warunki pracy całego systemu.

Przed zakupem trzeba sprawdzić, czy instrukcja obejmuje dokładnie planowaną geometrię, nachylenie terenu, narożniki i obciążenia. Sama fotografia gotowej realizacji lub deklaracja sprzedawcy, że bloczek nadaje się do murów oporowych, nie zastępuje danych technicznych.

Mur z żelbetu lub pustaków szalunkowych

W takim układzie stopa i pionowy trzon powinny być konstrukcyjnie powiązane. Zbrojenie wychodzące ze stopy łączy się ze zbrojeniem ściany zgodnie z projektem. Pustaki szalunkowe pełnią funkcję formy i elementu systemu, ale same nie rozwiązują problemu parcia gruntu.

Projekt powinien określać geometrię stopy, klasę i wymagania dla betonu, średnice oraz rozmieszczenie prętów, otulinę, długości zakładów, pręty startowe i sposób wykonania przerw roboczych. Parametrów tych nie należy kopiować z przekroju przygotowanego dla muru o podobnej wysokości. Różnica w gruncie, wodzie albo obciążeniu podjazdem może całkowicie zmienić wynik obliczeń.

Typowym błędem jest potraktowanie ściany z pustaków szalunkowych jak ciężkiego muru ogrodzeniowego. Konstrukcja oporowa jest obciążona bocznie, dlatego znaczenie ma nie tylko masa ściany, ale również jej połączenie ze stopą i zdolność całego przekroju do przenoszenia zginania oraz sił tnących.

Prefabrykowana ściana typu L

Prefabrykat L jest gotowym elementem konstrukcyjnym, ale nadal wymaga prawidłowo przygotowanego podłoża i sprawdzenia stateczności. Elementu nie dobiera się wyłącznie według wysokości. Dwa prefabrykaty o tej samej wysokości mogą mieć inną długość stopy, masę, zbrojenie i dopuszczalne obciążenie.

Przed zakupem trzeba uzyskać deklarację właściwości użytkowych, oznakowanie właściwe dla wyrobu, dane dotyczące obciążeń, założenia gruntowe i wodne, przekrój podbudowy oraz instrukcję transportu, montażu i zasypywania. Prefabrykowane betonowe elementy ścian oporowych obejmuje norma PN-EN 15258:2009.

Transport i ustawienie wymagają sprzętu o udźwigu dopasowanym do masy elementów oraz użycia przewidzianych punktów podnoszenia. Przypadkowe podwieszanie prefabrykatu lub praca pod uniesionym elementem stwarza bezpośrednie zagrożenie dla ludzi. Montaż ciężkich prefabrykatów należy powierzyć ekipie z odpowiednim sprzętem i doświadczeniem.

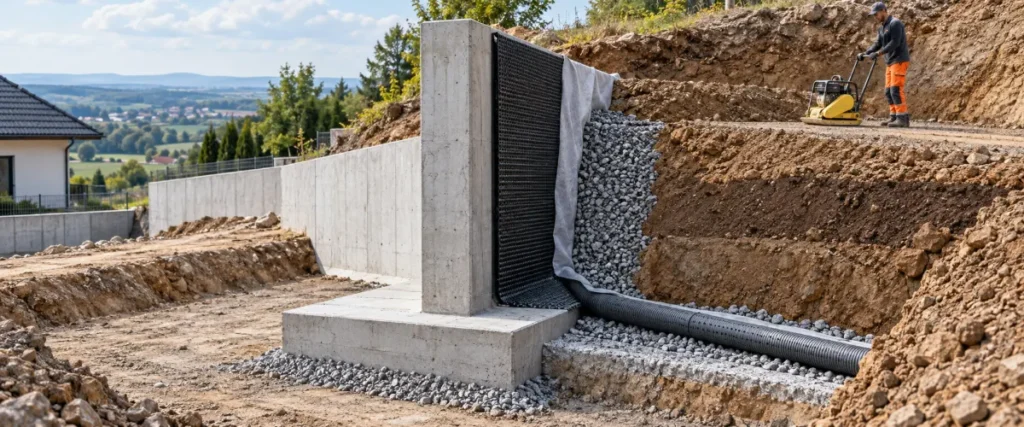

Jak odprowadzić wodę zza muru?

Mur obliczony na parcie suchego gruntu może zostać przeciążony po nasyceniu zasypki. Dlatego odwodnienie nie jest dodatkiem wykończeniowym, lecz częścią układu wpływającą na obciążenie konstrukcji.

Rozwiązanie może obejmować przepuszczalną zasypkę lub pionową warstwę drenażową, filtr ograniczający zamulanie, rurę drenarską przewidzianą w projekcie oraz odpływ do legalnego i drożnego odbiornika. Teren nad murem powinien być ukształtowany tak, aby ograniczał dopływ wody powierzchniowej do zasypki.

W jednej z publicznych specyfikacji zastosowano dren DN 110 ułożony w kruszywie owiniętym geowłókniną. Nie jest to obowiązkowa średnica dla prywatnych murów. Dobór rury zależy między innymi od ilości wody, długości odcinka, spadku, możliwości czyszczenia i sposobu odprowadzenia.

Dren bez zaplanowanego ujścia jest tylko rurą zakopaną za ścianą. Jeśli odpływ zostanie zatkany, podniesiony albo zakończony w nieprzepuszczalnym gruncie, woda nadal będzie wywierała parcie na mur.

Hydroizolację dobiera się do rodzaju konstrukcji i warunków wodnych. Folia kubełkowa może chronić właściwą powłokę przed uszkodzeniem podczas zasypywania i ułatwiać odpływ wilgoci. Sama nie zastępuje hydroizolacji, warstwy filtracyjnej ani drenażu z działającym ujściem.

Materiał zasypowy również jest elementem rozwiązania technicznego. Zamiana przepuszczalnego kruszywa na spoisty grunt z wykopu może zatrzymywać wodę, utrudniać zagęszczenie i zwiększać obciążenie ściany. Geowłóknina powinna rozdzielać warstwy w taki sposób, aby drobne cząstki gruntu nie zamulały kruszywa i przewodu drenarskiego.

Przed wykonaniem drenażu trzeba ustalić, dokąd woda może zostać odprowadzona. Nie wolno zakładać, że można skierować ją na sąsiednią działkę, do przypadkowego rowu albo do kanalizacji bez sprawdzenia warunków technicznych i formalnych.

Wykonanie fundamentu i muru krok po kroku

Poniższa kolejność porządkuje roboty, ale nie zastępuje przekroju projektowego ani instrukcji konkretnego systemu. Wymiary wykopu, warstw, stopy i zbrojenia muszą pochodzić z dokumentacji właściwej dla działki.

1. Wytycz przebieg muru i rzędne. Oznacz poziom dolnego terenu, koronę ściany, uskoki, narożniki oraz przebieg instalacji podziemnych. Ustal rzeczywistą wysokość podtrzymywanego gruntu na całej długości.
2. Rozpoznaj podłoże i warunki wodne. Sprawdź układ warstw, obecność nasypów, sączeń i gruntu nienośnego. Zakres badań powinien odpowiadać kategorii geotechnicznej obiektu.
3. Przygotuj projekt lub dobierz kompletny system. Dokumentacja powinna określać geometrię, podbudowę, beton, zbrojenie, połączenie ze ścianą, odwodnienie oraz zasady zasypywania i zagęszczania.
4. Ustal organizację robót. Zaplanuj dostęp koparki, dostawę betonu, miejsce odkładu gruntu, transport prefabrykatów i bezpieczny zasięg pracy urządzeń. Nie składuj urobku przy krawędzi wykopu bez oceny jego stateczności.
5. Zabezpiecz wykop. Nachylenie skarp albo obudowę dobierz do głębokości, gruntu i wody. Nie wchodź do głębokiego wykopu z niezabezpieczonymi pionowymi ścianami. Zawał gruntu może nastąpić bez wyraźnego ostrzeżenia.
6. Usuń słabe warstwy i przygotuj podłoże. Humus, grunt organiczny i luźny nasyp nie powinny pozostać bez oceny pod stopą. Wykonaj przewidzianą podbudowę oraz ewentualny chudy beton.
7. Ustaw zbrojenie albo przygotuj łoże prefabrykatu. Zachowaj projektowaną otulinę, położenie prętów startowych i geometrię stopy. W przypadku prefabrykatów kontroluj poziom, rzędną i ciągłość podparcia.
8. Wykonaj stopę i połączenie ze ścianą. Betonuj zgodnie z dokumentacją, zagęść mieszankę i zapewnij wymaganą pielęgnację. Nie obciążaj świeżej konstrukcji zasypką wcześniej, niż dopuszcza projekt lub technologia.
9. Wykonaj trzon albo ustaw prefabrykaty. Kontroluj pion, przebieg lica, połączenia i dylatacje przewidziane w dokumentacji. Nie koryguj ustawienia ciężkiego elementu przez podkładanie przypadkowych kawałków gruzu.
10. Wykonaj hydroizolację i odwodnienie. Zabezpiecz powłokę przed uszkodzeniem, ułóż warstwę filtracyjną i dren, a następnie sprawdź drożność odpływu przed zasypaniem.
11. Zasypuj i zagęszczaj warstwami. Stosuj materiał określony w projekcie. Grubość warstw, rodzaj zagęszczarki i jej odległość od ściany dopasuj do konstrukcji i instrukcji systemu.
12. Ukształtuj teren i wykonaj odbiór. Woda powierzchniowa nie powinna spływać bezpośrednio za mur. Sprawdź pion, połączenia, stan izolacji, drożność odpływu i dostęp do punktów czyszczenia drenażu.

Ciężka zagęszczarka pracująca tuż przy świeżej albo smukłej ścianie może wytworzyć dodatkowe parcie. Skutkiem może być odchylenie ściany, pęknięcie trzonu lub przemieszczenie prefabrykatu jeszcze przed zakończeniem robót. Rodzaj sprzętu, grubość zagęszczanych warstw i bezpieczna odległość od ściany powinny wynikać z projektu lub instrukcji systemu.

Co sprawdzić przed zasypaniem ściany?

Po zasypaniu większość istotnych elementów przestaje być widoczna, dlatego kontrolę warto przeprowadzić wcześniej. Poprawianie drenażu, izolacji albo połączenia stopy ze ścianą po zakończeniu robót zwykle wymaga ponownego odkopania konstrukcji.

• czy rzędna, szerokość i geometria stopy odpowiadają dokumentacji;
• czy podłoże nie zostało rozluźnione, rozmyte albo zastąpione przypadkowym gruntem;
• czy pręty startowe i zbrojenie trzonu wykonano zgodnie z projektem;
• czy beton osiągnął stan pozwalający na rozpoczęcie kolejnych robót;
• czy hydroizolacja jest ciągła i nie została przebita;
• czy geowłóknina oddziela warstwy bez przerw umożliwiających zamulanie;
• czy dren ma wymagany spadek, możliwość czyszczenia i działające ujście;
• czy materiał zasypowy jest zgodny z dokumentacją;
• czy producent prefabrykatu lub systemu dopuszcza planowany sposób zagęszczania;
• czy sfotografowano elementy, które znikną pod zasypką, oraz zapisano ewentualne odstępstwa do oceny projektanta.

Jeżeli podczas robót rzeczywisty grunt, poziom wody albo przebieg sąsiednich fundamentów różni się od założeń, nie należy samodzielnie zmieniać szerokości stopy czy układu zbrojenia. To sygnał do ponownej oceny przyjętego rozwiązania.

Błędy prowadzące do przesunięcia, pękania i przechyłu

• Dobór stopy tylko według wysokości muru. Pomija wodę, rodzaj gruntu, nachylenie skarpy i obciążenie powyżej ściany.
• Posadowienie na humusie albo niekontrolowanym nasypie. Prowadzi do nierównomiernego osiadania, przechyłu i rozwarcia rys.
• Brak ujścia drenażu. Woda gromadzi się za ścianą mimo zastosowania rury i folii kubełkowej.
• Użycie dowolnego gruntu z wykopu jako zasypki. Spoista glina może zatrzymywać wodę i utrudniać uzyskanie wymaganego zagęszczenia.
• Brak konstrukcyjnego połączenia stopy ze ścianą. Mur z pustaków szalunkowych może nie przenieść sił przewidzianych dla współpracującego układu.
• Zakup prefabrykatu wyłącznie według wysokości. Pomija długość stopy, dopuszczalne obciążenia oraz założenia producenta dotyczące gruntu i wody.
• Zagęszczanie ciężkim sprzętem przy murze. Powoduje dodatkowe parcie i może przemieścić konstrukcję przed uzyskaniem pełnej zdolności do pracy.
• Podcięcie sąsiedniego fundamentu wykopem. Zagraża stateczności budynku lub ogrodzenia i wymaga wcześniejszego rozwiązania projektowego.
• Kierowanie spływu powierzchniowego za mur. Zwiększa ilość wody w zasypce i może powodować wypłukiwanie gruntu.
• Samowolna zmiana projektu na budowie. Skrócenie stopy, zmniejszenie ilości stali lub zmiana materiału zasypowego może unieważnić założenia obliczeniowe.

Niepokojącymi objawami są postępujący przechył, poziome przemieszczenie podstawy, nowe rysy, wypłukiwanie gruntu, zapadanie terenu nad zasypką i stały wypływ mętnej wody. W takiej sytuacji nie należy maskować uszkodzeń okładziną ani dosypywać gruntu przy koronie. Potrzebna jest ocena przyczyny, ponieważ naprawa samej rysy nie przywróci stateczności.

Kiedy wystarczy system, a kiedy potrzebny jest projekt?

Rozwiązanie systemowe można rozważyć dla bardzo niskiego murku krajobrazowego na stabilnym i rozpoznanym gruncie, bez niekorzystnych warunków wodnych oraz bez dodatkowych obciążeń przy koronie. Trzeba zachować komplet wymagań producenta dotyczących dopuszczalnej wysokości, podbudowy, nachylenia, łączników, zasypki, odwodnienia i zagęszczania.

Indywidualny projekt jest właściwą drogą, gdy ściana rzeczywiście utrzymuje istotną masę gruntu, teren jest nachylony, pojawia się woda albo w pobliżu znajduje się budynek, droga, podjazd, ogrodzenie lub granica działki. Projektanta konstrukcji lub geotechnika należy zaangażować także przy glinach, gruntach organicznych, niekontrolowanych nasypach, śladach osuwania oraz zmiennej wysokości muru.

Różnica poziomów zbliżająca się do 2 m lub większa nie jest dobrym polem do samodzielnego dobierania przekroju. Ściana, przy której różnica poziomów nie przekracza 2,0 m, może należeć do pierwszej kategorii geotechnicznej tylko jako niewielki obiekt o statycznie wyznaczalnym schemacie, wykonywany w prostych warunkach gruntowych. Nie jest to automatyczna kwalifikacja każdego muru poniżej 2 m. Kategorię określa projektant na podstawie rozpoznania podłoża.

Przerwij samodzielne roboty, jeśli w wykopie pojawia się woda, odsłonięto luźny nasyp lub grunt organiczny, ściany wykopu się osypują, wykop zbliża się do fundamentu budynku albo instrukcja systemu nie obejmuje planowanej wysokości i obciążenia. Kotwy gruntowe, pale, wzmacnianie podłoża oraz zabezpieczanie podciętych fundamentów wymagają projektu i wyspecjalizowanego wykonawstwa.

Formalności i normy projektowe

Stan informacji w tej sekcji: 31 października 2026 r. Przed rozpoczęciem robót trzeba ustalić wymagany tryb administracyjny dla konkretnej konstrukcji i działki. Funkcja obiektu ma znaczenie: ściana utrzymująca grunt nie powinna być automatycznie traktowana jak zwykłe ogrodzenie. Osobne omówienie zawiera poradnik mur oporowy: pozwolenie czy zgłoszenie.

Zestaw Eurokodu 7 opublikowany przez PKN w październiku 2025 r. obejmuje PN-EN 1997-1:2025-10, PN-EN 1997-2:2025-10 oraz PN-EN 1997-3:2025-10. Informację o części dotyczącej zasad ogólnych publikuje Polski Komitet Normalizacyjny. Dla konstrukcji żelbetowych istotna jest PN-EN 1992-1-1:2024-05, a dla prefabrykowanych betonowych elementów ścian oporowych PN-EN 15258:2009. Właściwy zestaw dokumentów i zasady ich stosowania powinien określić projektant.

Dla obiektów pierwszej kategorii geotechnicznej badania mogą zostać ograniczone do wierceń, sondowań i makroskopowego rozpoznania gruntu. Druga kategoria wymaga ilościowego określenia parametrów, między innymi kąta tarcia wewnętrznego, spójności, wytrzymałości na ścinanie i odkształcalności. O zakresie dokumentacji nie rozstrzyga sam inwestor wyłącznie na podstawie wysokości ściany.

Dobór fundamentu zacznij od pomiaru różnicy poziomów, rozpoznania gruntu, oceny wody i ustalenia obciążeń przy koronie skarpy. Przy bardzo niskim murku systemowym trzymaj się kompletnej instrukcji producenta. Dla konstrukcji utrzymującej większą masę gruntu zamów rozpoznanie podłoża i projekt. Nie rozpoczynaj wykonania, dopóki dokumentacja nie określa jednocześnie posadowienia, połączenia ze ścianą, odwodnienia oraz sposobu zasypywania.
