Folie grzewcze pod panele: dobór, warstwy i bezpieczny montaż

Folie grzewcze pod panele można stosować pod wybranymi panelami laminowanymi, winylowymi i SPC, a także pod niektórymi deskami warstwowymi. Warunkiem jest zgodność całego układu: folii, podkładu, okładziny podłogowej, sterowania oraz przygotowanego podłoża. Sam symbol ogrzewania podłogowego na opakowaniu paneli nie wystarcza, ponieważ producent może dopuszczać dany produkt wyłącznie nad instalacją zatopioną w wylewce.

O skuteczności systemu nie decyduje tylko moc folii. Trzeba uwzględnić straty ciepła pomieszczenia, powierzchnię wolną od stałej zabudowy, dopuszczalną temperaturę paneli i opór cieplny warstw. Równie ważne są prawidłowe rozmieszczenie czujnika podłogowego, dobór zabezpieczeń i pomiary wykonywane na kolejnych etapach prac.

Część czynności przygotowawczych i podłogowych może wykonać inwestor, jeśli pozwala na to instrukcja wybranego systemu. Ocenę instalacji zasilającej, stałe połączenia elektryczne, podłączenie termostatu, dobór zabezpieczeń i pomiary należy powierzyć elektrykowi z odpowiednimi kwalifikacjami.

Jak działa folia grzewcza pod panelami?

Folia grzewcza jest cienkim elektrycznym elementem oporowym przeznaczonym do montażu w suchym systemie podłogowym. Prąd przepływający przez warstwę lub ścieżki grzejne powoduje wydzielanie ciepła. Jest ono przekazywane przez kolejne warstwy do paneli, a następnie do pomieszczenia.

Określenie „ogrzewanie na podczerwień” nie oznacza osobnego, bezkosztowego źródła energii. Instalacja pobiera energię elektryczną i zamienia ją na ciepło. O rachunkach decydują przede wszystkim straty ciepła budynku, temperatura zadana, czas załączenia termostatu, taryfa energii oraz sposób użytkowania pomieszczeń. Samo zastosowanie folii nie usuwa strat wynikających ze słabej izolacji ścian, dachu, podłogi lub nieszczelnej stolarki.

Zaletą suchego systemu jest niewielka grubość, brak mokrych robót i szybka reakcja na zmianę ustawień. Folia nie ma jednak dużej masy akumulacyjnej. Podłoga może nagrzewać się szybko, ale po wyłączeniu zasilania również szybciej stygnie niż masywna wylewka z ogrzewaniem podłogowym.

Czy folia nadaje się pod każde panele?

Nie. Przed zakupem trzeba porównać dokumentację folii, paneli i podkładu. Wszystkie trzy elementy muszą być dopuszczone do wspólnej pracy. Jeżeli jedna z instrukcji nie przewiduje bezpośredniego montażu nad elektrycznym elementem grzejnym, nie należy zakładać, że ogólne oznaczenie „na ogrzewanie podłogowe” rozwiązuje problem.

Najłatwiej znaleźć kompletne rozwiązanie pod panele laminowane, ale również w tej grupie nie ma pełnej dowolności. Szczególnej uwagi wymagają cienkie panele winylowe i SPC. Niektórzy producenci przewidują dla nich osobne warianty systemu albo wymagają dedykowanego podkładu. Nie wolno zastępować takiego materiału przypadkową pianką oznaczoną jedynie jako odpowiednia na ogrzewanie podłogowe.

Często spotykany limit temperatury powierzchni paneli wynosi 27°C. Nie jest to jednak wartość uniwersalna. Nadrzędna pozostaje karta techniczna wybranej podłogi, a jeśli wskazuje niższą temperaturę, trzeba zastosować niższy limit. Ustawienie termostatu powinno chronić okładzinę również wtedy, gdy pomieszczenie jest dogrzewane przez słońce albo część podłogi zostanie czasowo zasłonięta.

W dokumentacjach podłóg często pojawia się maksymalny łączny opór cieplny panelu i podkładu na poziomie 0,15 m²K/W. Samo spełnienie tego warunku nie potwierdza jeszcze przydatności podkładu. Materiał musi mieć również wymaganą odporność na ściskanie, właściwą grubość i jednoznaczne dopuszczenie producenta systemu.

Jak dobrać moc i powierzchnię grzejną?

Mocy folii nie należy dobierać wyłącznie na podstawie powierzchni całego pokoju. Punktem wyjścia powinny być obliczeniowe straty ciepła pomieszczenia. Następnie trzeba ustalić, ile podłogi rzeczywiście można pokryć folią, oraz sprawdzić, czy wynikowa moc nie przekroczy ograniczeń paneli i całego systemu.

Na rynku występują między innymi folie o mocy 60, 70, 80 i 140 W/m². Wyższa wartość nie oznacza automatycznie lepszego rozwiązania. Mocniejsza folia może szybciej podnosić temperaturę, ale wymaga odpowiedniego sterowania i może zwiększać ryzyko miejscowego przegrzania. Nie można zakładać, że wariant 140 W/m² nadaje się pod każdą podłogę tylko dlatego, że występuje w ofercie producenta.

Chwilową moc instalacji można oszacować według wzoru:

Moc jednostkowa folii × powierzchnia faktycznie pokryta folią = moc znamionowa instalacji.

Jeżeli rozłożono 8 m² folii o mocy 80 W/m², chwilowy pobór podczas ciągłego załączenia wynosi około 640 W. Nie jest to średnie zużycie energii. Termostat okresowo wyłącza zasilanie, a czas pracy zależy od temperatury zadanej, izolacji budynku, warunków pogodowych i strat ciepła.

Powierzchnia pokoju a powierzchnia grzejna

Folię układa się zasadniczo tylko w strefach, w których ciepło może swobodnie przechodzić do pomieszczenia. Z planu trzeba wyłączyć zabudowę kuchenną, szafy bez nóżek, wannę, brodzik, ciężkie elementy ustawione bez prześwitu oraz miejsca stale przykryte grubym dywanem lub materacem.

Przykładowy pokój może mieć 15 m², ale po odjęciu szafy, łóżka bez prześwitu i innych stałych elementów pozostanie jedynie 7 m² powierzchni grzejnej. Folia o mocy 80 W/m² zapewni wtedy 560 W mocy znamionowej. Jeżeli obliczeniowa strata ciepła tego pokoju wynosi 900 W, instalacja nie pokryje zapotrzebowania nawet podczas ciągłej pracy.

Folia może być głównym ogrzewaniem w dobrze izolowanym budynku, jeżeli dostępna powierzchnia pozwala uzyskać wymaganą moc bez przekroczenia temperatury podłogi. W pomieszczeniu o wysokich stratach albo z dużą powierzchnią stałej zabudowy może pełnić jedynie funkcję ogrzewania komfortowego lub uzupełniającego.

Koszt zakupu i eksploatacji zależy od wielu czynników, dlatego nie powinien być oceniany wyłącznie na podstawie ceny jednego metra folii. Szersze zestawienie znajduje się w poradniku Folia grzewcza pod panele: koszty wykonania.

Jaki powinien być układ warstw?

Nie ma jednego przekroju podłogi właściwego dla wszystkich folii grzewczych. W zależności od systemu mogą występować: paroizolacja na podłożu, podkład wyrównująco-izolacyjny, folia grzejna, górna folia PE lub warstwa poślizgowa oraz panele. Kolejność i parametry trzeba zaczerpnąć z jednej kompletnej instrukcji, a nie składać z rozwiązań kilku producentów.

Przykładowo system ELEKTRA WoodTec przewiduje dolną folię PE o grubości co najmniej 0,2 mm, warstwę wyrównującą o grubości 2–6 mm, folię grzejną i górną folię PE 0,2 mm. Nie jest to jednak uniwersalny schemat dla wszystkich marek. Inny producent może wymagać odmiennego materiału pod folią, dedykowanej warstwy ochronnej albo osobnego wariantu przeznaczonego pod panele SPC. Szczegóły przykładowego rozwiązania można sprawdzić w instrukcji systemu ELEKTRA WoodTec.

Podłoże musi być suche, czyste, stabilne i równe. W jednej z instrukcji WoodTec wskazano dopuszczalne odchylenie do 2 mm, ale wartość tę trzeba odczytywać wraz z podaną metodą pomiaru oraz wymaganiami producenta paneli. Miękki podkład nie służy do naprawiania nierównej posadzki. Nadmierne ugięcie może obciążać zamki paneli, pogarszać podparcie folii i zwiększać ryzyko uszkodzeń.

Nie należy dodawać kolejnych warstw „na wszelki wypadek”. Dodatkowa pianka lub mata zwiększa opór cieplny i może utrudnić odprowadzanie ciepła. Z kolei pominięcie wymaganej warstwy ochronnej może narazić folię, przewody i połączenia na nacisk lub przetarcie.

Termostat i podłogowy czujnik temperatury

System powinien być sterowany termostatem współpracującym z czujnikiem temperatury podłogi. Sam pomiar temperatury powietrza nie zabezpiecza paneli przed miejscowym przegrzaniem. Powietrze w pokoju może nadal być chłodne, podczas gdy podłoga pod zasłoniętym fragmentem osiągnie już wartość graniczną.

Czujnik należy umieścić w ogrzewanej strefie, w równej odległości pomiędzy elementami grzejnymi, zgodnie z instrukcją systemu. Nie powinien leżeć pod meblem bez prześwitu, przy drzwiach balkonowych ani w miejscu narażonym na nietypowe wychłodzenie lub nasłonecznienie. Musi zostać zagłębiony tak, aby nie wystawał ponad płaszczyznę podłoża i nie tworzył punktowego nacisku pod panelem.

Najlepiej prowadzić czujnik w peszlu, który pozwoli na jego wymianę bez rozbierania dużego fragmentu podłogi. Koniec osłony należy zabezpieczyć zgodnie z instrukcją, aby do środka nie dostał się materiał utrudniający wysunięcie czujnika. Przebieg peszla nie może powodować ostrych załamań przewodu.

Folia grzewcza pod panele krok po kroku

Dokładna procedura zależy od wybranego systemu. Poniższa kolejność pokazuje etapy organizacyjne i kontrolne, ale nie zastępuje instrukcji producenta ani projektu instalacji elektrycznej.

1. Zbierz dokumentację. Potwierdź zgodność folii, paneli i podkładu. Zapisz maksymalną temperaturę podłogi, dopuszczalną moc oraz wymagany układ warstw.
2. Oblicz zapotrzebowanie na ciepło. Ustal straty dla każdego pomieszczenia i sprawdź, czy system ma być ogrzewaniem głównym, czy tylko komfortowym.
3. Rozrysuj stałą zabudowę. Zaznacz szafy bez prześwitu, zabudowę kuchenną, wannę, brodzik, ciężkie meble i miejsca planowane pod grube dywany.
4. Wyznacz powierzchnię grzejną. Rozplanuj pasy bez krzyżowania, nakładania i prowadzenia ich pod elementami blokującymi przepływ ciepła.
5. Zleć ocenę instalacji zasilającej. Elektryk powinien sprawdzić obciążalność obwodów, dostępną moc, przekroje przewodów oraz sposób zabezpieczenia instalacji.
6. Przygotuj podłoże. Usuń pył, ostre drobiny i luźne fragmenty. Sprawdź równość, stabilność i wilgotność zgodnie z wymaganiami podłogi oraz systemu grzewczego.
7. Ułóż dolne warstwy. Paroizolację, podkład lub warstwę wyrównującą zamontuj dokładnie w kolejności wskazanej przez producenta.
8. Rozłóż elementy grzejne. Folie wolno docinać tylko w oznaczonych miejscach. Nie wolno zwężać ich cięciem wzdłużnym, przebijać, krzyżować ani nakładać powierzchni grzejnych.
9. Zamontuj czujnik podłogowy. Umieść go pomiędzy elementami grzejnymi, w ogrzewanej strefie i w zagłębieniu chroniącym przed zgnieceniem.

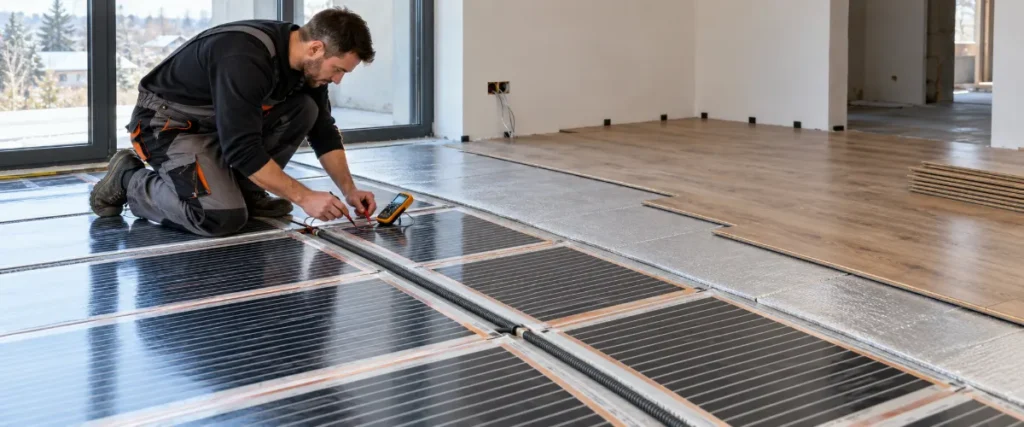

10. Wykonaj połączenia i pierwszy pomiar. Czynności elektryczne powinien przeprowadzić elektryk. Wyniki należy wpisać do protokołu i dokumentacji gwarancyjnej.
11. Ułóż wymaganą warstwę ochronną. Po zabezpieczeniu folii trzeba ponownie sprawdzić instalację, zanim zostanie przykryta panelami.
12. Zamontuj panele. Zachowaj dylatacje i pozostałe wymagania producenta. Narzędzia oraz elementy montażowe nie mogą przebić folii ani przewodów.
13. Wykonaj pomiar końcowy. Elektryk powinien potwierdzić sprawność obwodu, czujnika, termostatu i zabezpieczeń po zamknięciu podłogi.

Co można zrobić samodzielnie, a co zlecić elektrykowi?

Prace możliwe do wykonania przez inwestora

Samodzielnie można zebrać karty techniczne, przygotować rzut pomieszczenia, zaznaczyć stałą zabudowę i obliczyć dostępną powierzchnię podłogi. Możliwe jest również przygotowanie oraz montaż części warstw podłogowych, jeśli instrukcja systemu wyraźnie dopuszcza taki podział prac, a inwestor potrafi zachować wymagania dotyczące podłoża i dylatacji.

Nie należy jednak wykonywać cięć lub połączeń na podstawie filmów instruktażowych dotyczących innego produktu. Poszczególne folie mogą różnić się budową, miejscami cięcia, sposobem izolowania zakończeń i wymaganiami gwarancyjnymi.

Prace przeznaczone dla elektryka

Elektryk powinien ocenić obciążalność istniejącej instalacji, dobrać przekrój przewodów, zabezpieczenie nadprądowe, zabezpieczenie różnicowoprądowe i ewentualny stycznik. Do niego należą stałe połączenia elektryczne, podłączenie termostatu oraz pomiary przed zakryciem, po ułożeniu warstwy ochronnej i po zamontowaniu paneli.

Wyniki pomiarów powinny zostać zapisane w protokole. Dokumentacja jest potrzebna nie tylko ze względów gwarancyjnych. Ułatwia wykrycie uszkodzenia powstałego podczas układania paneli oraz późniejszą diagnostykę.

Najczęstsze błędy powodujące przegrzewanie i awarie

• Ułożenie folii pod stałą zabudową. Szafa bez nóżek, zabudowa kuchenna, wanna lub brodzik ograniczają oddawanie ciepła i mogą doprowadzić do przegrzania.
• Przykrycie ogrzewanej strefy grubym dywanem. Podobne ryzyko tworzą materace i duże pufy ustawione bezpośrednio na podłodze.
• Dobór mocy tylko według metrażu pokoju. Pomija to straty ciepła, ograniczenia paneli i rzeczywistą powierzchnię dostępną pod folię.
• Łączenie elementów z przypadkowych systemów. Podkład odpowiedni do wodnej podłogówki nie musi nadawać się bezpośrednio pod folię elektryczną.
• Cięcie w niedozwolonym miejscu. Folii nie wolno zwężać wzdłużnie, przebijać ani skracać poza oznaczonymi liniami.
• Nakładanie lub krzyżowanie pasów. Powoduje koncentrację mocy i wzrost temperatury w jednym miejscu.
• Nieprawidłowe położenie czujnika. Czujnik poza strefą grzejną może zbyt późno odłączyć zasilanie, a wystający ponad podłoże może zostać zgnieciony.
• Brak pomiarów między etapami. Po zamknięciu podłogi trudno ustalić, kiedy powstało uszkodzenie i gdzie należy go szukać.
• Brak dokumentacji fotograficznej. Późniejsze wiercenie lub mocowanie elementu do podłogi może przeciąć folię albo przewód.

Nie wolno uruchamiać ogrzewania, jeżeli folia lub izolacja została przecięta poza miejscem dopuszczonym przez producenta, połączenie wyraźnie się nagrzewa, termostat podaje niewiarygodną temperaturę albo zabezpieczenie wyłącza obwód. Instalację należy pozostawić odłączoną i zlecić jej sprawdzenie elektrykowi. Przypadkowa taśma izolacyjna nie zastępuje procedury naprawczej przewidzianej przez producenta.

Przykłady dostępnych systemów

Poniższe zestawienie nie jest rankingiem. Pokazuje, że systemy różnią się mocą, konstrukcją i wymaganiami montażowymi. O wyborze powinny decydować dopuszczenia do konkretnej podłogi, kompletność dokumentacji i wynik obliczeń cieplnych, a nie wyłącznie cena za metr kwadratowy.

Gotowy element z fabrycznymi zakończeniami może ograniczyć liczbę połączeń wykonywanych na miejscu, ale nie zwalnia z oceny obciążenia instalacji ani z pomiarów. Folia docinana w wyznaczonych odstępach ułatwia dopasowanie do rzutu, lecz wymaga ścisłego przestrzegania instrukcji. Trzeba również sprawdzić obciążalność wyjścia termostatu. Przy większej mocy instalacji może być potrzebny odpowiednio dobrany stycznik.

Kiedy warto wybrać folię grzewczą, a kiedy lepiej z niej zrezygnować?

Folia grzewcza jest rozwiązaniem wartym rozważenia podczas suchego remontu, gdy liczy się niewielkie podniesienie poziomu podłogi, brak wylewki, szybka reakcja ogrzewania i możliwość niezależnego sterowania pokojami. Najlepsze warunki występują w dobrze izolowanym budynku, w którym duża część podłogi pozostaje wolna od stałej zabudowy.

System może być mniej odpowiedni w domu o wysokich stratach ciepła, przy ograniczonej mocy przyłączeniowej albo w pomieszczeniu zastawionym meblami bez prześwitu. Wątpliwości powinny wzbudzić również częste zmiany układu wyposażenia, ponieważ po ustawieniu szafy lub grubego dywanu na ogrzewanym fragmencie może powstać strefa akumulacji ciepła.

Z rozwiązania należy zrezygnować, jeżeli producent wybranych paneli nie dopuszcza bezpośredniej współpracy z folią, nie można zachować wymaganej temperatury albo dostępna powierzchnia nie zapewnia mocy wynikającej z obliczeń. Brak jednoznacznego zapisu w dokumentacji nie jest zgodą na montaż próbny.

Praktyczna kolejność decyzji wygląda następująco: wybór rodzaju podłogi, potwierdzenie dopuszczenia do elektrycznej podłogówki, sprawdzenie maksymalnej temperatury, obliczenie strat ciepła, wyznaczenie wolnej powierzchni, dobór mocy i kompletnego przekroju warstw, a na końcu dobór sterowania oraz zabezpieczeń. Odwrócenie tej kolejności często prowadzi do zakupu folii, której nie można bezpiecznie zastosować pod wybranymi panelami.
