Budowa ogrodzenia panelowego krok po kroku: pomiar i montaż

Budowa ogrodzenia panelowego powinna rozpocząć się od sprawdzenia granic, rozplanowania bramy i furtki oraz ustalenia modułu montażowego wybranego systemu. Dopiero na tej podstawie można policzyć panele, słupki, mocowania, podmurówkę i beton, a następnie wyznaczyć miejsca wykonania otworów. Najwięcej problemów powodują nie same panele, lecz źle rozmieszczone słupki, przypadkowe docinki i fundamenty wykonane bez uwzględnienia rodzaju gruntu oraz obciążenia wiatrem.

Prosty odcinek ogrodzenia na stabilnym podłożu można wykonać samodzielnie. Przy niepewnej granicy, stromym terenie, ciężkiej bramie, przesłonach prywatności albo kolizji z instalacjami potrzebna jest jednak pomoc odpowiedniego specjalisty. Poniższa instrukcja prowadzi od pomiaru i zestawienia materiałów aż do regulacji oraz odbioru gotowego ogrodzenia.

Budowa ogrodzenia panelowego zaczyna się od granicy i geometrii

Najpierw trzeba ustalić prawidłowy przebieg granicy, położenie narożników, bramy i furtki oraz różnice poziomów terenu. Sznurek murarski pomaga wyznaczyć prostą linię roboczą, ale nie potwierdza prawnej granicy nieruchomości. Jeżeli znaki graniczne zniknęły, są uszkodzone albo ich położenie budzi wątpliwości, przed wykonaniem fundamentów należy zwrócić się do geodety. W zależności od sytuacji może być potrzebne wznowienie znaków granicznych lub inna właściwa procedura geodezyjna.

Szczególnej kontroli wymaga front działki. Trzeba sprawdzić granicę pasa drogowego, położenie zjazdu, widoczność przy wyjeździe oraz przebieg instalacji podziemnych. Betonowanie słupków frontowych bez tych ustaleń może zakończyć się koniecznością przesunięcia ogrodzenia, zwężeniem wjazdu albo kolizją z uzbrojeniem terenu.

Układ najlepiej rozpocząć od elementów o najmniejszej tolerancji. Najpierw zaznacza się osie słupków bramowych, położenie furtki i narożniki. Dopiero pozostałe odcinki dzieli się na pełne moduły i ewentualne przęsła skrócone. Docinka zwykle wygląda lepiej przy mniej eksponowanym narożniku niż bezpośrednio przy furtce lub bramie.

Karta przygotowania inwestycji

Przed zakupem materiałów warto przygotować prosty szkic. Nie musi być dokumentacją projektową, ale powinien zawierać wszystkie dane potrzebne do rozplanowania systemu:

• długość każdego prostego odcinka mierzona między ustalonymi punktami,
• położenie i kąt narożników,
• osie oraz wymagane światło bramy i furtki,
• kierunek otwierania skrzydeł,
• różnice wysokości terenu na poszczególnych odcinkach,
• planowane docinki paneli,
• miejsca przejścia instalacji podziemnych,
• informację o podmurówce i ewentualnych przesłonach prywatności.

Jak policzyć panele, słupki, obejmy i podmurówkę?

Ogrodzenie należy liczyć jako kompletny system. Popularne panele mają szerokość nominalną około 2 lub 2,5 m, ale rzeczywisty moduł montażowy wynika z wymiaru panelu, przekroju słupka oraz sposobu mocowania. W jednym systemie panel może mieć szerokość 2500 lub 2507 mm, a w innym wymagany rozstaw osiowy słupków wynosi 2520 mm. Żadnej z tych wartości nie można automatycznie przenosić na produkty innego producenta.

Przed obliczeniami trzeba odczytać z dokumentacji zestawu szerokość panelu, rozstaw osiowy, wymagane luzy, typ słupka oraz liczbę mocowań przypadających na daną wysokość ogrodzenia. Nie powinno się łączyć przypadkowo dobranych paneli, słupków i obejm tylko dlatego, że ich wymiary wyglądają podobnie.

Przykładowo, jeżeli między ustalonym narożnikiem a słupkiem bramy pozostaje 24,8 m, a dokumentacja systemu przewiduje moduł 2,52 m, dziewięć pełnych modułów zajmie 22,68 m. Pozostałe 2,12 m jest przestrzenią do dalszego rozplanowania, a nie automatycznym wymiarem docinanego panelu. Ostateczną długość docinki ustala się po uwzględnieniu szerokości słupków, sposobu mocowania i wymaganych luzów.

Na liście zakupowej powinny znaleźć się panele, odpowiednio dobrane słupki, obejmy lub listwy mocujące, śruby, kapturki, beton, ewentualna podmurówka z łącznikami oraz preparat do zabezpieczenia miejsc cięcia. Często spotykany słupek systemowy ma przekrój około 60 × 40 mm, ale nie jest to wymiar obowiązkowy. Grubość ścianki, długość słupka i liczba mocowań muszą wynikać z wysokości ogrodzenia, ciężaru paneli i przewidywanych obciążeń.

Nie należy również zakładać, że na każdy słupek wystarczy jeden worek mieszanki. Zużycie betonu zależy od rzeczywistej średnicy lub szerokości otworu, jego głębokości i objętości osadzonego elementu. W gruncie sypkim ściany otworu mogą się osypywać, przez co zużycie będzie większe niż wynikało ze wstępnego obliczenia.

Ogrodzenie do 2,20 m i powyżej tej wysokości

Ogrodzenie o wysokości nieprzekraczającej 2,20 m co do zasady nie wymaga pozwolenia ani zgłoszenia. Budowa ogrodzenia wyższego niż 2,20 m wymaga zgłoszenia. Roboty można rozpocząć po braku sprzeciwu organu, standardowo po upływie 21 dni od doręczenia kompletnego zgłoszenia, albo wcześniej, jeśli organ wyda zaświadczenie o braku podstaw do wniesienia sprzeciwu.

Brak obowiązku zgłoszenia nie zwalnia z przestrzegania miejscowego planu zagospodarowania przestrzennego, uchwały krajobrazowej, wymagań konserwatorskich, granic pasa drogowego ani przepisów techniczno-budowlanych. Aktualne informacje dotyczące procedury można sprawdzić w oficjalnym serwisie Budowlane ABC.

• Brama i furtka nie mogą otwierać się na zewnątrz działki.
• Minimalna szerokość bramy w świetle wynosi 2,4 m.
• Minimalna szerokość furtki w świetle wynosi 0,9 m.
• Ostrych elementów nie wolno umieszczać poniżej wysokości 1,8 m.
• Ogrodzenie nie może ograniczać bezpieczeństwa przy wyjeździe lub skrzyżowaniu.
• W przypadku drogi pożarowej mogą obowiązywać dodatkowe wymagania.

W niskich panelach 3D wystające końcówki drutów skierowane ku górze mogą naruszać zakaz umieszczania ostrych elementów poniżej 1,8 m. Jeżeli instrukcja systemu na to pozwala, panel można ustawić zakończeniami w dół. Innym rozwiązaniem jest wybór panelu bez ostrych końców.

Głębokość otworów i betonowanie słupków bez zgadywania

Nie ma jednej głębokości osadzenia odpowiedniej dla każdej działki. W instrukcjach niektórych systemów pojawia się wartość około 0,7-0,8 m, ale jest to zalecenie dla określonego rozwiązania, a nie uniwersalna norma. Ostateczny wymiar zależy od rodzaju gruntu, lokalnych warunków przemarzania, wysokości ogrodzenia, ekspozycji na wiatr, zastosowania przesłon oraz wymagań producenta.

Słupki narożne i bramowe przenoszą większe obciążenia niż słupki pośrednie. Zwykle wymagają większego lub inaczej ukształtowanego fundamentu. Ciężka brama przesuwna potrzebuje osobno dobranego fundamentu pod wózki, słupki, przeciwwagę i automatykę. Nie należy wykonywać go według wymiarów otworu przewidzianego pod zwykły słupek panelowy.

Objętość cylindrycznego otworu można wstępnie obliczyć ze wzoru: liczba π × promień² × głębokość. Od wyniku odejmuje się objętość osadzonego elementu. Jest to jednak tylko oszacowanie zakupowe. Ściany odwiertu nie zawsze są regularne, a fundamenty przy bramie i narożnikach mogą być wyraźnie większe. Dobrym rozwiązaniem jest sprawdzenie rzeczywistego zużycia na pierwszych dwóch otworach i dopiero wtedy skorygowanie ilości mieszanki dla całego odcinka.

Przed rozpoczęciem wiercenia trzeba ustalić przebieg kabli elektrycznych, gazu, wodociągu, kanalizacji, odwodnienia i instalacji nawadniania. Podręczny wykrywacz nie zastępuje dokumentacji ani uzgodnienia położenia przyłącza. W pobliżu gazociągu lub przewodu zasilającego prace ziemne należy prowadzić zgodnie z wymaganiami zarządcy danej sieci.

Montaż ogrodzenia panelowego krok po kroku

Nie ma jednej obowiązkowej kolejności montażu słupków i paneli. Część systemów składa się sekwencyjnie: słupek, panel, kolejny słupek. Takie rozwiązanie ułatwia utrzymanie właściwego modułu. Inne instrukcje dopuszczają wcześniejsze zabetonowanie wszystkich słupków, co wymaga bardzo dokładnego wyznaczenia osi. Pierwszeństwo zawsze ma instrukcja wybranego systemu.

1. Sprawdź granicę i ograniczenia. Zweryfikuj znaki graniczne, przepisy lokalne, pas drogowy, instalacje podziemne oraz kierunek otwierania bramy i furtki.
2. Oczyść pas roboczy. Usuń krzewy, korzenie, gruz i miejscowe wyniesienia. Nie usuwaj ani nie przesuwaj znaków geodezyjnych.
3. Wyznacz linię ogrodzenia. Rozciągnij sznurek obok planowanego lica słupków, aby nie przeszkadzał podczas wykonywania otworów i ustawiania elementów.
4. Ustal poziomy. Zmierz różnice wysokości i zdecyduj, czy panele będą montowane poziomo, schodkowo, czy zgodnie ze spadkiem, jeśli system to umożliwia.
5. Rozplanuj elementy stałe. Zaznacz osie narożników, słupków bramowych i furtki, a następnie miejsca pełnych oraz skróconych przęseł.
6. Wykonaj otwory. Dobierz ich głębokość i przekrój do gruntu, systemu oraz obciążeń. Usuń luźną ziemię z dna.
7. Ustaw słupki. Kontroluj pion w dwóch prostopadłych płaszczyznach, wysokość górnych krawędzi oraz rozstaw osiowy. Pomocny jest szablon wykonany dla modułu konkretnego systemu.
8. Zabetonuj i usztywnij elementy. Wypełnij otwory mieszanką przeznaczoną do danego zastosowania i zamocuj podpory, aby słupki nie przesunęły się podczas wiązania.
9. Zamontuj podmurówkę. Osadź łączniki i płyty zgodnie z instrukcją. Nie wykorzystuj prefabrykatów jako podpory przenoszącej ciężar paneli.
10. Przymocuj panele. Utrzymuj jednakowy prześwit nad gruntem lub podmurówką. Ustabilizuj panel przed dokręceniem i zastosuj liczbę mocowań wskazaną w dokumentacji.
11. Wykonaj docinki. Oczyść przecięte krawędzie i usuń wszystkie opiłki. Odsłoniętą stal zabezpiecz kompatybilnym preparatem antykorozyjnym lub zaprawkowym.
12. Zamontuj bramę i furtkę. Ciężkie skrzydła zakładaj dopiero po uzyskaniu przez fundamenty wytrzymałości wymaganej przez projekt, instrukcję systemu lub producenta mieszanki.
13. Przeprowadź regulację. Sprawdź prześwit nad nawierzchnią, pracę zawiasów, zamka, rygli i ograniczników. Skrzydła nie mogą otwierać się poza działkę.

Betonu nie wolno obciążać tylko dlatego, że jego powierzchnia jest sucha. Czas bezpiecznego montażu zależy między innymi od rodzaju mieszanki, temperatury, wilgotności i wymiarów fundamentu. Zbyt wczesne zawieszenie bramy może odchylić słupek, zanim fundament uzyska potrzebną wytrzymałość.

Spadek, narożniki i podmurówka

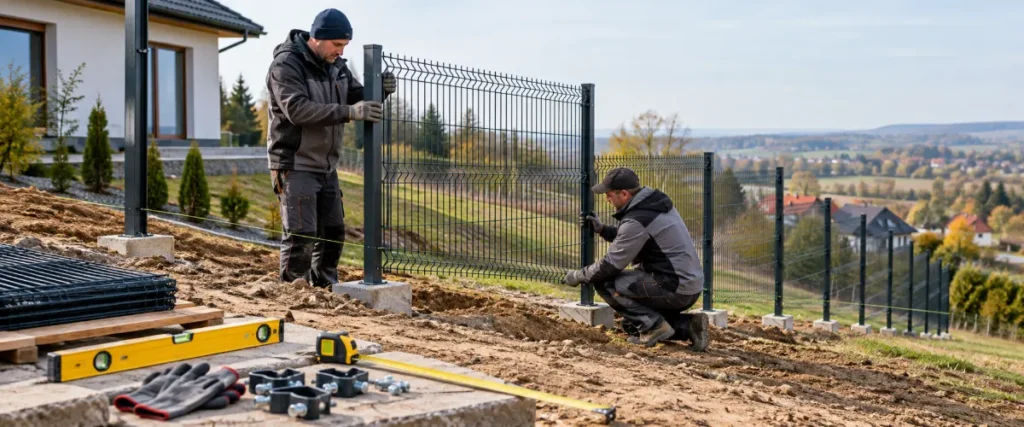

Ogrodzenie na pochyłej działce

Na spadku panele można ustawić schodkowo albo prowadzić zgodnie z nachyleniem terenu, jeśli konstrukcja panelu i sposób mocowania na to pozwalają. W układzie schodkowym każde przęsło pozostaje poziome, a różnicę wysokości przejmuje uskok przy słupku. Jeszcze przed zakupem należy sprawdzić, czy po niższej stronie każdego uskoku słupek pozostanie dostatecznie długi do prawidłowego osadzenia.

Jeżeli teren obniża się o 60 cm na odcinku pięciu przęseł, równomierny podział oznaczałby około 12 cm uskoku na każdym połączeniu. Jest to jedynie obliczenie pomocnicze. Lokalne załamania terenu mogą wymagać innego rozłożenia stopni, korekty niwelety albo zastosowania słupków o różnych długościach.

Przy dużym spadku warto wykonać profil wysokościowy całego odcinka. Pozwala on wcześniej zauważyć miejsca, w których pod panelem powstałby nadmierny prześwit albo standardowa długość słupka byłaby niewystarczająca.

Narożnik ogrodzenia

Narożnik należy wykonać z elementów przewidzianych przez producenta: odpowiedniego słupka narożnego, właściwie ustawionych obejm albo pary słupków, jeżeli takie rozwiązanie opisano w instrukcji. Nie należy wyginać sztywnego panelu ani naciągać go do źle ustawionego słupka. Powstające naprężenia mogą powodować odstawanie mocowań, odchylenie słupka i uszkodzenie powłoki ochronnej.

Jeśli kąt granicy nie wynosi dokładnie 90 stopni, trzeba sprawdzić zakres regulacji mocowań. Przypadkowe skręcanie obejm lub rozwiercanie otworów nie jest właściwym sposobem dopasowania narożnika.

Podmurówka prefabrykowana

Podmurówka ogranicza prześwit przy gruncie, kontakt roślinności z panelem i możliwość podkopywania przez zwierzęta. Nie jest jednak elementem nośnym dla przęseł. Panel powinien być utrzymywany przez słupki i przeznaczone do tego mocowania, a nie opierać się ciężarem na płycie.

Na gruncie wysadzinowym, podmokłym lub nasypowym sztywna i źle posadowiona podmurówka może się przemieścić oraz wypychać panele. Przy dużych różnicach wysokości lepszy może być indywidualnie zaprojektowany fundament niż układanie standardowych prefabrykatów w przypadkowe stopnie.

Bezpieczeństwo podczas montażu

Panele są duże, sprężyste i mają ostre krawędzie. Podczas przenoszenia oraz docinania trzeba używać rękawic i ochrony oczu. Panel powinien zostać podparty lub przytrzymany do czasu założenia wymaganych mocowań. Nie należy zostawiać luźno opartego przęsła, które może przewrócić podmuch wiatru.

Przy cięciu należy stabilnie zamocować element i dobrać narzędzie odpowiednie do stalowych prętów. Po zakończeniu trzeba usunąć opiłki nie tylko z miejsca cięcia, ale też z sąsiednich fragmentów powłoki. Drobiny stali szybko korodują i mogą pozostawić brunatne ślady.

Ciężkiej bramy nie wolno podtrzymywać prowizorycznie ani wykonywać prac pod uniesionym skrzydłem. Montaż automatyki wymaga bezpiecznego doprowadzenia zasilania i wykonania zabezpieczeń zgodnie z dokumentacją urządzenia. Wiercenie lub kopanie należy natychmiast przerwać po natrafieniu na nieoznaczony przewód, rurę, gruz albo nawodnioną warstwę gruntu.

Błędy powodujące krzywienie, korozję i luzy

• Rozstawianie słupków automatycznie co 2500 mm. Rzeczywisty moduł systemu może być inny, przez co panel nie zmieści się między mocowaniami albo pozostanie nadmierny luz.
• Rozpoczęcie montażu od przypadkowego końca. Docinka wypada przy wejściu, a światło bramy okazuje się niezgodne z planem.
• Kontrola pionu tylko w jednej płaszczyźnie. Słupek wygląda poprawnie od frontu, lecz jest pochylony w stronę działki, przez co linia paneli faluje.
• Brak tymczasowych podpór. Słupki przesuwają się pod wpływem wiatru, ciężaru panelu lub pracy świeżej mieszanki.
• Jednakowy fundament pod każdy element. Słupki bramowe i narożne są obciążane inaczej niż słupki pośrednie.
• Cięcie bez zabezpieczenia krawędzi. Usunięcie fabrycznej powłoki odsłania stal i rozpoczyna miejscową korozję.
• Pozostawienie opiłków na panelu. Drobiny korodują i tworzą naloty, nawet jeśli powłoka samego panelu nie została uszkodzona.
• Oparcie panelu na podmurówce. Ruch prefabrykatu spowodowany mrozem lub osiadaniem przenosi siły na przęsło i mocowania.
• Zbyt wczesne obciążenie fundamentów. Sucha powierzchnia betonu nie oznacza, że można już zawiesić ciężkie skrzydło.
• Założenie przesłon bez sprawdzenia nośności. Ażurowy panel po wypełnieniu taśmami lub lamelami zaczyna działać jak znacznie większy żagiel.

Przesłony prywatności trzeba uwzględnić przed doborem słupków i fundamentów. Producent powinien potwierdzić możliwość ich zastosowania dla konkretnej wysokości, rozstawu oraz warunków lokalnych. Może być potrzebny mocniejszy słupek, większy fundament albo mniejszy rozstaw podpór. Dokładanie szczelnego wypełnienia do najlżejszego systemu po zakończeniu montażu może prowadzić do odchylania słupków podczas silnego wiatru.

Samodzielny montaż czy fachowiec?

Prosty odcinek na płaskim i stabilnym gruncie można wykonać samodzielnie, jeśli granice są jednoznaczne, system ma czytelną instrukcję, a wykonawca potrafi kontrolować osie, piony i poziomy. Potrzebne będą między innymi paliki, sznurek, długa miara, poziomnica, świder lub wiertnica, sprzęt do przygotowania mieszanki, klucze, narzędzie do cięcia oraz środki ochrony oczu i dłoni.

Prace samodzielne należy przerwać, gdy pierwszy otwór ujawni nawodniony grunt, luźny nasyp, rozległy gruz albo nieoznaczoną instalację. Dalsze wiercenie nie rozwiąże problemu, a może zwiększyć zakres uszkodzeń. Fachowej oceny wymaga też konstrukcja kotwiona do starego muru lub płyty o nieznanej nośności.

Jeżeli decyzja dotyczy budżetu wykonania, osobno można sprawdzić koszt robocizny ogrodzenia panelowego. Porównując oferty, trzeba zweryfikować zakres prac. Cena za metr może obejmować samo mocowanie paneli albo pełne wytyczenie, wykonanie fundamentów, podmurówkę, docinki i montaż bramy.

Checklista odbioru gotowego ogrodzenia

Kontrolę warto przeprowadzić przed ostatecznym rozliczeniem i ponownie po uzyskaniu przez beton wymaganej wytrzymałości. Długa linia może wyglądać poprawnie z bliska, a jednocześnie falować na kolejnych słupkach. Najlepiej ocenić ją z obu końców ogrodzenia.

• Sprawdź pion każdego słupka w dwóch prostopadłych płaszczyznach.
• Oceń linię górnych krawędzi paneli z obu stron odcinka.
• Zmierz światło bramy i furtki.
• Sprawdź kierunek otwierania skrzydeł i pełny zakres ich ruchu.
• Skontroluj liczbę, rozmieszczenie i dokręcenie mocowań.
• Upewnij się, że panele nie opierają się na podmurówce.
• Sprawdź prześwit nad gruntem lub nawierzchnią.
• Obejrzyj wszystkie miejsca cięcia i naprawy powłoki.
• Usuń opiłki, resztki betonu oraz inne zabrudzenia montażowe.
• Sprawdź kapturki słupków, zaślepki i zabezpieczenia śrub.
• Nie zdejmuj podpór przed terminem wynikającym z zastosowanej mieszanki i warunków dojrzewania.
