Styropian pod wylewkę: układ warstw, grubość i montaż

Styropian pod wylewkę musi tworzyć równą, stabilną i ciągłą warstwę. Po wykonaniu jastrychu nie będzie już dostępu do zapadniętych płyt, niedokładnych docinek ani pustych przestrzeni wokół instalacji. Sam wybór twardego styropianu nie gwarantuje więc trwałej podłogi. Równie ważne są przygotowanie podłoża, układanie płyt na mijankę, przesunięcie spoin między warstwami, szczelna folia rozdzielająca oraz oddzielenie jastrychu od ścian i innych elementów pionowych.

Układ trzeba dopasować do miejsca zastosowania. Inaczej projektuje się podłogę na gruncie, inaczej podłogę na stropie między ogrzewanymi kondygnacjami, a jeszcze innych ustaleń wymaga ogrzewanie podłogowe. W poradniku skupiamy się na wykonaniu warstw i ich odbiorze przed wylaniem jastrychu.

Jaki układ warstw zastosować pod wylewką?

Styropian jest tylko jednym z elementów podłogi. Jego położenie, rodzaj i grubość powinny wynikać z całego układu przegrody. Nie należy kopiować jednego schematu do wszystkich pomieszczeń, ponieważ poszczególne warstwy mogą pełnić funkcję cieplną, akustyczną, przeciwwilgociową albo konstrukcyjną.

Podłoga na gruncie

Uproszczony układ warstw od dołu obejmuje:

1. zagęszczone podłoże oraz warstwy podbudowy przewidziane w projekcie,
2. podkład betonowy, potocznie nazywany chudziakiem,
3. właściwą izolację przeciwwilgociową lub przeciwwodną,
4. styropian podłogowy, najczęściej układany w dwóch warstwach,
5. folię rozdzielającą pod jastrychem,
6. jastrych oddzielony od ścian taśmą brzegową,
7. warstwy wykończeniowe podłogi.

Hydroizolacja znajdująca się na podkładzie betonowym oraz folia rozłożona nad styropianem mają inne zadania. Pierwsza chroni podłogę przed wilgocią pochodzącą z gruntu. Druga stanowi przede wszystkim warstwę rozdzielającą i poślizgową oraz zapobiega wpływaniu płynnej mieszanki między płyty. Folia pod jastrychem nie może być automatycznie traktowana jako zamiennik właściwej hydroizolacji.

Strop między ogrzewanymi kondygnacjami

Na stropie oddzielającym dwa ogrzewane poziomy ograniczenie strat ciepła często nie jest głównym zadaniem izolacji. Znacznie ważniejsze może być tłumienie dźwięków uderzeniowych, takich jak kroki, przesuwanie krzeseł czy upadek przedmiotów.

Typowy układ obejmuje konstrukcję stropu, wyrównanie lub warstwę mieszczącą instalacje, odpowiednio dobrany styropian akustyczny EPS T, ewentualną dodatkową warstwę izolacji cieplnej, folię rozdzielającą oraz jastrych pływający. EPS T jest materiałem elastyfikowanym, opisanym między innymi przez sztywność dynamiczną i ściśliwość. Nie należy zastępować go przypadkową twardą płytą podłogową, ponieważ oba materiały pełnią inne funkcje.

Grubość i układ warstwy akustycznej powinny odpowiadać projektowi oraz dokumentacji konkretnego produktu. Płyty EPS T występują między innymi w grubościach użytkowych około 15–40 mm, ale sama grubość nie przesądza o skuteczności rozwiązania.

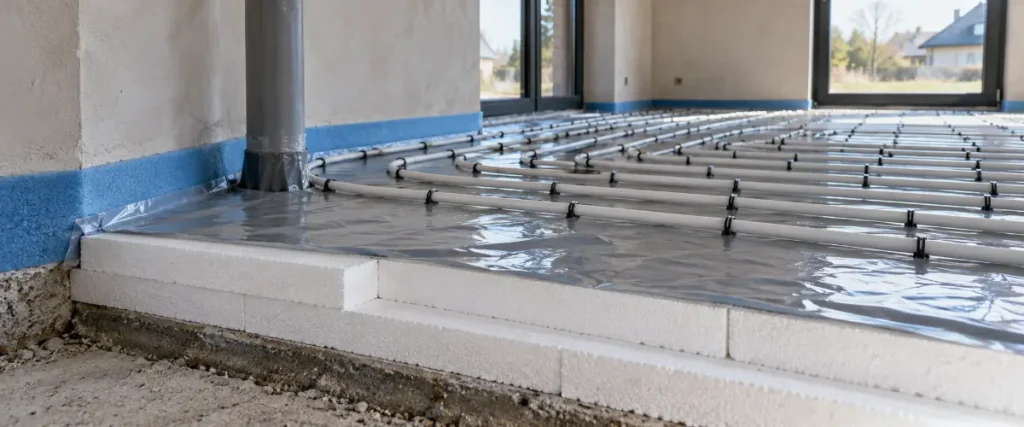

Podłoga z ogrzewaniem podłogowym

W podłodze ogrzewanej rury lub przewody grzewcze układa się nad stabilną izolacją, zależnie od systemu na folii, siatce montażowej albo płycie systemowej. Izolacja powinna ograniczać przepływ ciepła w dół i zapewniać podparcie, które nie ugina się podczas mocowania instalacji oraz wykonywania jastrychu.

Znaczenie ma to, co znajduje się pod ogrzewaną podłogą. Innego oporu cieplnego wymaga podłoga na gruncie, innego strop nad ogrzewanym pokojem, a jeszcze innego przegroda nad nieogrzewaną piwnicą lub przestrzenią zewnętrzną. Nie należy więc dobierać izolacji wyłącznie na podstawie informacji, że w pomieszczeniu będzie podłogówka.

Przed zalaniem wodna instalacja ogrzewania podłogowego musi zostać odebrana przez instalatora i poddana wymaganej próbie szczelności. Sposób przygotowania instalacji na czas wykonywania jastrychu powinien być zgodny z projektem ogrzewania, wymaganiami systemu oraz zaleceniami producenta podkładu.

Jaka grubość styropianu pod wylewkę jest właściwa?

Nie istnieje jedna prawidłowa grubość styropianu dla wszystkich podłóg. W nowych podłogach na gruncie często spotyka się około 15–20 cm izolacji cieplnej, ale jest to zakres orientacyjny, a nie uniwersalne minimum. Ostateczna wartość powinna wynikać z projektu i obliczeń cieplnych.

Znaczenie mają między innymi:

• współczynnik przewodzenia ciepła konkretnej płyty,
• miejsce zastosowania izolacji,
• geometria podłogi i budynku,
• pozostałe warstwy przegrody,
• temperatura pomieszczenia oraz warunki po drugiej stronie przegrody,
• dostępna wysokość przy progach, drzwiach i schodach,
• rodzaj oraz sposób prowadzenia instalacji.

Zgodnie z warunkami technicznymi współczynnik przenikania ciepła Uc podłogi na gruncie w pomieszczeniu o temperaturze co najmniej 16°C nie powinien przekraczać 0,30 W/(m²·K). Tego wymagania nie można przeliczyć na jedną liczbę centymetrów bez uwzględnienia całego układu podłogi i geometrii budynku.

Jeżeli projekt przewiduje 20 cm izolacji, nie należy samodzielnie zmniejszać jej do 10 cm tylko po to, aby zmieścić grubszy jastrych albo skorygować błąd wysokościowy. Taka zmiana może pogorszyć izolacyjność podłogi, a jednocześnie wpłynąć na poziom progów, drzwi balkonowych, schodów, podejść kanalizacyjnych oraz innych instalacji.

Jedna czy dwie warstwy styropianu?

W podłodze na gruncie dwie warstwy są zazwyczaj praktyczniejsze niż jedna płyta o pełnej grubości. Pozwalają przesunąć spoiny, przykryć docinki dolnej warstwy oraz ograniczyć powstawanie ciągłych szczelin. Przykładowo izolację o łącznej grubości 20 cm można wykonać jako dwie warstwy po 10 cm, jeżeli taki układ jest zgodny z projektem.

Podział na warstwy ułatwia również prowadzenie instalacji. Rury można uwzględnić w dokładnie dociętej warstwie dolnej, a następnie przykryć płytami górnymi. Nie oznacza to jednak, że instalacje wolno obudowywać luźnymi kawałkami styropianu. Każdy element powinien mieć stabilne podparcie, a górna warstwa nie może opierać się punktowo na rurach.

Czy pod wylewkę zawsze wybiera się EPS 100?

EPS 100 jest często stosowany w pomieszczeniach mieszkalnych, ale nie stanowi bezwzględnego minimum ani rozwiązania odpowiedniego do każdej podłogi. Oznaczenie CS(10)100 informuje, że deklarowane naprężenie ściskające przy 10-procentowym odkształceniu wynosi co najmniej 100 kPa. Nie jest to dopuszczalne długotrwałe obciążenie użytkowe podłogi.

Pod wpływem stałego nacisku materiał może z czasem ulegać pełzaniu. Dlatego dobór płyty powinien uwzględniać obciążenia długotrwałe, obciążenia punktowe, powierzchnię przekazywania nacisku oraz wymagania całego układu. Garaż, magazyn, ciężki kominek, sejf, duże akwarium lub urządzenie techniczne mogą wymagać EPS o wyższej klasie, XPS albo indywidualnego rozwiązania konstrukcyjnego.

Szczegółowe porównanie parametrów materiałów znajduje się w poradniku jaki styropian wybrać pod wylewki. Przy zakupie trzeba sprawdzić deklarację właściwości użytkowych konkretnej płyty, a nie opierać się wyłącznie na nazwie handlowej lub kolorze materiału.

Jak przygotować podłoże i hydroizolację?

Płyty styropianowe powinny opierać się całą powierzchnią. Styropian nie służy do wyrównywania dużych garbów, resztek betonu ani głębokich zagłębień. Płyta podparta tylko w kilku punktach może uginać się podczas chodzenia, montażu ogrzewania i późniejszego użytkowania podłogi. Zwiększa to ryzyko osiadania, odspajania okładziny oraz pękania jastrychu.

Przed rozpoczęciem układania należy:

• usunąć resztki zaprawy, luźny beton, gruz, piasek i inne zanieczyszczenia,
• zeszlifować wystające garby,
• naprawić lub wyrównać większe zagłębienia materiałem odpowiednim do podłoża,
• sprawdzić rzędne w całym pomieszczeniu,
• ustalić przebieg instalacji i wysokość wszystkich warstw,
• odebrać hydroizolację przed jej zakryciem.

Nie należy poziomować płyt przypadkową podsypką z piasku, kawałkami styropianu ani grudkami zaprawy. Takie punktowe podparcia mogą się przemieszczać lub kruszyć. Jeśli projekt przewiduje warstwę wyrównującą, musi być ona wykonana w sposób systemowy i odpowiednio przygotowana przed ułożeniem izolacji.

Hydroizolacja podłogi na gruncie

Izolacja przeciwwilgociowa lub przeciwwodna powinna być dobrana do warunków gruntowo-wodnych i połączona z izolacją poziomą ścian. Szczególnej kontroli wymagają narożniki, przepusty instalacyjne, styki ze ścianami oraz miejsca przejścia rur.

Zwykłej folii budowlanej nie należy przedstawiać jako rozwiązania wystarczającego w każdych warunkach. Przy wysokim poziomie wód gruntowych, okresowym naporze wody, istniejącym zawilgoceniu albo braku ciągłego połączenia izolacji podłogi z izolacją ścian układ powinien ocenić projektant lub specjalista od hydroizolacji. Zakrycie wadliwej warstwy styropianem znacznie utrudnia późniejszą naprawę.

Jak ułożyć styropian pod wylewkę krok po kroku?

Prace najlepiej rozpocząć po zakończeniu instalacji prowadzonych po podłożu i po potwierdzeniu docelowych poziomów podłogi. Przenoszenie rur oraz ciężkiego sprzętu po gotowej izolacji może uszkodzić krawędzie płyt, rozsunąć spoiny i przebić hydroizolację.

1. Wyznacz poziom gotowej podłogi. Od rzędnej posadzki odejmij grubość okładziny, kleju, jastrychu, izolacji oraz pozostałych warstw. Sprawdź progi, drzwi balkonowe, schody, odpływy i podejścia kanalizacyjne.
2. Oceń stan podłoża. Podłoże musi być czyste, stabilne i odpowiednio równe. Nie kontynuuj prac, jeżeli wyraźnie osiada, ma poważne pęknięcia albo przyczyna zawilgocenia nie została ustalona.
3. Sprawdź hydroizolację. Skontroluj ciągłość warstwy, połączenia przy ścianach i uszczelnienia przepustów. Naprawy wykonaj przed przykryciem izolacji płytami.
4. Rozplanuj instalacje. Ustal, w której warstwie znajdą się rury i peszle. Gęste wiązki przewodów wymagają szczególnie dokładnego rozrysowania docinek.
5. Ułóż pierwszą warstwę na mijankę. Płyty dosuwaj do siebie bez pozostawiania widocznych szczelin. Nie wciskaj ich na siłę, ponieważ uniesiona krawędź także oznacza brak pełnego podparcia.
6. Docinaj płyty przy instalacjach. Używaj ostrych narzędzi i wykonuj dopasowane wycięcia. Nie wyłamuj przypadkowych fragmentów ręką i nie wypełniaj szerokich pustek luźnymi odpadami.
7. Unikaj krzyżowania czterech naroży. Płyty powinny być przesunięte względem siebie. Połączenie czterech narożników w jednym punkcie tworzy słabsze miejsce i sprzyja rozchodzeniu się szczelin.
8. Ułóż drugą warstwę z przesunięciem spoin. Górne płyty powinny przykrywać połączenia dolnej warstwy. Nie powtarzaj tej samej siatki spoin na obu poziomach.
9. Sprawdź całą powierzchnię podczas chodzenia. Zaznacz miejsca, które klikają, uginają się lub unoszą. Lokalnie rozbierz płyty i usuń przyczynę niestabilności.
10. Załóż taśmę brzegową. Oddziel jastrych od ścian, słupów, kominów, ościeży, pionów i innych stałych elementów.
11. Rozłóż folię rozdzielającą. Połącz zakłady i uszczelnij warstwę tak, aby płynny jastrych nie wpłynął między płyty ani pod izolację.
12. Przygotuj ogrzewanie podłogowe. Rury muszą być stabilnie zamocowane, odebrane przez instalatora i poddane wymaganej próbie szczelności przed wykonaniem jastrychu.

Najtrudniejsze miejsca powstają zwykle wokół kanalizacji i gęstych wiązek instalacyjnych. Jeżeli jedna płyta opiera się na najwyższej rurze i pozostaje zawieszona nad podłożem, nie tworzy stabilnej izolacji. Dolną warstwę trzeba wtedy podzielić na dokładnie dopasowane elementy, a ich połączenia przykryć możliwie pełnymi płytami warstwy górnej.

Niewielkie szczeliny wynikające z docinania należy usuwać zgodnie z przyjętą technologią i wymaganiami systemu. Wypełnienie nie może powodować unoszenia płyt ani tworzyć twardych, przypadkowych punktów podparcia. Szeroka szczelina jest zwykle sygnałem, że element trzeba dociąć ponownie.

Folia, dylatacje i grubość jastrychu

Folia nad styropianem, taśma brzegowa oraz jastrych pełnią różne funkcje. Nie można zastępować jednego elementu drugim ani pomijać go tylko dlatego, że płyty zostały ułożone ciasno.

Folia rozdzielająca

Folia znajdująca się bezpośrednio pod jastrychem stanowi warstwę rozdzielającą i poślizgową. Ogranicza wpływanie mieszanki w spoiny oraz umożliwia podkładowi pracę niezależnie od izolacji. Zakłady powinny być szczelnie połączone zgodnie z wymaganiami systemu. Warstwę trzeba też połączyć z izolacją brzegową w taki sposób, aby ciekła mieszanka nie podpłynęła pod płyty.

Rozdarcia powstają między innymi podczas chodzenia, ustawiania drabin i mocowania instalacji. Przed wylewaniem trzeba skontrolować całą powierzchnię oraz naprawić uszkodzenia materiałem odpowiednim do zastosowanej folii.

Taśma dylatacyjna

Jastrych wykonywany na izolacji nie powinien mieć sztywnego połączenia ze ścianami, słupami, kominami ani pionami. Taśmę brzegową prowadzi się wokół wszystkich takich elementów. Musi sięgać powyżej planowanego poziomu podkładu i nie należy jej obcinać przed wykonaniem oraz związaniem jastrychu.

W przykładowej dokumentacji systemu ogrzewanego wskazana jest taśma o minimalnej grubości 10 mm. Nie jest to jednak wartość uniwersalna dla wszystkich podkładów. Wymiary i właściwości taśmy trzeba dopasować do rodzaju jastrychu, powierzchni pól oraz zaleceń producenta.

Dylatacja brzegowa nie zastępuje dylatacji pośrednich. Podział pól, szczeliny w przejściach między pomieszczeniami oraz rozwiązania dla dużych lub nieregularnych powierzchni powinny wynikać z projektu i dokumentacji jastrychu. Szczególnej uwagi wymagają podłogi ogrzewane, ponieważ podkład cyklicznie zmienia temperaturę.

Grubość jastrychu

Nie ma jednej prawidłowej grubości wylewki dla wszystkich materiałów. Decydują rodzaj jastrychu, jego parametry, obciążenia, obecność ogrzewania oraz wymagania systemowe. Przykładowy płynny jastrych anhydrytowy może wymagać co najmniej 30 mm na warstwie oddzielającej bez ogrzewania i co najmniej 35 mm ponad rurą w układzie ogrzewanym. Nie wolno przenosić tych wartości na dowolny jastrych cementowy lub anhydrytowy.

Wiążąca jest karta techniczna zastosowanego produktu oraz projekt podłogi. Zbyt cienki podkład może pękać i nieprawidłowo rozkładać obciążenia. Niepotrzebnie gruba warstwa zwiększa natomiast ciężar, koszt i bezwładność ogrzewania podłogowego.

Najczęstsze błędy przy układaniu styropianu pod wylewkę

• Układanie na nierównym podłożu. Płyty opierają się punktowo i uginają po nadepnięciu.
• Wyrównywanie styropianem dużych zagłębień. Izolacja nie zastępuje prawidłowo wykonanej warstwy wyrównawczej.
• Powtarzanie spoin w obu warstwach. Powstają ciągłe szczeliny przechodzące przez całą grubość izolacji.
• Niedokładne docinki przy rurach. Płyty wiszą na instalacjach albo pozostawiają duże puste przestrzenie.
• Mylenie folii rozdzielającej z hydroizolacją. Folia pod jastrychem nie rozwiązuje problemu wilgoci pochodzącej z gruntu.
• Brak taśmy przy słupach lub kominach. Jastrych zostaje miejscowo połączony z elementem konstrukcyjnym i nie może swobodnie pracować.
• Dobór płyty tylko na podstawie symbolu EPS 100. Pomija się obciążenia długotrwałe, punktowe i dokumentację całego układu.
• Zalanie nieodebranej podłogówki. Ewentualna nieszczelność zostaje ukryta pod jastrychem.
• Składowanie ciężkich materiałów na izolacji. Palety, urządzenia lub niepodparte nogi drabiny mogą miejscowo wgnieść płyty.
• Zmiana grubości warstw bez sprawdzenia projektu. Pojawiają się problemy z progami, drzwiami, schodami i wysokością instalacji.

Lista kontroli przed przyjazdem ekipy od wylewek

Odbiór warto przeprowadzać etapami: po przygotowaniu podłoża i hydroizolacji, po ułożeniu styropianu, po wykonaniu folii i taśm oraz po zamontowaniu ogrzewania. Po zalaniu nie da się już sprawdzić rozsuniętych spoin, uszkodzonej hydroizolacji ani brakującej taśmy za rozdzielaczem.

• Poziomy podłogi są zgodne z projektem i uwzględniają wszystkie warstwy wykończeniowe.
• Podłoże jest oczyszczone, równe i stabilne.
• Hydroizolacja podłogi na gruncie jest ciągła oraz połączona z izolacją ścian.
• Przepusty i narożniki hydroizolacji zostały prawidłowo uszczelnione.
• Płyty opierają się całą powierzchnią i nie kołyszą się podczas chodzenia.
• Spoiny są ciasne, a płyty ułożone na mijankę.
• Połączenia górnej warstwy nie pokrywają się ze spoinami warstwy dolnej.
• Nie występują miejsca, w których cztery naroża spotykają się w jednym punkcie.
• Docinki przy rurach są dokładne i stabilne.
• Płyty nie opierają się punktowo na instalacjach.
• Uszkodzone lub trwale wgniecione elementy zostały wymienione.
• Taśma brzegowa oddziela jastrych od wszystkich ścian, słupów, kominów i pionów.
• Taśma wystaje ponad planowany poziom podkładu.
• Folia rozdzielająca nie ma nieuszczelnionych rozdarć.
• Zakłady folii są połączone, a mieszanka nie będzie mogła wpłynąć pod izolację.
• Podział na pola i dylatacje pośrednie uzgodniono z wykonawcą jastrychu.
• Rury ogrzewania są zamocowane i odebrane przez instalatora.
• Próba szczelności instalacji została wykonana przed zalaniem.
• Planowana grubość jastrychu odpowiada projektowi i karcie technicznej produktu.

Do czasu wykonania podkładu należy ograniczyć ruch po izolacji. Nie powinno się stawiać na niej palet zaprawy, płytek ani ciężkich urządzeń. Jeśli konieczne jest przejście pracowników, warto wyznaczyć zabezpieczone ciągi komunikacyjne. Uszkodzoną płytę lepiej wymienić przed rozłożeniem folii niż pozostawić pod przyszłą podłogą.

Co można zrobić samemu, a co zlecić specjaliście?

Samodzielnie można oczyścić prawidłowo wykonane podłoże, rozplanować płyty, wykonać docinki, ułożyć warstwy na mijankę oraz przeprowadzić wstępną kontrolę stabilności. Warunkiem jest zgodność z projektem i brak problemów konstrukcyjnych lub wilgotnościowych.

Prace należy zatrzymać i skonsultować z projektantem albo konstruktorem, gdy:

• występują duże obciążenia punktowe lub garażowe,
• planowane są ciężkie ścianki na podłodze pływającej,
• na podłodze ma stanąć kominek, sejf, duże akwarium lub ciężkie urządzenie techniczne,
• trzeba zmienić projektowaną grubość izolacji albo jastrychu,
• brakuje miejsca na wszystkie zaprojektowane warstwy,
• podłoże jest popękane, nierówne lub wyraźnie osiada,
• płyty nadal uginają się po próbie poprawienia podłoża.

Specjalista od hydroizolacji jest potrzebny przy wysokim poziomie wód gruntowych, okresowym naporze wody, istniejącym zawilgoceniu oraz braku ciągłego połączenia izolacji podłogi z izolacją poziomą ścian. Nie należy zakrywać takiego problemu styropianem bez ustalenia właściwego rozwiązania.

Instalator ogrzewania powinien sprawdzić mocowanie rur, wykonać próbę szczelności i określić wymagany stan instalacji podczas wylewania. Wykonawca jastrychu powinien natomiast potwierdzić grubość podkładu, układ dylatacji oraz przygotowanie folii i taśm. Jastrychu nie wolno wykonywać na izolacji, która ugina się, przesuwa albo unosi podczas chodzenia.

Trwała podłoga zaczyna się od równego podłoża i prawidłowego układu warstw, a nie od zakupu najtwardszej lub najgrubszej płyty. Styropian powinien leżeć stabilnie, spoiny muszą być przesunięte, a docinki przy instalacjach wykonane bez pustych przestrzeni. Przed wylaniem jastrychu trzeba odebrać hydroizolację, folię rozdzielającą, taśmy brzegowe, dylatacje i ogrzewanie podłogowe. Jeżeli płyty uginają się albo którakolwiek z tych warstw jest nieciągła, poprawki należy wykonać przed przyjazdem ekipy od wylewek.
