Dla typowego ogrodzenia panelowego lub z siatki rozsądnym punktem wyjścia jest osadzenie słupków na głębokości 80-120 cm. Nie jest to jednak uniwersalny wymiar dla każdej działki. W północno-wschodniej Polsce, na gruncie podatnym na wysadziny oraz przy wysokich lub pełnych przęsłach może być potrzebne 120-140 cm albo fundament dobrany indywidualnie.
Głębokość należy ustalać w trzech krokach: najpierw sprawdzić lokalną strefę przemarzania, następnie ocenić grunt, a na końcu uwzględnić obciążenie i funkcję słupka. Inaczej pracuje zwykły słupek pośredni przy ażurowym panelu, inaczej narożnik siatki, a jeszcze inaczej słupek bramy lub pełnego ogrodzenia wystawionego na wiatr.

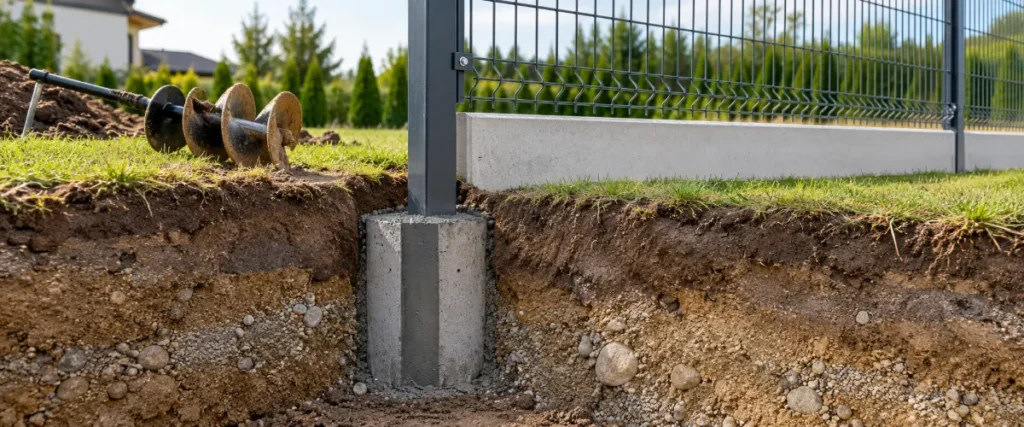

Słupki ogrodzeniowe: jak głęboko osadzić je w typowych warunkach?
Standardowe słupki do paneli ażurowych i siatki najczęściej osadza się na głębokości 80-120 cm, licząc od docelowego poziomu terenu do spodu fundamentu. Wartość bliższa 80 cm może być odpowiednia dla lekkiej konstrukcji na stabilnym, przepuszczalnym gruncie w cieplejszej części kraju. Głębokość 100-120 cm jest bezpieczniejszym punktem wyjścia w wielu pozostałych przypadkach.
Na Suwalszczyźnie, w mokrej glinie, na gruncie wysadzinowym albo przy wysokim ogrodzeniu ograniczającym przepływ powietrza może być konieczne zejście do 120-140 cm. Przy pełnej palisadzie, blasze, szerokich lamelach lub ciężkiej bramie sama głębokość nie rozstrzyga sprawy. Trzeba również dobrać przekrój słupka, rozstaw podpór oraz wymiary fundamentu.
Nie należy przyjmować 50-60 cm jako ogólnego standardu. Tak płytkie posadowienie można spotkać przy bardzo lekkich konstrukcjach w korzystnych warunkach gruntowych, ale wiąże się ono z większym ryzykiem przechylenia lub podniesienia fundamentu przez zamarzający grunt. Wartość 60 cm nie powinna być bez sprawdzenia kopiowana na całą linię ogrodzenia.
Najbezpieczniejsza zasada: w gruntach spoistych, mokrych i podatnych na wysadziny spód fundamentu powinien znaleźć się poniżej lokalnej strefy przemarzania. Reguła mówiąca o umieszczeniu około jednej trzeciej długości słupka w ziemi może być tylko kontrolą pomocniczą.
Jak dobrać głębokość słupków krok po kroku?
Nie warto rozpoczynać od tabeli dopasowanej wyłącznie do wysokości panelu. Dwa ogrodzenia o wysokości 1,5 m mogą wymagać zupełnie innego posadowienia. Lekki panel ażurowy na rodzimym piasku stawia mniejszy opór wiatrowi niż szczelna palisada ustawiona na mokrej glinie i otwartym terenie.
- Ustal docelowy poziom terenu. Zaznacz wysokość przyszłej nawierzchni, podmurówki i planowanych zmian ukształtowania działki. Głębokość mierzy się od gotowego poziomu terenu, a nie od przypadkowej powierzchni humusu przed rozpoczęciem robót.
- Sprawdź lokalną strefę przemarzania. Orientacyjne wartości dla Polski wynoszą 0,8 m w strefie I, 1,0 m w strefie II, 1,2 m w strefie III i 1,4 m w strefie IV. Granice stref nie pokrywają się dokładnie z granicami województw, dlatego nie należy dobierać głębokości wyłącznie na podstawie nazwy regionu.
- Rozpoznaj grunt w miejscu ogrodzenia. Piasek i żwir zwykle łatwiej odprowadzają wodę. Glina i ił zatrzymują wilgoć i są bardziej podatne na wysadziny mrozowe. Torf, nasyp oraz świeżo nawieziona ziemia mogą nie zapewnić stabilnego podparcia nawet po wykonaniu głębokiego otworu.
- Oceń prześwit i wysokość przęseł. Siatka oraz typowy panel ażurowy przepuszczają znaczną część powietrza. Blacha, deski, lamele, pełna palisada i mata zacieniająca tworzą powierzchnię działającą jak żagiel. Im mniejszy prześwit, tym większego znaczenia nabierają wiatr, profil słupka i wymiary fundamentu.
- Uwzględnij funkcję każdego słupka. Słupek narożny, końcowy, furtkowy i bramowy nie powinien być automatycznie fundamentowany tak samo jak zwykły słupek pośredni.
- Porównaj wynik z instrukcją kompletnego systemu. Dokumentacja może określać wymagany profil, rozstaw, średnicę otworu, sposób stężenia oraz fundamentowanie bramy. Nie należy łączyć przypadkowych zaleceń przeznaczonych dla różnych systemów ogrodzeniowych.
Jeżeli z mapy stref przemarzania wynika 1,0 m, a działka ma grunt gliniasty, nie należy skracać fundamentu do 70 cm tylko dlatego, że taka wartość odpowiada orientacyjnej regule jednej trzeciej długości słupka. Obowiązuje bardziej wymagający warunek. Jednocześnie samo pogłębienie otworu nie naprawi zbyt wiotkiego profilu ani fundamentu o niewystarczającym przekroju.
Tabela głębokości dla paneli, siatki, palisady i ogrodzenia murowanego
Poniższa tabela służy do wstępnego oszacowania długości słupków i zakresu robót. Nie zastępuje instrukcji systemowej ani oceny konstrukcji przy ciężkiej bramie, skarpie, gruncie podmokłym lub pełnym ogrodzeniu narażonym na silne podmuchy.
| Rodzaj ogrodzenia lub elementu | Rozsądny punkt wyjścia | Najważniejsze zastrzeżenie |
|---|---|---|
| Lekka siatka na gruncie przepuszczalnym | 70-100 cm | Słupki końcowe i narożne wymagają stężeń. W chłodniejszej strefie nie należy automatycznie kończyć na 70-80 cm. |
| Typowy panel ażurowy | 80-120 cm | Ostateczną wartość trzeba dopasować do strefy przemarzania, gruntu i instrukcji systemu. |
| Wysoki panel lub panel z osłoną | 100-140 cm | Może być potrzebny większy fundament, mocniejszy profil i odpowiednio dobrany rozstaw słupków. |
| Blacha, deski, lamele lub pełna palisada | Indywidualnie, zwykle nie płycej niż strefa przemarzania | Należy uwzględnić parcie wiatru. Prosta wartość odczytana z tabeli może być niewystarczająca. |
| Słupek furtki | Osobny fundament systemowy | Wymiary zależą od ciężaru i szerokości skrzydła, zawiasów oraz sposobu użytkowania. |
| Słupek bramy skrzydłowej lub przesuwnej | Według dokumentacji systemu lub projektu | Fundamentu bramy nie należy kopiować ze zwykłych słupków pośrednich. |
| Ogrodzenie murowane | 80-140 cm zależnie od lokalizacji | Wymaga fundamentu ciągłego, zbrojenia, dylatacji i wymiarów zgodnych z instrukcją systemową lub projektem. |
Zakres 70-100 cm przy lekkiej siatce nie oznacza, że 70 cm będzie właściwe w każdym regionie. Jest to wartość orientacyjna dla korzystnego, przepuszczalnego gruntu. Jeżeli lokalna strefa przemarzania sięga głębiej lub w wykopie gromadzi się woda, należy przyjąć bardziej wymagające założenia.
Różnica pomiędzy 80 a 120 cm wpływa na zakres wiercenia oraz ilość betonu, ale wypłycanie fundamentów wyłącznie w celu ograniczenia kosztów może skończyć się przechyleniem całej linii ogrodzenia. Naprawa wymaga wtedy demontażu przęseł, usunięcia istniejących fundamentów i ponownego ustawienia słupków.
Jak obliczyć długość słupka i od jakiego poziomu mierzyć?
Długość słupka należy obliczyć według schematu:
Długość słupka = wysokość nad gotowym poziomem terenu + zagłębienie + ewentualny zapas wymagany przez system.
Punktem odniesienia jest docelowy poziom gruntu lub nawierzchni. Ma to znaczenie, jeśli po montażu ma powstać podmurówka, zostanie ułożona kostka albo teren będzie podnoszony. Zamówienie słupków na podstawie obecnej rzędnej może spowodować, że po zakończeniu pozostałych prac panel znajdzie się za nisko lub zabraknie miejsca na cokół.
Przykład obliczenia dla panelu o wysokości 153 cm
Załóżmy, że panel ma 153 cm, jego dolna krawędź ma znaleźć się 5 cm nad gotowym terenem, a słupek ma wystawać 3 cm ponad górną krawędź panelu. Część nadziemna słupka ma wówczas 161 cm. Przy zagłębieniu wynoszącym 100 cm obliczeniowa długość słupka to 261 cm.
Jest to wyłącznie przykład pokazujący sposób liczenia, a nie uniwersalne zalecenie wymiarowe. W praktyce trzeba wybrać długość dostępną w danym systemie i sprawdzić położenie obejm, kapturka, podmurówki oraz innych elementów montażowych. Jeśli instrukcja przewiduje dodatkowy zapas, trzeba go dodać do wyniku.
Reguła jednej trzeciej długości słupka dałaby w takim przykładzie mniejsze zagłębienie niż 100 cm. Jeżeli jednak lokalna strefa przemarzania, warunki gruntowe lub instrukcja systemu wymagają 100 cm, nie wolno skracać fundamentu tylko po to, aby zachować proporcję jednej trzeciej.
Co zrobić, gdy teren będzie podnoszony?
Jeżeli planowane jest podniesienie terenu o 15 cm, wszystkie wysokości trzeba liczyć od nowej rzędnej. Najpierw ustala się gotowy poziom gruntu, nawierzchni i podmurówki, a dopiero później dobiera długość słupków. Samo pogłębienie otworu nie skoryguje błędnie przyjętej wysokości części nadziemnej.
Na działce ze spadkiem trzeba dodatkowo ustalić, czy ogrodzenie będzie prowadzone równolegle do terenu, czy wykonywane uskokowo. W każdym punkcie głębokość mierzy się od odpowiedniego docelowego poziomu przy danym słupku. Nie powinno się przenosić jednego pomiaru na cały pochyły odcinek.
Słupek pośredni, narożny, furtkowy i bramowy
Słupek pośredni w typowym ogrodzeniu panelowym przenosi obciążenia od sąsiednich przęseł i wiatru. Słupek narożny zmienia kierunek ogrodzenia, a przy siatce napinanej przejmuje siły rozciągające z dwóch odcinków. Powinien być dodatkowo podparty lub stężony zgodnie z dokumentacją systemu.
Podobnie należy traktować słupki końcowe siatki. Brak prawidłowej podpory może doprowadzić do wygięcia profilu albo stopniowego przechylenia fundamentu. Samo zwiększenie głębokości otworu nie zawsze zastąpi wymagane zastrzały.
Słupek furtki przenosi ciężar skrzydła zawieszonego jednostronnie. Podczas otwierania i zamykania pojawiają się również obciążenia dynamiczne. Fundament musi więc uwzględniać szerokość i ciężar skrzydła, rozmieszczenie zawiasów oraz przewidywaną intensywność użytkowania.
Jeszcze bardziej wymagające są słupki bram skrzydłowych oraz fundamenty bram przesuwnych z automatyką. Brama przesuwna może wymagać osobnego fundamentu pod konstrukcję nośną i napęd. Takiego rozwiązania nie należy wymiarować na podstawie tabeli dla zwykłych paneli.
Ważne: zwykłe słupki pośrednie można dobierać na podstawie instrukcji kompletnego systemu i warunków działki. Ciężka brama, automatyka, szerokie skrzydło lub wysoka furtka wymagają zastosowania fundamentu określonego przez producenta systemu, doświadczonego wykonawcę albo projektanta.
Dlaczego sama głębokość otworu nie wystarczy?
Dla typowych słupków panelowych spotyka się otwory o średnicy około 25-35 cm. Nie jest to jednak wartość właściwa dla każdego ogrodzenia. Otwór o średnicy 25 cm może odpowiadać wymaganiom lekkiego systemu panelowego, ale okazać się niewystarczający dla wysokiej palisady lub przęsła wyposażonego w matę zacieniającą.
Na stateczność ogrodzenia wpływają jednocześnie:
- głębokość i średnica fundamentu punktowego,
- przekrój oraz sztywność słupka,
- rozstaw osiowy słupków,
- wysokość i prześwit przęsła,
- rodzaj gruntu i poziom jego nawodnienia,
- ekspozycja działki na wiatr,
- sposób zamocowania paneli lub przęseł,
- rodzaj fundamentu oraz zgodność wykonania z instrukcją systemu.
Dodanie maty osłonowej do istniejącego panelu zmienia sposób pracy całej konstrukcji. Ogrodzenie, które było stabilne jako ażurowe, po ograniczeniu prześwitu przejmuje znacznie większe obciążenia od wiatru. Przed założeniem mat, taśm lub lameli trzeba sprawdzić słupki, fundamenty, rozstaw oraz połączenia.
Nie należy również mieszać fundamentu punktowego pod słupek panelowy z ławą pod ogrodzenie murowane. Fundament ciągły wymaga posadowienia odpowiedniego do lokalnej strefy przemarzania, a także wykonania zbrojenia, dylatacji i szerokości zgodnej z dokumentacją konkretnego systemu lub projektem. Prosta tabela głębokości słupków nie zastępuje tych wytycznych.
Najczęstsze błędy przy ustalaniu głębokości słupków
Przyjęcie 60 lub 80 cm dla każdej działki
Jedna wartość nie może opisywać wszystkich warunków w Polsce. Głębokość odpowiednia dla lekkiej siatki na przepuszczalnym gruncie może być za mała na mokrej glinie lub w chłodniejszej strefie przemarzania.
Dobór wyłącznie według wysokości ogrodzenia
Wysokość ma znaczenie, ale nie mówi nic o prześwicie, wietrze, rodzaju gruntu ani funkcji słupka. Pełne przęsło o tej samej wysokości co panel ażurowy może znacznie mocniej obciążać fundament.
Bezkrytyczne stosowanie zasady jednej trzeciej
Reguła jednej trzeciej długości słupka nie uwzględnia lokalnej strefy przemarzania ani gruntów wysadzinowych. Nie nadaje się też do samodzielnego projektowania fundamentów bram i konstrukcji murowanych.
Jednakowe otwory pod każdy rodzaj słupka
Słupek pośredni, narożny, końcowy i furtkowy przenoszą różne obciążenia. Ujednolicenie wszystkich fundamentów bez sprawdzenia dokumentacji upraszcza wykonanie, ale może osłabić najbardziej obciążone punkty ogrodzenia.
Mierzenie od obecnej, a nie docelowej rzędnej
Jeśli część pomiarów zostanie wykonana od humusu, a część od poziomu planowanej kostki, rzeczywiste zagłębienia i wysokości słupków będą się różnić. Najpierw trzeba ustalić gotowe poziomy, a dopiero później wiercić otwory i zamawiać elementy.
Pełne wypełnienie na słupkach dobranych do paneli ażurowych
Głębszy fundament nie zawsze ochroni zbyt wiotki profil. Wiatr może wygiąć stal ponad betonem albo uszkodzić mocowania. Przy szczelnym ogrodzeniu trzeba sprawdzić cały układ: słupki, fundamenty, przęsła, rozstaw i łączniki.
Po ustaleniu właściwej głębokości można przejść do przygotowania otworów, pionowania i zalewania fundamentów. Kolejność tych prac opisuje poradnik jak betonować słupki ogrodzeniowe krok po kroku.
DIY czy pomoc specjalisty?
Samodzielne wykonanie jest rozsądne przy typowym ogrodzeniu ażurowym, stabilnym gruncie, niewielkim spadku terenu i kompletnym systemie z czytelną instrukcją montażu. Wykonawca nadal musi sprawdzić strefę przemarzania, docelowe poziomy oraz przebieg instalacji podziemnych.
| Sytuacja | Zalecana decyzja |
|---|---|
| Typowy panel ażurowy na stabilnym gruncie | Możliwy montaż samodzielny zgodnie z instrukcją systemu i lokalną strefą przemarzania. |
| Siatka napinana na płaskiej działce | Możliwy montaż samodzielny, pod warunkiem prawidłowego stężenia słupków narożnych i końcowych. |
| Pełna palisada, blacha, lamele lub panel z osłoną | Wskazana ocena obciążenia wiatrem, profili, rozstawu i fundamentów przez doświadczonego wykonawcę lub projektanta. |
| Glina, torf, nasyp, grunt podmokły lub woda w otworach | Należy ustalić sposób posadowienia odpowiedni do rzeczywistych warunków gruntowych. |
| Skarpa albo znaczna różnica poziomów | Potrzebne jest rozwiązanie uwzględniające stateczność podłoża, uskoki ogrodzenia i odpływ wody. |
| Brama przesuwna, szeroka brama skrzydłowa lub automatyka | Fundament należy wykonać według dokumentacji systemu lub projektu. |
| Ogrodzenie murowane na wspólnej ławie | Należy stosować pełną dokumentację systemową, a w trudnych warunkach również projekt konstrukcyjny. |
Prace trzeba przerwać, jeżeli w otworze stale stoi woda, grunt intensywnie się osypuje, kolejne odwierty pokazują zupełnie inne warstwy albo świder trafia na niezidentyfikowany element. Dalsze pogłębianie bez rozpoznania przyczyny może być niebezpieczne i zwiększyć zakres późniejszych napraw.
Pomoc specjalisty jest szczególnie uzasadniona na otwartym, wietrznym terenie, przy pełnym lub wysokim ogrodzeniu, na skarpie i świeżym nasypie, a także przy ciężkiej bramie. Projektant lub doświadczony wykonawca powinien również ocenić sytuację, gdy fundament ma być wspólny dla słupków i muru.
Instalacje podziemne i formalności przed wierceniem
Przed wykonaniem pierwszego otworu trzeba ustalić przebieg uzbrojenia terenu. Informacje o sieciach można wstępnie sprawdzić w warstwie GESUT dostępnej przez Geoportal. Mapa nie powinna być jednak jedyną podstawą bezpiecznego prowadzenia robót.
Jeżeli ogrodzenie przebiega w pobliżu gazociągu, przewodu energetycznego, wodociągu lub kabla telekomunikacyjnego, dane należy potwierdzić u właściwego gestora. Sposób prowadzenia prac trzeba ustalić przed użyciem świdra mechanicznego lub minikoparki. Brak skrzynki, studzienki czy oznaczenia na powierzchni nie oznacza, że pod ziemią nie ma instalacji.
Budowa ogrodzenia o wysokości powyżej 2,20 m wymaga zgłoszenia. Niższe ogrodzenie zasadniczo nie wymaga pozwolenia ani zgłoszenia, ale nadal musi być zgodne z przepisami miejscowymi oraz ograniczeniami dotyczącymi nieruchomości. Przed rozpoczęciem prac trzeba też upewnić się co do przebiegu granicy działki i ewentualnych kolizji z pasem drogowym, urządzeniami melioracyjnymi lub sieciami.
Najczęstsze pytania o głębokość słupków ogrodzeniowych
Czy 80 cm wystarczy pod słupek ogrodzeniowy?
Głębokość 80 cm może wystarczyć pod lekkie, ażurowe ogrodzenie na stabilnym i przepuszczalnym gruncie w strefie o niewielkiej głębokości przemarzania. Nie jest to wartość uniwersalna. Na mokrej glinie, w chłodniejszej części kraju lub przy pełnych przęsłach trzeba przyjąć większą głębokość albo dobrać fundament indywidualnie.
Czy słupek powinien być osadzony na jednej trzeciej długości?
Reguła jednej trzeciej może służyć jedynie jako pomocnicza kontrola. Jeżeli daje wynik mniejszy od głębokości wymaganej ze względu na przemarzanie, grunt, wiatr lub instrukcję systemu, należy przyjąć wartość większą. Zasada ta nie służy do projektowania fundamentów bram i ogrodzeń murowanych.
Jak głęboki otwór wykonać pod panel o wysokości 153 cm?
Dla typowego panelu ażurowego punktem wyjścia jest zazwyczaj 80-120 cm. Ostateczna wartość zależy od lokalnej strefy przemarzania, rodzaju gruntu, ekspozycji na wiatr i wymiarów fundamentu. Panel wyposażony w matę osłonową trzeba traktować jako konstrukcję znacznie bardziej obciążoną wiatrem.
Jaką średnicę powinien mieć otwór pod słupek panelowy?
Przy typowych słupkach panelowych spotyka się otwory o średnicy około 25-35 cm. Nie jest to jednak uniwersalna norma. Wymiar trzeba dopasować do instrukcji systemu, wysokości i prześwitu ogrodzenia oraz warunków gruntowych.
Czy słupki bramy można osadzić tak samo jak słupki panelowe?
Nie. Słupki bramowe wymagają fundamentu dobranego do ciężaru i szerokości skrzydła, zawiasów oraz ewentualnej automatyki. Kopiowanie wymiarów fundamentu zwykłego słupka może doprowadzić do przechylenia konstrukcji i problemów z domykaniem bramy.
Czy w piasku można osadzić słupki płycej?
Piasek zwykle odprowadza wodę lepiej niż glina, ale nie daje automatycznej zgody na wypłycenie fundamentu. Trzeba uwzględnić strefę przemarzania, zagęszczenie gruntu, wysokość ogrodzenia i obciążenie wiatrem. Luźny nasyp piaszczysty może być mniej stabilny niż grunt rodzimy.
Od którego poziomu mierzyć głębokość otworu?
Głębokość należy mierzyć od docelowego poziomu terenu lub gotowej nawierzchni do spodu fundamentu. Jeśli działka będzie podnoszona albo obok ogrodzenia powstanie kostka, poziomy trzeba ustalić przed doborem długości słupków i rozpoczęciem wiercenia.
Przed zamówieniem słupków ustal docelową wysokość terenu, lokalną strefę przemarzania, rodzaj gruntu i prześwit przęseł. Dla typowego panelu lub siatki przyjmij wstępnie 80-120 cm, a następnie zaostrz wymagania dla narożników, pełnych wypełnień, mat osłonowych i elementów bramowych. Jeżeli działka jest podmokła, pochyła, wykonana na nasypie albo wystawiona na silny wiatr, nie dobieraj fundamentów wyłącznie z tabeli.
