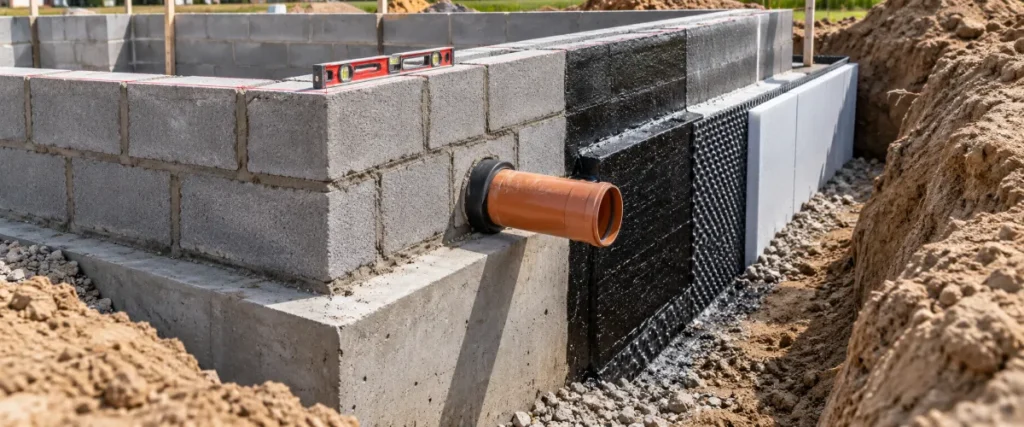

Ściana fundamentowa z bloczków – wykonanie, izolacja i odbiór

Ściana fundamentowa z bloczków betonowych przenosi obciążenia ze ścian nadziemia na ławę. Nie zastępuje jednak ławy fundamentowej i nie może być traktowana jako samodzielnie dobierany element. Jej szerokość, wysokość, sposób przewiązania, ewentualne zbrojenie oraz układ izolacji muszą odpowiadać projektowi konstrukcyjnemu i rzeczywistym warunkom gruntowo-wodnym.

Na trwałość fundamentu wpływa nie tylko wytrzymałość bloczków. Równie ważne są geometria muru, pełne spoiny, prawidłowe wykonanie narożników, zaplanowanie przepustów oraz ciągłość hydroizolacji i termoizolacji. Wszystkie te elementy trzeba sprawdzić przed zasypaniem, ponieważ późniejsza naprawa wymaga zazwyczaj ponownego odkopania budynku.

Jak powinien wyglądać układ warstw ściany fundamentowej

Ściana fundamentowa jest częścią całego układu posadowienia. Ława rozkłada obciążenia na grunt, natomiast wymurowana na niej ściana przekazuje obciążenia z wyższych kondygnacji do ławy. W domu podpiwniczonym ściana może być dodatkowo obciążona bocznym parciem gruntu, dlatego nie należy porównywać jej bezpośrednio ze ścianą fundamentową niewielkiego domu bez piwnicy.

Typowy przekrój obejmuje kolejno ławę fundamentową, ewentualną izolację poziomą przewidzianą w projekcie, mur z bloczków, górne odcięcie kapilarne, hydroizolację pionową, termoizolację odporną na warunki gruntowe, warstwę ochronną oraz zasypkę. Dokładna kolejność i sposób połączenia materiałów wynikają z detali projektowych oraz technologii wybranego systemu uszczelnienia.

Od strony gruntu mur powinien mieć wyrównane i przygotowane podłoże, zasadniczą hydroizolację, ocieplenie oraz ochronę przed uszkodzeniem podczas zasypywania. Folia kubełkowa może osłaniać izolację albo stanowić element zaprojektowanego układu drenażowego, lecz sama nie jest hydroizolacją ściany.

Szczególnej uwagi wymagają naroża, uskoki ław, połączenia z izolacją podłogi, przejścia instalacyjne oraz strefa cokołu. Przerwa pozostawiona w jednym z tych miejsc może stać się drogą migracji wody. Skutki bywają widoczne dopiero po wykończeniu domu, na przykład w postaci zawilgocenia przy podłodze, wykwitów albo odspajania tynku.

Jak dobrać bloczki i grubość muru

Grubość ściany fundamentowej określa projektant konstrukcji. W domach jednorodzinnych często spotyka się mury o szerokości około 24-25 cm, ale nie jest to wartość uniwersalna. Przy piwnicy, większych obciążeniach, długich ścianach, otworach, uskokach ław lub parciu gruntu rozwiązanie może być inne.

Najczęściej stosuje się pełne bloczki z betonu kruszywowego. Popularny format ma około 38 × 24 × 12 cm, a jeden element waży zwykle około 22-25 kg. Na rynku są również formaty pozwalające wykonać ściany o szerokości około 20, 25, 30 lub 40 cm. Nie istnieje jednak jeden obowiązkowy wymiar bloczka fundamentowego.

Szerokości muru nie należy zmieniać tylko dlatego, że skład budowlany ma dostępny inny format. Zmiana może wpłynąć na oparcie ściany nadziemia, położenie osi, detal cokołu, szerokość ławy oraz sposób wykonania izolacji. Niezgodność pomiędzy projektem a dostępnym materiałem trzeba przed zakupem wyjaśnić z projektantem lub kierownikiem budowy.

Jak czytać dokumentację bloczka

Bloczki powinny być wyrobami przeznaczonymi do konstrukcji murowych, odpowiednio oznakowanymi i posiadającymi deklarację właściwości użytkowych. Dla typowych elementów murowych z betonu kruszywowego dokumentem odniesienia jest PN-EN 771-3+A1:2015-10.

Przy zakupie należy sprawdzić przede wszystkim:

• zamierzone zastosowanie wyrobu;
• deklarowaną wytrzymałość na ściskanie;
• wymiary i tolerancje wymiarowe;
• warunki stosowania wskazane przez producenta;
• zalecenia dotyczące rodzaju zaprawy i wykonania spoin;
• zgodność parametrów z projektem konstrukcyjnym.

Na rynku występują bloczki o deklarowanej wytrzymałości na przykład 15, 20 lub 25 MPa. Nie oznacza to, że najwyższa wartość jest zawsze potrzebna albo że można nią skompensować błędy wykonawcze. Puste spoiny, niewłaściwe przewiązanie lub przesunięcie ściany względem ławy pozostają wadami niezależnie od wytrzymałości samego elementu.

Nie należy też opierać decyzji wyłącznie na dawnych określeniach handlowych takich jak „B15”, „B20” czy „M6”. Znaczenie ma deklaracja konkretnego produktu oraz wymagania wpisane w dokumentacji budynku. Przy dostawie warto zachować etykiety, dokumenty partii i deklaracje właściwości. Przydadzą się podczas odbioru i w razie późniejszych wątpliwości.

Co sprawdzić przed rozpoczęciem murowania

Prace należy zacząć od kontroli ławy fundamentowej. Trzeba potwierdzić jej położenie, szerokość, poziom, stan powierzchni oraz zgodność osi z wytyczeniem geodezyjnym. Beton powinien osiągnąć wytrzymałość pozwalającą na prowadzenie kolejnego etapu robót. Terminu nie należy ustalać wyłącznie na podstawie liczby dni, bez uwzględnienia warunków dojrzewania betonu i zaleceń kierownika budowy.

• Zmierz rzędne ławy w narożnikach i na dłuższych odcinkach.
• Sprawdź szerokość oparcia muru oraz położenie jego osi.
• Porównaj długości boków i przekątne z dokumentacją.
• Obejrzyj beton pod kątem pęknięć, ubytków, raków i rozwarstwień.
• Ustal poziom pierwszej warstwy oraz wysokość wszystkich uskoków.
• Potwierdź przebieg kanalizacji podposadzkowej, uziomu i planowanych przepustów.
• Sprawdź, czy projekt przewiduje izolację lub inną warstwę pomiędzy ławą a murem.

Dużych nierówności nie wolno maskować przypadkowo grubą warstwą zaprawy. Nadmiernie gruba spoina może nierówno wysychać i nie zapewnić prawidłowego podparcia pierwszego rzędu. Sposób wyrównania powinien zostać uzgodniony z osobą nadzorującą budowę.

Pęknięta, zbyt wąska albo źle usytuowana ława wymaga oceny kierownika budowy lub konstruktora. Nie powinno się przykrywać wady murem i zakładać, że problem zniknie. Dotyczy to również niezgodności położenia ławy z osiami geodezyjnymi oraz różnic wysokości większych niż przewidziane w projekcie.

Jak wymurować ścianę fundamentową z bloczków krok po kroku

Zaprawę dobiera się zgodnie z projektem i dokumentacją bloczka. W instrukcjach producentów można spotkać zaprawy cementowe klas M3, M5 lub M8, spoiny poziome o grubości 10-15 mm oraz pionowe 10-20 mm. Są to przykładowe zakresy dla określonych produktów, a nie uniwersalna recepta dla wszystkich bloczków i budynków.

1. Przenieś osie i poziomy. Zaznacz na ławie osie ścian, narożniki, skrzyżowania, otwory oraz uskoki. Wyznacz wspólny punkt odniesienia wysokościowego dla całego obwodu.
2. Rozplanuj układ bloczków. Przed przygotowaniem zaprawy sprawdź, gdzie wypadną docinki, przewiązania i przepusty. Krótkie fragmenty nie powinny przypadkowo tworzyć słabych połączeń w narożnikach i na skrzyżowaniach ścian.
3. Ustaw narożniki. Narożniki muruje się jako pierwsze. Każdy z nich trzeba sprawdzić pod względem położenia, pionu, poziomu i wysokości warstw.
4. Rozciągnij sznur murarski. Sznur wyznacza linię warstwy między narożnikami. Nie zastępuje jednak pomiaru osi ani kontroli pionu ściany.
5. Wykonaj pełną spoinę poziomą. Bloczek powinien być podparty na całej powierzchni wymaganej przez technologię. Puste miejsca pogarszają przekazywanie obciążeń i utrudniają późniejsze przygotowanie podłoża pod izolację.
6. Wypełnij spoiny pionowe. W zwykłym murze z pełnych bloczków betonowych spoiny poziome i pionowe powinny być pełne, chyba że dokumentacja konkretnego systemu jednoznacznie przewiduje inne rozwiązanie.
7. Zachowaj przewiązanie. Spoiny pionowe kolejnych warstw należy przesuwać zgodnie z projektem i zasadami właściwymi dla danego elementu. Szczególnej kontroli wymagają naroża, połączenia ścian i strefy przy otworach.
8. Kontroluj każdą warstwę. Sprawdzaj poziom, pion, prostoliniowość, położenie osi i przekątne. Równa górna krawędź nie gwarantuje, że mur nie jest pochylony lub przesunięty względem ławy.
9. Osadź przewidziane tuleje i elementy konstrukcyjne. Przepustów, kotew, trzpieni, rdzeni ani lokalnych dozbrojeń nie należy odkładać do czasu po wykonaniu izolacji.
10. Zabezpiecz świeży mur. Chroń go przed intensywnym deszczem, przesuszeniem, mrozem oraz przypadkowym uderzeniem sprzętu. Dalsze obciążanie może nastąpić po uzyskaniu wymaganej wytrzymałości zaprawy.

Zaprawy nie należy przygotowywać przez przypadkowe dolewanie wody. Zmienna konsystencja utrudnia poziomowanie bloczków i może pogorszyć właściwości spoin. Jednocześnie zbyt sucha mieszanka utrudnia uzyskanie pełnego podparcia elementu.

Zbrojenie ściany fundamentowej nie jest automatycznie wymagane w każdym domu. Nie wolno go jednak samodzielnie usuwać, przesuwać ani zastępować innym rozwiązaniem. Konstruktor może przewidzieć trzpienie, rdzenie, wieniec lub lokalne dozbrojenie między innymi przy długich ścianach, szerokich otworach, uskokach, parciu gruntu albo ryzyku nierównomiernego osiadania.

Jak połączyć hydroizolację z termoizolacją

Elementy stykające się z gruntem trzeba zabezpieczyć przed wodą i wilgocią. Wymagania w tym zakresie określają między innymi warunki techniczne dla budynków. Rodzaj izolacji powinien odpowiadać przepuszczalności gruntu, poziomowi i okresowym wahaniom wody gruntowej, ukształtowaniu terenu oraz temu, czy budynek ma piwnicę.

Lekka izolacja przeciwwilgociowa może być odpowiednia tam, gdzie występuje wilgoć gruntowa bez wody wywierającej parcie. Nie powinna być automatycznie stosowana na gruncie słabo przepuszczalnym, w zagłębieniu terenu albo przy okresowo wysokiej wodzie gruntowej. W takich warunkach może być potrzebny zaprojektowany system izolacji przeciwwodnej z rozwiązanymi dylatacjami, połączeniami roboczymi i przejściami instalacyjnymi.

Przygotowanie podłoża pod hydroizolację

Mur przed uszczelnieniem powinien być nośny, czysty i odpowiednio równy. Otwarte spoiny, ubytki oraz ostre występy trzeba usunąć lub uzupełnić materiałem zgodnym z wybranym systemem. Powłoka nałożona na pylącą i nierówną ścianę może mieć miejscami zbyt małą grubość, słabą przyczepność albo zostać uszkodzona podczas montażu ocieplenia.

W narożach, przy styku ściany z ławą i wokół przepustów stosuje się rozwiązania przewidziane przez producenta systemu, takie jak fasety, taśmy lub manszety. Nie należy łączyć przypadkowych produktów. Niezgodny klej, grunt albo materiał zawierający rozpuszczalniki może osłabić powłokę lub uszkodzić termoizolację.

Termoizolacja w kontakcie z gruntem

Do ocieplenia fundamentu stosuje się materiały przeznaczone do kontaktu z gruntem, między innymi odpowiednie płyty fundamentowe EPS albo XPS. Powinny mieć niską nasiąkliwość i wytrzymałość na ściskanie dostosowaną do miejsca zastosowania. Zwykły styropian elewacyjny nie powinien być używany jako przypadkowy zamiennik produktu fundamentowego.

Grubość ocieplenia wynika z projektu energetycznego i rozwiązania cokołu. Termoizolacja ściany fundamentowej powinna łączyć się z ociepleniem podłogi i elewacji. Pozostawienie odsłoniętego pasa betonu albo przesunięcie płyt może utworzyć liniowy mostek termiczny i wychładzać strefę podłogi przy ścianie zewnętrznej.

Jak wykonać przepusty instalacyjne

Przejścia kanalizacyjne, wodne, elektryczne i powietrzne należy rozplanować przed murowaniem lub najpóźniej przed wykonaniem hydroizolacji. Późniejsze kucie może przeciąć spoiny, osłabić fragment muru, naruszyć zbrojenie przewidziane w projekcie oraz przerwać warstwę uszczelniającą.

Przewód prowadzi się przez odpowiednio dobraną tuleję. Przestrzeń pomiędzy tuleją a rurą trzeba uszczelnić rozwiązaniem przeznaczonym do przewidywanego oddziaływania wody. Sama pianka montażowa nie jest uniwersalnym uszczelnieniem przeciwwodnym, zwłaszcza poniżej poziomu terenu.

Przed wykonaniem przejścia należy potwierdzić jego średnicę, rzędną oraz odległość od narożnika i ławy. Nieprawidłowa wysokość może uniemożliwić zachowanie potrzebnego spadku kanalizacji. Z kolei samodzielne podkuwanie ławy albo powiększanie otworu w gotowej ścianie może wymagać oceny konstruktora.

Każdy przepust powinien zostać sfotografowany przed zasypaniem. Na zdjęciu warto ująć jego położenie względem narożnika oraz sposób połączenia z hydroizolacją. Taka dokumentacja ułatwia późniejsze prowadzenie instalacji i ogranicza ryzyko wiercenia w istniejącym przewodzie.

Jak obliczyć liczbę bloczków

Dla bloczka o wymiarach około 38 × 24 × 12 cm, ułożonego w murze grubości 24 cm, orientacyjne zużycie wynosi około 20-21 sztuk na 1 m². Rzeczywista liczba zależy od wymiarów modularnych produktu, grubości spoin, narożników, uskoków, otworów i docinek.

Podstawowy sposób obliczenia jest prosty:

1. Zsumuj długość wszystkich ścian fundamentowych.
2. Pomnóż wynik przez projektowaną wysokość muru.
3. Odejmij powierzchnię większych otworów.
4. Pomnóż powierzchnię przez zużycie podane dla konkretnego bloczka.
5. Uwzględnij docinki, przewiązania, uszkodzenia i rozsądny zapas wykonawczy.

Przykład orientacyjny: przy łącznej długości ścian 42 m i wysokości 1 m powierzchnia muru wynosi 42 m². Przy zużyciu 21 szt./m² daje to 882 bloczki przed odjęciem otworów i uwzględnieniem zapasu.

Dokładniejsze zestawienie można przygotować za pomocą kalkulatora bloczków i pustaków. Wynik nadal trzeba porównać z projektem, ponieważ kalkulator nie ocenia przewiązań, nietypowych narożników ani zmian wysokości muru.

Zużycia zaprawy nie należy wyznaczać tylko na podstawie liczby bloczków. Zależy ono od formatu elementów, grubości spoin, równości ławy i sposobu wykonania pierwszej warstwy. Przy zamówieniu trzeba także uwzględnić hydroizolację, termoizolację, tuleje przepustowe i warstwę ochronną, aby gotowy mur nie pozostawał długo bez zabezpieczenia.

Co można zrobić samodzielnie, a co wymaga specjalisty

Inwestor może kontrolować zgodność dostawy z zamówieniem, zachować dokumenty wyrobów, sprawdzać czystość podłoża, fotografować kolejne etapy oraz porównywać położenie przepustów z projektem. Do prostych czynności kontrolnych należą także pomiar poziomu, pionu i przekątnych, o ile nie zastępuje to odbioru prowadzonego przez kierownika budowy.

Samodzielnie nie należy zmieniać szerokości ściany, wytrzymałości bloczka, rodzaju zaprawy, przewiązania, układu zbrojenia ani sposobu hydroizolacji. Takiej decyzji nie uzasadnia brak materiału w hurtowni, sugestia sprzedawcy ani rozwiązanie zastosowane na sąsiedniej budowie.

Kiedy trzeba przerwać prace

Decyzji projektanta konstrukcji lub kierownika budowy wymagają w szczególności:

• wysoka albo okresowo podnosząca się woda gruntowa;
• grunty nasypowe, organiczne, ekspansywne lub niejednorodne;
• skarpa, osuwisko, szkody górnicze lub sąsiedni głęboki wykop;
• budynek podpiwniczony, którego ściany są obciążone parciem gruntu;
• duże uskoki ław, długie ściany, szerokie otwory i nietypowe obciążenia;
• niezgodność szerokości ściany fundamentowej ze ścianą nadziemia;
• pęknięta, nierówna, zbyt wąska lub źle usytuowana ława;
• konieczność zmiany bloczka, grubości muru, przewiązania lub zbrojenia;
• potrzeba wykonania nowego otworu w gotowej konstrukcji.

Warunki posadowienia trzeba oceniać na podstawie aktualnego rozpoznania geotechnicznego. Nawet niewielki dom może być traktowany jako obiekt o prostych warunkach posadowienia tylko wtedy, gdy rzeczywiście występuje prosta konstrukcja i proste warunki gruntowe.

Jeżeli tradycyjne ławy i ściany fundamentowe nie odpowiadają warunkom działki, projektant może rozważyć inne posadowienie, na przykład płytę fundamentową. Nie jest to jednak zamiana, którą można przeprowadzić na etapie wykonawczym bez ponownego zaprojektowania konstrukcji.

Co skontrolować przed zasypaniem fundamentów

Zasypanie ogranicza dostęp do większości powierzchni ściany. Odbiór powinien nastąpić po uzyskaniu wymaganej wytrzymałości zaprawy, wykonaniu wszystkich przejść, zakończeniu izolacji i zabezpieczeniu ich przed uszkodzeniem. Kontrolę powinien przeprowadzić kierownik budowy.

• zgodność osi, wymiarów, wysokości i przekątnych z projektem;
• pion ścian i równość górnej powierzchni;
• pełne spoiny oraz prawidłowe przewiązanie bloczków;
• brak luźnych elementów, pęknięć i nieuzgodnionych ubytków;
• wykonanie trzpieni, rdzeni, wieńców i zbrojenia, jeśli przewiduje je projekt;
• położenie, średnice, spadki, tuleje i uszczelnienie przepustów;
• ciągłość hydroizolacji przy ławie, narożach, uskokach i cokole;
• połączenie izolacji poziomej z izolacją podłogi;
• ciągłość termoizolacji i brak otwartych szczelin między płytami;
• wykonanie warstwy chroniącej izolację przed zasypką;
• zgodność użytych materiałów z dokumentacją;
• dokumentację zdjęciową ścian, naroży, przepustów i połączeń izolacji.

Zasypkę układa się warstwami i zagęszcza symetrycznie. Nie należy zrzucać dużej ilości gruntu jednostronnie ani uderzać ciężkim sprzętem bezpośrednio przy świeżym murze. Kamienie znajdujące się przy izolacji mogą ją przebić lub wgnieść termoizolację.

Termin zasypania powinien uwzględniać wytrzymałość zaprawy, stan konstrukcji i czas potrzebny na związanie materiałów izolacyjnych. W budynku podpiwniczonym kolejność zasypywania musi wynikać z projektu i uwzględniać sposób podparcia ścian przez stropy lub inne elementy. Przedwczesne jednostronne zasypanie może obciążyć ścianę inaczej, niż przewidziano dla ukończonego budynku.

Poprawne wykonanie ściany fundamentowej zaczyna się od porównania projektu z rzeczywistą geometrią ławy i warunkami gruntowo-wodnymi. Następnie trzeba dobrać bloczki na podstawie deklarowanych właściwości, zaplanować przepusty, wymurować ściany z właściwym przewiązaniem i wykonać ciągły układ izolacji. Przed zasypaniem kierownik budowy powinien odebrać zarówno konstrukcję, jak i wszystkie warstwy, które po zakończeniu prac znikną pod gruntem.
