Profile CD, UD, CW i UW – różnice, zastosowanie i dobór

Profile CD, UD, CW i UW tworzą dwa podstawowe zestawy stosowane w suchej zabudowie. CW łączy się z UW przede wszystkim przy budowie ścian działowych i niektórych przedścianek, natomiast CD współpracuje z UD w sufitach podwieszanych, zabudowie poddaszy i okładzinach kotwionych. Tych elementów nie należy traktować jako zamienników, nawet jeśli mają zbliżoną długość lub można je ze sobą mechanicznie połączyć.

O bezpieczeństwie i parametrach gotowej zabudowy nie decyduje pojedynczy profil. Znaczenie ma cały układ: rodzaj i liczba płyt, rozstaw profili, wieszaki, łączniki, mocowania do podłoża, izolacja oraz sposób wykonania otworów i wzmocnień. Dlatego oznaczenie profilu jest punktem wyjścia do wyboru systemu, a nie gotową odpowiedzią na pytanie o nośność ściany lub sufitu.

Czym różnią się profile CD, UD, CW i UW?

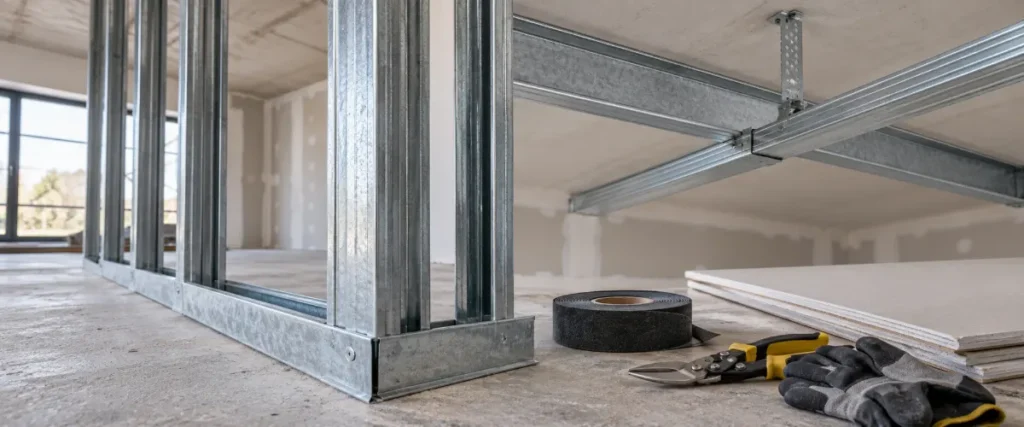

Litery w oznaczeniu wskazują funkcję i rodzinę elementu. Profile CW oraz CD tworzą zasadnicze części szkieletu, ale są przeznaczone do innych rodzajów konstrukcji. Profile UW i UD pełnią funkcję prowadzącą lub obwodową dla odpowiadających im elementów.

Profil CW

CW jest profilem słupkowym, najczęściej ustawianym pionowo i wsuwanym w prowadnice UW. Tworzy szkielet typowej ściany działowej lub przedścianki wolnostojącej. Najczęściej spotykane oznaczenia to CW 50, CW 75 i CW 100.

Profilu CW nie należy nazywać nośnym w znaczeniu konstrukcji budynku. Przenosi obciążenia występujące w obrębie prawidłowo wykonanej suchej zabudowy, ale standardowa ściana gipsowo-kartonowa nie jest ścianą konstrukcyjną i nie może przejmować obciążeń stropu, więźby ani innych elementów budynku. CW występuje również w niektórych sufitach przęsłowych, obudowach i szachtach, lecz tylko jako składnik rozwiązania przewidzianego przez producenta.

Profil UW

UW ma przekrój zbliżony do litery U i stanowi prowadnicę dla słupków CW. W typowej ścianie działowej mocuje się go poziomo do podłogi i stropu. Wyznacza przebieg przegrody oraz pomaga utrzymać słupki we właściwej płaszczyźnie. Do profili CW 50, 75 i 100 dobiera się odpowiadające im prowadnice UW 50, 75 i 100.

Pod profile stykające się z podłogą, stropem albo ścianą stosuje się taśmę uszczelniającą lub akustyczną przewidzianą w danym systemie. Ogranicza ona boczne przenoszenie dźwięków i pomaga uszczelnić połączenie. Taśma nie zastępuje jednak mocowania mechanicznego dobranego do rodzaju podłoża.

Profil CD

CD jest podstawowym profilem rusztu w wielu sufitach podwieszanych, okładzinach sufitowych, zabudowach poddaszy oraz części okładzin ściennych. Najpowszechniejszy jest profil CD 60 o nominalnym przekroju 60/27 mm. W typowych rozwiązaniach to właśnie do profili CD mocuje się płyty.

CD współpracuje z wieszakami, uchwytami i łącznikami dobranymi do konstrukcji oraz z profilem obwodowym UD. Sam napis „CD 60” nie określa dopuszczalnego obciążenia sufitu. Trzeba uwzględnić układ rusztu, rozmieszczenie wieszaków, liczbę i rodzaj płyt, masę izolacji, sposób zakotwienia oraz ewentualne wymagania ogniowe.

Profil UD

UD jest profilem obwodowym stosowanym razem z CD. Wyznacza obrys i poziom sufitu, poddasza albo okładziny. Nie należy jednak zakładać, że sam profil przyścienny może podtrzymywać cały ruszt. Sposób oparcia profili CD, wykorzystania wieszaków i mocowania obwodu musi wynikać z dokumentacji konkretnej zabudowy.

W sprzedaży można spotkać oznaczenia UD 27, UD 28 i UD 30. Nie są to automatycznie trzy nazwy identycznego wyrobu. Producenci stosują odmienne oznaczenia i przekroje, dlatego przed zakupem trzeba sprawdzić kartę produktu oraz zgodność z wybranym profilem CD i pozostałymi akcesoriami.

Co budujesz i jakie profile wybrać?

Najprostszy dobór można przeprowadzić na podstawie rodzaju planowanej konstrukcji. Poniższa tabela jest punktem startowym. Nie zastępuje instrukcji systemowej, zwłaszcza przy wysokich ścianach, sufitach obciążonych lub przegrodach o określonych parametrach ogniowych i akustycznych.

Zastosowanie profili w różnych zabudowach

Ściana działowa

W standardowej ścianie prowadnice UW mocuje się przy podłodze i stropie, a pomiędzy nimi ustawia słupki CW. Nominalna szerokość profili wpływa na grubość szkieletu, ilość miejsca na izolację oraz możliwość prowadzenia instalacji. Nie przesądza jednak samodzielnie o sztywności, izolacyjności akustycznej ani odporności ogniowej całej przegrody.

Zestawy 50, 75 i 100 mm trzeba dobierać na podstawie wysokości ściany, rodzaju płyt, liczby warstw, wymagań użytkowych i dokumentacji. Nie ma podstaw, aby jedną szerokość uznać za najlepszą do wszystkich pomieszczeń. Ściana z instalacjami lub zaplanowanym ciężkim wyposażeniem może wymagać większej przestrzeni i przygotowanych wcześniej wzmocnień.

Szczególnej uwagi wymagają otwory drzwiowe. Ciężkie lub przesuwne drzwi, duży otwór albo wysoka przegroda mogą wymagać profili UA, odpowiednich kątowników i wzmocnionego nadproża. Takiego detalu nie powinno się improwizować ze ścinków standardowego CW.

Przedścianka i okładzina ścienna

Przedściankę wolnostojącą można wykonać na profilach CW i UW, o ile wybrany system dopuszcza taki układ dla planowanej wysokości i obciążenia. Konstrukcja nie jest wtedy mocowana na całej powierzchni do istniejącego muru, dlatego jej parametry trzeba dobrać jak dla samodzielnego szkieletu.

Okładzina kotwiona do ściany może być wykonywana na profilach CD i UD z odpowiednimi uchwytami. Obciążenia są częściowo przekazywane do podłoża przez punkty mocowania. Przed rozpoczęciem prac należy więc ocenić stan muru i dobrać łączniki do jego materiału. Spękane, kruche lub nieznane podłoże powinien sprawdzić fachowiec.

Sufit podwieszany

W suficie profile CD tworzą ruszt pod okładzinę, a UD wyznacza jego obrys. Konstrukcja może mieć różny układ, między innymi zależny od liczby poziomów i sposobu krzyżowania profili. Każdy wariant ma własne zasady rozmieszczenia profili, wieszaków, łączników oraz punktów zamocowania.

Nie istnieje jeden rozstaw CD prawidłowy dla wszystkich sufitów. Innego układu może wymagać pojedyncza warstwa lekkiej okładziny, a innego konstrukcja z kilkoma warstwami płyt, izolacją lub wymaganiami ogniowymi. Ciężkich opraw, kanałów, urządzeń i dekoracji nie wolno przypadkowo zawieszać na płycie ani standardowym profilu. Mogą wymagać niezależnego mocowania do konstrukcji budynku albo rozwiązania przewidzianego w systemie.

Zabudowa poddasza

Na poddaszu profile CD są stosowane z uchwytami przeznaczonymi do danego rodzaju konstrukcji. Dobór obejmuje nie tylko metalowy ruszt, lecz także układ izolacji, przebieg warstw szczelnych i oczekiwaną płaszczyznę okładziny. Rozstawy oraz sposób mocowania należy przyjąć z dokumentacji rozwiązania przeznaczonego do poddaszy, zamiast kopiować parametry zwykłego sufitu podwieszanego.

Jak czytać oznaczenia i wymiary profili?

W profilach ściennych liczby 50, 75 i 100 oznaczają nominalną rodzinę szerokości. Słupek CW jest wymiarowo dopasowany do odpowiadającej mu prowadnicy UW, dlatego jego rzeczywisty środnik może być nieco węższy od wartości zapisanej w nazwie. Przykładowa dokumentacja jednego z producentów podaje dla profili CW środniki około 48,8, 73,8 i 98,8 mm.

Nie jest to wada ani dowód na nieprawidłowe oznaczenie. Różnica pozwala wsunąć słupek w prowadnicę. Nie oznacza też, że każdy profil oznaczony jako CW 75 będzie miał identyczny rzeczywisty przekrój. Zgodność należy potwierdzać w dokumentacji konkretnej serii, szczególnie gdy rozważane jest połączenie elementów pochodzących od różnych producentów.

Najczęściej spotykany CD ma nominalny przekrój 60/27 mm. Długość i grubość blachy zależą jednak od konkretnego wyrobu. Dla jednego udokumentowanego profilu CD 60 producent podaje grubość blachy 0,55 mm oraz długości 2,6, 3 i 4 m. Parametrów tej jednej karty nie można przypisywać wszystkim profilom CD 60 dostępnym na rynku.

Podobna ostrożność jest potrzebna przy profilach UD. Oznaczenia UD 27, UD 28 i UD 30 nie powinny być przeliczane wyłącznie według liczby w nazwie. Trzeba sprawdzić szerokość, wysokość boków, przeznaczenie oraz zgodność z profilem CD i akcesoriami. Dwa produkty o podobnej nazwie mogą różnić się rzeczywistym przekrojem.

Długość profilu dobiera się do wymiarów konstrukcji i zasad łączenia podanych przez producenta. Profili nie należy przedłużać przypadkowymi nakładkami. Jeżeli system dopuszcza połączenia wzdłużne, trzeba użyć przeznaczonych do tego łączników i rozmieścić styki zgodnie z instrukcją.

Co sprawdzić przed zakupem profili?

Zakup według samej ceny, długości albo symbolu profilu nie wystarcza. Dwa elementy opisane jako CD 60 mogą należeć do innych rodzin i współpracować z innymi akcesoriami. Szczególnie przy zabudowach ogniowych, akustycznych i obciążonych warto kupować kompletny, udokumentowany system jednego producenta.

• Sprawdź producenta, pełną nazwę serii i deklarowane zastosowanie profilu.
• Zweryfikuj deklarację właściwości użytkowych oraz odniesienie do normy PN-EN 14195 dotyczącej metalowych elementów konstrukcyjnych do systemów z płyt gipsowych.
• Porównaj rzeczywisty przekrój, długość i pozostałe parametry z kartą produktu.
• Dobierz profile tworzące właściwą parę: CW z UW albo CD z UD.
• Ustal potrzebne wieszaki, uchwyty, łączniki, wkręty, taśmy i mocowania do podłoża.
• Sprawdź, czy środowisko wymaga podwyższonej ochrony antykorozyjnej.
• Policz otwory, narożniki, odpady oraz miejsca wymagające profili UA, trawers lub innych wzmocnień.
• Zaplanuj mocowanie szafek, urządzeń sanitarnych, telewizora i pozostałego ciężkiego wyposażenia przed zamknięciem konstrukcji płytami.

Grubość blachy jest jednym z parametrów wyrobu, ale nie powinna być jedynym kryterium oceny. Znaczenie mają również geometria, przetłoczenia, identyfikacja producenta, dokumentacja i przypisanie do konkretnego systemu. Informacja podana wyłącznie przez sprzedawcę nie zastępuje karty produktu.

Dokładne zasady wykonywania i odbioru zabudów można dodatkowo sprawdzić w publikacji Polskiego Stowarzyszenia Gipsu dotyczącej systemów suchej zabudowy. W przypadku systemu o deklarowanej odporności ogniowej lub izolacyjności akustycznej podstawą nadal pozostaje dokumentacja konkretnego rozwiązania.

Dobór i przygotowanie konstrukcji krok po kroku

Poniższa kolejność pomaga zaplanować zakupy i wyłapać problemy przed przykręceniem płyt. Nie zastępuje instrukcji montażu wybranego systemu, ale porządkuje najważniejsze decyzje.

1. Nazwij rodzaj zabudowy. Określ, czy wykonujesz ścianę działową, przedściankę wolnostojącą, okładzinę kotwioną, sufit podwieszany czy poddasze.
2. Wybierz właściwą parę profili. Dla typowej ściany będzie to CW z UW, a dla typowego sufitu lub okładziny na ruszcie CD z UD.
3. Zapisz wymagania użytkowe. Uwzględnij wysokość lub wymiary konstrukcji, liczbę warstw płyt, izolację, instalacje, akustykę, odporność ogniową i planowane obciążenia.
4. Sprawdź podłoże. Ustal, z czego wykonane są strop, podłoga i ściany. Do ich materiału dobiera się odpowiednie mocowania.
5. Wybierz udokumentowany wariant systemu. Z jednej dokumentacji dobierz profile, płyty, wieszaki, uchwyty, łączniki, taśmy i elementy mocujące.
6. Rozplanuj otwory oraz wyposażenie. Zaznacz drzwi, rewizje, oprawy, kanały, przewody, szafki i urządzenia wymagające wzmocnień.
7. Wytrasuj konstrukcję. Przenieś jej przebieg na podłogę, ściany i strop, kontrolując poziom, pion i wzajemne położenie płaszczyzn.
8. Zastosuj wymaganą taśmę obwodową. Umieść ją pod profilami stykającymi się z konstrukcją budynku, jeśli przewiduje to system.
9. Zamontuj ruszt według rozstawów systemowych. Nie przyjmuj automatycznie 600 mm dla CW ani jednej wartości dla CD i wieszaków.
10. Skontroluj konstrukcję przed płytowaniem. Sprawdź płaszczyznę, mocowania, wzmocnienia, otwory i przebieg instalacji. Po zamknięciu rusztu usunięcie błędów będzie trudniejsze.

Rozstaw osiowy CW wynoszący 600 mm występuje w wielu rozwiązaniach, ale nie jest zasadą uniwersalną. Może być mniejszy w zależności od wysokości ściany, szerokości i układu płyt, liczby warstw, otworów, obciążeń oraz wymagań akustycznych i ogniowych. W suficie trzeba osobno określić rozmieszczenie profili, wieszaków, łączników i punktów mocowania obwodu.

Profile należy ciąć z użyciem rękawic oraz ochrony oczu. Podstawowym bezpiecznym narzędziem są nożyce do blachy. Nie należy samowolnie spawać profili ocynkowanych ani nacinać ich w miejscach, których nie przewiduje system. Każda taka modyfikacja może osłabić element lub naruszyć jego powłokę ochronną.

Czego nie stosować zamiennie?

UD nie zastępuje UW, a CD nie jest zamiennikiem CW. Profile różnią się przekrojem, funkcją, sposobem podparcia i współpracującymi akcesoriami. Sam fakt, że jeden element daje się wsunąć w drugi, nie potwierdza prawidłowości konstrukcji.

Mieszanie elementów różnych producentów może uniemożliwić powołanie się na przebadane właściwości całej przegrody. Jest to szczególnie istotne przy wymaganej klasie odporności ogniowej, określonej izolacyjności akustycznej albo konstrukcji przenoszącej dodatkowe obciążenia. Nawet gdy profile pasują wymiarowo, gotowy układ nie musi odpowiadać dokumentacji żadnego z producentów.

Montaż samodzielny czy pomoc fachowca?

Samodzielne wykonanie można rozważyć przy niewielkiej, prostej zabudowie bez wymagań ogniowych i bez ciężkich obciążeń, pod warunkiem korzystania z kompletnej instrukcji systemu. Podłoże musi mieć znaną konstrukcję, a wykonawca powinien umieć prawidłowo trasować, dobrać mocowania i sprawdzić płaszczyznę rusztu.

Pomoc doświadczonego wykonawcy lub projektanta systemu jest potrzebna, gdy planowana jest wysoka ściana, duży otwór, ciężkie lub przesuwne drzwi albo sufit przenoszący dodatkowe ciężary. Dotyczy to między innymi urządzeń, kanałów, ciężkich opraw i elementów dekoracyjnych.

Konsultacji wymagają także przegrody o określonej klasie odporności ogniowej lub izolacyjności akustycznej, zabudowy w pomieszczeniach mokrych, na zewnątrz i w środowisku o podwyższonej korozyjności. Fachowiec powinien ocenić również strop lub mur, jeżeli podłoże jest spękane, kruche albo ma nieznaną budowę.

Ciężkich szafek, telewizora, umywalki czy wyposażenia sanitarnego nie należy mocować przypadkowo do płyt i standardowych profili. Zależnie od systemu potrzebny może być profil UA, trawersa, inne przygotowane wzmocnienie lub mocowanie bezpośrednio do konstrukcji budynku. Takie rozwiązanie trzeba zaplanować przed zamknięciem szkieletu.

Prace należy przerwać, jeśli mocowania nie trzymają w podłożu, strop się kruszy, konstrukcja koliduje z instalacją albo profile odkształcają się podczas ustawiania. Zakrycie problemu płytami nie wzmacnia rusztu i utrudnia późniejszą naprawę.
