Podbudowa pod kostkę: warstwy, materiał i kontrola wykonania

Podbudowa pod kostkę decyduje o tym, czy nawierzchnia pozostanie równa po kilku zimach, czy zacznie się zapadać, koleinować i rozsuwać przy krawędziach. Nie wystarczy wysypać kruszywa na ziemię. Trzeba usunąć humus i słabe podłoże, zaplanować odpływ wody, dobrać grubość konstrukcji do obciążenia, a następnie zagęścić materiał etapami. Większość kosztownych błędów powstaje jeszcze przed ułożeniem pierwszej kostki, gdy warstwy są widoczne i można je stosunkowo łatwo poprawić.

W tym poradniku skupiamy się na podbudowie jako kompletnym układzie konstrukcyjnym: od gruntu rodzimego, przez ewentualną separację i warstwę nośną, aż po podsypkę. Wyjaśniamy również, kiedy geowłóknina ma uzasadnienie, jak kontrolować zagęszczenie oraz w jakich warunkach samodzielne wykonanie nawierzchni jest zbyt ryzykowne.

Jaka podbudowa pod kostkę sprawdzi się na ścieżce i podjeździe?

Typową warstwę nośną wykonuje się z dobrze uziarnionego kruszywa niezwiązanego, przeznaczonego do podbudów i możliwego do skutecznego zagęszczenia mechanicznego. Kruszywo układa się na przygotowanym, stabilnym dnie koryta i zagęszcza warstwami. Grubość całej konstrukcji zależy przede wszystkim od przewidywanego obciążenia, rodzaju i nośności gruntu, warunków wodnych oraz sposobu odprowadzenia deszczówki.

Nie ma jednego przekroju odpowiedniego dla każdej działki. Ścieżka na stabilnym gruncie piaszczystym wymaga innej konstrukcji niż podjazd wykonany na glinie, starym nasypie albo terenie, na którym po deszczu długo utrzymuje się woda. Samo zwiększenie ilości kruszywa nie zawsze rozwiązuje problem. Jeśli słaba warstwa pozostanie niżej, nawierzchnia może osiadać razem z całą podbudową.

Podbudowa a podsypka

Podbudowa i podsypka nie są tym samym. Podbudowa jest zagęszczoną warstwą konstrukcyjną, która rozkłada obciążenia i przekazuje je na przygotowane podłoże. Podsypka znajduje się bezpośrednio pod kostką i służy do jej równego osadzenia oraz skorygowania drobnych odchyłek. Po wykonaniu ma zwykle około 3–5 cm.

Podsypki nie należy dowolnie pogrubiać, aby wyrównać źle wykonaną podbudowę. Klin z piasku lub drobnego kruszywa o dużej i zmiennej grubości może osiadać nierównomiernie. Jeżeli rzędna albo spadek są nieprawidłowe, poprawkę wykonuje się w warstwie konstrukcyjnej, po czym ponownie ją zagęszcza.

Kolejność warstw od gruntu do kostki

Przekrój nawierzchni nie zawsze zawiera identyczną liczbę warstw. Każdy element powinien jednak pełnić konkretną funkcję. Nie należy dodawać geowłókniny, piasku albo kolejnej frakcji kruszywa tylko dlatego, że pojawiły się w przykładowym schemacie znalezionym w internecie.

1. Grunt rodzimy lub odpowiednio przygotowane podłoże. Z koryta usuwa się humus, korzenie, ziemię organiczną, błoto oraz luźny i niekontrolowany nasyp. Lokalne miękkie miejsca trzeba wybrać albo naprawić w sposób dopasowany do warunków gruntowych.
2. Ewentualna warstwa separacyjna. Geowłókninę stosuje się przede wszystkim wtedy, gdy występuje ryzyko mieszania kruszywa z gruntem drobnoziarnistym lub słabonośnym. Nie jest obowiązkowa pod każdą nawierzchnią.
3. Ewentualna warstwa odsączająca lub element odwodnienia. Jest potrzebna tylko wtedy, gdy wynika to z warunków wodnych i przyjętego sposobu odprowadzenia wody. Sama warstwa przepuszczalnego materiału nie pomoże, jeśli woda nie ma dokąd odpłynąć.
4. Podbudowa nośna. Powstaje z materiału przeznaczonego do warstw konstrukcyjnych, rozłożonego, wyprofilowanego i zagęszczonego etapami.
5. Podsypka. Cienka warstwa bezpośrednio pod kostką wyrównuje niewielkie odchyłki i zapewnia równomierne podparcie elementów nawierzchni.
6. Kostka brukowa. Układa się ją dopiero po sprawdzeniu rzędnych, spadków, obrzeży i stabilności podbudowy.

Obrzeża zamykają konstrukcję z boków i zapobiegają rozsuwaniu się kostki pod obciążeniem. Muszą być stabilnie osadzone przed wykonaniem finalnej nawierzchni. Ma to szczególne znaczenie przy podjazdach, łukach i krawędziach, których nie podpiera ściana budynku lub inny trwały element.

Dobór grubości do obciążenia i gruntu

Grubość podbudowy podaje się zasadniczo po zagęszczeniu. Nie należy jej utożsamiać z wysokością luźnego kruszywa świeżo wysypanego z samochodu. Materiał podczas zagęszczania zmniejsza objętość, a wielkość tej zmiany zależy między innymi od uziarnienia, wilgotności i stanu kruszywa po transporcie.

Wartości z tabeli służą do wstępnego planowania. Nie zastępują oceny gruntu ani projektu w trudnych warunkach. Szczegółowe warianty opisuje poradnik o grubości podbudowy pod kostkę brukową. Przy starym nasypie, gruntach organicznych lub wyraźnie zmiennej nośności przyjęcie górnej granicy przedziału nie daje pewności, że nawierzchnia będzie trwała.

Jak oszacować ilość kruszywa?

Wstępną objętość po zagęszczeniu oblicza się, mnożąc powierzchnię przez projektowaną grubość. Przykładowo podjazd o powierzchni 50 m² i podbudowie grubości 30 cm wymaga 15 m³ warstwy po zagęszczeniu. Zamówienie trzeba powiększyć o naddatek związany z zagęszczeniem, profilowaniem i stratami.

Nie istnieje jeden współczynnik odpowiedni dla wszystkich mieszanek. Spotykany naddatek około 20% może być pomocny przy wstępnym kosztorysie, ale nie powinien być traktowany jako gwarantowany przelicznik. Dokładniejszą informację warto uzyskać od dostawcy konkretnego materiału, podając wymaganą objętość po zagęszczeniu.

Jak wybrać kruszywo na warstwę nośną

W warunkach przydomowych często stosuje się mieszanki kruszywa łamanego o ciągłym uziarnieniu, na przykład 0/31,5 mm. Ziarna o różnych wymiarach klinują się podczas zagęszczania, dzięki czemu powstaje zwarta warstwa. Sama nazwa frakcji nie potwierdza jednak jakości ani przydatności materiału.

Przed zamówieniem trzeba sprawdzić pochodzenie kruszywa, deklarowane zastosowanie i dokumentację dostawcy. Materiał powinien być przeznaczony do podbudów. Kruszywa wykorzystywane w robotach drogowych opisuje między innymi PN-EN 13242, ale na niewielkiej budowie najważniejsze jest potwierdzenie, że dostarczona mieszanka rzeczywiście nadaje się do warstwy konstrukcyjnej.

• Mieszanka kruszywa łamanego o ciągłym uziarnieniu: może utworzyć zwartą warstwę nośną po prawidłowym wyprofilowaniu i zagęszczeniu.
• Kruszywo jednofrakcyjne: może być częścią określonego systemu drenażowego lub filtracyjnego, ale nie jest automatycznie zamiennikiem mieszanki nośnej.
• Piasek: bywa używany w określonych warstwach, lecz gruba warstwa piasku nie zastępuje podbudowy pod obciążony podjazd.
• Gruz z rozbiórki: można rozważać tylko po kontroli składu, rozdrobnienia i przydatności. Materiał zawierający ziemię, drewno, gips, ceramikę o nieznanych właściwościach lub duże pustki jest nieprzewidywalny.
• Ozdobny żwir: nie staje się materiałem konstrukcyjnym tylko dlatego, że jest twardy i odporny na wodę.

Najtańszy materiał może okazać się kosztowny, jeśli nie daje się równomiernie zagęścić albo zawiera zanieczyszczenia. Naprawa zapadniętego podjazdu wymaga rozebrania kostki, usunięcia przyczyny, ponownego profilowania warstw i odtworzenia spoin. Oszczędność na materiale nośnym jest wtedy pozorna.

Kiedy stosować geowłókninę i warstwę odsączającą?

Geowłóknina pełni przede wszystkim funkcję separacyjną i filtracyjną. Ogranicza mieszanie kruszywa z drobnym gruntem, gdy warstwa konstrukcyjna mogłaby być stopniowo wciskana w podłoże. Nie wzmacnia automatycznie każdego gruntu, nie zastępuje usunięcia humusu i nie naprawia podłoża, które wyraźnie ugina się pod obciążeniem.

Materiał należy dobierać do wymaganej funkcji, a nie wyłącznie według gramatury podanej w sklepie. Geowłókninę układa się na wyrównanym podłożu, bez fałd i rozdarć, z zakładami zgodnymi z dokumentacją produktu. Podczas wysypywania ostrego kruszywa trzeba chronić ją przed przesunięciem i przebiciem.

Na gruntach gliniastych poważniejszym problemem może być woda zatrzymująca się w korycie. Geowłóknina nie tworzy odpływu. Jeżeli wykop działa jak szczelna wanna, samo dodanie materiału separacyjnego nie ograniczy skutków zawilgocenia i przemarzania konstrukcji.

Warstwa odsączająca również potrzebuje odpływu

Warstwę odsączającą stosuje się wtedy, gdy wynika to z warunków gruntowo-wodnych i całego układu odwodnienia. Przepuszczalne kruszywo może przyjąć wodę, ale musi istnieć miejsce, do którego woda bezpiecznie odpłynie lub zostanie zgodnie z przepisami zagospodarowana na działce. W przeciwnym razie woda pozostanie w konstrukcji.

Jeśli po deszczu w korycie przez długi czas stoi woda, nie należy od razu zamawiać kolejnej partii kruszywa. Potrzebne może być przeprofilowanie terenu, odwodnienie liniowe, drenaż albo inne rozwiązanie dobrane do gruntu i możliwości odbioru deszczówki. Przy wysokim poziomie wód gruntowych lub trudnej glinie warto skonsultować układ ze specjalistą.

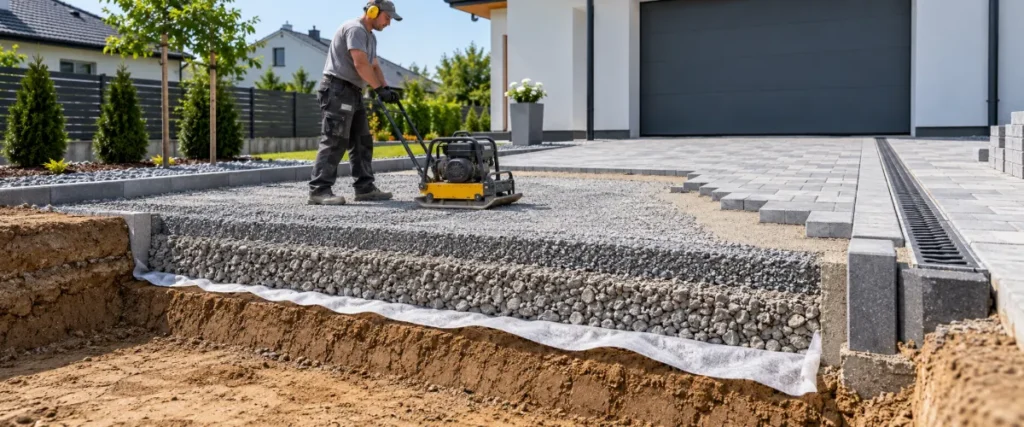

Wykonanie i zagęszczanie krok po kroku

Grubej podbudowy nie należy wysypywać jednorazowo i zagęszczać tylko od góry. Energia przekazywana przez zagęszczarkę maleje wraz z głębokością. Wierzch może wyglądać stabilnie, mimo że niżej pozostanie luźny materiał. Po rozpoczęciu użytkowania ziarna przemieszczą się pod obciążeniem, a na nawierzchni pojawią się koleiny lub lokalne zapadnięcia.

W poradnikach wykonawczych często spotyka się warstwy robocze około 10–15 cm. Nie jest to jednak uniwersalny wymóg. Dopuszczalna grubość zależy od rodzaju kruszywa, jego wilgotności oraz masy i parametrów zagęszczarki. Sprzęt należy dobrać do konstrukcji, a nie odwrotnie.

1. Wytycz rzędne i głębokość koryta. Uwzględnij grubość podbudowy po zagęszczeniu, podsypkę, kostkę oraz docelową wysokość względem drzwi, bramy, garażu, studzienek i odwodnienia.
2. Usuń humus i słaby materiał. Oczyść całą powierzchnię, a nie tylko miejsca widocznie miękkie. Pozostawione korzenie i ziemia organiczna mogą z czasem tracić objętość.
3. Oceń dno koryta. Nie powinno być rozmoknięte, koleinować się ani pompować wody podczas przejazdu sprzętu. Miękkie miejsca trzeba usunąć lub naprawić przed wykonaniem podbudowy.
4. Uformuj spadek w podłożu. Kierunek odpływu ustala się już na dnie wykopu. Podsypka nie powinna później tworzyć grubego klina wyrównującego błędne poziomy.
5. Ułóż geowłókninę lub warstwę odsączającą, jeśli są potrzebne. Wykonaj je zgodnie z przyjętym rozwiązaniem, nie uszkadzając materiału podczas rozładunku kruszywa.
6. Rozłóż pierwszą warstwę roboczą kruszywa. Zachowaj równą grubość dostosowaną do możliwości używanej zagęszczarki.
7. Skontroluj wilgotność materiału. Kruszywo przesuszone lub całkowicie rozmoknięte może zagęszczać się nierównomiernie. Sposób przygotowania powinien odpowiadać właściwościom konkretnej mieszanki.
8. Wyprofiluj rzędne i spadek. Większe nierówności popraw przed uruchomieniem maszyny, zamiast próbować wyrównywać je następną warstwą.
9. Zagęszczaj zachodzącymi pasami. Zwróć uwagę na krawędzie, narożniki, okolice studzienek i miejsca przy odwodnieniu, do których maszyna ma utrudniony dostęp.
10. Sprawdź reakcję warstwy. Podbudowa nie powinna falować, pompować wody ani tworzyć nowych kolein podczas kolejnych przejść.
11. Powtarzaj układanie i zagęszczanie. Każdą następną partię wykonuj dopiero po ustabilizowaniu niższej warstwy.
12. Odbierz podbudowę przed podsypką. Sprawdź poziomy, spadek, stabilność obrzeży, stan odwodnienia i pozostawioną wysokość na dalsze warstwy.

Bezpieczna praca zagęszczarką

Podczas pracy potrzebne są co najmniej ochronniki słuchu, obuwie robocze, rękawice i ochrona oczu odpowiednia do warunków. Nie wolno używać maszyny bez zapoznania się z instrukcją ani prowadzić jej po krawędzi wykopu w sposób grożący utratą stabilności.

Przed zagęszczaniem trzeba ustalić przebieg instalacji wodnych, kanalizacyjnych, gazowych i elektrycznych. Szczególnej ostrożności wymagają okolice fundamentów, studzienek, korytek odwodnienia i świeżo osadzonych obrzeży. Większa zagęszczarka nie zawsze daje lepszy rezultat. W ciasnym miejscu może uszkodzić elementy budynku albo instalacje, a jednocześnie nie dotrzeć do wszystkich narożników.

Spadki, obrzeża i odwodnienie trzeba wykonać wcześniej

Spadek powinien być uformowany już w podłożu i powtarzany w kolejnych warstwach. Najczęściej przyjmuje się około 2–3%, czyli 2–3 cm różnicy wysokości na metrze, ale dokładną wartość i kierunek należy dopasować do nawierzchni, jej otoczenia oraz przyjętego sposobu odprowadzania wody.

Woda nie powinna płynąć w stronę ścian, drzwi, bramy ani garażu. Nie może również tworzyć zastoisk przy obrzeżach. Jeżeli naturalne ukształtowanie terenu nie pozwala bezpiecznie odprowadzić deszczówki samym spadkiem, potrzebne może być odwodnienie liniowe, wpust lub inne rozwiązanie połączone z odpowiednim odbiornikiem.

Nie wolno zmieniać kierunku lub natężenia odpływu w sposób szkodliwy dla sąsiedniej nieruchomości ani kierować na nią naturalnego spływu z własnego terenu. Zasady zagospodarowania wody na działce określają między innymi warunki techniczne dla budynków. Gdy wykonanie podjazdu zmienia istniejące stosunki wodne, sposób odwodnienia trzeba zaplanować przed rozpoczęciem korytowania.

Obrzeża jako element konstrukcyjny

Obrzeża przeciwdziałają bocznemu rozsuwaniu się kostki i podsypki. Powinny być stabilnie osadzone, wypoziomowane i dopasowane do przewidywanego obciążenia. Słabe podparcie boczne może powodować otwieranie spoin oraz odchylanie się skrajnych rzędów, nawet gdy środkowa część podbudowy została dobrze zagęszczona.

Przy odwodnieniu liniowym trzeba szczególnie starannie przygotować podparcie korytka i połączenie z nawierzchnią. Element osadzony na innym lub słabszym podłożu może osiąść niezależnie od kostki, tworząc uskok. Należy również zachować możliwość czyszczenia odpływu i ustalić wysokość rusztu względem docelowej nawierzchni.

Kontrola podbudowy przed jej zakryciem

Odbiór podbudowy najlepiej przeprowadzić przed rozłożeniem podsypki. Później nie będzie już widać miejscowego dosypywania materiału, kolein ani różnic w wykonaniu poszczególnych fragmentów. Kontrola na budowie nie zastępuje badań wymaganych przez projekt, ale pozwala wychwycić najczęstsze błędy.

• Usunięto humus. W korycie nie ma korzeni, czarnej ziemi, błota ani odpadów budowlanych.
• Dno jest stabilne. Nie powstają głębokie ślady, wypływy wody ani miękkie miejsca wyczuwalne podczas przejazdu sprzętu.
• Materiał odpowiada zamówieniu. Kruszywo nie zawiera ziemi, dużych zanieczyszczeń ani przypadkowych odpadów rozbiórkowych.
• Podbudowę wykonano etapami. Wykonawca potrafi podać orientacyjną grubość warstw roboczych i rodzaj użytej zagęszczarki.
• Zachowano spadek. Pomiar niwelatorem, laserem lub odpowiednio używaną łatą potwierdza kierunek i wartość nachylenia.
• Rzędna uwzględnia kolejne warstwy. Pozostawiono właściwe miejsce na podsypkę, kostkę i końcowe osadzenie nawierzchni.
• Obrzeża są stabilne. Nie odchylają się pod umiarkowanym naciskiem, a ich posadowienie nie blokuje zaplanowanego odpływu.
• Nie ma kolein i luźnych wysp. Powierzchnia nie faluje i nie przemieszcza się wyraźnie podczas kolejnych przejść maszyny.
• Odwodnienie i instalacje są zabezpieczone. Korytka, studzienki i rury mają odpowiednie podparcie oraz właściwe wysokości.

Na ważnym podjeździe, w trudnych warunkach gruntowych lub przy konstrukcji objętej projektem ocenę wizualną uzupełnia się odpowiednim badaniem zagęszczenia albo nośności. Sama liczba przejazdów zagęszczarką nie potwierdza osiągnięcia wymaganego rezultatu. Jeżeli warstwa nadal pracuje, trzeba znaleźć przyczynę, zamiast zakrywać ją podsypką.

Podbudowa pod kostkę samodzielnie czy z fachowcem?

Samodzielne wykonanie może być rozsądne przy niewielkiej ścieżce, opasce lub tarasie na jednorodnym, stabilnym gruncie. Warunkiem jest możliwość prawidłowego wytyczenia poziomów, mechanicznego zagęszczenia kruszywa oraz bezpiecznego odprowadzenia wody. Ręczne ubijanie dużej powierzchni nie daje powtarzalnego efektu.

Podjazd dla samochodów osobowych również można wykonać we własnym zakresie, ale wymaga to większego doświadczenia, sprawnej kontroli rzędnych i sprzętu dopasowanego do warstw roboczych. Błąd popełniony na dnie koryta będzie później trudny do poprawienia, ponieważ wymaga rozebrania gotowej nawierzchni.

Prace należy przerwać, jeśli podczas zagęszczania podłoże pompuje błoto, pojawiają się coraz głębsze koleiny albo w wykopie długo utrzymuje się woda. Dosypywanie kolejnych ton kruszywa bez rozpoznania przyczyny może jedynie zwiększyć koszt. Pomocy specjalisty wymagają również kolizje z instalacjami, projektowanie studni chłonnej oraz połączenie podjazdu ze zjazdem z drogi publicznej.

Dobrze wykonana podbudowa pod kostkę zaczyna się od rozpoznania gruntu i warunków wodnych, a nie od wyboru jednej popularnej frakcji kruszywa. Przed zamówieniem materiału trzeba ustalić obciążenie, docelowe rzędne, kierunek spadku, sposób odbioru wody i grubość warstw po zagęszczeniu. Przed rozłożeniem podsypki należy skontrolować stabilność całej powierzchni, obrzeża oraz odwodnienie. Jeśli dno jest mokre, niejednorodne lub wyraźnie pracuje pod maszyną, lepiej przerwać roboty i ocenić podłoże, niż zakryć problem kolejną warstwą.
